Châssis compact en aluminium extrudé de 35 mm pour applications électroniques

Ce châssis compact en extrusion d'aluminium de 35 mm pour applications électroniques adopte une structure profilée en aluminium. La hauteur est fixée à 35 mm et la longueur et la largeur peuvent être personnalisées en fonction des dimensions du PCB, de la disposition des composants internes et des exigences d'installation de l'équipement.

L'intérieur du châssis comporte des emplacements pour cartes PCB et des rainures de montage, utilisés pour le positionnement du PCB ainsi que pour le montage de modules électroniques internes et de pièces structurelles. Dans le même temps, la structure du profilé en aluminium a une certaine capacité de dissipation thermique, répondant aux besoins de support structurel et de dissipation thermique de base des petits appareils électroniques.

La hauteur compacte de 35 mm convient aux équipements électroniques qui doivent contrôler le volume global de l'appareil tout en nécessitant un certain espace de montage interne. En personnalisant la longueur et la largeur du châssis, les dimensions du châssis peuvent être adaptées pour s'adapter plus étroitement à la disposition réelle du PCB et des composants internes.

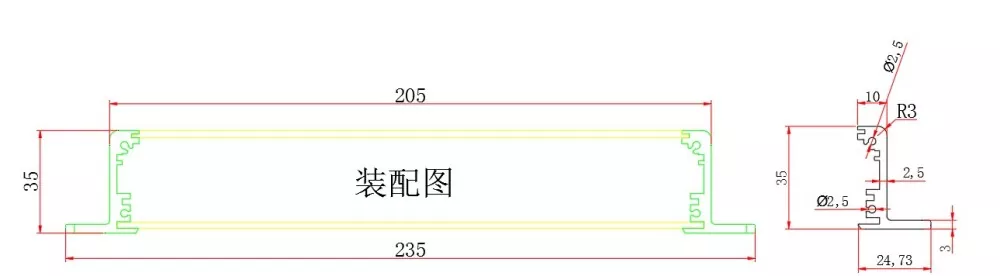

Structure du produit

Logique structurelle

Hauteur fixe de 35 mm → personnalisation de la longueur et de la largeur → emplacements pour cartes PCB → rainures de montage internes → structure de dissipation thermique → usinage des panneaux avant et arrière → assemblage du châssis

Avantages principaux

1. Hauteur fixe de 35 mm, équilibrant les dimensions compactes et l'espace interne

La hauteur de 35 mm maintient un profil d'appareil relativement compact, tout en offrant un espace de montage plus raisonnable pour les PCB et les composants électroniques internes qu'un châssis de hauteur extrêmement faible.

Convient aux produits ayant des exigences en matière de dimensions globales de l'appareil et qui nécessitent néanmoins un certain espace de disposition des composants en interne.

2. Longueur et largeur personnalisables en fonction de l'équipement réel

La caractéristique principale de ce produit n'est pas une dimension fixe de longueur et de largeur, mais plutôt :

Hauteur fixe 35 mm + longueur personnalisable + largeur personnalisable.

La longueur et la largeur du châssis peuvent être déterminées en fonction des facteurs suivants :

• Dimensions des circuits imprimés
• Disposition des composants
• Postes d'interface
• Nombre de modules internes
• Méthode de montage
• Exigences relatives aux dimensions globales de l'appareil

Cela évite de gaspiller de l'espace interne pour installer un châssis standard.

3. Emplacements pour cartes PCB intégrés

L'intérieur du châssis est doté d'emplacements pour cartes PCB, qui peuvent être utilisés pour le positionnement et le montage des circuits imprimés.

Pour les produits électroniques qui doivent intégrer le PCB directement dans le châssis profilé en aluminium, les emplacements pour cartes aident à déterminer la position du PCB et réduisent le besoin de structures de fixation supplémentaires.

4. Les rainures de montage internes prennent en charge une disposition flexible

Les rainures de montage internes peuvent être utilisées pour monter différentes pièces structurelles internes.

Selon la conception du produit, l'agencement interne peut être réalisé autour du PCB, des modules électroniques et d'autres composants, permettant une utilisation plus rationnelle de l'espace limité de 35 mm de hauteur.

5. La structure du profilé en aluminium équilibre le support et la dissipation thermique

Le corps profilé en aluminium peut fournir une structure de châssis stable, tandis que l'aluminium lui-même a une bonne conductivité thermique.

Pour les petits appareils électroniques, la conception de la dissipation thermique peut être réalisée en combinaison avec la structure du profil et la disposition des composants internes.

6. Panneaux avant et arrière usinables selon les interfaces des appareils

Les panneaux avant et arrière peuvent être usinés CNC en fonction de la structure réelle de l'appareil, par exemple :

• Trous d'interface d'alimentation
• Trous de l'interface USB
• Trous de l'interface de communication
• Trous pour voyants lumineux
• Boutonnières
• Trous de montage
• Autres trous de forme spéciale

Cela permet au châssis de s'adapter à la disposition de l'interface d'appareils électroniques spécifiques.

Spécifications techniques

Pourquoi choisir une hauteur fixe de 35 mm ?

Pour les châssis d’appareils électroniques, plus petit n’est pas toujours mieux.

Si le châssis est trop bas, cela peut limiter :

• Disposition des circuits imprimés
• Hauteur du composant
• Montage d'interface
• Conception structurelle interne
• Espace de dissipation thermique

La hauteur de 35 mm maintient l'appareil compact tout en offrant un espace de disposition plus généreux pour les PCB internes et les composants électroniques que les structures ultra basses.

Dans le même temps, la longueur et la largeur peuvent être personnalisées indépendamment, de sorte que le châssis peut être conçu en fonction des dimensions réelles du PCB, plutôt que de laisser le PCB s'adapter à un boîtier fixe.

Champs applicables

Ce châssis compact en aluminium extrudé de 35 mm pour applications électroniques est recommandé pour se concentrer sur les petits appareils électroniques compacts nécessitant une certaine quantité d'espace interne, plutôt que de couvrir largement tous les équipements industriels.

1. Petits modules de contrôle

Convient aux petits modules de contrôle qui doivent intégrer des PCB, des circuits de contrôle et des interfaces dans un châssis indépendant.

La hauteur de 35 mm peut réduire l'espace global occupé par l'appareil, tandis que la longueur et la largeur personnalisées correspondent au circuit imprimé interne.

2. Modules d'acquisition de données et de traitement du signal

Pour les appareils qui doivent installer des PCB, des interfaces et des circuits de traitement de données, les emplacements pour cartes internes peuvent être utilisés pour le positionnement du PCB et la disposition de l'interface peut être complétée via des panneaux personnalisés.

3. Périphériques d'interface de communication

Convient aux petits dispositifs de communication, de conversion de signal et d'extension d'interface.

La longueur et la largeur du châssis peuvent être ajustées en fonction du nombre d'interfaces, des dimensions du PCB et de l'espace de montage.

4. Modules électroniques embarqués

Convient aux modules électroniques qui doivent être installés à l'intérieur d'autres équipements, armoires de commande ou espaces de montage limités.

La structure compacte peut aider à contrôler l'espace occupé par l'appareil tout en conservant l'espace de montage interne nécessaire.

5. IoT et appareils électroniques intelligents

Pour les petits appareils électroniques IoT qui doivent intégrer des PCB, des modules de communication, des alimentations et des interfaces externes, la hauteur fixe de 35 mm permet d'atteindre un équilibre entre les dimensions de l'appareil et la disposition interne.

Articles personnalisables

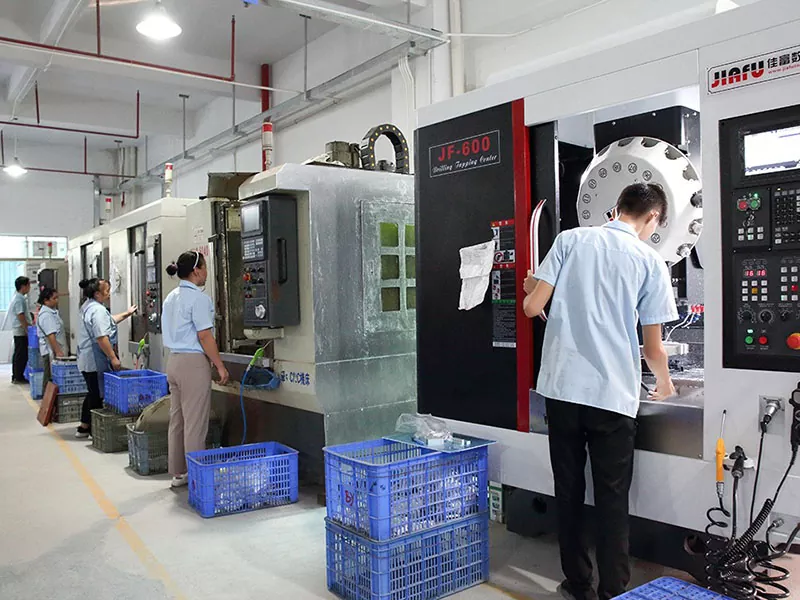

Usinage CNC 3 axes

Pour le châssis en profilé d'aluminium de 35 mm, l'usinage de précision ultérieur du profilé et des panneaux peut être complété par un usinage CNC à 3 axes.

Le contenu d'usinage peut inclure :

• Ouvertures CNC
• Forage
• Tapotement
• Usinage des trous de montage
• Usinage des trous d'interface
• Trous de forme spéciale du panneau
• Trous lamés/fraisés
• Usinage de logos et marquages
• Autres usinages structurels requis par les dessins

Les éléments d'usinage réels sont déterminés en fonction des dessins et de la structure du produit.

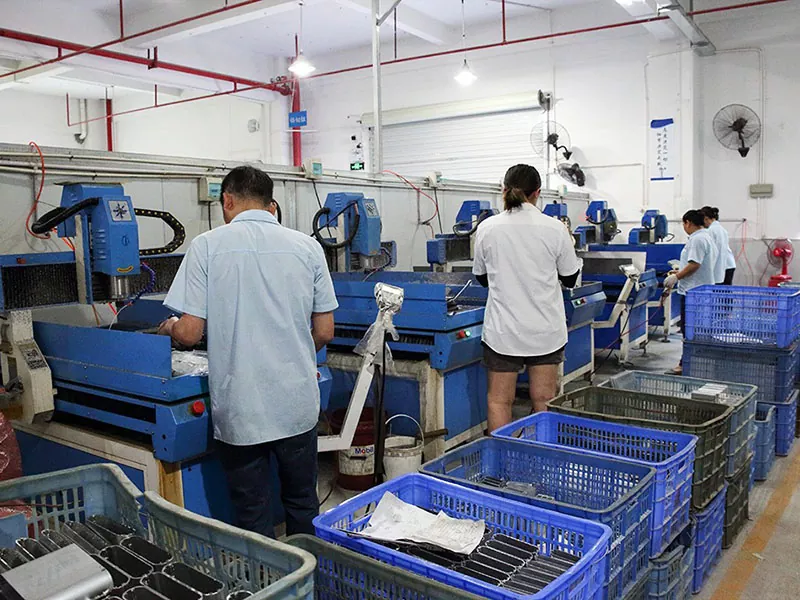

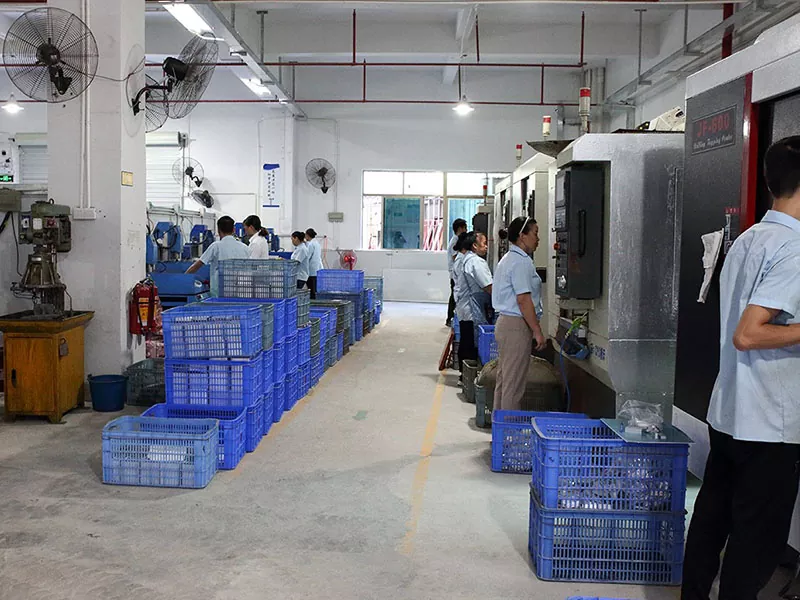

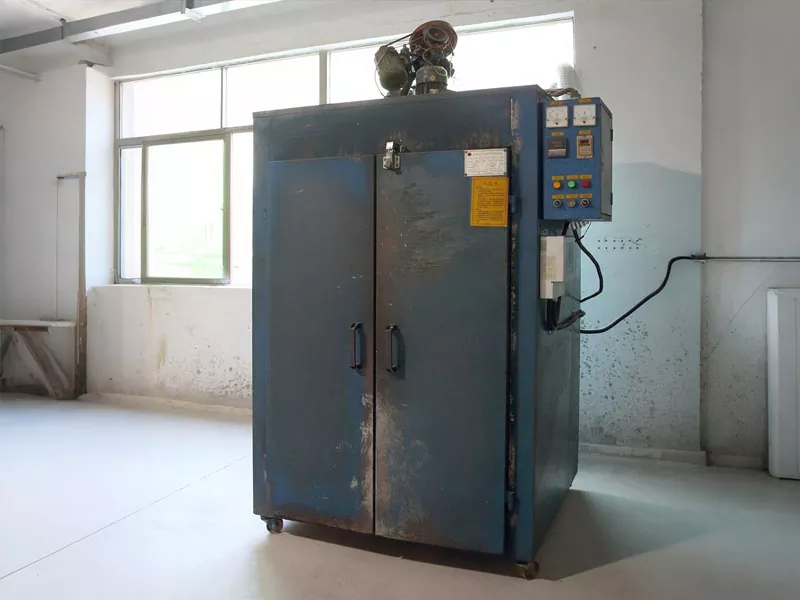

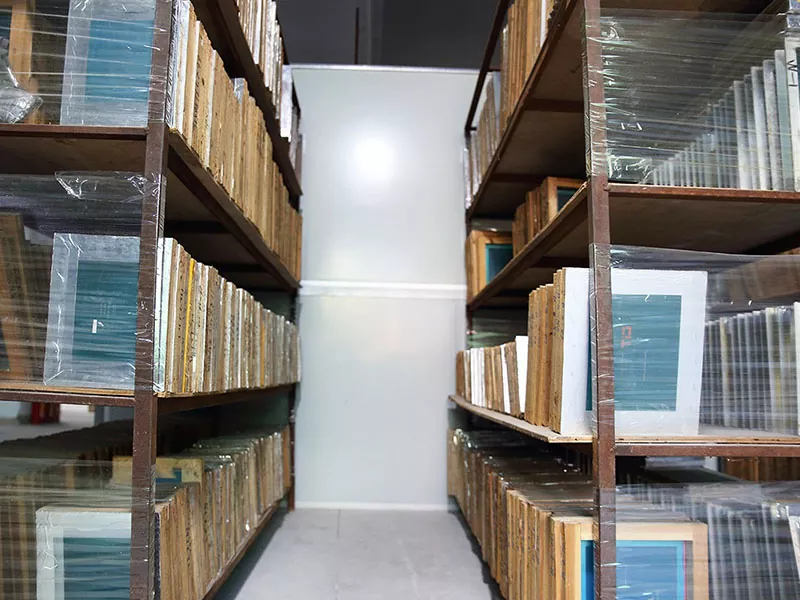

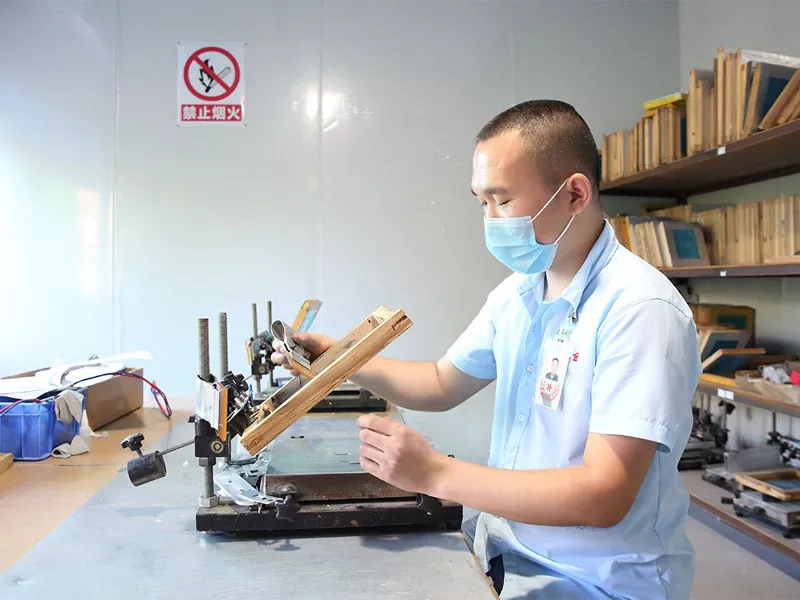

Spectacle d'atelier

Contrôle qualité

Selon les exigences du produit, les opérations suivantes peuvent être réalisées :

• Contrôle d'aspect du profil
• Contrôle des dimensions de longueur
• Inspection des dimensions d'usinage CNC
• Inspection de la position des trous
• Inspection du filetage
• Inspection des dimensions et de l’apparence des panneaux
• Contrôle d'aspect du traitement de surface
• Inspection de l'assemblage
• Inspection de l'apparence du produit fini

Pour les produits soumis à des exigences explicites de tolérance dimensionnelle, l’inspection peut être effectuée conformément aux dessins du client et aux exigences techniques.
