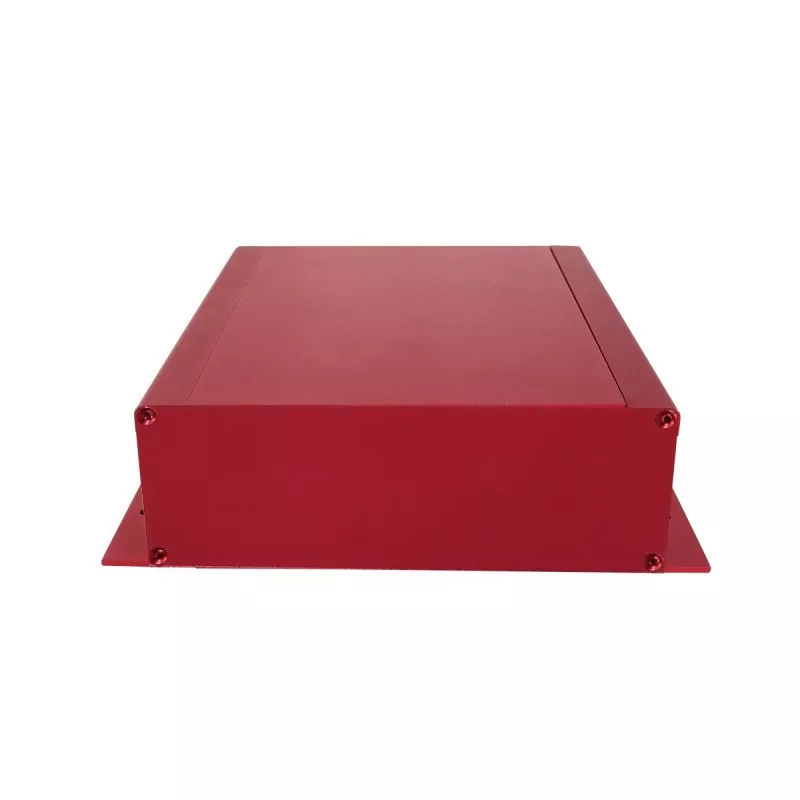

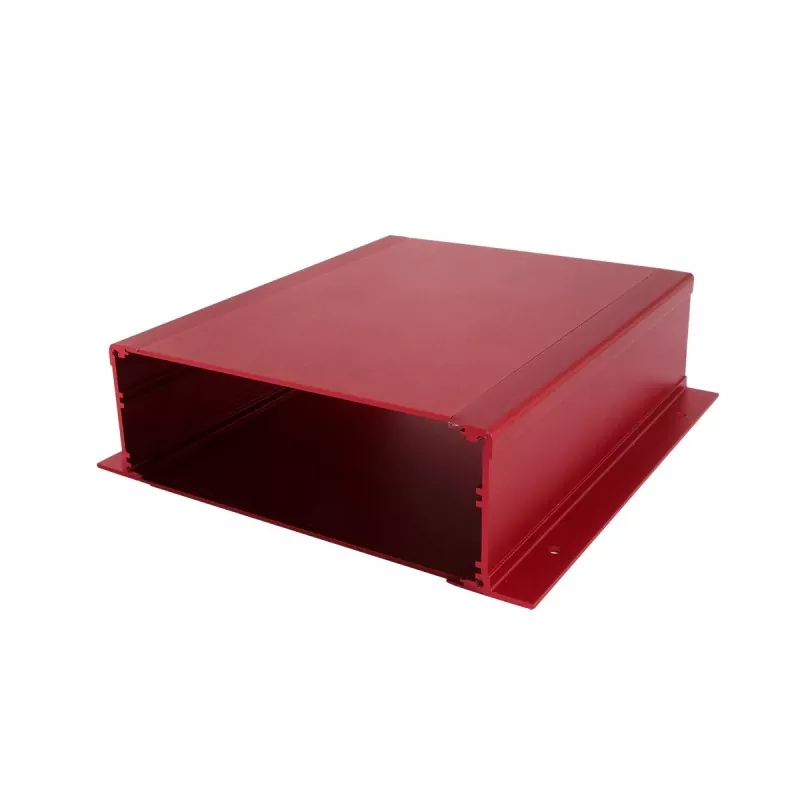

Châssis d'extrusion d'aluminium de bureau de 52 mm pour équipement électronique

Le châssis d'extrusion d'aluminium de bureau de 52 mm pour équipement électronique adopte une structure profilée en aluminium. La hauteur du châssis est fixée à 52 mm, et la longueur et la largeur peuvent être personnalisées en fonction des dimensions du PCB, de la disposition des composants internes et des dimensions globales de l'équipement.

Par rapport aux châssis à profil bas tels que 30 mm, 34,9 mm et 35 mm, la hauteur de 52 mm offre un espace de montage interne plus important, ce qui le rend plus adapté aux équipements électroniques de bureau qui doivent accueillir davantage de composants électroniques, d'interfaces, de modules d'alimentation ou de pièces structurelles internes.

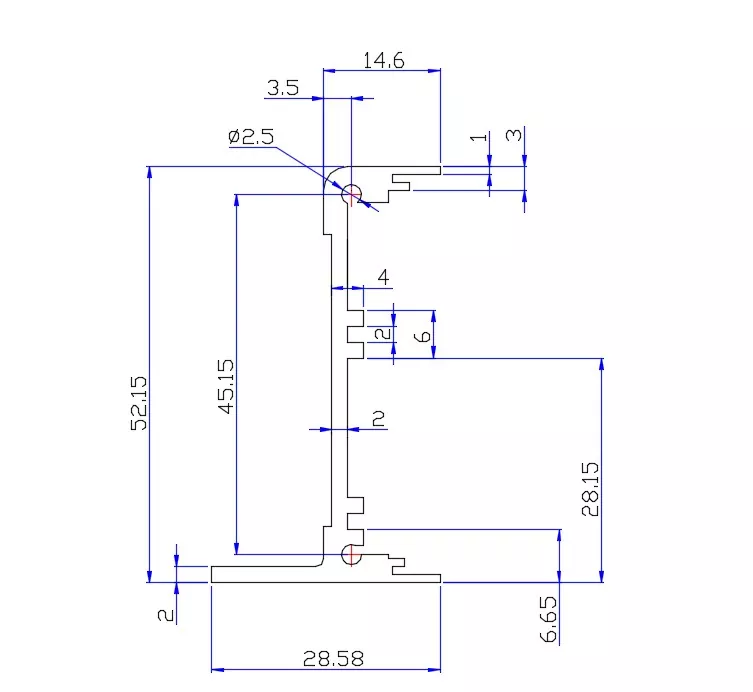

Structure du produit

Avantages principaux

1. Hauteur fixe de 52 mm, offrant plus d'espace interne

Par rapport au châssis à profil bas, la hauteur de 52 mm offre plus d'espace interne vertical.

Pour les équipements devant être installés simultanément :

· PCB

· Composants électroniques

· Assemblages d'interface

· Modules de puissance

· Supports internes

· Câbles de connexion

cela peut réduire les problèmes de disposition interne causés par les restrictions de hauteur.

Par conséquent, cette hauteur est plus adaptée aux équipements électroniques de bureau qui nécessitent un certain espace interne.

2. Structure de bureau, adaptée aux appareils électroniques autonomes

La hauteur de 52 mm convient à la fabrication d'appareils électroniques dotés d'un certain espace interne qui doivent être placés et utilisés de manière indépendante.

Par rapport au châssis de 42,5 mm qui doit être intégré à l'intérieur de l'équipement, ce produit peut être davantage orienté vers :

Appareils de bureau, instruments électroniques, modules de test, équipements de contrôle et modules électroniques autonomes.

3. Longueur et largeur personnalisables selon les dimensions de l'équipement

La hauteur de 52 mm est fixe, mais la longueur et la largeur peuvent être ajustées en fonction du produit réel.

Les dimensions finales peuvent être déterminées en combinaison avec :

· Dimensions des PCB

· Disposition des composants

· Nombre d'interfaces

· Modules de puissance

· Structure de montage interne

· Empreinte sur le bureau

Cela évite l'inadéquation entre les dimensions standard du châssis et les produits électroniques réels.

4. Emplacements pour cartes PCB pour un montage pratique des circuits imprimés

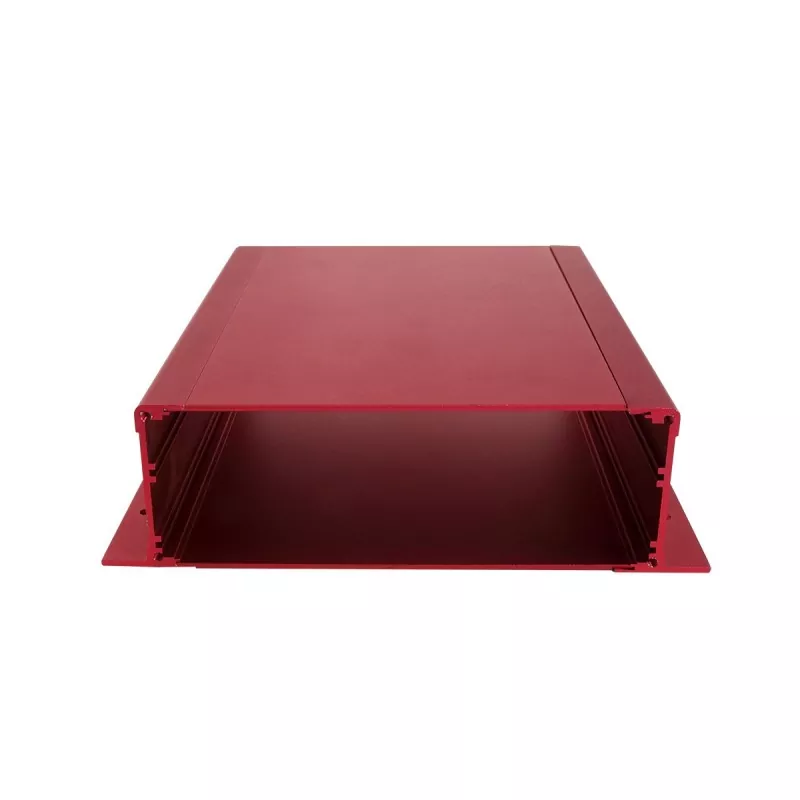

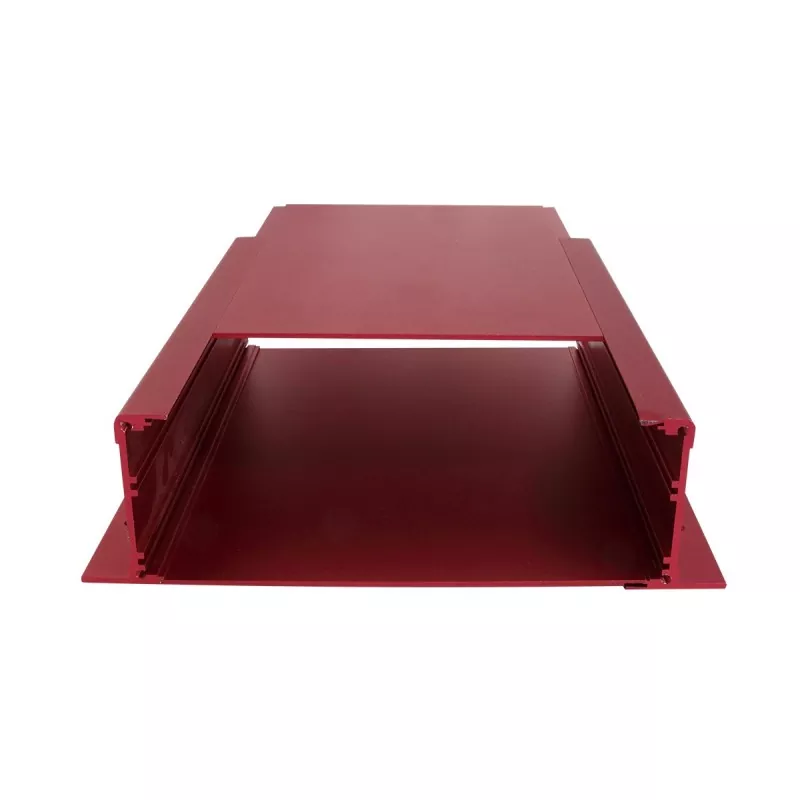

L'intérieur du châssis est doté d'emplacements pour cartes PCB, qui peuvent être utilisés pour le positionnement et le montage des circuits imprimés.

Pour les appareils électroniques de bureau, le PCB peut être positionné le long de la structure interne du châssis, tout en laissant un espace de montage pour d'autres composants internes.

5. Les rainures de montage internes prennent en charge la disposition multi-composants

La hauteur de 52 mm offre un plus grand espace vertical et, combinée aux rainures de montage internes, différents modules électroniques et pièces structurelles peuvent être installés en fonction de la structure du produit.

Pour les équipements comportant davantage de composants internes, les positions du PCB, de l'alimentation, des interfaces et des autres composants peuvent être planifiées de manière plus flexible.

6. La structure du profilé en aluminium équilibre le support et la dissipation thermique

Le corps du châssis en profilé d'aluminium peut fournir un support structurel stable, tout en utilisant la conductivité thermique de l'aluminium pour aider l'appareil à dissiper la chaleur.

Pour les exigences spécifiques en matière de dissipation thermique, celle-ci doit être déterminée en combinaison avec la puissance des composants électroniques, la disposition interne et la conception thermique réelle.

7. Les panneaux avant et arrière peuvent être usinés CNC selon leur fonction.

Les panneaux avant et arrière peuvent être usinés selon les dessins réels du produit, notamment :

· Trous de l'interface d'alimentation

· Trous d'interface USB

· Trous de l'interface de communication

· Trous de voyant lumineux

· Boutonnières

· Trous de montage

· Autres trous de forme spéciale

Convient aux équipements électroniques de bureau nécessitant plusieurs interfaces externes.

Spécifications techniques

Champs applicables

Ce modèle est recommandé pour mettre en valeur les équipements électroniques de bureau, d'instruments, de test et autonomes, le distinguant clairement des applications embarquées précédentes de 42,5 mm.

1. Équipement électronique de bureau

Convient aux appareils électroniques qui doivent être placés indépendamment sur un bureau.

La hauteur de 52 mm peut fournir un espace interne relativement suffisant, tandis que la longueur et la largeur personnalisées peuvent être ajustées en fonction des fonctions de l'appareil et des dimensions du PCB.

2. Petit équipement de test et de mesure

Convient à certains petits équipements de test qui doivent installer des PCB, des interfaces, des alimentations et des modules électroniques internes.

Les panneaux avant et arrière peuvent être usinés selon les interfaces de test, les interfaces de communication et les interfaces d'alimentation.

3. Équipement de traitement et d'acquisition de données

Pour les équipements devant intégrer des PCB, des interfaces de données, des modules d'alimentation et des modules de communication, la hauteur de 52 mm peut fournir un espace de disposition interne plus flexible.

4. Modules de contrôle et d'exploitation

Convient à certains modules de contrôle, dispositifs de contrôle électroniques et équipements d'exploitation qui nécessitent une structure de châssis indépendante.

Les panneaux peuvent être usinés CNC en fonction de la position des boutons, des voyants lumineux et des interfaces.

5. Équipements de communication et d'interface

Convient aux équipements électroniques de bureau qui doivent installer plusieurs interfaces de communication, connecteurs ou interfaces de données.

La longueur et la largeur du châssis peuvent être ajustées en fonction du nombre d'interfaces et de la disposition du PCB.

Articles personnalisables

Spectacle d'atelier

Capacité d'usinage CNC 3 axes

Boyuan Hardware utilise actuellement principalement l'usinage CNC à 3 axes et peut réaliser l'usinage ultérieur du châssis et des panneaux en profilé d'aluminium de 52 mm selon les dessins du produit.

Usinable :

· Ouvertures CNC

· Forage

· Tapoter

· Trous de montage

· Trous d'interface

· Trous de forme spéciale du panneau

· Trous lamés/fraisés

· Logo et marquage

· Autres usinages de structures

Le contenu spécifique de l'usinage est déterminé en fonction des dessins du produit et des exigences structurelles.

Contrôle qualité

Selon les exigences du produit, les opérations suivantes peuvent être réalisées :

· Inspection de l'apparence du profil

· Inspection des dimensions de longueur

· Inspection des dimensions d'usinage CNC

· Inspection de la position des trous

· Inspection du fil

· Inspection des dimensions et de l'apparence des panneaux

· Contrôle de l'apparence du traitement de surface

· Inspection de l'assemblage

· Inspection de l'apparence du produit fini

Pour les produits soumis à des exigences explicites de tolérance dimensionnelle, l’inspection peut être effectuée conformément aux dessins du client et aux exigences techniques.

FAQ

T1. La hauteur de ce châssis est-elle fixe ?

Oui. La hauteur de ce modèle est fixée à 52 mm, tandis que la longueur et la largeur peuvent être personnalisées.

Q2. Le châssis peut-il être utilisé comme châssis d'équipement électronique de bureau ?

Oui. La hauteur de 52 mm offre un espace interne supplémentaire pour les PCB, les composants électroniques, les interfaces et les structures de montage internes, ce qui le rend adapté aux équipements électroniques de bureau compacts.

Q3. Puis-je personnaliser la longueur et la largeur ?

Oui. La longueur et la largeur peuvent être personnalisées en fonction des dimensions du PCB, des composants internes et des exigences globales de l'équipement.

Q4. Le châssis de bureau en aluminium extrudé de 52 mm pour équipements électroniques dispose-t-il d'un emplacement pour PCB ?

Oui. La structure en aluminium extrudé comprend un emplacement PCB interne pour le positionnement et l'installation du PCB.

Q5. Les panneaux avant et arrière peuvent-ils être personnalisés ?

Oui. Les panneaux peuvent être usinés CNC selon les exigences de l'interface, du montage, de l'indicateur et des boutons.

Q6. Des trous de montage et des trous filetés peuvent-ils être ajoutés ?

Oui. Les trous de montage, les trous percés et les trous filetés peuvent être usinés selon le dessin du produit.

Q7. Le châssis en aluminium assure-t-il une dissipation thermique ?

La structure en aluminium extrudé fournit un chemin de dissipation thermique. Pour des exigences thermiques spécifiques, la conception doit être déterminée en fonction de la puissance des composants et de la disposition interne.

Q8. La couleur peut-elle être personnalisée ?

Oui. La finition de surface et la couleur peuvent être personnalisées en fonction des exigences du produit.
