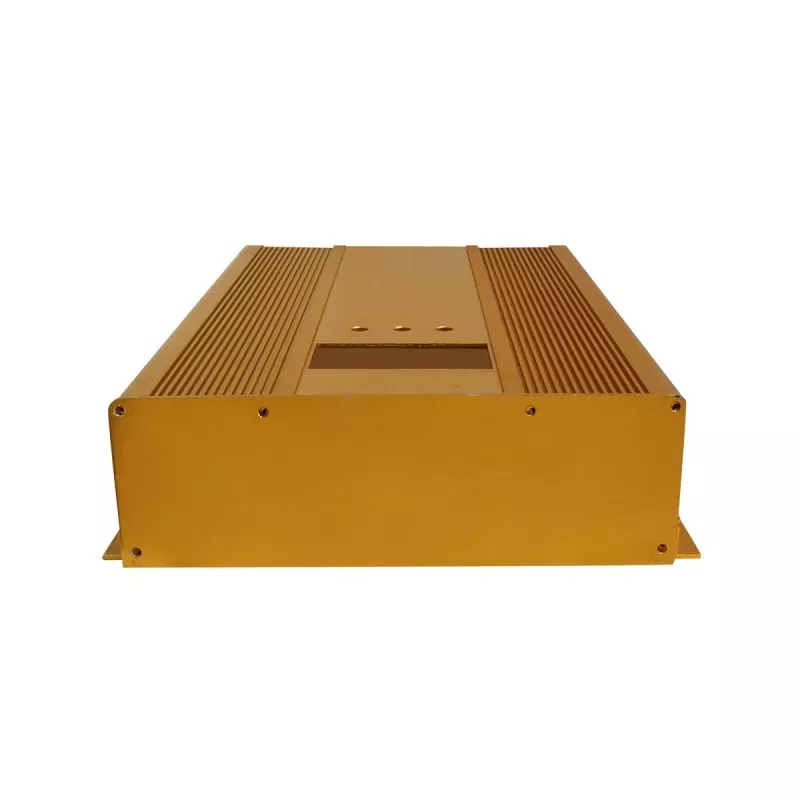

Châssis d'extrusion d'aluminium de contrôle industriel de 70 mm

Le châssis d'extrusion d'aluminium à contrôle industriel de 70 mm adopte une structure profilée en aluminium. L'intérieur du châssis comporte des emplacements pour cartes PCB et des rainures de montage, qui peuvent être utilisées pour le positionnement des circuits imprimés, le montage du module de commande et la fixation des pièces structurelles internes. La structure en profilé d'aluminium possède également une certaine capacité de dissipation thermique, répondant aux besoins de support structurel et de dissipation thermique de base des équipements électroniques industriels.

Par rapport au châssis à profil bas précédent, la hauteur de 70 mm offre un espace vertical interne plus important, ce qui le rend plus adapté aux équipements de contrôle industriel qui doivent intégrer des cartes de contrôle, des modules électroniques, des interfaces, des alimentations et des structures de connexion.

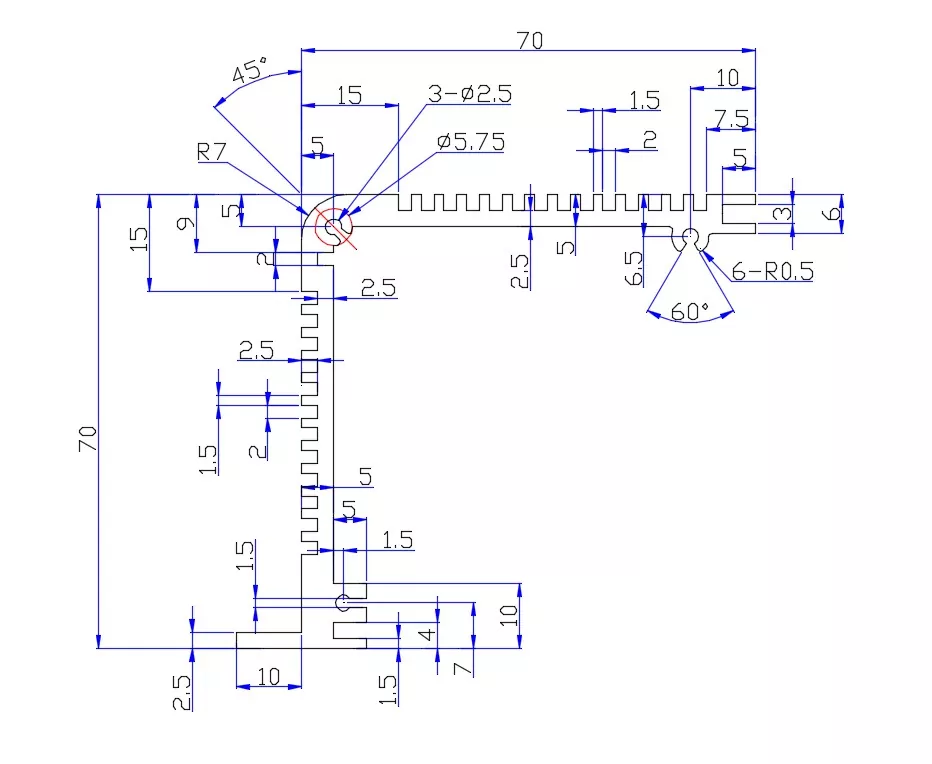

Structure du produit

Avantages fondamentaux de la conception de contrôle industriel

1. Hauteur fixe de 70 mm, offrant un plus grand espace de disposition interne

Par rapport au châssis profilé en aluminium à profil bas, la hauteur de 70 mm offre un espace vertical interne plus important.

Pour les équipements de contrôle industriel, l’intérieur doit généralement non seulement installer un PCB, mais peut également devoir prendre en compte simultanément :

· Modules de contrôle

· Modules d'interface

· Composants de puissance

· Câbles de connexion

· Supports de montage

· Autres composants électroniques

La hauteur de 70 mm peut réduire les contraintes de hauteur du châssis sur ces dispositions structurelles internes.

2. Longueur et largeur personnalisables, s'adaptant à différents équipements de contrôle

Bien que la hauteur du châssis soit fixée à 70 mm, la longueur et la largeur peuvent être personnalisées en fonction de l'équipement réel.

La longueur et la largeur du châssis peuvent être déterminées en fonction :

· Dimensions du tableau de commande

· Disposition des circuits imprimés

· Nombre de modules

· Nombre d'interfaces

· Disposition de puissance

· Espace de montage

Par conséquent, les modules de contrôle industriels n'ont pas besoin de s'adapter complètement à un châssis standard avec une longueur et une largeur fixes.

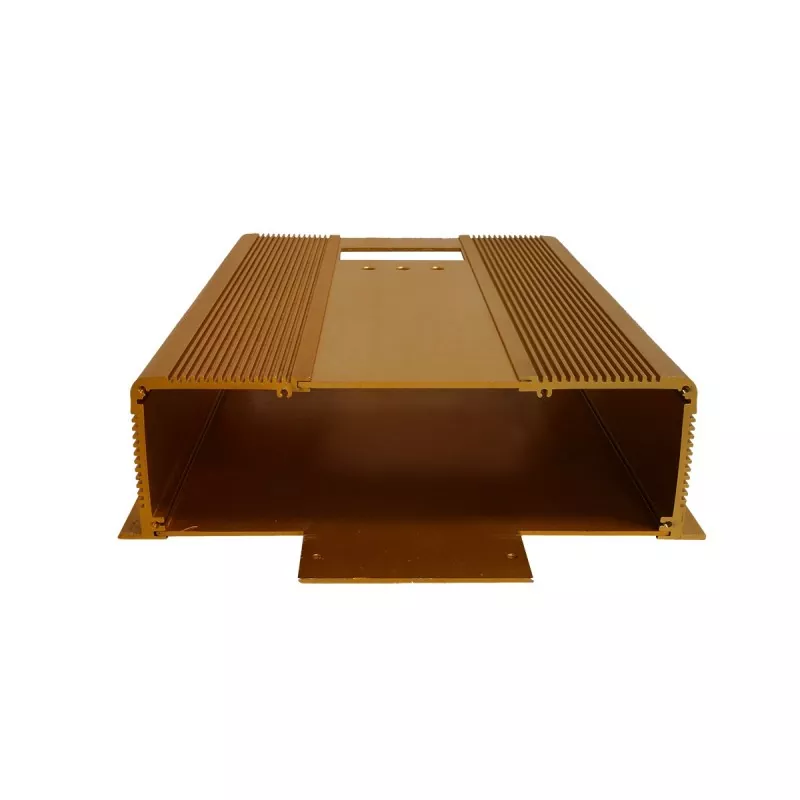

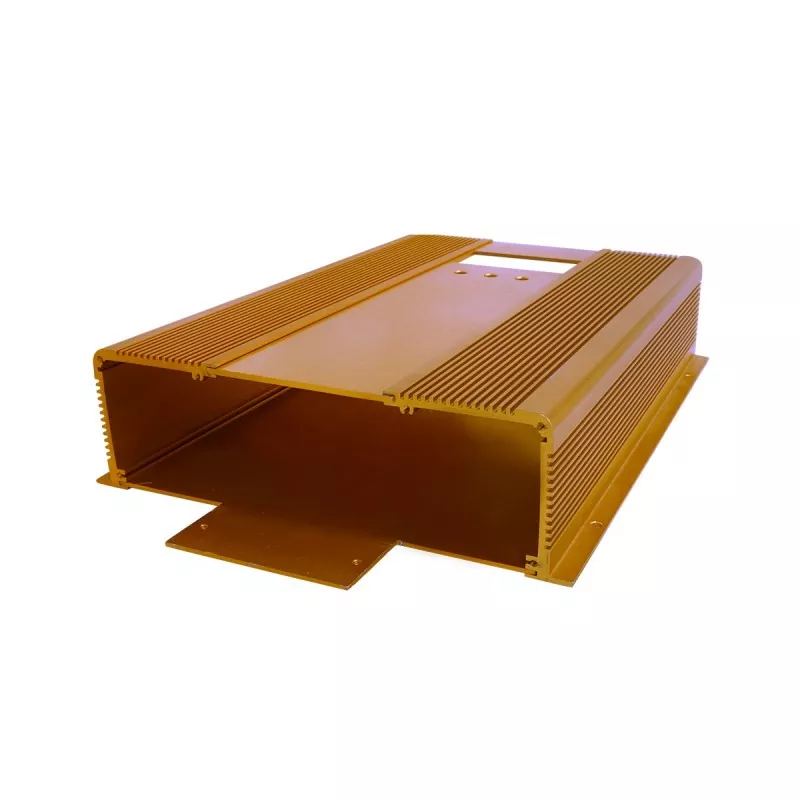

3. Emplacements pour cartes PCB pour le positionnement de la carte de contrôle

Les emplacements internes pour cartes PCB peuvent être utilisés pour le positionnement de la carte de contrôle et du circuit imprimé.

Pour les produits de contrôle industriel, une position de montage stable du PCB permet de maintenir la correspondance entre les composants électroniques internes et les interfaces externes.

4. Les rainures de montage internes facilitent la conception structurelle modulaire

Les rainures de montage internes peuvent être utilisées pour monter :

· PCB

· Modules de contrôle

· Modules électroniques

· Supports

· Composants de fixation

La hauteur de 70 mm combinée à la structure de montage interne peut fournir un espace de disposition plus flexible pour plusieurs modules électroniques.

5. La structure profilée en aluminium fournit un support structurel et un chemin de dissipation thermique

Le corps profilé en aluminium peut fournir un support structurel stable pour les composants électroniques internes.

Dans le même temps, l'aluminium lui-même a une bonne conductivité thermique et la structure profilée peut fournir un certain chemin de dissipation thermique pour les composants électroniques.

Pour les équipements de contrôle industriel ayant des exigences de conception thermique spécifiques, la solution de dissipation thermique doit être déterminée en fonction de la puissance des composants, de la disposition interne et de la conception thermique réelle.

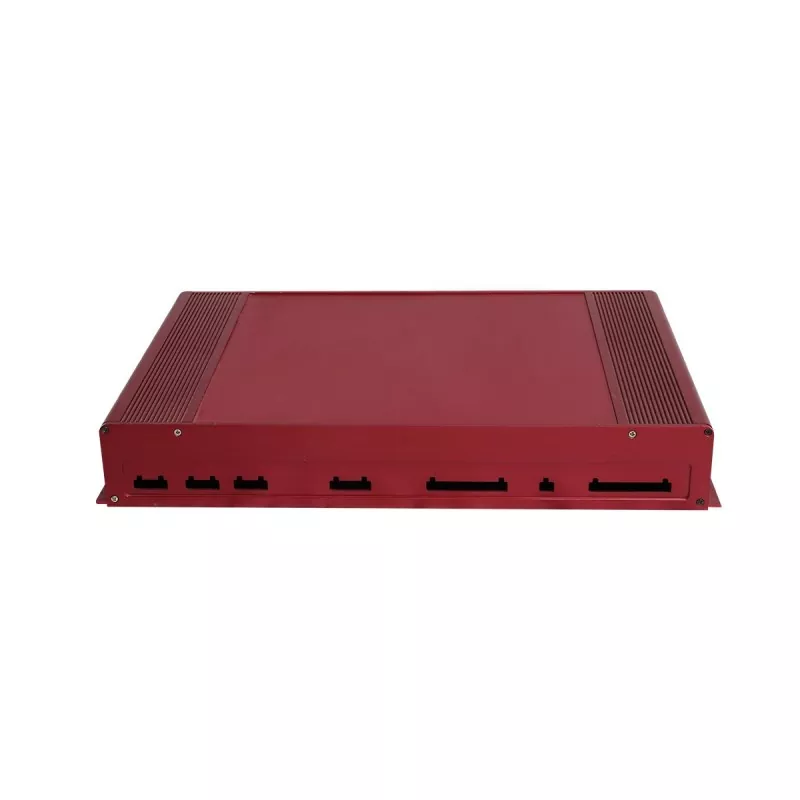

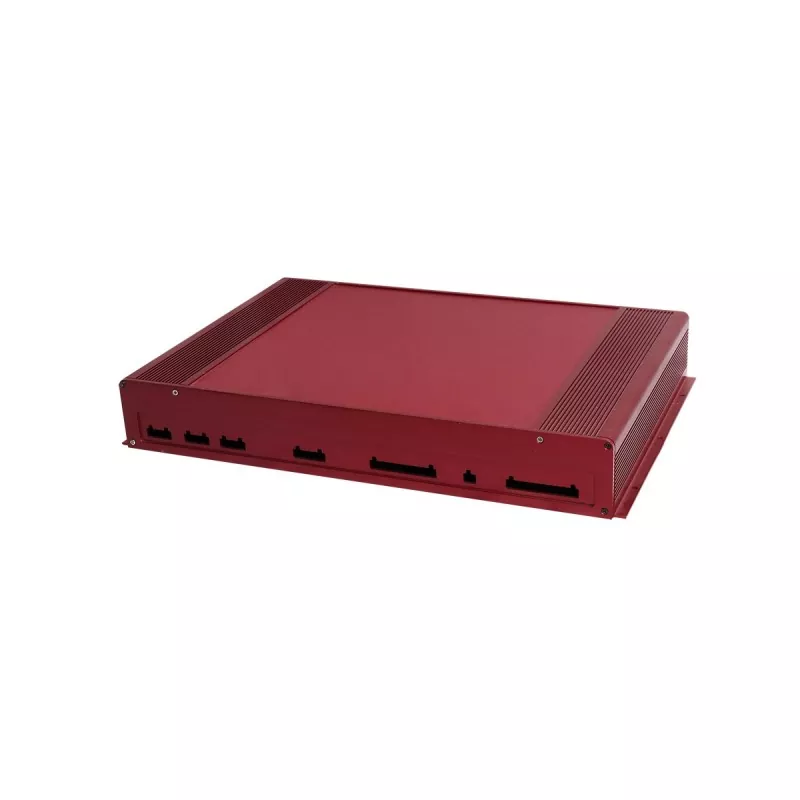

6. Panneaux avant et arrière adaptés à la disposition de l'interface de contrôle industriel

Les équipements de contrôle industriel nécessitent généralement davantage d'interfaces externes et de pièces de fonctionnement, de sorte que les panneaux avant et arrière peuvent être usinés CNC en fonction du produit réel.

Usinable :

· Trous de l'interface d'alimentation

· Trous de l'interface de communication

· Trous de l'interface de données

· Trous de voyant lumineux

· Boutonnières

· Trous de montage

· Autres trous de forme spéciale

Spécifications techniques

Champs applicables

Ce modèle se concentre sur le contrôle industriel et les équipements électroniques industriels, se distinguant du précédent châssis d'instruments de 56 mm.

1. Modules de contrôle industriels

Convient aux équipements de contrôle industriel qui doivent intégrer des PCB de contrôle, des modules électroniques et des interfaces dans un châssis indépendant.

La hauteur de 70 mm peut fournir un espace de montage plus important pour les cartes de contrôle internes et d'autres composants.

2. Unités de contrôle des équipements d'automatisation

Convient aux modules de contrôle électroniques indépendants dans les équipements d'automatisation.

La longueur et la largeur du châssis peuvent être personnalisées en fonction de l'espace de montage interne de l'équipement et des dimensions de la carte de commande.

3. Équipement d'acquisition et de traitement des données

Convient aux équipements électroniques industriels qui doivent intégrer simultanément des circuits d'acquisition, des modules de traitement, des interfaces de communication et des composants de puissance.

4. Modules de communication et d'interface industrielle

Convient aux équipements électroniques industriels qui doivent installer plusieurs interfaces de communication, connecteurs ou interfaces de signal.

Les panneaux avant et arrière peuvent être usinés CNC selon la disposition réelle de l'interface.

5. Équipement de contrôle électronique industriel

Convient aux équipements électroniques industriels qui nécessitent un châssis profilé en aluminium indépendant pour la protection structurelle et le montage des composants internes.

Articles personnalisables

Capacité d'usinage CNC 3 axes

Boyuan Hardware utilise actuellement principalement l'usinage CNC à 3 axes et peut usiner le châssis et les panneaux en profilé d'aluminium de contrôle industriel de 70 mm selon les dessins du client.

Usinable :

· Ouvertures CNC

· Forage

· Tapoter

· Trous de montage

· Trous d'interface

· Trous de forme spéciale du panneau

· Trous lamés/fraisés

· Logo et marquage

· Autres usinages de structures

Le contenu spécifique de l'usinage est déterminé en fonction des dessins du client et de la structure du produit.

Clients appropriés

Ce châssis d'extrusion d'aluminium de contrôle industriel de 70 mm convient à :

· Fabricants d'équipements d'automatisation industrielle

· Fabricants d'équipements de contrôle industriel

· Fabricants d'équipements électroniques industriels

· Fabricants d'équipements d'acquisition de données

· Fabricants d'équipements de communication industriels

· Développeurs de modules de contrôle

· Entreprises de PCB et de modules électroniques

· Entreprises d'équipements industriels OEM/ODM

Il est particulièrement adapté aux produits de contrôle industriel qui nécessitent un espace interne plus grand, plusieurs modules électroniques et des configurations d'interface personnalisées.

Contrôle qualité

Selon les exigences du produit, les opérations suivantes peuvent être réalisées :

· Inspection de l'apparence du profil

· Inspection des dimensions de longueur

· Inspection des dimensions d'usinage CNC

· Inspection de la position des trous

· Inspection du fil

· Inspection des dimensions et de l'apparence des panneaux

· Contrôle de l'apparence du traitement de surface

· Inspection de l'assemblage

· Inspection de l'apparence du produit fini

Pour les produits soumis à des exigences explicites de tolérance dimensionnelle, l’inspection peut être effectuée conformément aux dessins du client et aux exigences techniques.

Spectacle d'atelier

FAQ

T1. La hauteur de ce châssis de contrôle industriel est-elle fixe ?

Oui. La hauteur de ce modèle est fixée à 70 mm, tandis que la longueur et la largeur peuvent être personnalisées.

Q2. Pourquoi le 70 mm convient-il aux équipements de contrôle industriel ?

La hauteur de 70 mm offre plus d'espace vertical interne pour les PCB, les modules de contrôle, les composants d'alimentation, les connecteurs et autres structures internes par rapport au châssis à profil bas.

Q3. La longueur et la largeur peuvent-elles être personnalisées ?

Oui. La longueur et la largeur peuvent être personnalisées en fonction de la carte de commande, des composants internes, de la disposition de l'interface et des exigences d'installation.

Q4. Le châssis d'extrusion d'aluminium à contrôle industriel de 70 mm dispose-t-il d'un emplacement pour PCB ?

Oui. La structure en aluminium extrudé comprend un emplacement PCB interne pour le positionnement et l'installation du PCB.

Q5. Plusieurs modules internes peuvent-ils être installés ?

Oui. Les emplacements de montage internes peuvent être utilisés pour les PCB, les modules de contrôle, les supports et autres composants structurels.

Q6. Les panneaux avant et arrière peuvent-ils être personnalisés ?

Oui. Les panneaux peuvent être usinés CNC en fonction des exigences en matière de puissance, de communication, d'interface de données, d'indicateur et de montage.

Q7. Le châssis assure-t-il une dissipation thermique ?

La structure en aluminium extrudé fournit un chemin de dissipation thermique. Pour des exigences thermiques spécifiques, la conception doit être déterminée en fonction de la puissance des composants et de la disposition interne.

Q8. Quelle capacité d'usinage CNC offrez-vous ?

Boyuan fournit principalement l'usinage CNC à 3 axes pour les châssis de contrôle industriel en aluminium et les composants associés.
