Châssis électronique industriel en aluminium extrudé de 73,5 mm

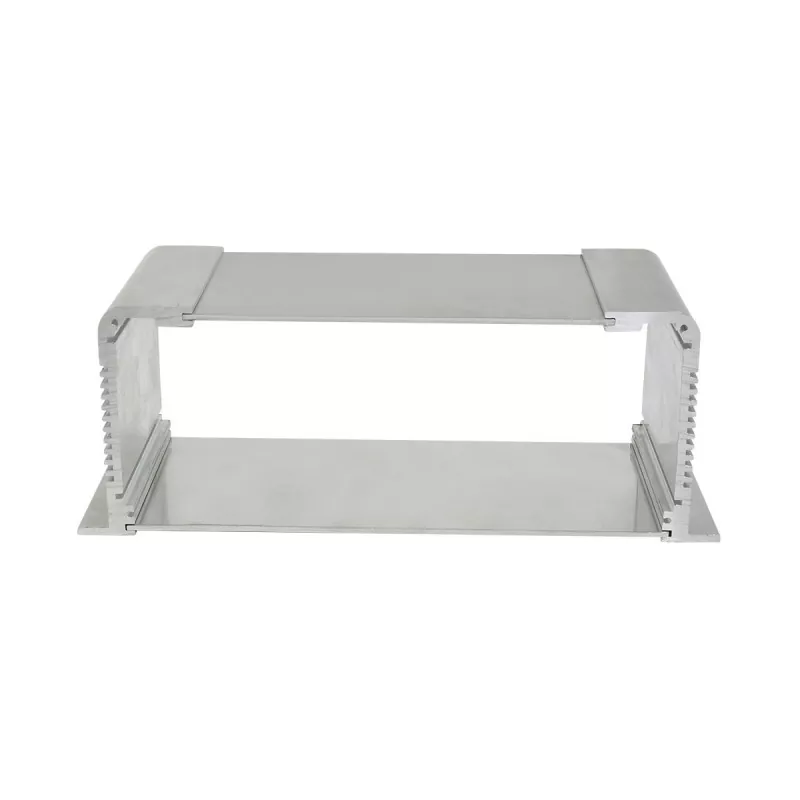

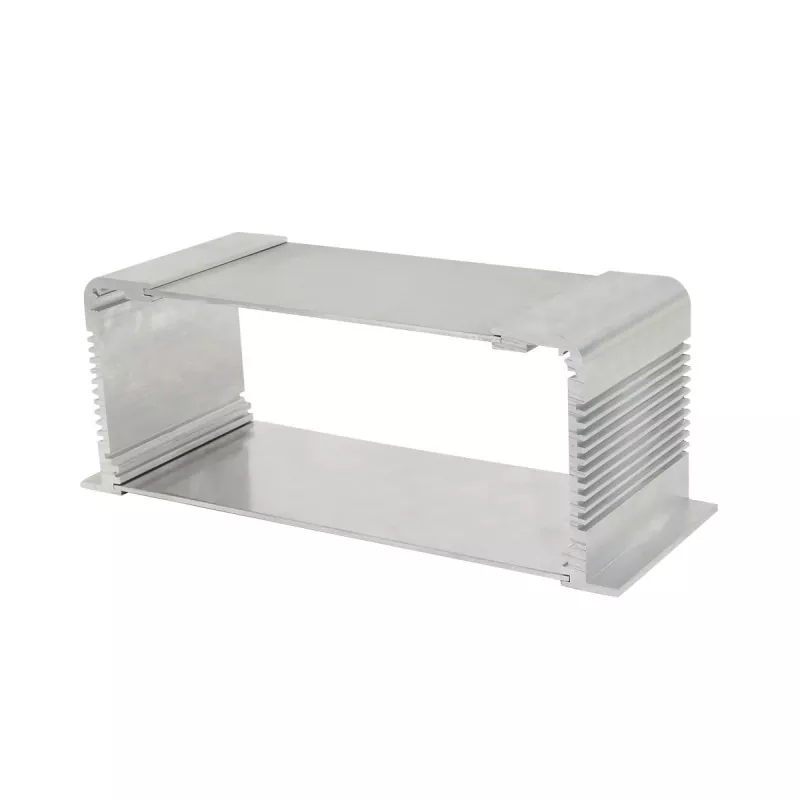

Le châssis électronique industriel en aluminium extrudé de 73,5 mm adopte une structure profilée en aluminium. La hauteur du châssis est fixée à 73,5 mm, et la longueur et la largeur peuvent être personnalisées en fonction de l'espace interne de l'équipement, des dimensions du PCB et des exigences de montage. Les panneaux avant et arrière peuvent être usinés CNC en fonction des interfaces de l'équipement et des exigences de fonctionnement, avec des ouvertures d'interface, des trous de montage, des trous filetés et d'autres structures, afin que le châssis puisse correspondre à un équipement électronique spécifique.

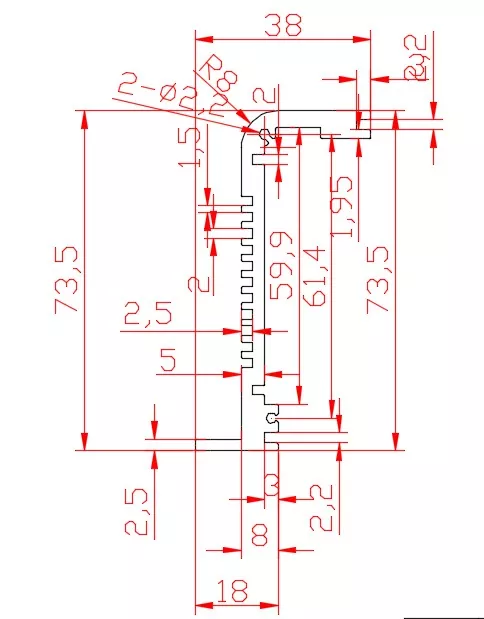

Structure du produit

Avantages principaux

1. Hauteur fixe de 73,5 mm, adaptée aux structures internes plus complexes

Par rapport aux châssis à profil bas tels que 30 mm et 35 mm, la hauteur de 73,5 mm offre un espace de montage vertical plus important et peut accueillir davantage de composants électroniques internes.

Il est particulièrement adapté aux équipements électroniques industriels qui doivent installer simultanément des PCB, des composants électriques, des connecteurs et un câblage interne.

2. Longueur et largeur personnalisables selon les besoins

La hauteur du produit est fixée à 73,5 mm, mais la longueur et la largeur peuvent être conçues en fonction des dimensions de l'équipement du client.

La longueur et la largeur appropriées du châssis peuvent être déterminées en fonction de :

· Dimensions des PCB

· Disposition des composants internes

· Positions d'interface

· Espace de montage

· Dimensions globales de l'équipement

3. Emplacements pour cartes PCB intégrés

Des emplacements pour cartes PCB peuvent être conçus à l'intérieur du châssis pour assurer le positionnement et le support des cartes de circuits imprimés, permettant ainsi au PCB d'être monté de manière plus stable à l'intérieur du châssis.

Pour les équipements électroniques industriels contenant plusieurs PCB ou nécessitant des positions de circuit imprimé fixes, cette structure est particulièrement pratique.

4. Rainures de montage internes pour une disposition pratique des composants

Les rainures de montage internes peuvent être conçues en coordination avec la structure interne de l'équipement, utilisées pour monter ou fixer différents composants électroniques.

Par rapport à un simple châssis de type cavité, cette structure est plus adaptée aux équipements électroniques nécessitant une disposition modulaire interne.

5. La structure du profilé en aluminium équilibre le support structurel et la dissipation thermique

Le profilé en aluminium a une bonne résistance structurelle et une bonne conductivité thermique, et peut servir de support structurel pour les équipements électroniques tout en favorisant la conduction thermique interne.

Pour les équipements électroniques industriels devant fonctionner pendant de longues périodes, les structures de dissipation thermique correspondantes peuvent être conçues en combinaison avec la disposition des composants internes.

6. Les panneaux avant et arrière peuvent être usinés CNC

Selon les interfaces de l'équipement et les exigences de fonctionnement, les panneaux avant et arrière peuvent être usinés CNC, notamment :

· Ouvertures d'interface

· Trous de montage

· Trous filetés

· Boutonnières

· Trous de voyant lumineux

· Zone d'affichage

· Autres ouvertures personnalisées

Cela permet au châssis de correspondre à la disposition de l'interface de l'équipement électronique réel.

Spécifications techniques

Pourquoi choisir une hauteur de 73,5 mm ?

73,5 mm ne représente pas simplement une augmentation de la hauteur du châssis, mais convient mieux aux équipements électroniques industriels dotés de structures internes plus complexes.

Comparé au châssis profilé en aluminium de faible hauteur, le châssis électronique industriel en aluminium extrudé de 73,5 mm peut fournir un espace vertical interne plus important, sans modifier la forme structurelle du châssis profilé en aluminium, offrant plus d'espace pour les conceptions suivantes :

· Montage combiné de plusieurs PCB

· Montage simultané de PCB et autres modules électroniques

· Plus de connecteurs et d'interfaces

· Acheminement interne des câbles

· Disposition spatiale entre les composants électroniques

· Supports de montage internes

· Composants électroniques nécessitant un certain espace de dissipation thermique

Ce châssis de 73,5 mm est donc plus adapté aux équipements électroniques industriels dotés de modules plus fonctionnels et de structures internes plus complexes.

Champs applicables

Comparé au châssis de contrôle industriel de 70 mm, ce produit de 73,5 mm ne se limite pas au « contrôle industriel » lui-même, mais convient mieux comme plate-forme de châssis à usage général pour les équipements électroniques industriels.

1. Équipement de contrôle électronique industriel

Convient aux équipements électroniques industriels contenant en interne des cartes de contrôle, des modules d'interface et plusieurs composants électroniques.

La hauteur interne de 73,5 mm peut fournir un espace de montage plus important pour les cartes de commande et autres composants.

2. Équipements d'acquisition et de traitement de données industrielles

Convient pour l'acquisition de données, le traitement du signal, la communication de données et les équipements similaires.

Pour les équipements nécessitant l'installation de PCB, de modules d'interface et de structures de connexion internes, la longueur et la largeur du châssis peuvent être personnalisées en fonction des dimensions du PCB.

3. Équipement de communication industrielle

Convient aux équipements électroniques de communication industrielle, de conversion d'interface et de contrôle de communication.

Les panneaux avant et arrière peuvent être usinés sur mesure en fonction de la disposition des ports RJ45, série, interfaces de communication et autres connecteurs.

4. Modules électroniques d'équipement d'automatisation

Peut servir de module de contrôle électronique indépendant ou de châssis de module de fonction dans un équipement d'automatisation.

Les emplacements pour cartes internes et les rainures de montage peuvent aider à disposer différents composants électroniques en fonction de la structure de l'équipement.

5. Traitement du signal et modules électroniques

Convient aux équipements de traitement du signal qui doivent installer plusieurs modules électroniques, PCB et connecteurs en interne.

Par rapport au châssis de faible hauteur, 73,5 mm peuvent fournir plus d'espace interne, facilitant ainsi des combinaisons de modules plus complexes.

6. Équipement d’instruments électroniques industriels

Pour les équipements qui doivent intégrer des cartes de circuits imprimés, des interfaces et des composants électroniques internes dans un châssis indépendant, l'intégration des appareils peut être réalisée grâce à des longueurs et largeurs personnalisées ainsi qu'à des ouvertures de panneau.

Articles personnalisables

Capacité d'usinage CNC 3 axes

Boyuan Hardware utilise actuellement l'usinage CNC à 3 axes et peut effectuer l'usinage de précision correspondant sur les profilés et panneaux en aluminium.

Selon les dessins du produit, les opérations suivantes peuvent être effectuées :

· Ouvertures CNC

· Usinage des trous de montage

· Usinage de trous filetés

· Trous fraisés

· Trous lamés

· Usinage de la zone d'interface

· Usinage de boutonnières

· Usinage des trous de lumière indicatrice

· Usinage de la zone d'affichage

· Usinage de logos et de marquages

· Usinage de structures d'autres panneaux

Pour les équipements électroniques industriels nécessitant plusieurs interfaces ou des configurations de panneaux complexes, l'usinage peut être effectué selon des dessins réels.

Processus de production

Dessins du produit → Confirmer une hauteur fixe de 73,5 mm → Confirmer la longueur/largeur → Confirmer le PCB et la structure interne → Usinage de profilés en aluminium → Découpe à longueur fixe → Usinage CNC 3 axes → Usinage des panneaux avant et arrière → Traitement de surface → Inspection des dimensions et de l'apparence → Assemblage → Inspection du produit fini → Emballage

Avant la production formelle, les éléments suivants peuvent être confirmés selon les dessins du client :

· Dimensions externes du châssis

· Dimensions des PCB

· Positions des emplacements pour cartes

· Positions de montage internes

· Interfaces des panneaux avant et arrière

· Méthode de montage

· Structure de dissipation thermique

· Traitement de surface et couleur

Cela réduit les problèmes de désadaptation structurelle lors de l'assemblage ultérieur.

Contrôle qualité

Pendant la production du produit, les opérations suivantes peuvent être effectuées en fonction des exigences réelles :

· Contrôle de l'apparence

· Inspection de la longueur, de la largeur et de la hauteur

· Inspection des dimensions d'usinage CNC

· Inspection de la position des trous

· Inspection du fil

· Inspection de l'assemblage du panneau

· Inspection du traitement de surface

· Inspection de l'assemblage du produit fini

L'accent est mis sur la vérification des dimensions du châssis, des structures de montage des PCB, des positions des interfaces et de l'ajustement de l'assemblage.

Spectacle d'atelier

FAQ

Q1 : 73,5 mm est-elle la hauteur fixe du châssis ?

Oui. La hauteur de cette série est fixe de 73,5 mm, et la longueur et la largeur peuvent être personnalisées en fonction des exigences de l'équipement.

Q2 : La longueur et la largeur peuvent-elles être personnalisées ?

Oui. La longueur et la largeur peuvent être personnalisées en fonction des dimensions du PCB, des composants électroniques internes et des dimensions globales de l'équipement.

Q3 : Le châssis dispose-t-il d'emplacements internes pour cartes PCB ?

Oui. La structure du produit est dotée d'emplacements pour cartes PCB, qui peuvent être adaptés en fonction des dimensions réelles du PCB et des méthodes de montage.

Q4 : Plusieurs modules électroniques peuvent-ils être installés à l’intérieur ?

Oui. L'espace interne de 73,5 mm est relativement spacieux et convient aux équipements nécessitant l'installation de plusieurs PCB, modules électroniques, connecteurs et câblages internes.

Q5 : Les interfaces peuvent-elles être usinées sur les panneaux avant et arrière ?

Oui. Les panneaux avant et arrière peuvent être usinés avec des trous d'interface, des trous de montage, des trous filetés, des boutonnières, des trous de voyant lumineux et d'autres structures via CNC à 3 axes.

Q6 : Le châssis électronique industriel en aluminium extrudé de 73,5 mm peut-il être fabriqué dans différentes couleurs ?

Oui. La couleur des pièces en aluminium peut être personnalisée en fonction des exigences du produit et la solution de traitement de surface spécifique peut être confirmée en fonction des exigences du projet.

Q7 : Combien d’axes compte votre CNC ?

Actuellement, l’usinage CNC 3 axes est principalement utilisé.

Q8 : Le châssis peut-il être personnalisé selon mes dessins de PCB ?

La longueur, la largeur, les emplacements pour cartes et les structures de montage du châssis peuvent être confirmés en fonction des dessins du produit, des dimensions du PCB et des exigences de montage interne fournies par le client.
