Comment un boîtier en aluminium usiné CNC avec rainures et découpes peut-il améliorer la précision, l'ajustement et les performances du produit

When equipment requires accurate component positioning, customized mounting features, and a reliable structural design, a Boîtier en aluminium usiné CNC avec rainures et découpesoffre une solution de fabrication pratique.BoyuanHardware fabrique des boîtiers en aluminium personnalisés selon les dessins du client et les exigences structurelles, en utilisant le fraisage CNC à 3 axes pour produire des rainures accessibles, des zones encastrées, des surfaces étagées, des trous et des découpes pour les équipements électroniques et les assemblages industriels.

Un boîtier en aluminium usiné CNC est plus qu'une coque de protection. Ses rainures, fentes, évidements et ouvertures positionnées avec précision peuvent aider à accueillir les composants internes, à soutenir l'assemblage et à améliorer l'intégration avec les structures environnantes. Cet article explique les principales caractéristiques d'usinage, les considérations relatives aux matériaux, les exigences de conception, le processus de fabrication et les contrôles de qualité que les acheteurs doivent évaluer avant de commander un boîtier en aluminium personnalisé. Il explique également comment l'examen des dessins aide les fabricants à évaluer la faisabilité, le coût et l'efficacité de la production.

Table des matières

1. Qu'est-ce qu'un boîtier en aluminium usiné CNC avec rainures et découpes ?
2. Quelles fonctionnalités d’usinage sont les plus importantes ?
3. Quels sont les principaux avantages ?
4. Comment choisir le matériau en aluminium ?
5. Comment est fabriqué un boîtier en aluminium sur mesure ?
6. Quels détails de conception les acheteurs doivent-ils spécifier ?
7. Où ces boîtiers sont-ils couramment utilisés ?
8. Comment l’usinage CNC se compare-t-il aux autres méthodes ?
9. Comment évaluer la qualité de fabrication ?
10. Foire aux questions
11. Comment démarrer votre projet de logement sur mesure ?

1. Qu'est-ce qu'un boîtier en aluminium usiné CNC avec rainures et découpes ?

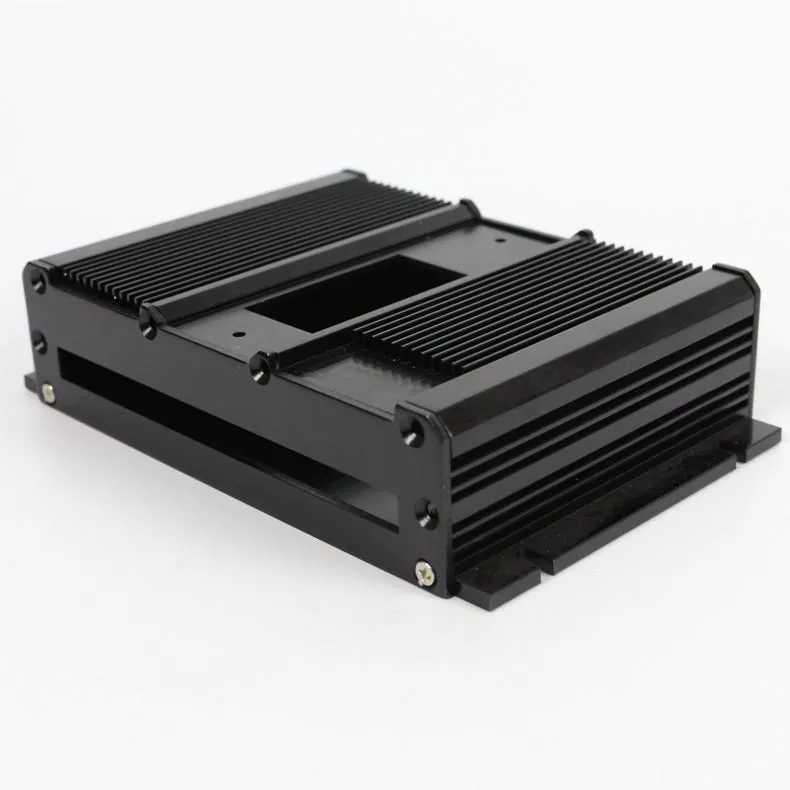

Un boîtier en aluminium usiné CNC avec rainures et découpes est un composant en aluminium personnalisé fabriqué par usinage contrôlé par ordinateur. Sur la base d'un modèle CAO ou d'un dessin technique, les outils de coupe retirent de la matière d'une pièce en aluminium pour créer le profil externe, les évidements internes, les fentes, les trous de montage et d'autres caractéristiques fonctionnelles requis.

Contrairement à un simple coffret rectangulaire, ce boîtier peut intégrer plusieurs géométries en un seul composant. Une rainure peut localiser une pièce d'accouplement, une zone en retrait peut fournir un espace pour un assemblage interne et une découpe peut accueillir un connecteur, un câble, une fixation ou une autre interface.

Le produit de Boyuan Hardware est conçu autour des dessins du client et des exigences structurelles spécifiées. Son processus de fraisage CNC 3 axes prend en charge une gamme de fonctionnalités lorsque leur géométrie, l'orientation de la pièce et l'accessibilité des outils sont adaptées à la configuration sélectionnée.

Pour les acheteurs, la considération essentielle est de savoir si chaque élément usiné répond à un objectif mécanique ou d’assemblage défini. Une bonne géométrie améliore l'intégration sans ajouter de complexité de fabrication inutile.

2. Quelles fonctionnalités d’usinage sont les plus importantes ?

L'efficacité d'un boîtier en aluminium personnalisé dépend de la manière dont ses caractéristiques individuelles soutiennent la conception complète du produit. Chaque élément doit être défini par ses dimensions, sa position et sa relation avec les composants adjacents.

Rainures et fentes

Les rainures et les fentes peuvent aider à localiser les composants, guider les pièces d'accouplement, fournir un dégagement ou s'adapter à des interfaces spécifiques à la conception. Leur largeur, profondeur, longueur et position doivent être clairement spécifiées pour garantir l’ajustement souhaité.

Zones encastrées et poches

Les évidements créent de l'espace dans un boîtier pour les composants internes ou les éléments structurels. Leurs dimensions doivent tenir compte de l'enveloppe des composants, de l'épaisseur de la paroi, de l'accès aux outils et du matériau restant nécessaire pour maintenir la rigidité.

Surfaces étagées

Différentes hauteurs de surface peuvent établir des niveaux de montage, des références d'alignement ou un espacement entre les pièces adjacentes. Ces surfaces doivent être dimensionnées à partir de références appropriées afin que leurs relations restent cohérentes lors de l'assemblage.

Trous et découpes personnalisés

Les trous et découpes peuvent accueillir des attaches, des connecteurs, des câbles et d'autres interfaces. Leur taille, leur emplacement et leur forme doivent correspondre aux composants d'accouplement concernés. Les trous filetés nécessitent également des spécifications de filetage et des profondeurs d'engagement clairement définies.

• Spécifiez la largeur, la profondeur et la position de la rainure.
• Identifiez les surfaces de montage critiques et les données de référence.
• Définissez les diamètres des trous, l'espacement et les détails du filetage.
• Confirmez que les évidements internes laissent un matériau structurel adéquat.
• Identifiez les surfaces cosmétiques et les interfaces fonctionnelles séparément.

3. Quels sont les principaux avantages ?

L'usinage CNC personnalisé permet aux concepteurs d'intégrer plusieurs détails fonctionnels dans un boîtier plutôt que de s'appuyer sur un profil de base qui nécessite d'importantes modifications secondaires.

Intégration plus précise des composants

Lorsque les dimensions critiques sont établies dans le dessin technique, les éléments usinés peuvent être positionnés pour s'adapter à l'assemblage prévu. Cela permet de réduire les problèmes de montage évitables et permet une installation reproductible.

Une plus grande flexibilité de conception

Les rainures, les poches, les surfaces étagées et les découpes personnalisées peuvent être adaptées à une configuration de produit spécifique. Cette flexibilité est utile pour les équipements spécialisés, les prototypes et les projets dont les exigences mécaniques changent.

Conception structurelle légère

L'aluminium offre une combinaison utile de densité, d'usinabilité et de performances structurelles relativement faibles. Des évidements correctement conçus peuvent éliminer les matériaux inutiles tout en préservant la résistance requise pour l'application prévue.

Cohérence fonctionnelle et visuelle

L'usinage contrôlé peut produire des arêtes définies, des dispositions de caractéristiques uniformes et une géométrie de surface cohérente. Une finition appropriée peut renforcer davantage l'apparence et les exigences environnementales du produit final.

Ces avantages dépendent de l'alliage, de la géométrie de la pièce, des tolérances, de la configuration d'usinage et de la méthode d'inspection. Les performances doivent donc être évaluées par rapport à l'application réelle plutôt que d'après le seul processus de fabrication.

4. Comment devez-vous sélectionner le matériau en aluminium ?

La sélection des matériaux affecte l'usinabilité, les propriétés mécaniques, le comportement à la corrosion, la finition de surface et le coût global. La qualité appropriée dépend des conditions de charge du boîtier, de l'environnement d'exploitation et des exigences fonctionnelles.

Les alliages techniques courants tels que le 6061 sont souvent envisagés pour les boîtiers usinés en raison de leur équilibre entre usinabilité et propriétés mécaniques. Cependant, l'alliage et l'état spécifiques doivent être confirmés auprès du fabricant plutôt que supposés pour chaque projet.

Pour plus d’informations, les acheteurs peuvent consulter le site Web de fabrication d’aluminium Boyuan et les détails de ses produits de boîtier usinés CNC.

5. Comment est fabriqué un boîtier en aluminium sur mesure ?

Un flux de fabrication fiable commence par la révision de la conception et se poursuit par l'usinage, la finition et la vérification dimensionnelle. La séquence exacte dépend de la géométrie de la pièce et des spécifications convenues.

1. Revue des dessins et du modèle :Le fabricant examine le modèle CAO, les dimensions, les tolérances, les surfaces critiques et l'assemblage prévu.
2. Confirmation matérielle :L'alliage d'aluminium requis et l'état du matériau sont convenus avant la production.
3. Préparation de la pièce :La matière est sélectionnée et sécurisée dans un montage adapté aux opérations d'usinage prévues.
4. Fraisage CNC :Les rainures, évidements, profils, marches et découpes accessibles sont usinés selon la conception approuvée.
5. Opérations supplémentaires :Le perçage, le taraudage, l'ébavurage ou d'autres opérations spécifiées sont effectués si nécessaire.
6. Finition des surfaces :Tout traitement convenu est appliqué après avoir pris en compte les effets dimensionnels et les surfaces fonctionnelles.
7. Inspection:Les dimensions critiques, les emplacements des fonctions, les filetages et les conditions de surface sont vérifiés par rapport au dessin.

Pour l'usinage 3 axes, l'accès aux outils et l'orientation de la pièce sont particulièrement importants. Certaines fonctionnalités complexes peuvent nécessiter un repositionnement de la pièce ou une modification de la configuration. L’examen de ces exigences avant la production permet d’identifier les ajustements de conception possibles et d’éviter les étapes d’usinage inutiles.

6. Quels détails de conception les acheteurs doivent-ils spécifier ?

Un dessin complet aide le fabricant à comprendre ce qui doit être produit et quelles dimensions sont les plus importantes. Des exigences ambiguës peuvent entraîner des éclaircissements supplémentaires, des retouches évitables ou des retards.

Avant de demander un devis, préparez les informations suivantes :

• Modèle CAO 3D :Fournissez un fichier approprié, tel que STEP, lorsqu'il est disponible.
• Dessin technique coté :Incluez les cotes globales, les emplacements des fonctions, les tolérances et les références de référence.
• Spécifications des rainures et des évidements :Définissez les largeurs, les profondeurs, les longueurs et leurs fonctions prévues.
• Détails du trou et du filetage :Identifiez les diamètres, les normes de filetage, les profondeurs et les exigences de position.
• Exigences matérielles :Indiquez l'alliage préféré ou demandez au fabricant de recommander une option appropriée.
• Traitement de surface :Précisez la finition, l'apparence et les surfaces requises qui doivent rester non traitées.
• Quantité commandée :Fournir un prototype, un échantillon et les quantités de production prévues, le cas échéant.
• Attentes en matière d'inspection :Identifiez les dimensions essentielles au fonctionnement et toute documentation d’inspection requise.

Il est également important d’éviter d’appliquer des tolérances inutilement strictes à chaque dimension. Concentrer des exigences plus strictes sur les interfaces critiques, les faces de contact et les fonctionnalités de localisation peut aider à équilibrer les performances fonctionnelles et les coûts de fabrication.

7. Où ces boîtiers sont-ils couramment utilisés ?

Un boîtier en aluminium usiné CNC avec rainures et découpes peut prendre en charge une variété d'applications où la géométrie personnalisée et l'intégration de composants sont importantes.

• Équipement électronique :Boîtiers et composants structurels avec ouvertures, points de montage ou dégagements internes définis.
• Machines industrielles :Composants personnalisés qui connectent, localisent ou prennent en charge des assemblages mécaniques.
• Systèmes de montage :Pièces avec fentes, surfaces étagées et fonctions de positionnement.
• Instrumentation:Boîtiers nécessitant des interfaces de composants spécifiques et des ouvertures soigneusement positionnées.
• Équipement spécialisé :Pièces à faible volume ou spécifiques à une application qui ne correspondent pas aux dimensions standard du boîtier.

L'adéquation de tout boîtier dépend de la conception complète, notamment des charges structurelles, des conditions thermiques, des exigences d'étanchéité et de l'exposition environnementale. Lorsqu'un blindage électrique, une protection contre la pénétration ou une dissipation thermique sont requis, ces fonctions doivent être conçues et vérifiées séparément.

8. Comment l'usinage CNC se compare-t-il aux autres méthodes ?

L'usinage CNC est particulièrement utile lorsqu'un composant nécessite des fonctionnalités personnalisées, un contrôle dimensionnel basé sur des dessins ou une flexibilité de conception. D'autres procédés de fabrication peuvent être plus économiques pour différentes conditions de production.

Le meilleur processus dépend du volume annuel, de la géométrie, des tolérances, du budget d'outillage et des exigences de livraison. Pour les boîtiers personnalisés comportant plusieurs caractéristiques usinées, un examen des dessins peut aider à déterminer si l'usinage CNC ou une combinaison de processus est plus approprié.

9. Comment évaluer la qualité de la fabrication ?

L'évaluation de la qualité doit se concentrer sur la question de savoir si le logement fini répond à ses exigences documentées. Une apparence soignée est utile, mais elle ne remplace pas la vérification dimensionnelle ou les contrôles fonctionnels.

Lors de l’évaluation d’un fournisseur, tenez compte de ces points de contrôle :

• Conformité dimensionnelle :Vérifiez les profondeurs de rainure critiques, les tailles de découpe, les positions des trous et les dimensions hors tout.
• Compatibilité d'assemblage :Vérifiez l'ajustement des pièces d'accouplement, des connecteurs, des fixations et des interfaces de montage, le cas échéant.
• État des surfaces :Inspectez les bavures, les rayures, les marques d’outils et autres défauts pertinents aux spécifications.
• Qualité du fil :Confirmez la taille, la profondeur et la facilité d'utilisation du filetage par rapport au dessin technique.
• Matériau et finition :Vérifiez que l'alliage et le traitement de surface convenus ont été fournis.
• Documentation:Convenez à l’avance des rapports dimensionnels, des enregistrements de matériaux ou d’autres documents d’inspection requis pour l’acceptation.

Pour les commandes répétées, des critères d'acceptation clairs et des révisions contrôlées des dessins aident à maintenir la cohérence entre les lots de production. Les fournisseurs doivent également être informés de tout changement dans l'utilisation prévue du produit qui pourrait affecter les exigences d'usinage ou d'inspection.

10. Questions fréquemment posées

1. Boyuan peut-il fabriquer un boîtier en aluminium usiné CNC avec des rainures et des découpes selon un dessin personnalisé ?

Oui. Boyuan Hardware accepte les exigences de logement personnalisées basées sur les dessins du client et les besoins structurels spécifiés. La faisabilité de la fabrication dépend de la géométrie de la pièce, des fonctionnalités requises et de la configuration d'usinage disponible.

2. Les rainures et les zones en retrait peuvent-elles être réalisées avec le fraisage CNC à 3 axes ?

Oui, à condition que les fonctionnalités soient accessibles aux outils de coupe et adaptées à la configuration sélectionnée. Les fonctionnalités difficiles d'accès peuvent nécessiter un repositionnement, des configurations supplémentaires ou des modifications de conception.

3. Quelles informations dois-je fournir pour un devis ?

Fournissez un dessin coté ou un modèle CAO 3D, les exigences en matière de matériaux, les tolérances critiques, l'état de surface, la quantité commandée et toute exigence d'inspection particulière. Ces détails aident le fabricant à évaluer la faisabilité et à préparer un devis plus pertinent.

4. Le boîtier peut-il inclure des trous, des fentes et des surfaces étagées dans un seul composant ?

Ces fonctionnalités peuvent souvent être combinées en un seul modèle. Leur compatibilité dépend de l'accessibilité de l'outil, de l'épaisseur de la paroi, du positionnement de la pièce et de la séquence globale d'usinage.

5. Comment puis-je réduire le coût d’un boîtier en aluminium sur mesure ?

Utilisez des dimensions pratiques, évitez les poches inutilement profondes ou étroites, normalisez les spécifications de trous et de filetage lorsque cela est possible et appliquez des tolérances strictes uniquement lorsque la fonction l'exige. Un examen précoce des dessins peut identifier les opportunités de simplification de l’usinage.

6. Un alliage d’aluminium particulier convient-il à chaque application de boîtier ?

Non. Le choix de l’alliage dépend de la résistance, de l’usinabilité, de l’exposition à la corrosion, des conditions de fonctionnement et des exigences de finition. Confirmez la qualité du matériau auprès du fabricant avant la production.

7. Comment puis-je confirmer que la pièce finie répond à mes exigences ?

Définir des critères d'acceptation mesurables dans le dessin technique et convenir des méthodes d'inspection avant la production. Les dimensions critiques, les emplacements des fonctionnalités, les filetages et les interfaces de raccordement doivent faire l'objet d'une attention particulière.

11. Comment démarrer votre projet de logement sur mesure ?

Un boîtier en aluminium usiné CNC bien conçu avec rainures et découpes combine géométrie fonctionnelle et fabricabilité pratique. En définissant l'objectif de chaque rainure, évidement, trou et découpe, les acheteurs peuvent améliorer la compatibilité des assemblages, clarifier les attentes en matière de qualité et prendre des décisions plus éclairées concernant les coûts de production.

Boyuan Hardware propose des solutions personnalisées de boîtiers en aluminium usinés CNC, basées sur les dessins du client et les exigences structurelles. Que vous développiez un nouveau composant électronique, affiniez un assemblage industriel ou recherchiez une pièce de montage spécialisée, une communication précoce peut aider à établir la bonne approche de fabrication. Passez en revue les spécifications du produit et les détails de personnalisation, préparez vos dessins etContactez-nouspour discuter des exigences de votre projet et demander un devis.
