Boîtier en aluminium pour dispositif de communication 48 × 33 mm

La hauteur de 33 mm peut accueillir des PCB, des connecteurs, des borniers, des modules d'alimentation et d'autres composants de hauteur modérée, tandis que la largeur de 48 mm prend en charge des cartes plus grandes et des configurations multiports. Il cible les équipements électroniques qui nécessitent un véritable espace de montage interne, plusieurs interfaces et une résistance structurelle, mais ne justifient pas un grand châssis en aluminium.

Le corps du profilé peut être coupé à longueur et fini avec des plaques d'extrémité, un usinage CNC, des trous de montage, des ouvertures d'interface, des trous filetés, des logos et un traitement de surface. Boyuan Hardware, avec plus de 20 ans d'expérience et une usine d'environ 10 000㎡, gère la découpe, la CNC à trois axes, le perçage, le taraudage, le traitement de surface, la gravure laser, la sérigraphie, l'inspection et l'assemblage.

Définition du produit

Le boîtier de dispositif de communication en aluminium de 48 × 33 mm est un boîtier de dispositif électronique en aluminium extrudé doté d'un espace interne relativement vaste, avec une section transversale d'environ 48 mm × 33 mm.

Par rapport aux spécifications discrètes telles que 19 mm, 23 mm et 25 mm, la hauteur de 33 mm offre un espace de montage plus important pour les PCB, connecteurs, borniers, modules d'alimentation et autres composants électroniques d'une certaine hauteur. Dans le même temps, la largeur de 48 mm peut également répondre aux exigences de disposition des circuits imprimés plus grands et des structures multi-interfaces.

Par conséquent, cette spécification est plus adaptée aux équipements électroniques qui ont certaines exigences en matière d'espace de montage interne, de nombre d'interfaces et de résistance structurelle, mais qui ne souhaitent pas utiliser un grand châssis en aluminium.

Les applications typiques incluent :

• Modules de contrôle industriels
• Équipement d'acquisition de données
• Matériel de communication
• Équipement de conversion de signal
• Matériel de mesure et de test
• Modules de puissance et de contrôle
• IoT et appareils électroniques embarqués
• Petits instruments et équipements

Le corps du profilé en aluminium peut être coupé en fonction de la longueur du produit et combiné avec des plaques d'extrémité, un usinage CNC, des trous de montage, des ouvertures d'interface, des trous filetés, un logo et un traitement de surface pour former un boîtier complet d'appareil électronique.

Avantages principaux

1. Hauteur de 33 mm, offrant plus d'espace pour les composants internes

La caractéristique la plus évidente du 48 × 33 mm est sa hauteur de section transversale de 33 mm.

Comparé aux boîtiers en aluminium à profil bas, il peut accueillir davantage de composants électroniques avec une certaine hauteur, il ne se limite donc pas aux PCB minces.

Par exemple:

• Borniers
• Connecteurs
• Commutateurs
• Modules de puissance
• Composants PCB traversants
• Petits modules de contrôle
• Modules de communication
• Composants de capteur et d'interface

Pour les produits électroniques dotés de structures internes relativement complexes, la hauteur de 33 mm offre une plus grande marge de conception.

La hauteur intérieure utile réelle doit encore être confirmée en fonction de l'épaisseur de la paroi du profilé et de la structure spécifique de la section transversale.

2. Largeur de 48 mm, adaptée aux circuits imprimés et aux dispositions multi-interfaces.

La largeur de 48 mm offre un espace latéral plus grand que les sections transversales plus étroites telles que 35 mm, 38 mm et 40 mm.

Par conséquent, il peut organiser de manière plus flexible : PCB + borniers + interfaces + composants de contrôle.

Pour les produits qui doivent définir plusieurs interfaces sur la face d'extrémité ou sur le côté, cela peut également fournir un meilleur espace de disposition d'ouverture.

3. Dimensions équilibrées, adaptées aux appareils électroniques compacts

48 × 33 mm n'est pas une grande spécification de châssis, mais une taille entre les petits modules électroniques et les équipements électroniques plus grands.

Il convient aux produits électroniques qui :

• Besoin de plus d'espace interne que les boîtiers à profil bas
• Pas besoin d'un gros châssis
• Besoin d'installer plusieurs composants électroniques
• Besoin de plusieurs interfaces externes
• Vous souhaitez garder l'ensemble du produit compact

Par conséquent, cette taille est particulièrement adaptée comme boîtier en aluminium pour les petits équipements électroniques industriels et les équipements de contrôle.

4. Convient aux séries de produits de différentes longueurs

La section transversale du profilé en aluminium reste inchangée et différents modèles de produits peuvent être formés simplement en ajustant la longueur en fonction du PCB interne et du nombre de composants.

Par exemple:

• Version courte → petits modules de contrôle
• Longueur moyenne → PCB + interfaces + composants de contrôle
• Version plus longue → appareils d'acquisition de données, de communication ou multi-interfaces

Pour une même série de produits, cela peut réduire le besoin de réaménager des armoires avec des sections transversales différentes.

Spécifications techniques

Les paramètres spécifiques tels que la qualité de l'alliage d'aluminium, l'épaisseur de la paroi du profilé, les dimensions internes, la plage de longueurs, les tolérances d'usinage et les couleurs du traitement de surface doivent être soumis aux dessins du produit réel et aux exigences de commande.

Scénarios d'application

1. Modules de contrôle industriels

48 × 33 mm a un espace interne plus grand que les boîtiers à profil bas, il convient donc à certains petits équipements de contrôle industriel.

Par exemple:

• Modules de contrôle industriels
• Modules d'interface de contrôle
• Modules d'E/S
• Contrôleurs embarqués
• Contrôleurs électroniques industriels

Si les PCB, les bornes, les connecteurs et les composants de contrôle doivent être installés en interne en même temps, 48 ​​× 33 mm peuvent fournir un espace structurel plus important.

2. Équipement d’acquisition de données et de mesure

L'équipement d'acquisition de données doit généralement installer des PCB, des interfaces de signal, des borniers et d'autres composants électroniques.

La largeur de 48 mm peut satisfaire une disposition latérale relativement riche, et la hauteur de 33 mm peut accueillir des composants d'une certaine hauteur.

Convient pour :

• Modules d'acquisition de données
• Équipement d'acquisition de données
• Modules de mesure
• Modules de traitement du signal
• Dispositifs d'interface de capteur

3. Modules de conversion de signaux

Les produits de conversion de signal peuvent nécessiter plusieurs interfaces d'entrée/sortie et des circuits imprimés internes.

48 × 33 mm peuvent fournir un espace de montage relativement suffisant pour les PCB et les interfaces.

Par exemple:

• Modules de conversion de signaux
• Modules d'interface de signaux
• Convertisseurs de signaux industriels
• Périphériques d'interface de communication

4. Équipements de communication et de réseau industriels

Pour les petits équipements de communication nécessitant l'installation d'interfaces de communication, de PCB et de composants électroniques associés, un boîtier en aluminium extrudé de 48 × 33 mm peut être utilisé.

Convient pour :

• Modules de communication
• Appareils de communication industriels
• Équipement de transmission de données
• Modules d'interface réseau
• Electronique de communication embarquée

5. Petits modules d'alimentation et de contrôle

Par rapport aux boîtiers électroniques à profil bas, la hauteur de 33 mm offre plus d'espace de montage interne, de sorte qu'il peut également être utilisé pour certains petits produits électroniques de puissance et de contrôle.

Par exemple:

• Modules de contrôle de puissance
• Modules de puissance électroniques
• Unités de contrôle
• Modules d'interface de puissance

Sa pertinence spécifique doit être confirmée en fonction des dimensions internes des composants et des exigences de dissipation thermique.

6. Instruments de test et de mesure

48 × 33 mm peuvent être utilisés pour certains petits équipements électroniques de test et de mesure.

Par exemple:

• Modules de tests électroniques
• Appareils de mesure
• Équipement de test de signaux
• Équipement de surveillance
• Electronique de laboratoire

Si le produit nécessite un écran, plusieurs interfaces ou un circuit interne relativement complexe, cette taille offre également plus d'espace structurel que les boîtiers ultra-fins.

Paramètres de personnalisation

FAQ

Q1 : À quels produits le boîtier en aluminium de 48 × 33 mm est-il adapté ?

Le boîtier de dispositif de communication en aluminium de 48 × 33 mm est plus adapté au contrôle industriel, à l'acquisition de données, à la communication, à la conversion de signal, aux tests et mesures, ainsi qu'à d'autres petits équipements électroniques nécessitant un certain espace de montage interne.

Q2 : 48 × 33 mm convient-il à l'installation de PCB ?

Oui. La conception structurelle peut être réalisée en fonction des dimensions du PCB, de la hauteur des composants et de la méthode de montage.

Q3 : Quelle est la différence entre 48×33 mm et 44×25 mm ?

48 × 33 mm est plus grand en largeur et en hauteur, il peut donc fournir un espace interne plus spacieux et convient mieux aux produits avec des dimensions de PCB plus grandes, des composants plus hauts ou plus d'interfaces.

44 × 25 mm est plus compact et convient aux modules électroniques souhaitant contrôler le volume global du produit.

Q4 : Quelle est la différence entre 48×33 mm et 38×29 mm ?

Les deux appartiennent à des enceintes compactes d’une certaine hauteur.

48 × 33 mm a une section transversale globale plus grande, il est donc plus adapté aux produits nécessitant un plus grand espace PCB, plus d'interfaces ou plus de composants internes.

38 × 29 mm est plus compact, adapté aux équipements électroniques ayant des exigences plus strictes en matière de dimensions externes globales.

Q5 : La longueur de 48 × 33 mm peut-elle être personnalisée ?

La coupe en longueur peut être effectuée en fonction de la structure du produit et des exigences réelles d'usinage.

Q6 : Les trous d’interface peuvent-ils être usinés ?

Oui. Les ouvertures CNC peuvent être réalisées en fonction des dimensions réelles des USB, RJ45, connecteurs, borniers, interfaces d'alimentation, etc.

Q7 : Les trous de montage et les trous filetés peuvent-ils être usinés ?

Oui. Le perçage, le taraudage et autres usinages peuvent être effectués en fonction de la structure d'assemblage du produit.

Q8 : Une fenêtre d’affichage peut-elle être usinée ?

Si le produit doit installer un module d'affichage, l'usinage d'ouverture correspondant peut être effectué sur le boîtier selon les dessins réels.

Q9 : Que faire si je ne suis pas sûr que le format 48 × 33 mm soit adapté à mon produit ?

Vous pouvez fournir : les dimensions du PCB + la hauteur maximale des composants + les positions de l'interface + les exigences de longueur du produit.

Ces informations peuvent être utilisées pour un jugement préliminaire quant à savoir si cette section transversale est appropriée.

Quelles informations sont nécessaires pour acheter ?

Si vous ne disposez pas actuellement de dessins complets du boîtier, vous pouvez également d'abord fournir les dimensions du PCB, la hauteur des composants internes et les exigences globales en matière de dimensions du produit pour une évaluation préliminaire.

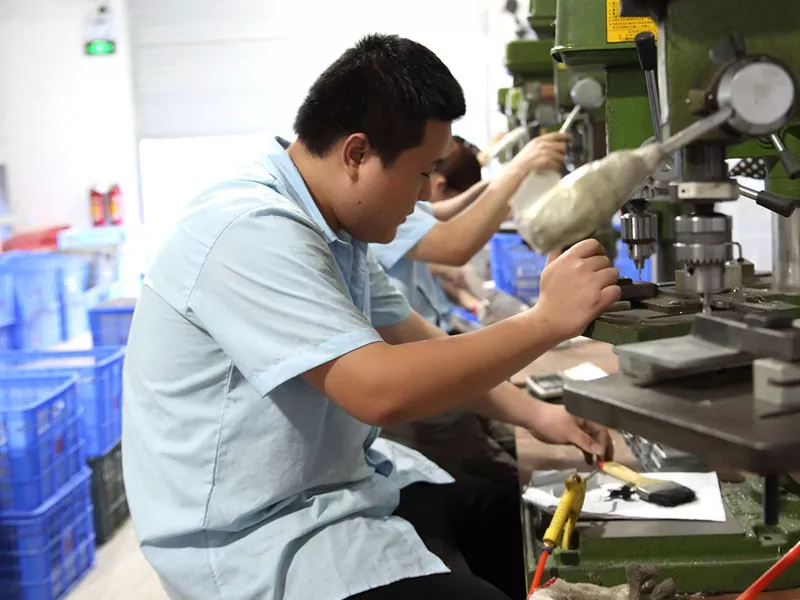

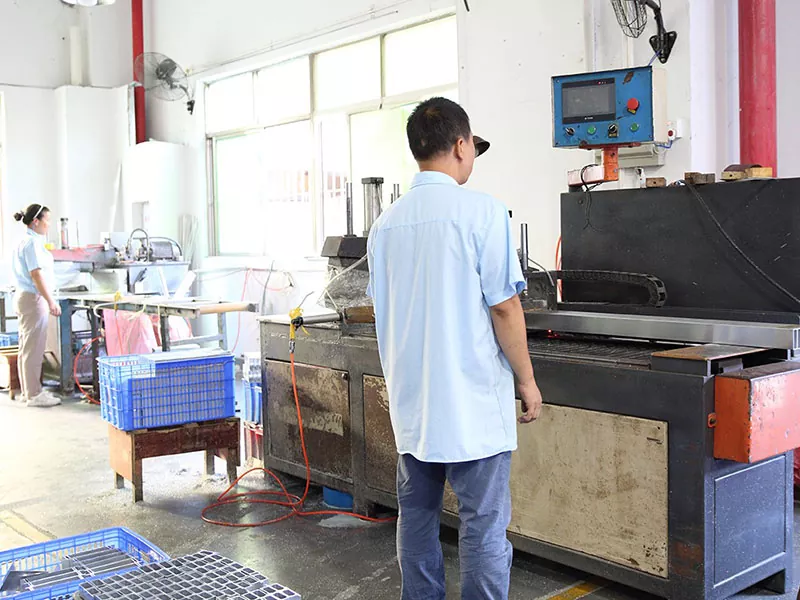

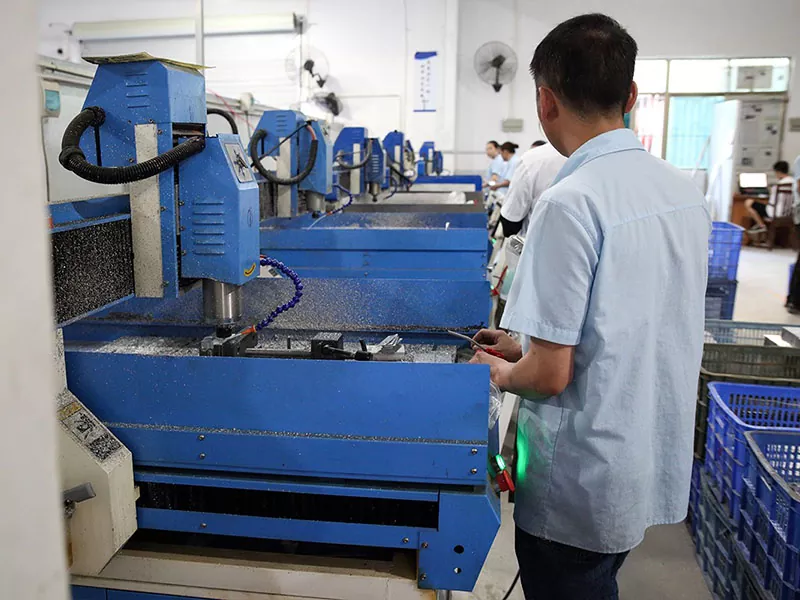

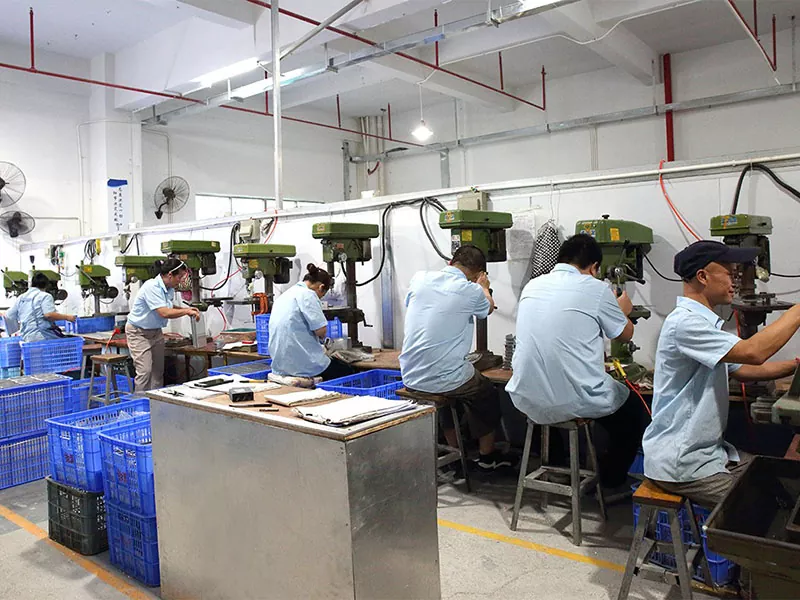

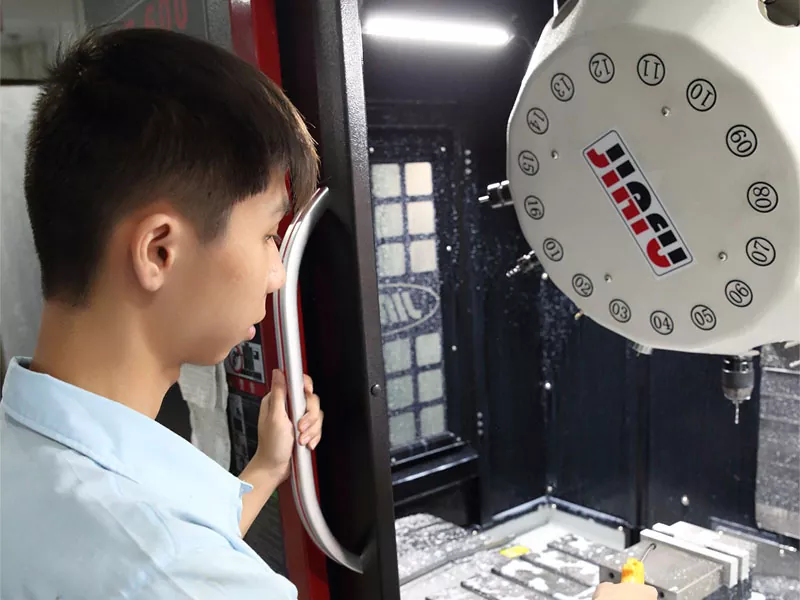

Spectacle d'atelier
