Boîtier en aluminium pour module GPS 58 × 24 mm

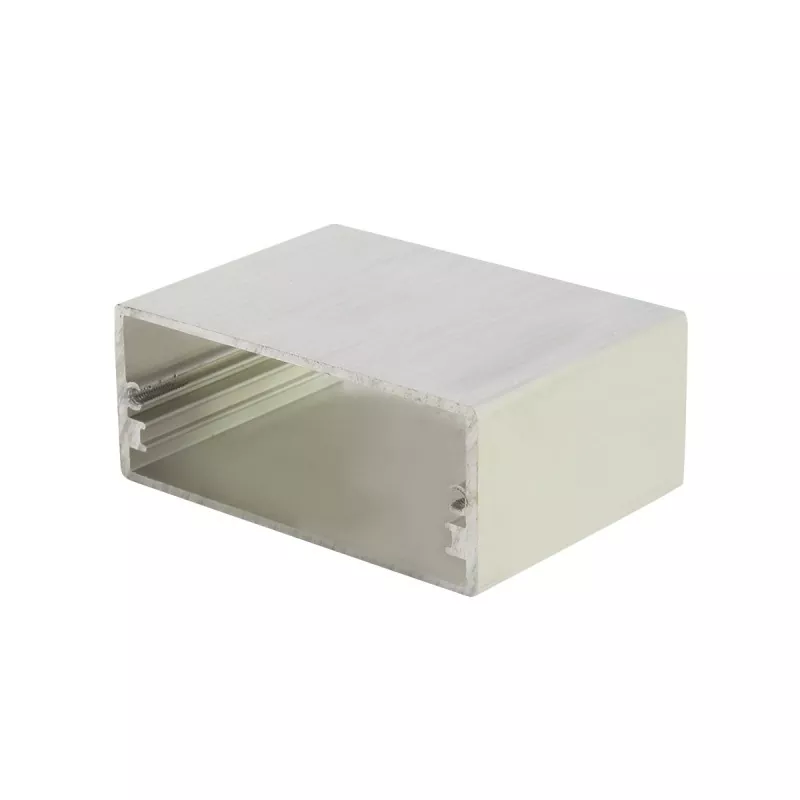

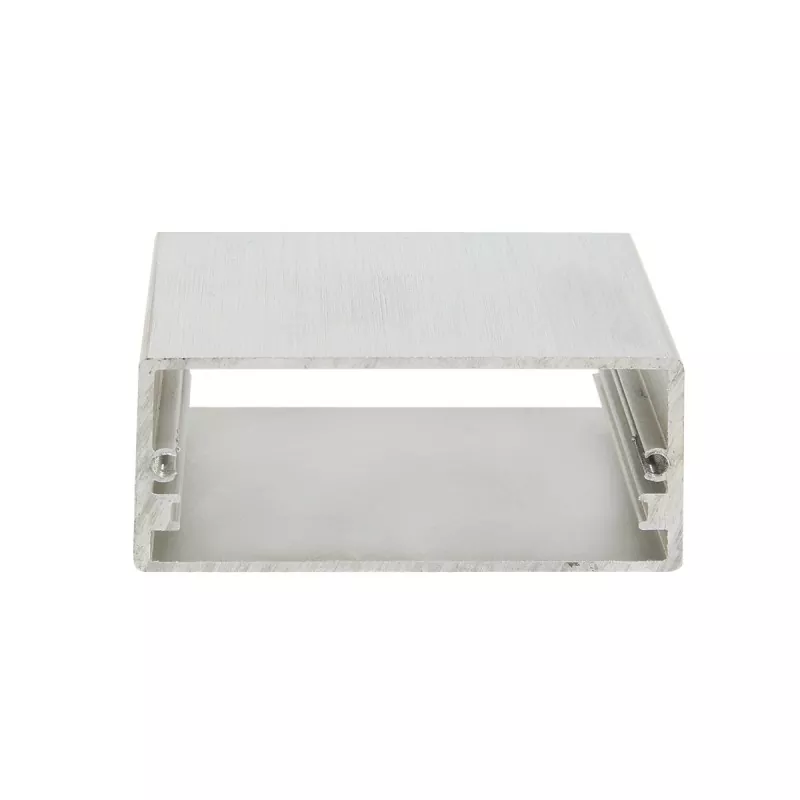

Boîtier en aluminium pour module GPS 58 × 24 mm — un boîtier large et mince en aluminium extrudé qui ajoute un peu de largeur supplémentaire pour le positionnement et la mesure de l'électronique. La largeur de 58 mm dépasse les profils courants de 52 à 57 mm, permettant des circuits imprimés plus grands, des écrans plus grands et davantage de modules de fonction côte à côte, tandis que la hauteur de 24 mm conserve une apparence mince et permet d'éviter les petits transformateurs, les condensateurs électrolytiques (généralement de 18 à 22 mm), les relais et les composants de hauteur moyenne.

Le corps du profilé est coupé à la longueur requise et complété par des plaques d'extrémité, un usinage CNC et des processus associés. Les emplacements pour cartes internes permettent au PCB de glisser et d'être fixé sans vis supplémentaires, offrant une vitesse d'assemblage que les autres types de boîtiers ne peuvent égaler.

Par rapport aux boîtiers en plastique, le corps en aluminium offre une meilleure résistance structurelle et une finition métallique, et prend en charge les interfaces usinées CNC, les trous de montage, les trous filetés, les trous d'antenne SMA et les fentes de dissipation thermique.

Boyuan Hardware, avec plus de 20 ans d'expérience et une usine d'environ 10 000㎡, propose des services de découpe, CNC, perçage, taraudage, traitement de surface, gravure laser, sérigraphie, inspection et assemblage.

Caractéristiques du produit

01 | Conception mince et large de 58 × 24 mm

La section transversale de 58 mm de large × 24 mm de haut offre un espace d'emballage suffisant pour les équipements électroniques.

La largeur de 58 mm est plus large que les spécifications courantes de 52 à 57 mm, s'adaptant à des configurations de circuits imprimés plus grandes et prenant en charge davantage de modules de fonction côte à côte et de conception d'interface, répondant ainsi aux exigences de configuration d'entrée/sortie multicanal ; la hauteur de 24 mm conserve une apparence mince de l'appareil tout en offrant un espace de montage de composants suffisant, pouvant accueillir de petits transformateurs, des condensateurs électrolytiques (généralement de 18 à 22 mm de hauteur), des relais et des composants de hauteur moyenne, répondant ainsi aux besoins d'intégration de systèmes de circuits relativement complexes.

02 | Structure en aluminium extrudé

Le corps du boîtier est formé par extrusion de profilés en alliage d'aluminium. La taille de la section transversale du boîtier en aluminium extrudé est fixe, tandis que la longueur peut être coupée en fonction des exigences réelles du produit. Par conséquent, le même boîtier de spécifications peut s'adapter à des PCB et des modules électroniques de différentes longueurs. Cette structure est particulièrement adaptée aux produits électroniques nécessitant un développement en série.

03 | Convient au montage sur PCB

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires.

04 | Prise en charge de l'usinage personnalisé CNC

Le profil standard n'est que le point de départ. Boyuan Hardware peut effectuer un usinage CNC sur le boîtier en aluminium de 58 × 24 mm selon les dessins du client, notamment :

• Ouvertures d'interface (USB, RJ45, fiches aviation, interfaces BNC, interfaces d'alimentation, interfaces d'antenne SMA, etc.)
• Trous de vis et trous de positionnement
• Trous filetés et trous lamés
• Fentes de dissipation thermique et trous de ventilation
• Ouvertures des fenêtres moustiquaires
• Trous de boutonnières et trous d'interrupteur
• Trous de montage et trous de montage mural
• Rainures et marches
• Chanfreinage
• Autres structures personnalisées

05 | Longueur personnalisable selon le produit

58 × 24 mm est la spécification de section transversale du boîtier et la longueur du produit peut être coupée en fonction des dimensions réelles de l'équipement. La longueur usinable spécifique est confirmée en fonction des exigences du matériau, du traitement de surface et du produit.

06 | Performance efficace de dissipation thermique

L'alliage d'aluminium a une excellente conductivité thermique. Combiné avec la conception du corps de 58 mm de large, il peut aider efficacement les composants internes à dissiper la chaleur et à prolonger la durée de vie de l'équipement.

07 | Le boîtier métallique allie structure et apparence

L'alliage d'aluminium est léger et présente de bonnes performances structurelles, tout en conservant une texture métallique naturelle. Grâce à des traitements de surface tels que le brossage, le sablage et l'anodisation, différents effets d'apparence peuvent être obtenus, donnant aux équipements électroniques une apparence de produit plus professionnelle.

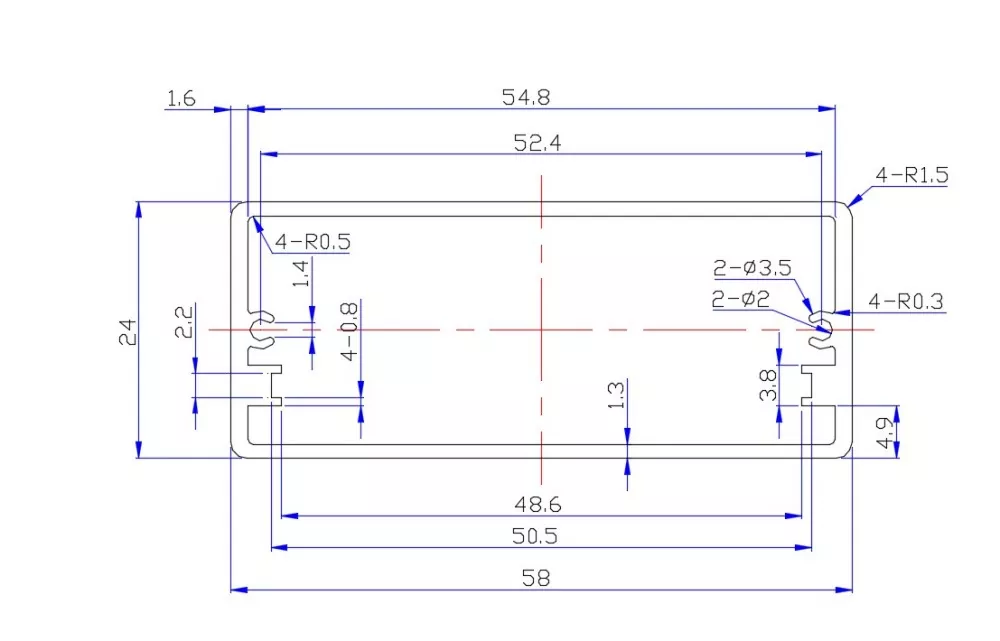

Spécifications techniques

Note: Les qualités de matériaux spécifiques, l'épaisseur de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de traitement de surface doivent être soumises aux dessins de produits réels et aux exigences de commande.

À quels produits le boîtier en aluminium de 58 × 24 mm est-il adapté ?

Le boîtier en aluminium pour module GPS 58 × 24 mm appartient à la catégorie des boîtiers minces en aluminium à corps large : la largeur de 58 mm peut accueillir des circuits imprimés plus grands et davantage de modules de fonction côte à côte ; la hauteur de 24 mm conserve une apparence mince tout en offrant un grand espace interne. Cette spécification est largement utilisée dans les instruments et les compteurs, les communications électriques, l'ingénierie des métros, les équipements médicaux, les systèmes de sonorisation et d'autres industries.

1. Instruments, compteurs et équipements de mesure

58 × 24 mm est une solution d'emballage idéale pour les produits d'instruments et de compteurs :

• Niveaux numériques/inclinomètres numériques
• Boîtiers d'instruments et de compteurs
• Instruments d'acquisition de données
• Boîtiers générateurs de signaux
• Analyseurs de puissance
• Équipement de test
• Instruments de mesure de précision

Pourquoi le 58×24 mm convient-il aux instruments et aux compteurs ? 58 × 24 mm est une spécification de taille classique pour les instruments de mesure tels que les niveaux numériques et les inclinomètres : la largeur de 58 mm est plus large que 57 mm, adaptée aux écrans LCD plus grands et aux circuits imprimés de mesure plus complexes. La hauteur de 24 mm offre une épaisseur de préhension confortable et le boîtier en alliage d'aluminium offre une excellente résistance aux chocs et à la torsion, garantissant la précision des mesures.

2. GPS/GPRS et équipement de suivi de positionnement

• Boîtiers de modules GPS/GPRS
• Traceurs GPS pour véhicules
• Dispositifs de positionnement et de suivi des actifs
• Modules de positionnement extérieur
• Petites boîtes de jonction électroniques

Pourquoi le 58×24 mm convient-il aux trackers GPS ? Les dispositifs de suivi GPS nécessitent une disposition de circuit imprimé plus large pour accueillir les modules GPS, les modules de communication, les antennes et les batteries. La largeur de 58 mm offre un espace de montage plus important et l'épaisseur de 24 mm convient pour se cacher à l'intérieur des véhicules ou des équipements.

3. Modules de communication et équipements sans fil

• Modules de communication
• Plateformes sans fil
• Modules de conversion de signaux
• Boîtiers d'amplificateur de signal
• Terminaux de plate-forme sans fil
• Modules de transmission de données
• Serveurs vidéo
• Routeurs, récepteurs sans fil

4. Boîtiers de blindage et applications anti-interférences

Le boîtier en aluminium de 58 × 24 mm peut constituer une bonne solution de blindage électromagnétique :

• Boîtiers de blindage électronique
• Coffrets pour dispositifs anti-interférences
• Blindage du module haute fréquence
• Boîtiers de protection de circuits de précision

Le matériau en alliage d'aluminium lui-même présente de bonnes performances de blindage électromagnétique, empêchant efficacement les interférences électromagnétiques.

5. Modules d'alimentation

• Boîtiers d'alimentation pour véhicules
• Boîtiers d'onduleur
• Boîtiers en aluminium pour redresseur
• Modules convertisseurs DC-DC
• Modules d'alimentation à découpage

6. Modules de contrôle industriel et d'automatisation

• Contrôleurs industriels
• Modules de contrôleur logique programmable (PLC)
• Modules de contrôle de mouvement
• Modules d'extension d'E/S
• Équipement de contrôle d'automatisation

7. Équipement médical

• Coffrets pour équipements médicaux
• Modules de test
• Modules d'équipement de surveillance
• Instruments médicaux portables

8. Sonorisation et équipement audio

• Équipement de système de sonorisation
• Circuits amplificateurs
• Équipement audio

Que peut-on personnaliser pour le boîtier en aluminium 58 × 24 mm ?

Traitement de surface

Anodisation

L'anodisation est l'une des méthodes de traitement de surface couramment utilisées pour les boîtiers en aluminium. Il peut modifier l'apparence et les propriétés de la surface en aluminium et obtenir différents effets de couleur.

Sablage

Le sablage peut former une texture mate uniforme sur la surface en aluminium, adaptée aux équipements électroniques industriels et aux boîtiers d'instruments.

Brossage

Le brossage peut former des textures métalliques régulières, permettant au produit de conserver une texture métallique évidente en alliage d'aluminium.

Gravure Laser

Les éléments suivants peuvent être usinés sur la surface du boîtier en aluminium du module GPS 58 × 24 mm :

• Logo
• Modèle de produit
• Identification des interfaces
• Numéro de produit
• Texte et motifs

Sérigraphie

Convient pour l'usinage de logos multicolores, de textes et d'identification de fonctions.

Usinage personnalisé de boîtiers en aluminium professionnels

Nous produisons non seulement des boîtiers en aluminium standard, mais pouvons également les personnaliser en fonction des structures de produits du client.

Les clients doivent uniquement fournir :

Dessins 2D / modèles 3D / échantillons physiques / dimensions du produit

Nous pouvons ensuite effectuer une évaluation de l’usinage en fonction des exigences réelles du produit.

L'usinage CNC répond aux exigences non standard

Pour les produits qui ne peuvent pas être directement satisfaits par le profil standard 58×24 mm, la personnalisation peut être réalisée par usinage CNC ultérieur.

Par exemple:

Ouvertures d'interface + fenêtres d'écran + trous de montage + trous filetés + fentes de dissipation thermique + rainures + marches + logo

Tous peuvent être usinés selon les dessins du client.

Guide de sélection des produits

Si la largeur de votre PCB est proche de 58 mm

58 × 24 mm est un choix idéal : la largeur de 58 mm offre un espace de routage de PCB plus important et une disposition d'interface plus côte à côte, et est plus large que les spécifications courantes de 52 à 57 mm.

Si votre appareil est un instrument ou un compteur

58 × 24 mm est une spécification classique pour les niveaux numériques, les inclinomètres, les instruments de test et autres équipements de mesure. La largeur de 58 mm s'adapte aux écrans plus grands et aux circuits imprimés plus complexes, et l'épaisseur de 24 mm offre une prise en main confortable.

Si votre appareil contient des composants de hauteur moyenne

La hauteur de 24 mm peut accueillir de petits transformateurs, des condensateurs électrolytiques (18-22 mm), des relais et des composants de hauteur moyenne, adaptés aux équipements électroniques nécessitant un certain espace vertical interne.

Si votre appareil a besoin d'une apparence mince

La hauteur de 24 mm conserve une apparence mince tout en offrant un espace interne suffisant, équilibrant esthétique et intégralité fonctionnelle.

Si vous avez besoin d'une compatibilité avec plusieurs interfaces

La largeur de 58 mm prend en charge la disposition côte à côte de plusieurs interfaces telles que RJ45, fiches aviation, interfaces d'antenne BNC, USB et SMA, adaptées aux équipements de communication et de mesure nécessitant des interfaces riches.

Si votre appareil a besoin d'une bonne dissipation thermique

Le boîtier en alliage d'aluminium présente une excellente conductivité thermique. Combiné avec la conception du corps de 58 mm de large, il peut aider efficacement les composants internes à dissiper la chaleur.

Si les longueurs des PCB diffèrent

Le profil peut être coupé en fonction de la longueur du produit, et la même spécification de section transversale peut s'adapter à des produits de différentes longueurs.

Spectacle d'atelier

FAQ

1. À quels produits le boîtier en aluminium de 58 × 24 mm est-il adapté ?

58 × 24 mm appartient à la catégorie des boîtiers minces en aluminium à corps large. Les applications principales incluent les instruments et compteurs (niveaux numériques, inclinomètres), les modules GPS/GPRS, les modules de communication, les boîtiers de blindage, les boîtiers d'alimentation des véhicules, les serveurs vidéo, les plates-formes sans fil, les boîtiers d'onduleurs, les équipements médicaux, les systèmes de sonorisation, etc. La largeur de 58 mm offre un espace de disposition de circuit imprimé plus important et la hauteur de 24 mm peut accueillir des composants de hauteur moyenne tout en conservant une apparence mince.

2. La longueur du boîtier est-elle de 58 × 24 mm ?

Le n° 58 × 24 mm fait référence à la taille de la section transversale du boîtier (largeur × hauteur). La longueur du produit peut être coupée en fonction de l'équipement réel et de la longueur du PCB.

3. La longueur du boîtier en aluminium de 58 × 24 mm peut-elle être personnalisée ?

Oui. La longueur du boîtier en aluminium extrudé peut être coupée selon les exigences du produit. La longueur spécifique doit être confirmée en combinaison avec le matériau, le traitement de surface et la structure du produit.

4. La hauteur de 24 mm peut-elle accueillir des condensateurs électrolytiques ?

Oui. Les condensateurs électrolytiques courants mesurent généralement entre 18 et 22 mm de hauteur, et la hauteur interne de 24 mm peut parfaitement les accueillir. Une confirmation spécifique est nécessaire en fonction des dimensions de vos composants.

5. Quelle est la différence entre une largeur de 58 mm et une largeur de 57 mm ?

58 mm est 1 mm plus large que 57 mm. Bien que la différence soit faible, elle offre plus d'espace pour le routage des PCB et facilite l'hébergement d'écrans plus grands ou de plusieurs interfaces côte à côte.

6. Le format 58×24 mm convient-il aux niveaux numériques ?

Très approprié. Les instruments de mesure tels que les niveaux numériques et les inclinomètres utilisent généralement des boîtiers en alliage d'aluminium de 58 × 24 mm. La largeur de 58 mm s'adapte aux grands écrans et l'épaisseur de 24 mm offre une prise en main confortable.

7. Des trous de dissipation thermique peuvent-ils être pratiqués sur le boîtier en aluminium ?

Oui. Boyuan Hardware peut usiner des fentes de dissipation thermique, des trous de ventilation et d'autres structures de dissipation thermique selon les dessins du client pour aider l'équipement à dissiper la chaleur.

8. Les interfaces d’antenne SMA peuvent-elles être usinées ?

L'usinage CNC peut être effectué sur les positions d'interface correspondantes selon les dessins du client. La largeur de 58 mm peut accueillir une disposition côte à côte de plusieurs interfaces. Il convient de confirmer s'il est spécifiquement adapté à l'usinage en fonction des dimensions de l'interface et de la structure du boîtier.

9. Un PCB peut-il être installé ?

Oui. Le boîtier en aluminium de 58 × 24 mm est équipé en standard d'emplacements pour cartes de circuit imprimé internes, et le PCB peut être directement inséré et fixé sans vis supplémentaires. Les structures de montage correspondantes peuvent également être conçues en fonction des dimensions du PCB et de la méthode de montage.

10. Que faire si 58 × 24 mm ne convient pas à mon PCB ?

Vous pouvez nous envoyer les dimensions du PCB, la structure du produit ou le modèle 3D. Boyuan Hardware peut aider à confirmer si la spécification 58 × 24 mm est adaptée aux dimensions réelles, et peut également choisir d'autres spécifications de profilés en aluminium ou effectuer un usinage personnalisé.
