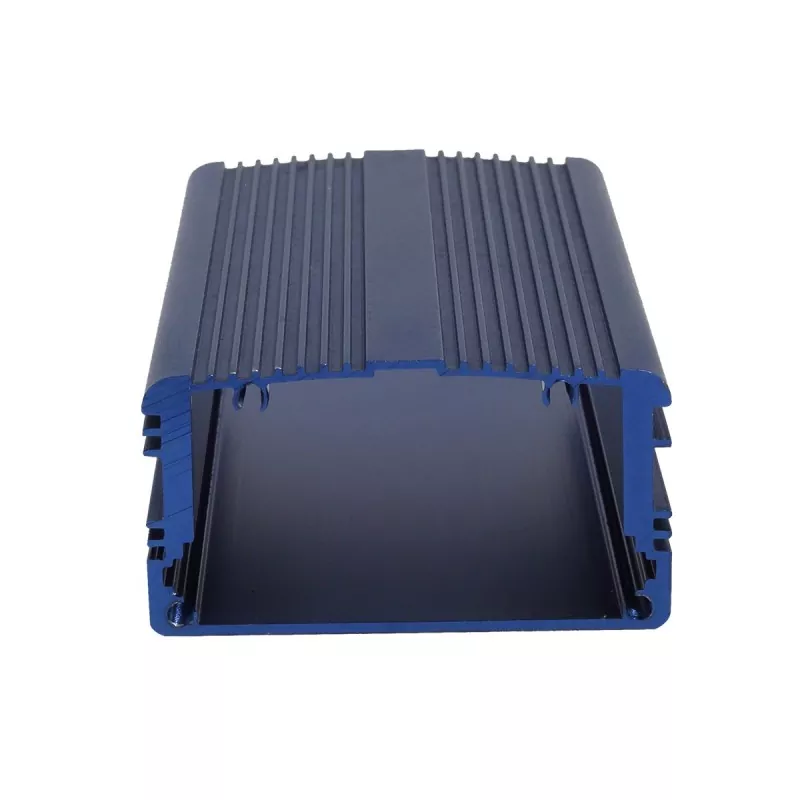

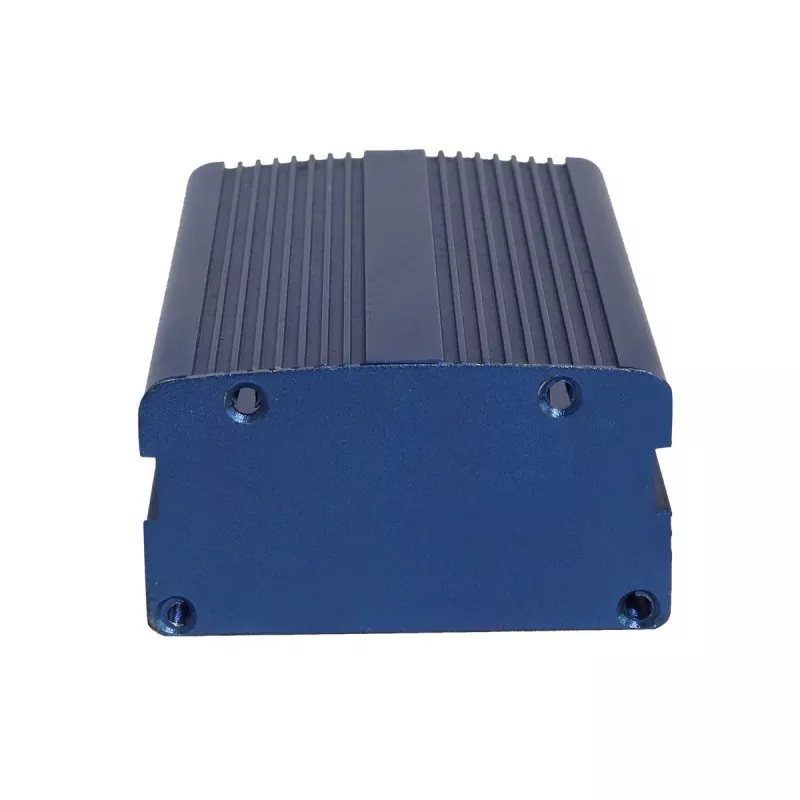

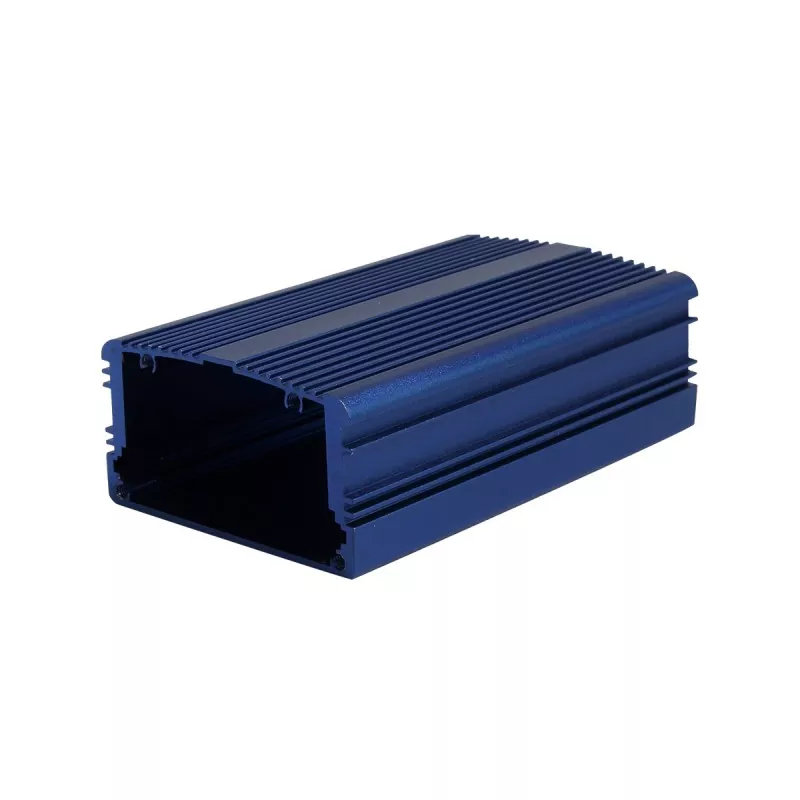

Boîtier de boîte de commande industriel en aluminium de 60 × 33 mm

La largeur de 60 mm offre un grand espace de disposition pour les circuits imprimés, capable d'accueillir des circuits imprimés de plus grande taille et plusieurs interfaces disposées côte à côte ; la hauteur de 33 mm offre un espace vertical interne suffisant, capable d'accueillir des composants plus élevés (tels que des condensateurs électrolytiques d'une hauteur d'environ 30 mm, des petits transformateurs, des relais, des dissipateurs thermiques moyens, etc.), prenant en charge une intégration de systèmes de circuits plus complexes.

Le boîtier de boîtier de commande industriel en aluminium de 60 × 33 mm est particulièrement adapté à une utilisation dans les instruments et les compteurs, les équipements de communication électrique, les équipements d'ingénierie de métro, les équipements médicaux, les systèmes de radiodiffusion publique, les boîtiers de blindage, les boîtiers d'alimentation de véhicule, les serveurs vidéo, les plates-formes sans fil, les modules GPS/GPRS, les boîtiers d'onduleurs, les boîtiers anti-interférences, les coques de dissipateur thermique de CPU, les modules d'alimentation, les équipements de contrôle industriel et autres appareils électroniques de taille moyenne ayant des exigences élevées en matière d'espace interne.

Avantages du produit

01 | Corps de 60 × 33 mm de large, conception de hauteur moyenne

La section transversale de 60 mm de large sur 33 mm de haut offre un espace d'emballage suffisant pour les équipements électroniques de taille moyenne.

La largeur de 60 mm est plus large que les spécifications courantes de 52 à 58 mm, s'adaptant à des configurations de circuits imprimés plus grandes et prenant en charge davantage de modules de fonction côte à côte et de conception d'interface, répondant ainsi aux exigences de configuration d'entrée/sortie multicanal ; la hauteur de 33 mm maintient une épaisseur modérée du dispositif tout en offrant un espace de montage de composants suffisant — la hauteur de 33 mm peut accueillir des condensateurs électrolytiques d'environ 30 mm de hauteur, de petits transformateurs, des relais et des dissipateurs thermiques de hauteur moyenne, répondant ainsi aux besoins d'intégration de systèmes de circuits relativement complexes.

02 | Structure en aluminium extrudé

Le corps du boîtier est formé par extrusion de profilés en alliage d'aluminium. La taille de la section transversale du boîtier en aluminium extrudé est fixe, tandis que la longueur peut être coupée en fonction des exigences réelles du produit. Par conséquent, le même boîtier de spécifications peut s'adapter à des PCB et des modules électroniques de différentes longueurs. Cette structure est particulièrement adaptée aux produits électroniques nécessitant un développement en série.

03 | Convient au montage sur PCB

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires.

04 | CNC Custom Machining Support

Le profil standard n'est que le point de départ. Boyuan Hardware peut effectuer un usinage CNC sur le boîtier en aluminium de 60 × 33 mm selon les dessins du client, notamment :

• Ouvertures d'interface (USB, RJ45, fiches aviation, interfaces BNC, interfaces d'alimentation, interfaces d'antenne SMA, etc.)
• Trous de vis et trous de positionnement
• Trous filetés et trous lamés
• Fentes de dissipation thermique et trous de ventilation
• Ouvertures des fenêtres moustiquaires
• Trous de boutonnières et trous d'interrupteur
• Trous de montage et trous de montage mural
• Rainures et marches
• Chanfreinage
• Autres structures personnalisées

05 | Longueur personnalisable selon le produit

60 × 33 mm est la spécification de section transversale du boîtier et la longueur du produit peut être coupée en fonction des dimensions réelles de l'équipement. La longueur usinable spécifique est confirmée en fonction des exigences du matériau, du traitement de surface et du produit.

06 | Performance efficace de dissipation thermique

L'alliage d'aluminium a une excellente conductivité thermique (conductivité thermique d'environ 200 W/(m·K)). Combiné avec un corps de 60 mm de large et une grande surface de boîtier, il peut aider efficacement les dispositifs d'alimentation internes à dissiper la chaleur. Pour les équipements produisant une grande quantité de chaleur, tels que les modules de puissance et les onduleurs, le boîtier en aluminium lui-même constitue un dissipateur thermique efficace.

07 | Excellentes performances de blindage électromagnétique

Le boîtier en aluminium de 60 × 33 mm peut constituer une bonne solution de blindage électromagnétique. Le matériau en alliage d'aluminium lui-même a de bonnes performances de blindage électromagnétique et, combiné à un espace interne suffisant de 33 mm, il peut empêcher efficacement les interférences électromagnétiques, ce qui convient à la protection de l'emballage des circuits de précision et des modules haute fréquence.

08 | Le boîtier métallique allie structure et apparence

L'alliage d'aluminium est léger et présente de bonnes performances structurelles, tout en conservant une texture métallique naturelle. Grâce à des traitements de surface tels que le brossage, le sablage et l'anodisation, différents effets d'apparence peuvent être obtenus, donnant aux équipements électroniques une apparence de produit plus professionnelle.

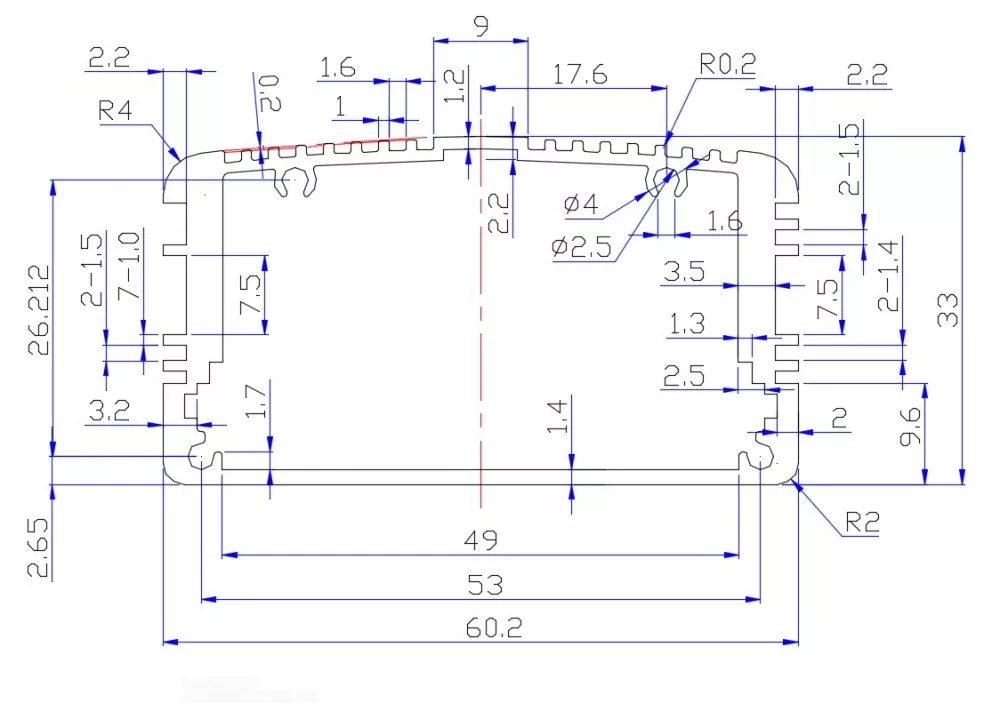

Spécifications techniques

Note: Les qualités de matériaux spécifiques, l'épaisseur de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de traitement de surface doivent être soumises aux dessins de produits réels et aux exigences de commande.

À quels produits le boîtier en aluminium de 60 × 33 mm est-il adapté ?

60 × 33 mm appartient à la catégorie des boîtiers en aluminium à corps large et de hauteur moyenne : la largeur de 60 mm peut accueillir des PCB plus grands et davantage de modules de fonction côte à côte ; la hauteur de 33 mm offre un espace vertical interne suffisant pour les composants plus grands et les dissipateurs thermiques moyens. Cette spécification est largement utilisée dans les instruments et les compteurs, les communications électriques, l'ingénierie des métros, les équipements médicaux, les systèmes de sonorisation et d'autres industries.

1. Instruments, compteurs et équipements de mesure

60 × 33 mm est une solution d'emballage idéale pour les produits d'instruments et de compteurs :

• Boîtiers d'instruments et de compteurs
• Instruments d'acquisition de données
• Boîtiers générateurs de signaux
• Analyseurs de puissance
• Équipement de test
• Instruments de mesure de précision
• Équipement de test électronique

Pourquoi le 60×33 mm convient-il aux instruments et aux compteurs ? Les instruments et les compteurs nécessitent généralement une configuration de circuit imprimé plus large pour s'adapter aux circuits de traitement du signal et à plusieurs interfaces. La largeur de 60 mm offre un espace de montage suffisant et la hauteur de 33 mm peut accueillir des transformateurs, des relais et des composants de hauteur moyenne. Le boîtier en alliage d'aluminium offre une bonne protection aux instruments et aux compteurs, réduisant ainsi l'impact des facteurs environnementaux externes inutiles et prolongeant ainsi leur durée de vie.

2. Équipement de communication électrique

• Modules de communication de puissance
• Équipement de communication d'ingénierie du métro
• Modules de conversion de signaux
• Équipement de station de base de communication
• Modules de transmission de données
• Serveurs vidéo

Pourquoi 60 × 33 mm convient-il à la communication électrique ? Les équipements de communication de puissance nécessitent une configuration de circuit imprimé plus large pour s'adapter à plusieurs interfaces de communication et circuits de traitement. La largeur de 60 mm prend en charge plusieurs interfaces côte à côte, et la hauteur de 33 mm peut permettre une installation empilée de modules d'alimentation et de modules de communication.

3. Modules GPS/GPRS et équipement de suivi de positionnement

• Boîtiers de modules GPS/GPRS
• Traceurs GPS pour véhicules
• Dispositifs de positionnement et de suivi des actifs
• Modules de positionnement extérieur
• Terminaux de plate-forme sans fil

Pourquoi 60×33mm convient-il aux modules GPS ? Les dispositifs de suivi GPS nécessitent une disposition de circuit imprimé plus large pour accueillir les modules GPS, les modules de communication, les antennes et les batteries. La largeur de 60 mm offre un espace de montage suffisant et la hauteur de 33 mm peut accueillir des batteries de plus grande capacité ou des circuits plus complexes.

4. Modules d'alimentation

• Modules d'alimentation à découpage
• Boîtiers d'alimentation pour véhicules
• Boîtiers d'onduleur
• Boîtiers en aluminium pour redresseur
• Modules convertisseurs DC-DC
• Alimentations de communication
• Alimentations AC/DC, alimentations régulées

Pourquoi 60 × 33 mm convient-il aux modules d'alimentation ? Les modules de puissance doivent généralement accueillir des composants tels que des condensateurs électrolytiques (les hauteurs peuvent atteindre 30 mm), de petits transformateurs et des dissipateurs thermiques. La hauteur de 33 mm offre un espace de montage suffisant et la largeur de 60 mm peut s'adapter à de larges configurations de circuits imprimés.

5. Boîtiers de blindage et applications anti-interférences

Le boîtier en aluminium de 60 × 33 mm peut constituer une excellente solution de blindage électromagnétique :

• Boîtiers de blindage électronique
• Coffrets pour dispositifs anti-interférences
• Blindage du module haute fréquence
• Boîtiers de protection de circuits de précision
• Boîtiers de dissipateur thermique pour processeur

6. Équipement médical

• Coffrets pour équipements médicaux
• Modules de test
• Modules d'équipement de surveillance
• Instruments médicaux portables

7. Modules de contrôle industriel et d'automatisation

• Contrôleurs industriels
• Modules de contrôleur logique programmable (PLC)
• Modules de contrôle de mouvement
• Modules de commande de moteur
• Modules d'extension d'E/S
• Équipement de contrôle d'automatisation

8. Sonorisation et équipement audio

• Équipement de système de sonorisation
• Circuits amplificateurs
• Équipement audio

Article de personnalisation

Traitement de surface

Anodisation

L'anodisation est l'une des méthodes de traitement de surface couramment utilisées pour les boîtiers en aluminium. Il peut modifier l'apparence et les propriétés de la surface en aluminium et obtenir différents effets de couleur.

Sablage

Le sablage peut former une texture mate uniforme sur la surface en aluminium, adaptée aux équipements électroniques industriels et aux boîtiers d'instruments.

Brossage

Le brossage peut former des textures métalliques régulières, permettant au produit de conserver une texture métallique évidente en alliage d'aluminium.

Gravure Laser

Les éléments suivants peuvent être usinés sur la surface du boîtier en aluminium de 60 × 33 mm :

• Logo
• Modèle de produit
• Identification des interfaces
• Numéro de produit
• Texte et motifs

Sérigraphie

Convient pour l'usinage de logos multicolores, de textes et d'identification de fonctions.

Pourquoi choisir le matériel Boyuan ?

Pour les fabricants d'équipements électroniques, ce qui compte le plus est de savoir si le fournisseur peut réaliser l'usinage de support tel que la longueur, les plaques d'extrémité, les ouvertures d'interface, les fenêtres d'écran, les trous de montage, les structures de dissipation thermique, les structures de PCB, le traitement de surface et les logos en fonction du produit réel.

Boyuan Hardware se concentre sur l'industrie des boîtiers en aluminium et des châssis en aluminium depuis plus de 20 ans, avec environ 10 000 mètres carrés d'espace d'usine de production, fournissant un usinage de boîtiers en aluminium sur mesure.

Du profilé en aluminium standard de 60 × 33 mm au boîtier électronique fini usiné CNC, nous pouvons usiner selon les exigences du produit du client.

Si vous recherchez un boîtier de boîtier de commande industriel en aluminium de 60 × 33 mm, vous êtes invités à envoyer vos dimensions de PCB, vos dessins de produits ou vos modèles 3D. Nous pouvons confirmer les spécifications, la méthode d'usinage et le plan de personnalisation en fonction de la structure de votre produit.

Spectacle d'atelier

FAQ

1. À quels produits le boîtier en aluminium de 60 × 33 mm est-il adapté ?

60 × 33 mm appartient à la catégorie des boîtiers en aluminium à corps large et de hauteur moyenne. Les applications principales comprennent les instruments et les compteurs, les équipements de communication électrique, les équipements d'ingénierie du métro, les équipements médicaux, les systèmes de sonorisation, les boîtiers de blindage, les boîtiers d'alimentation des véhicules, les serveurs vidéo, les plates-formes sans fil, les modules GPS/GPRS, les boîtiers d'onduleurs, les boîtiers de dispositifs anti-interférences, les boîtiers de dissipateurs thermiques de processeur, les modules d'alimentation, les équipements de contrôle industriel, etc.

2. La longueur du boîtier est-elle de 60 × 33 mm ?

Le n° 60 × 33 mm fait référence à la taille de la section transversale du boîtier (largeur × hauteur). La longueur du produit peut être coupée en fonction de l'équipement réel et de la longueur du PCB.

3. La longueur du boîtier en aluminium de 60 × 33 mm peut-elle être personnalisée ?

Oui. La longueur du boîtier en aluminium extrudé peut être coupée selon les exigences du produit. La longueur spécifique doit être confirmée en combinaison avec le matériau, le traitement de surface et la structure du produit.

4. La hauteur de 33 mm peut-elle accueillir des condensateurs électrolytiques ?

Oui. Les condensateurs électrolytiques courants mesurent généralement entre 25 et 30 mm de hauteur et la hauteur interne de 33 mm peut parfaitement les accueillir. Une confirmation spécifique est nécessaire en fonction des dimensions de vos composants.

5. La hauteur de 33 mm peut-elle accueillir un transformateur ?

Oui. La hauteur de 33 mm peut accueillir de petits transformateurs, relais et autres composants plus grands. Une confirmation spécifique est nécessaire en fonction des dimensions de votre transformateur.

6. Le format 60 × 33 mm convient-il aux boîtiers de blindage ?

Très approprié. Le matériau en alliage d'aluminium lui-même présente de bonnes performances de blindage électromagnétique et le grand espace interne de 33 mm peut accueillir des systèmes de circuits complexes, empêchant efficacement les interférences électromagnétiques.

7. Le format 60 × 33 mm convient-il aux modules d'alimentation ?

Très approprié. Les modules de puissance doivent généralement accueillir des composants tels que des condensateurs électrolytiques et des transformateurs. La hauteur de 33 mm offre un espace de montage suffisant et la largeur de 60 mm peut s'adapter à de larges configurations de circuits imprimés.

8. Des trous de dissipation thermique peuvent-ils être pratiqués sur le boîtier en aluminium ?

Oui. Boyuan Hardware peut usiner des fentes de dissipation thermique, des trous de ventilation et d'autres structures de dissipation thermique selon les dessins du client pour aider l'équipement à dissiper la chaleur.

9. Les interfaces d’antenne SMA peuvent-elles être usinées ?

L'usinage CNC peut être effectué sur les positions d'interface correspondantes selon les dessins du client. La largeur de 60 mm peut accueillir une disposition côte à côte de plusieurs interfaces. Il convient de confirmer s'il est spécifiquement adapté à l'usinage en fonction des dimensions de l'interface et de la structure du boîtier.

10. Différentes couleurs peuvent-elles être sélectionnées ?

Oui. Le boîtier en aluminium peut obtenir différents effets d'apparence grâce à des processus tels que l'anodisation, et la couleur peut être arbitrairement personnalisée selon les exigences du client.
