Boîtier d'alimentation et de contrôleur médical en aluminium de 69 × 27 mm

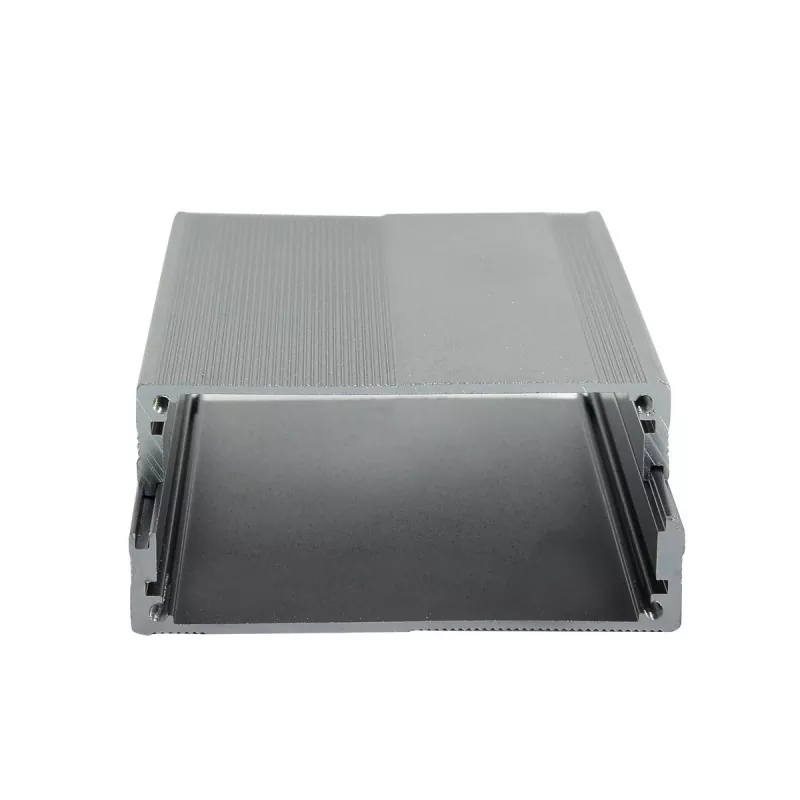

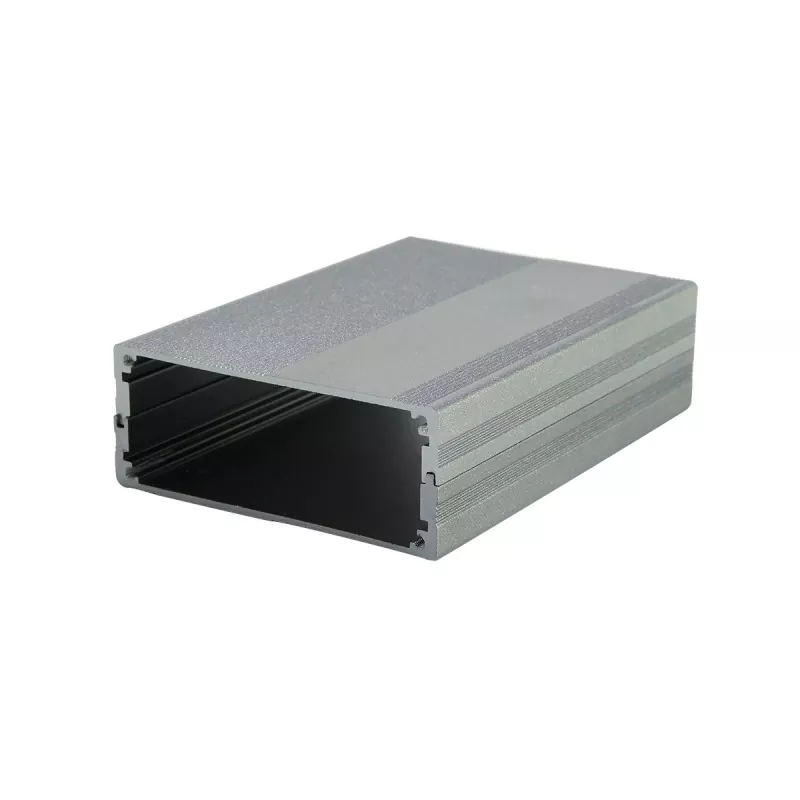

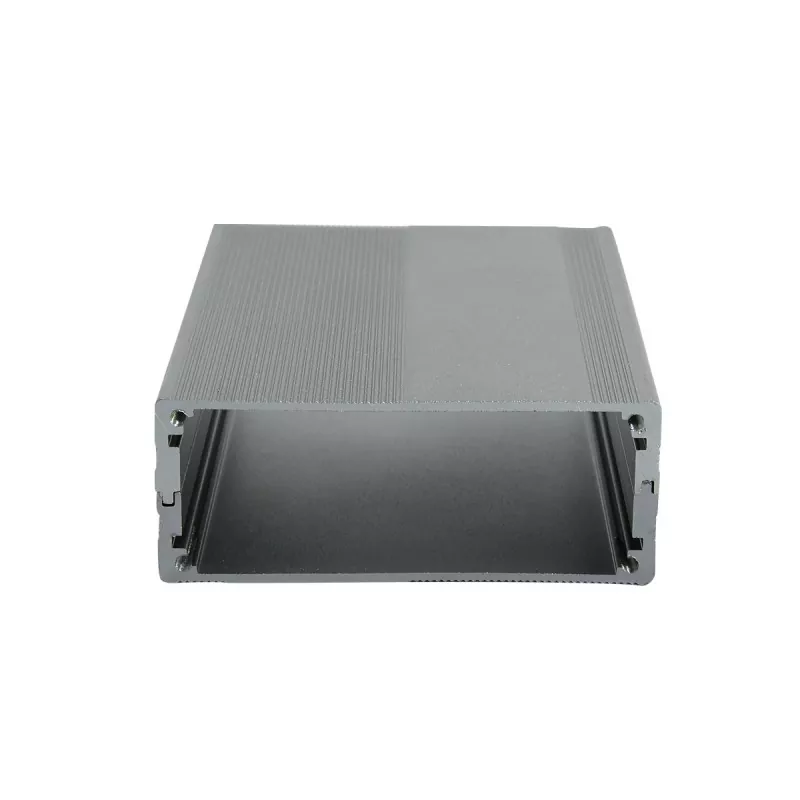

Le boîtier en aluminium Boyuan 69 × 27 mm est un boîtier d'appareil électronique à corps large et de hauteur moyenne formé par extrusion de profilé en alliage d'aluminium, avec une taille de section transversale externe de 69 mm (largeur) × 27 mm (hauteur), et la longueur peut être personnalisée arbitrairement en fonction des exigences réelles de l'équipement.

Le boîtier d'alimentation et de contrôleur médical en aluminium de 69 × 27 mm est formé par extrusion de profilé en aluminium, avec une taille de section transversale de corps principal fixe. Il peut être coupé en fonction de la longueur réelle de l'équipement, et l'assemblage final est complété par des plaques d'extrémité, un usinage CNC et d'autres processus de support. L'intérieur du boîtier est conçu avec des emplacements pour cartes de circuit imprimé standard, et le PCB peut être directement inséré et fixé sans vis supplémentaires.

Boyuan Hardware se concentre sur la fabrication de boîtiers et de châssis en aluminium depuis plus de 20 ans, avec environ 10 000 mètres carrés d'espace d'usine de production, et peut fournir un usinage de boîtiers en aluminium personnalisé selon les dessins, les échantillons ou les exigences de taille du client.

Avantages principaux

01 | Hauteur de 27 mm : le 3 mm critique de plus de 24 mm

Les boîtiers en aluminium larges courants sur le marché ont pour la plupart une hauteur de 24 mm. Le 69 × 27 mm augmente la hauteur à 27 mm tout en conservant la largeur de 69 mm. Ces 3 mm supplémentaires peuvent sembler mineurs, mais ils apportent une différence substantielle : ils peuvent accueillir des composants tels que des condensateurs électrolytiques d'environ 25 mm de hauteur, de petits transformateurs et des relais. Pour les équipements tels que les alimentations médicales et les contrôleurs industriels qui doivent accueillir des composants légèrement plus grands, 27 mm est la « hauteur dorée » équilibrant une apparence mince et une complétude fonctionnelle.

02 | Convient aux scénarios d'alimentation et de contrôleur médicaux

Le format 69 × 27 mm a été appliqué à maturité sur le marché des boîtiers d'alimentation médicale, des contrôleurs de dispositifs médicaux, des boîtiers de circuits imprimés et des scénarios similaires. Les équipements médicaux ont des exigences strictes en matière de compatibilité électromagnétique et de dissipation thermique. Le matériau en alliage d'aluminium offre des avantages naturels en matière de blindage électromagnétique et de dissipation thermique, ce qui en fait un choix de boîtier idéal pour les équipements électroniques médicaux.

03 | Structure d'extrusion d'aluminium, personnalisation flexible de la longueur

Le corps du boîtier utilise un profilé en aluminium extrudé 6063-T5, avec une taille de section fixe, et la longueur peut être coupée arbitrairement en fonction des exigences réelles. Le même profil peut s'adapter à des PCB de différentes longueurs, facilitant ainsi le développement de produits en série.

04 | Emplacements pour cartes PCB standard, assemblage efficace

L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires, améliorant considérablement l'efficacité de l'assemblage.

05 | Prise en charge de l'usinage de précision CNC

L'usinage secondaire CNC peut être réalisé sur la base du profil standard :

• Ouvertures d'interface (USB, RJ45, fiches aviation, interfaces d'alimentation, etc.)
• Trous de vis, trous filetés, trous lamés
• Fentes de dissipation thermique, trous de ventilation
• Boutonnières, trous pour voyants lumineux
• Ouvertures des fenêtres moustiquaires
• Gravure laser du logo, sérigraphie

06 | Dissipation thermique en aluminium, prolongeant la durée de vie de l'équipement

L'alliage d'aluminium a une conductivité thermique d'environ 200 W/(m·K), ce qui peut rapidement conduire la chaleur des dispositifs d'alimentation internes, particulièrement adapté aux équipements produisant une certaine quantité de chaleur tels que les alimentations médicales et les pilotes de LED.

07 | Protection IP54, s'adaptant à plusieurs environnements

Le boîtier en aluminium de 69 × 27 mm peut atteindre le niveau de protection IP54, résistant à la poussière et aux éclaboussures, adapté aux scénarios d'utilisation médicale, industrielle, extérieure et autres.

08 | Blindage électromagnétique, anti-interférence

L'alliage d'aluminium lui-même présente de bonnes performances de blindage électromagnétique, empêchant efficacement les interférences électromagnétiques externes d'affecter les circuits de précision.

Spécifications techniques

Scénarios d'application typiques

1. Alimentations médicales et contrôleurs de dispositifs médicaux

Il s'agit de la direction d'application la plus fondamentale et la plus différenciée pour le 69 × 27 mm.

69 × 27 mm a été vérifié sur le marché en tant que spécification de boîtier mature pour les alimentations et contrôleurs médicaux. Les alimentations médicales doivent généralement accueillir des condensateurs de filtrage (les hauteurs peuvent atteindre 25 mm), des transformateurs et des dissipateurs thermiques. La hauteur de 27 mm offre un espace de montage plus grand que celui de 24 mm. Le boîtier en alliage d'aluminium offre de bonnes performances de blindage électromagnétique, répondant aux exigences CEM des équipements médicaux, tandis que le matériau en aluminium est facile à nettoyer et à désinfecter, conformément aux normes d'hygiène des équipements médicaux.

Produits applicables : alimentations à découpage médicales, cartes de commande de dispositifs médicaux, modules de moniteur, boîtiers d'instruments de test.

2. Modules de puissance industriels et pilotes de LED

Le boîtier d'alimentation et de contrôleur médical en aluminium de 69 × 27 mm est largement utilisé dans les domaines des modules d'alimentation et des pilotes de LED. Les modules d'alimentation nécessitent une disposition de circuit imprimé plus large pour accueillir les dispositifs d'alimentation et plusieurs interfaces. La largeur de 69 mm offre un grand espace de routage ; la hauteur de 27 mm peut accueillir des condensateurs électrolytiques et des dissipateurs thermiques. Le boîtier en alliage d'aluminium aide les appareils électriques à dissiper efficacement la chaleur, prolongeant ainsi la durée de vie de l'alimentation.

Produits applicables : modules d'alimentation à découpage, alimentations pour pilotes LED, adaptateurs d'alimentation industriels, convertisseurs DC-DC.

3. Modules GPS et équipement de suivi de positionnement

69 × 27 mm est souvent utilisé pour les modules GPS et les boîtiers d'équipement de suivi de positionnement. Les appareils GPS doivent accueillir des puces GPS, des modules de communication, des antennes et des batteries. La largeur de 69 mm offre suffisamment d'espace pour le circuit imprimé et l'épaisseur de 27 mm peut accueillir des batteries de plus grande capacité.

Produits applicables : modules GPS/GPRS, trackers GPS de véhicules, dispositifs de positionnement d'actifs, modules de positionnement extérieur.

4. Instruments et contrôle industriel

Les boîtiers en aluminium extrudé sont largement utilisés dans les instruments et compteurs, l'électronique, les communications, l'automatisation, le contrôle industriel et d'autres industries. La conception à corps large et de hauteur moyenne de 69 × 27 mm répond à la fois aux besoins d'affichage sur grand écran des produits d'instruments et offre un espace interne suffisant pour accueillir les circuits de commande et les modules d'alimentation.

Produits applicables : boîtiers d'instruments et de compteurs, contrôleurs industriels, modules PLC, modules d'acquisition de données, équipements de contrôle d'automatisation.

5. Boîtiers de blindage et applications anti-interférences

Les performances de blindage électromagnétique du matériau en alliage d'aluminium font de 69 × 27 mm un choix idéal pour les boîtiers de blindage de circuits de précision. Le grand espace interne de 27 mm peut accueillir des systèmes de circuits complexes, empêchant ainsi les interférences électromagnétiques.

Produits applicables : boîtiers de blindage électronique, boîtiers de dispositifs anti-interférences, blindage de modules haute fréquence, boîtiers de protection de circuits de précision.

69×27 mm vs 69×24 mm : comment choisir ?

En termes simples : si votre appareil doit accueillir des condensateurs électrolytiques d'environ 25 mm, des petits transformateurs ou des relais, choisissez 69 × 27 mm ; s'il ne s'agit que d'un tableau de commande mince ou d'un instrument numérique, 69 × 24 mm suffisent.

Contenu personnalisable

Spectacle d'atelier

FAQ

1. Quelle est la différence entre 69×27 mm et 69×24 mm ?

27 mm est 3 mm plus haut que 24 mm, avec un espace interne plus grand, pouvant accueillir des composants tels que des condensateurs électrolytiques d'environ 25 mm de hauteur, de petits transformateurs et des relais. 69 × 27 mm est plus adapté aux équipements tels que les alimentations médicales et les contrôleurs qui nécessitent des composants légèrement plus hauts.

2. Le format 69 × 27 mm convient-il aux alimentations médicales ?

Très approprié. Le boîtier d'alimentation et de contrôleur médical en aluminium de 69 × 27 mm a été vérifié sur le marché en tant que spécification de boîtier mature pour les alimentations et les contrôleurs médicaux. Le matériau en alliage d'aluminium offre de bonnes performances de blindage électromagnétique et de dissipation thermique.

3. Cette taille peut-elle accueillir des condensateurs électrolytiques ?

Oui. Les condensateurs électrolytiques courants mesurent généralement entre 22 et 25 mm de hauteur et la hauteur interne de 27 mm peut parfaitement les accueillir. Une confirmation spécifique est nécessaire en fonction des dimensions de vos composants.

4. La longueur du boîtier est-elle de 69 × 27 mm ?

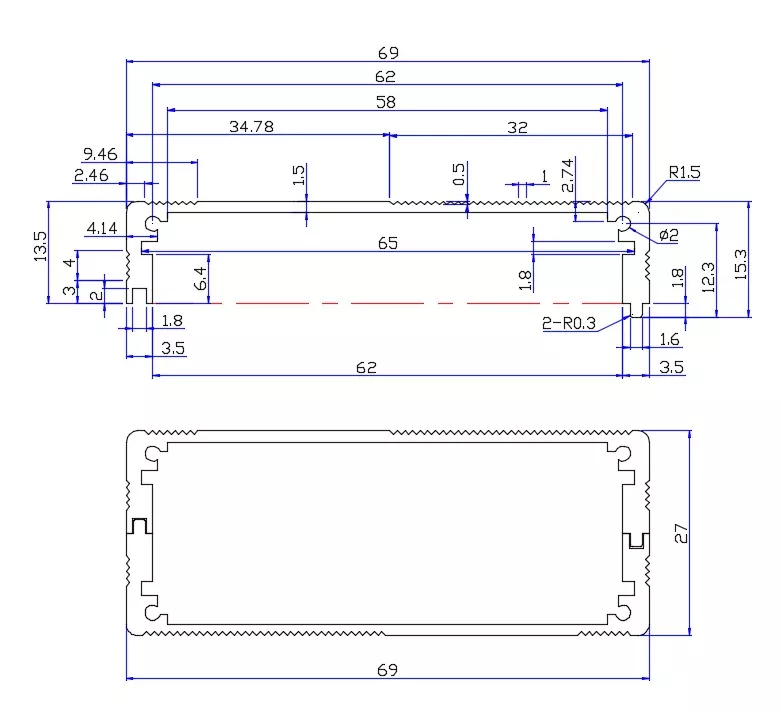

Le n° 69 × 27 mm fait référence à la taille de la section transversale (largeur × hauteur). La longueur peut être coupée arbitrairement selon les besoins.

5. Les ouvertures des fenêtres moustiquaires peuvent-elles être usinées ?

Oui. Des fenêtres à tube numérique LED, des fenêtres à écran LCD à cristaux liquides, des trous de voyant lumineux, etc. peuvent être usinés.

6. Boyuan Hardware est-il une usine ou un commerçant ?

Un fabricant avec environ 10 000 mètres carrés d'espace d'usine à Huizhou, plus de 20 ans d'expérience dans la fabrication de boîtiers en aluminium et une prise en charge de l'usinage personnalisé à partir de dessins.
