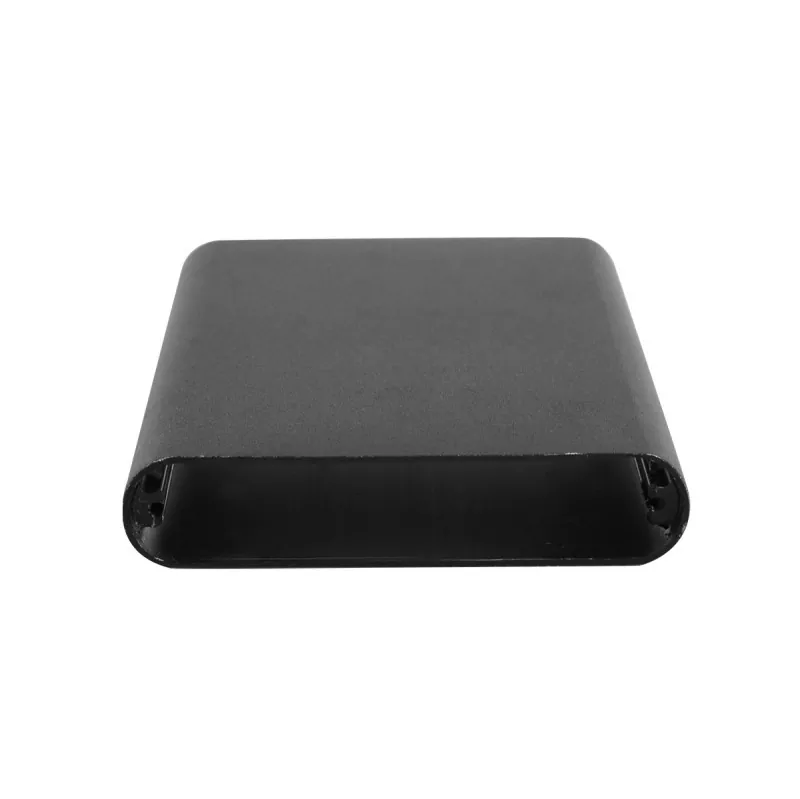

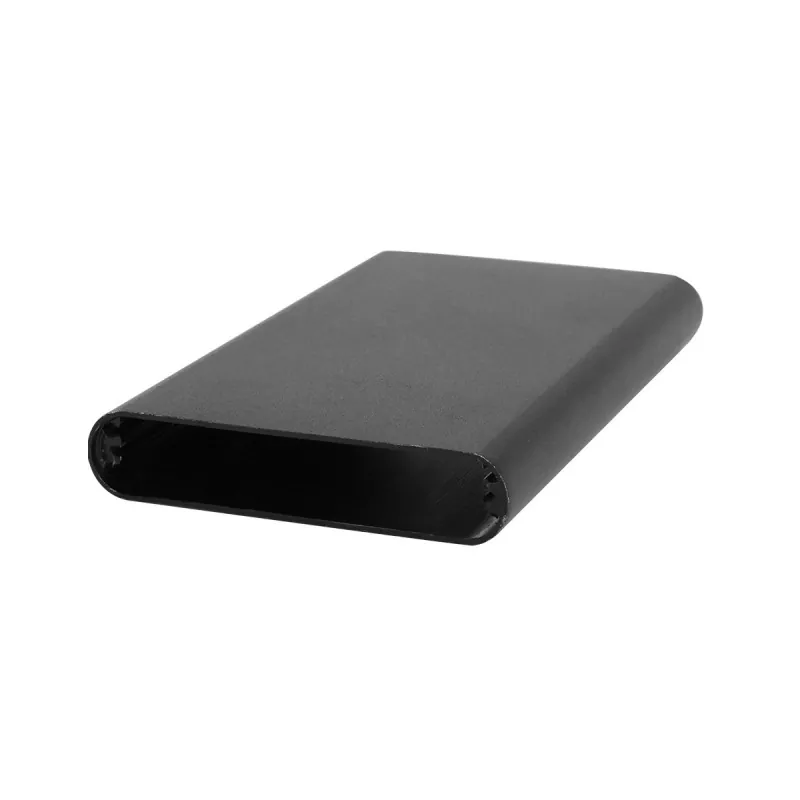

Boîtier profilé en aluminium mince de 61 × 13 mm

Le boîtier profilé en aluminium mince de 61 × 13 mm est formé par extrusion de profilé en aluminium, avec une taille de section transversale de corps principal fixe. Il peut être coupé en fonction de la longueur réelle de l'équipement, et l'assemblage final est complété par des plaques d'extrémité, un usinage CNC et d'autres processus de support. Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur du boîtier est conçu avec des emplacements pour cartes de circuit imprimé standard, et le PCB peut être directement inséré et fixé sans vis supplémentaires.

Par rapport aux boîtiers en plastique, les boîtiers en alliage d'aluminium ont une meilleure résistance structurelle et une texture métallique, et peuvent réaliser des structures personnalisées telles que des interfaces, des trous de montage, des trous filetés et des fentes grâce à l'usinage CNC.

La largeur de 61 mm offre un vaste espace de disposition pour les circuits imprimés, pouvant accueillir côte à côte des circuits imprimés plus grands et des interfaces multicanaux ; la hauteur ultra fine de 13 mm confère à l'appareil un profil presque semblable à celui d'une carte, ce qui en fait l'un des boîtiers en aluminium les plus fins du secteur. Cette spécification est particulièrement adaptée aux modules d'éclairage LED, aux adaptateurs d'alimentation ultra-fins, aux décodeurs, aux routeurs, aux modules de communication, aux accessoires de drones, aux instruments portables et à d'autres appareils électroniques ultra-fins ayant des exigences d'épaisseur extrêmes.

Avantages principaux

01 | Conception ultra-large et ultra-mince de 61 × 13 mm

La section transversale de 61 mm de large sur 13 mm de haut offre une solution d'emballage extrêmement fine pour les appareils électroniques ultra-fins.

La largeur de 61 mm est plus large que les spécifications courantes de 52 à 58 mm, s'adaptant à des configurations de circuits imprimés plus grandes et prenant en charge davantage de modules de fonction côte à côte et de conceptions d'interface ; la hauteur ultra fine de 13 mm est l'une des spécifications les plus fines actuellement disponibles dans l'industrie des boîtiers en aluminium, conférant aux appareils un profil ultra fin semblable à une carte et améliorant considérablement la perception de la qualité du produit et son attrait technologique.

02 | Optimisé pour les modules d'éclairage LED

61 × 13 mm est une spécification de taille classique pour les modules d'éclairage LED. La taille standard de nombreux modules de perles LED sur le marché (tels que les modules SMD 2835 à 3 perles) est exactement de 61 × 13 mm, utilisant un substrat en aluminium avec un boîtier en alliage d'aluminium pour obtenir une dissipation thermique efficace. La hauteur ultra fine de 13 mm permet au module LED d'être facilement intégré dans des fentes lumineuses, des bandes lumineuses ou un équipement d'éclairage, sans occuper d'espace supplémentaire.

03 | Structure en aluminium extrudé

Le corps du boîtier est formé par extrusion de profilés en alliage d'aluminium. La taille de la section transversale du boîtier en aluminium extrudé est fixe, tandis que la longueur peut être coupée en fonction des exigences réelles du produit. Par conséquent, le même boîtier de spécifications peut s'adapter à des PCB et des modules électroniques de différentes longueurs. Cette structure est particulièrement adaptée aux produits électroniques nécessitant un développement en série.

04 | Convient au montage sur PCB

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires.

05 | Prise en charge de l'usinage personnalisé CNC

Le profil standard n'est que le point de départ. Boyuan Hardware peut effectuer un usinage CNC sur le boîtier en aluminium de 61 × 13 mm selon les dessins du client, notamment :

• Ouvertures d'interface (USB, Type-C, interfaces d'alimentation CC, borniers, etc.)
• Trous pour voyants lumineux
• Boutonnières
• Trous de montage et trous de positionnement
• Trous filetés et trous lamés
• Structures de dissipation thermique
• Rainures et marches
• Chanfreinage
• Autres structures personnalisées

06 | Longueur personnalisable selon le produit

61 × 13 mm est la spécification de section transversale du boîtier et la longueur du produit peut être coupée en fonction des dimensions réelles de l'équipement. La longueur usinable spécifique est confirmée en fonction des exigences du matériau, du traitement de surface et du produit.

07 | Performance efficace de dissipation thermique

L'alliage d'aluminium a une conductivité thermique d'environ 200 W/(m·K), des dizaines de fois celle du plastique, et peut rapidement évacuer la chaleur de l'appareil. Pour les appareils ultra-fins produisant une grande quantité de chaleur, tels que les modules d'éclairage LED et les adaptateurs secteur, le boîtier en aluminium lui-même constitue un dissipateur thermique efficace, prolongeant efficacement la durée de vie des composants électroniques.

08 | Léger et robuste, adapté aux appareils extérieurs et mobiles

Fabriqué à partir d'aluminium 6063 de qualité aéronautique, il combine des propriétés légères (densité seulement un tiers de l'acier) avec une haute résistance (résistance à la traction jusqu'à 180-260MPa) et une excellente résistance aux chocs et à la déformation. La surface est anodisée/sablée, offrant une résistance à la corrosion et aux rayures, capable de s'adapter aux environnements humides, poussiéreux et autres environnements complexes. Cette caractéristique rend le boîtier en aluminium de 61 × 13 mm particulièrement adapté aux drones, instruments portables et autres appareils mobiles extérieurs avec la double exigence de « léger + robustesse ».

09 | Le boîtier métallique allie structure et apparence

L'alliage d'aluminium est léger et présente de bonnes performances structurelles, tout en conservant une texture métallique naturelle. Grâce à des traitements de surface tels que le brossage, le sablage et l'anodisation, différents effets d'apparence peuvent être obtenus, donnant aux appareils ultra-fins une texture de produit plus raffinée.

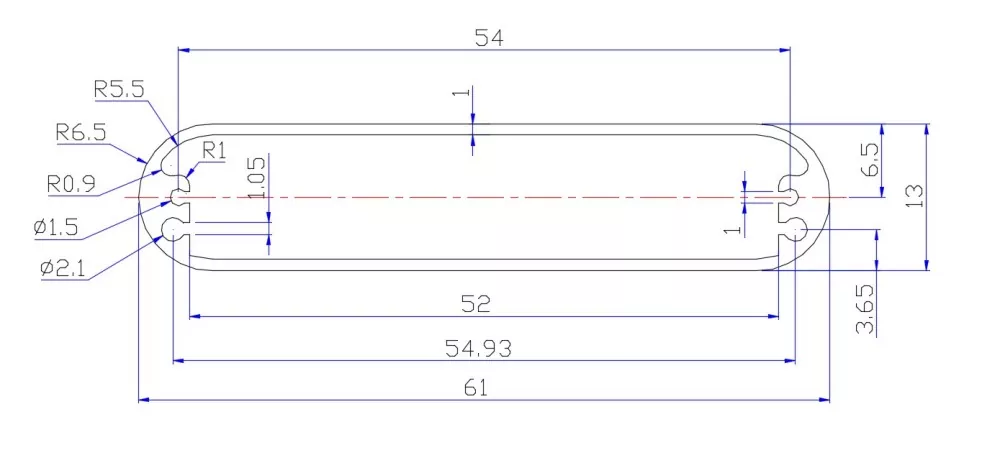

Spécifications techniques

Note: Les qualités de matériaux spécifiques, l'épaisseur de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de traitement de surface doivent être soumises aux dessins de produits réels et aux exigences de commande.

À quels produits ce boîtier en aluminium est-il adapté ?

61 × 13 mm appartient à la catégorie des boîtiers en aluminium ultra-larges et ultra-minces : la largeur de 61 mm peut accueillir des PCB plus grands et davantage de modules de fonction côte à côte ; la hauteur de 13 mm permet d'obtenir un profil ultra-fin semblable à une carte. La hauteur ultra fine de 13 mm est la caractéristique essentielle de cette spécification, ce qui en fait l'un des boîtiers en aluminium les plus fins du secteur.

1. Modules d'éclairage LED

61×13mm is a very classic size specification in the LED lighting module field:

• Modules de perles LED (tels que les modules SMD 2835 à 3 perles)
• Contrôleurs de bandes LED
• Modules d'alimentation de pilote de LED
• Modules de contrôle d'éclairage intelligents
• Boîtiers de bandes d'éclairage commerciaux
• Boîtiers de canal en aluminium pour éclairage décoratif

Pourquoi le 61×13 mm convient-il aux modules d'éclairage LED ? La taille standard de nombreux modules de perles LED sur le marché est exactement de 61 × 13 mm. Les modules LED utilisent un substrat en aluminium avec un boîtier en alliage d'aluminium, utilisant la conductivité thermique élevée de l'alliage d'aluminium pour conduire rapidement la chaleur générée par les puces LED. La hauteur ultra fine de 13 mm permet au module d'être facilement intégré dans des fentes lumineuses, des bandes lumineuses ou divers équipements d'éclairage, sans occuper d'espace supplémentaire, particulièrement adapté à l'éclairage commercial, à l'éclairage domestique et aux scénarios d'éclairage décoratif avec des exigences strictes en matière d'épaisseur d'installation.

2. Adaptateurs secteur ultra-minces

• Boîtiers d'adaptateur secteur ultra-minces
• Modules d'alimentation à découpage
• Alimentations pour pilotes de LED
• Boîtiers de modules de charge rapide
• Modules de conversion DC-DC

Pourquoi le 61 × 13 mm convient-il aux alimentations ultra fines ? La largeur de 61 mm peut accueillir des PCB larges et diverses configurations de composants, et la hauteur ultra fine de 13 mm donne à l'adaptateur secteur un profil ultra fin semblable à une carte, améliorant la portabilité et l'esthétique. Le boîtier en alliage d'aluminium aide les appareils électriques à dissiper la chaleur, prolongeant ainsi la durée de vie de l'alimentation.

3. Modules de communication et équipements réseau

• Boîtiers de routeur
• Modules de communication
• Plateformes sans fil
• Modules de conversion de signaux
• Modules de transmission de données

Pourquoi le 61×13 mm convient-il aux modules de communication ? Les modules de communication nécessitent une disposition de circuit imprimé plus large pour s'adapter aux circuits RF et à plusieurs interfaces. La largeur de 61 mm offre un espace de montage suffisant et la hauteur ultra fine de 13 mm convient pour se cacher à l'intérieur d'un équipement ou pour un montage mural. Le matériau en alliage d'aluminium offre de bonnes performances de blindage électromagnétique, empêchant efficacement les interférences électromagnétiques.

4. Décodeurs et équipements audio-vidéo

• Boîtiers en aluminium pour décodeurs
• Modules de décodage audio
• Convertisseurs de signaux vidéo
• Boîtiers de commutation HDMI
• Modules de circuits amplificateurs

Pourquoi le 61×13 mm convient-il aux décodeurs ? Les décodeurs ont besoin d'une disposition de circuit imprimé plus large pour accueillir les puces de décodage et plusieurs interfaces, et la largeur de 61 mm répond parfaitement à cette exigence. La conception ultra-mince de 13 mm permet au décodeur d'être facilement intégré dans divers systèmes audio-vidéo, et le boîtier en alliage d'aluminium aide la puce de décodage à dissiper la chaleur, garantissant un fonctionnement stable à long terme.

5. Drones et instruments portables

• Équipement accessoire pour drone
• Boîtiers pour instruments portables
• Équipement de test portable
• Terminaux de surveillance extérieure

Pourquoi le 61×13 mm convient-il aux drones et aux instruments portables ? Les drones et les instruments portables ont des exigences extrêmes en matière de poids et de résistance. La densité de l'alliage d'aluminium ne représente qu'un tiers de celle de l'acier, tandis que la résistance à la traction peut atteindre 180-260MPa. Les caractéristiques « légèreté + robustesse » correspondent parfaitement aux besoins d'emballage de ces appareils mobiles. L'épaisseur ultra fine de 13 mm réduit la résistance au vent et le volume de l'appareil, adaptée aux scénarios aériens et portables.

6. Châssis de contrôle industriel et équipement industriel

• Modules de support de châssis de contrôle industriel
• Modules de contrôleurs industriels
• Modules capteurs
• Terminaux d'acquisition de données

Pourquoi 61 × 13 mm convient-il aux modules de contrôle industriels ? Les équipements de contrôle industriel doivent intégrer plusieurs modules de fonctions dans un espace limité. La largeur de 61 mm offre un grand espace de disposition pour les circuits imprimés et l'épaisseur ultra fine de 13 mm convient à une installation dans des espaces étroits à l'intérieur des armoires de commande.

7. Boîtiers de blindage et applications anti-interférences

Le boîtier en aluminium de 61 × 13 mm peut constituer une bonne solution de blindage électromagnétique :

• Boîtiers de blindage électronique
• Coffrets pour dispositifs anti-interférences
• Blindage du module haute fréquence
• Boîtiers de protection de circuits de précision

Le matériau en alliage d'aluminium lui-même présente de bonnes performances de blindage électromagnétique et la conception ultra-mince de 13 mm convient aux scénarios de blindage avec des exigences d'épaisseur strictes.

Paramètres personnalisables

Traitement de surface

Anodisation

L'anodisation est l'une des méthodes de traitement de surface couramment utilisées pour les boîtiers en aluminium. Il peut modifier l'apparence et les propriétés de la surface en aluminium et obtenir différents effets de couleur.

Sablage

Le sablage peut former une texture mate uniforme sur la surface en aluminium, adaptée aux équipements électroniques industriels et aux boîtiers d'instruments.

Brossage

Le brossage peut former des textures métalliques régulières, permettant au produit de conserver une texture métallique évidente en alliage d'aluminium.

Gravure Laser

The following can be machined on the surface of the 61×13mm aluminum enclosure:

• Logo
• Modèle de produit
• Identification des interfaces
• Numéro de produit
• Texte et motifs

Sérigraphie

Suitable for machining multi-color logos, text, and function identification.

Prise en charge de la personnalisation

Nous produisons non seulement un boîtier profilé en aluminium mince de 61 × 13 mm, mais pouvons également le personnaliser en fonction des structures de produits du client.

Les clients doivent uniquement fournir :

Dessins 2D / modèles 3D / échantillons physiques / dimensions du produit

We can then perform machining evaluation according to actual product requirements.

Pour les produits qui ne peuvent pas être directement satisfaits par le profil standard, la personnalisation peut être réalisée par un usinage CNC ultérieur.

Par exemple:

Ouvertures d'interface + trous de voyant + trous de bouton + fentes de dissipation thermique + trous de montage + rainures + marches + logo

Tous peuvent être usinés selon les dessins du client.

Spectacle d'atelier

FAQ

1. À quels produits ce boîtier en aluminium est-il adapté ?

61 × 13 mm appartient à la catégorie des boîtiers en aluminium ultra-larges et ultra-minces. Les applications principales incluent les modules d'éclairage LED, les adaptateurs d'alimentation ultra-fins, les décodeurs, les routeurs, les modules de communication, les accessoires de drones, les instruments portables, les modules de contrôle industriel, etc. La largeur de 61 mm offre un grand espace de disposition pour PCB et la hauteur ultra-mince de 13 mm convient aux appareils ultra-minces ayant des exigences d'épaisseur extrêmes.

2. La longueur du boîtier est-elle de 61 × 13 mm ?

Le n° 61 × 13 mm fait référence à la taille de la section transversale de l'enceinte (largeur × hauteur). La longueur du produit peut être coupée en fonction de l'équipement réel et de la longueur du PCB.

3. La longueur du boîtier en aluminium peut-elle être personnalisée ?

Oui. La longueur du boîtier en aluminium extrudé peut être coupée selon les exigences du produit. La longueur spécifique doit être confirmée en combinaison avec le matériau, le traitement de surface et la structure du produit.

4. Est-il adapté aux modules d'éclairage LED ?

Très approprié. La taille standard de nombreux modules de perles LED sur le marché est exactement de 61 × 13 mm. Le boîtier en alliage d'aluminium offre d'excellentes performances de dissipation thermique et la hauteur ultra fine de 13 mm convient à l'intégration dans des fentes lumineuses et des équipements d'éclairage.

5. La hauteur de 13 mm peut-elle accueillir un PCB ?

Oui. La hauteur de 13 mm est précisément conçue pour accueillir des PCB standard de 1,6 mm d'épaisseur et des composants montés en surface. Une confirmation spécifique est nécessaire en fonction de l'épaisseur de votre PCB et de la hauteur des composants.

6. Est-il adapté aux équipements extérieurs ?

Oui. Fabriqué en aluminium 6063 de qualité aéronautique, il est léger et robuste. La surface est anodisée pour une résistance à la corrosion et aux rayures, capable de s'adapter aux environnements humides, poussiéreux et autres environnements complexes, répondant à la double exigence de « léger + robuste » pour les drones et les instruments portables.

7. Des trous de dissipation thermique peuvent-ils être pratiqués sur le boîtier en aluminium ?

Oui. Boyuan Hardware peut usiner des fentes de dissipation thermique, des trous de ventilation et d'autres structures de dissipation thermique selon les dessins du client pour aider l'équipement à dissiper la chaleur.

8. Que faire si 61 × 13 mm ne convient pas à mon PCB ?

Vous pouvez nous envoyer les dimensions du PCB, la structure du produit ou le modèle 3D. Boyuan Hardware peut aider à confirmer si la spécification 61 × 13 mm est adaptée aux dimensions réelles, et peut également choisir d'autres spécifications de profilés en aluminium ou effectuer un usinage personnalisé.
