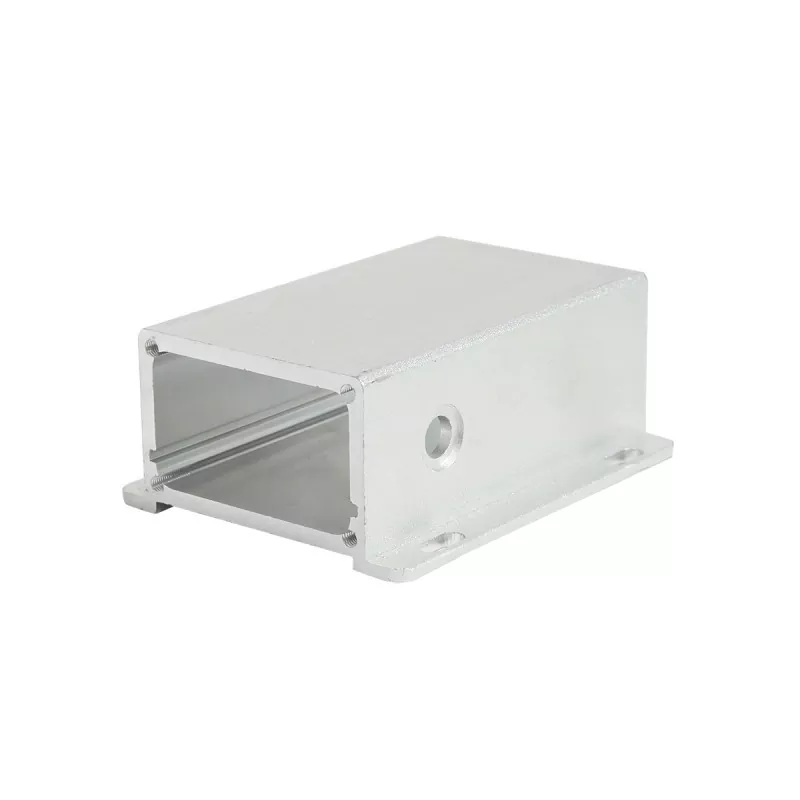

Clôture en aluminium pour équipement électronique 63 × 32,5 mm

Le boîtier d'équipement électronique en aluminium de 63 × 32,5 mm est un boîtier d'appareil électronique en aluminium extrudé compact de taille moyenne, adapté aux produits électroniques qui nécessitent une certaine quantité d'espace de montage interne tout en gardant le volume global de l'appareil sous contrôle.

La largeur de 63 mm offre un espace de disposition latéral plus important pour les PCB et les composants électroniques que les boîtiers en aluminium ultra-étroits ; la hauteur de 32,5 mm peut accueillir des PCB, des connecteurs et des composants électroniques conventionnels d'une certaine hauteur, tout en conservant un profil d'appareil relativement compact.

Cette taille est donc plus adaptée pour : les équipements électroniques avec des dimensions de PCB moyennes, un nombre modéré d'interfaces et des composants qui ne sont pas de faible hauteur, mais qui ne nécessitent pas l'espace d'un grand châssis.

Boyuan Hardware peut effectuer la découpe de profilés, l'usinage CNC à trois axes, le perçage, le taraudage, les ouvertures d'interface, l'usinage des faces d'extrémité, le traitement de logos, le traitement de surface et l'assemblage sur des profilés en aluminium selon les dessins du produit.

Pourquoi 63 × 32,5 mm convient-il à ce type de produit électronique ?

La largeur de 63 mm offre une disposition de circuit imprimé plus flexible

Par rapport aux boîtiers en aluminium étroits d'environ 40 à 50 mm, la largeur de 63 mm offre une zone de montage latérale plus grande pour les PCB.

Pour certains produits dotés de PCB plus larges, ou pour lesquels les connecteurs, les bornes et les composants électroniques doivent être disposés simultanément sur le PCB, la plus grande largeur peut réduire le problème d'une disposition trop encombrée des composants.

Il est particulièrement adapté aux produits qui ont dépassé les exigences d'espace d'un petit boîtier électronique mais n'ont pas encore atteint les exigences de taille d'un grand châssis industriel.

Hauteur de 32,5 mm adaptée aux composants électroniques conventionnels

La hauteur de 32,5 mm se situe dans une plage relativement pratique.

Il a une hauteur interne supérieure à celle des boîtiers ultra-plats tels que 13 mm, 18 mm, 19 mm et 20 mm, pouvant accueillir des PCB et des connecteurs conventionnels, sans augmenter de manière significative l'épaisseur du dispositif comme les produits haut de gamme tels que 40 mm, 48 mm et 80 mm.

Cette taille est donc plus adaptée aux équipements électroniques qui « nécessitent une certaine hauteur de composant tout en mettant l’accent sur une structure compacte ».

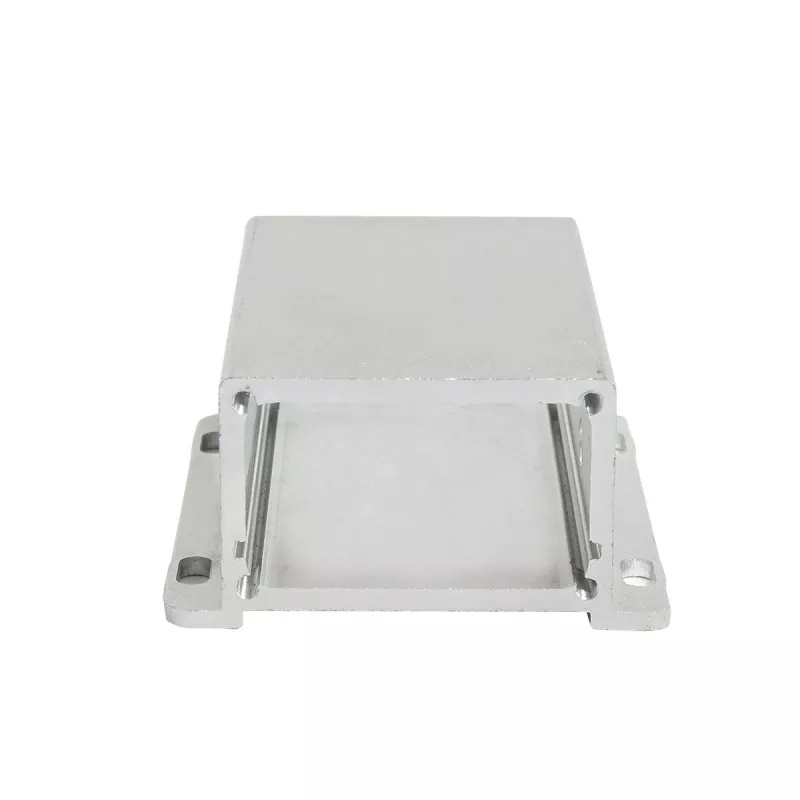

63 × 32,5 mm forme une section transversale de périphérique plus équilibrée

Contrairement aux boîtiers manifestement plats et discrets, le rapport largeur/hauteur de 63 × 32,5 mm est plus équilibré.

Il peut fournir à la fois un espace latéral pour le PCB et un certain espace de montage vertical, ce qui lui confère une bonne adaptabilité aux modules électroniques dotés de structures internes relativement régulières.

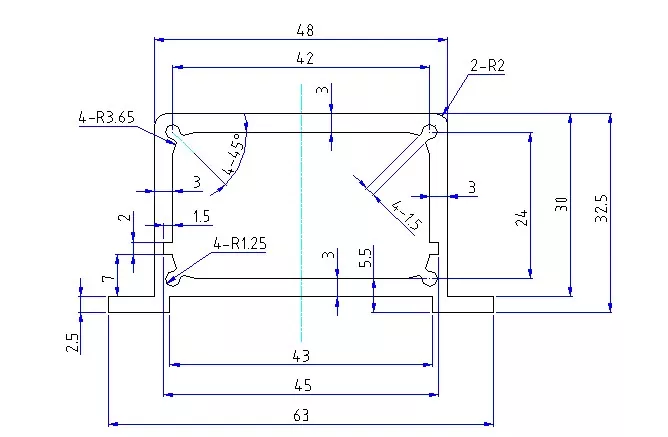

Spécifications techniques

Note: Les nuances d'alliage d'aluminium, l'épaisseur de paroi du profilé, la structure de la section interne, l'espace interne disponible, les plages de longueur et les tolérances spécifiques doivent être confirmées en fonction des profils réels et des dessins techniques.

À quels produits le boîtier en aluminium de 63 × 32,5 mm est-il adapté ?

1 modules de contrôle électronique industriel

63 × 32,5 mm est plus adapté aux modules électroniques industriels à volume contrôlé mais qui nécessitent néanmoins l'installation de circuits de contrôle complets en interne.

De tels produits doivent généralement prendre en compte simultanément les PCB, les interfaces d'alimentation, les interfaces de contrôle et les composants indicateurs.

La largeur de 63 mm peut offrir un bon espace de disposition latérale, tandis que la hauteur de 32,5 mm peut maintenir l'appareil relativement compact.

Par conséquent, il convient aux modules de contrôle électroniques industriels fonctionnant de manière indépendante, plutôt qu'aux grandes armoires de contrôle nécessitant de nombreuses cartes et des structures internes complexes.

2 modules d'acquisition de données et de conversion de signaux

Les produits d'acquisition de données et de conversion de signaux doivent généralement placer simultanément des PCB, des connecteurs et des interfaces d'entrée/sortie dans un espace limité.

La largeur de 63 mm peut laisser un certain espace latéral pour les circuits imprimés et les interfaces, et la hauteur de 32,5 mm peut accueillir des connecteurs et composants électroniques conventionnels.

Cette taille est donc plus adaptée pour :

• Modules d'acquisition de données
• Modules de conversion de signaux
• Dispositifs de conversion d'interface
• Petit équipement de traitement du signal

Le boîtier en aluminium pour équipements électroniques de 63 × 32,5 mm est particulièrement adapté aux produits dotés de fonctions relativement complètes, mais dont la taille globale de l'appareil doit rester compacte.

3 modules d'interface de communication

Les petits modules d'interface dans les équipements de communication doivent généralement disposer simultanément des circuits de communication, des connecteurs, des voyants lumineux et des interfaces d'alimentation.

La largeur de 63 mm peut fournir une zone de disposition d'interface plus vaste que les boîtiers étroits, et la hauteur de 32,5 mm peut accueillir les PCB de communication conventionnels et les composants associés.

Par conséquent, cette taille convient aux petits modules électroniques de communication à fonction unique ou multi-interfaces, plutôt qu'aux grands châssis de communication.

4 Petits équipements de mesure et de test industriels

Certains équipements de mesure et de test doivent installer des PCB, des interfaces de connexion, des boutons ou des voyants lumineux, mais le volume global n'a pas besoin d'être très important.

63 × 32,5 mm permet d'atteindre un équilibre entre l'espace interne et les dimensions externes.

La plus grande largeur peut être utilisée pour organiser des interfaces ou des zones de fonctionnement, et la hauteur de 32,5 mm peut fournir un espace de montage de composants électroniques de base.

Par conséquent, il convient à certains modules compacts de mesure, de test et d’instruments électroniques.

5 modules électroniques embarqués

Pour les modules électroniques qui doivent être intégrés à l’intérieur d’autres équipements, le boîtier doit généralement équilibrer l’espace de montage interne et le volume global occupé.

Par rapport aux boîtiers en aluminium plus grands, 63 × 32,5 mm facilitent le contrôle du volume de l'appareil, tout en offrant plus d'espace interne que les boîtiers ultra-fins.

Il peut donc être utilisé pour :

• Modules de contrôle intégrés
• Modules d'interface industrielle
• Modules de conversion électronique
• Modules de fonction internes à l'appareil

Son adéquation finale doit être confirmée en fonction de la position d'installation et des dimensions réelles du PCB.

À quel type de PCB 63 × 32,5 mm convient-il ?

Cette taille est plus adaptée aux PCB de taille moyenne avec certains besoins d'espace latéral.

Lors de la sélection, il est recommandé de considérer simultanément :

Longueur et largeur du PCB → positions des trous de fixation du PCB → hauteur maximale des composants → positions de l'interface → acheminement des câbles → espace interne disponible du boîtier.

Si le PCB est très étroit, un profilé en aluminium plus petit peut être envisagé.

Si la largeur du PCB est grande mais que la hauteur du composant n'est pas élevée, 63 × 32,5 mm peuvent fournir un espace latéral relativement approprié.

Si des modules d'alimentation ou d'autres composants beaucoup plus hauts doivent être installés en interne, l'espace interne réellement disponible correspondant à la hauteur de 32,5 mm doit être confirmé.

Comment choisir entre 63 × 32,5 mm et des tailles similaires ?

Le positionnement de 63×32,5 mm peut se résumer ainsi : plus d'espace latéral que les petits boîtiers en aluminium, mais ne nécessitant pas la taille d'un grand châssis en aluminium.

Quel usinage personnalisé peut être fourni pour le boîtier en aluminium de 63 × 32,5 mm ?

Boyuan Hardware peut effectuer le post-usinage sur des profilés en aluminium selon les dessins techniques du client.

Usinage non standard basé sur des dessins de produits

Pour le boîtier en aluminium de 63 × 32,5 mm, les projets réels nécessitent généralement un post-usinage supplémentaire plutôt que d'utiliser directement le profilé non traité.

Le processus d'usinage typique comprend :

Découpe de profilé → Usinage de face d'extrémité → Ouvertures d'interface → Trous de montage/taraudage → Usinage de plaque d'extrémité → Logo → Traitement de surface → Inspection → Assemblage

Si le client dispose déjà de dessins techniques 2D ou de modèles 3D, les positions d'usinage peuvent être confirmées en fonction des dessins.

Si seules les dimensions du PCB et du produit sont disponibles, il est également possible d'utiliser d'abord :

• Dimensions des circuits imprimés
• Hauteur du composant
• Disposition de l'interface
• Longueur du boîtier

pour juger si 63 × 32,5 mm convient à la structure du produit.

Capacités d'usinage

Boyuan Hardware a plus de 20 ans d'expérience dans l'industrie des boîtiers et châssis en aluminium, avec une superficie d'usine d'environ 10 000 mètres carrés et environ 300 moules existants.

Les principales étapes d'usinage comprennent :

• Découpe de profilés en aluminium
• Usinage CNC à trois axes
• Forage
• Tapotement
• Usinage des faces d'extrémité
• Ouvertures d'interface
• Traitement de surface
• Gravure laser
• Sérigraphie
• Inspection du produit
• Assemblage du produit

Le post-usinage des boîtiers en aluminium peut être effectué selon les dessins techniques 2D du client, les modèles 3D, les données PCB ou les échantillons de produits.

Processus d'usinage personnalisé

Étape 1 | Fournir des informations sur le produit
Les clients fournissent des dessins 2D, des modèles 3D, des dimensions de PCB ou des échantillons de produits.

Étape 2 | Confirmer le profil
Confirmez si la section transversale de 63 × 32,5 mm répond aux exigences en fonction des dimensions du PCB, de la hauteur des composants et de la structure de montage.

Étape 3 | Déterminer la longueur
Déterminez la longueur de coupe du profilé en fonction des dimensions globales de l'appareil.

Étape 4 | Confirmer le post-usinage
Déterminez les exigences d’usinage telles que les interfaces, les trous de montage, les trous filetés, les plaques d’extrémité et le logo.

Étape 5 | Échantillon d'usinage
Produire des échantillons selon les exigences du projet et confirmer les dimensions et les relations d'assemblage.

Étape 6 | Production de masse
Effectuer un usinage de masse après confirmation de l’échantillon.

Étape 7 | Inspection et assemblage
Effectuer des contrôles dimensionnels, d’apparence et d’assemblage selon les exigences du produit.

Étape 8 | Emballage et expédition
Emballage selon les dimensions du produit, la quantité et le mode de transport.

Points clés pour la confirmation de l'échantillon

Il est recommandé de confirmer les éléments suivants avant la production en série :

• Taille de la section du boîtier
• Longueur du boîtier
• Position de montage du PCB
• Espace entre le PCB et le boîtier
• Hauteur du composant
• Postes d'interface
• Cotes d'ouverture
• Positions des trous de montage
• Spécifications du fil
• Ajustement de la plaque d'extrémité
• Emplacement du logo
• Effet du traitement de surface
• Effet d'assemblage global

Qualité et documentation associée

Boyuan Hardware peut fournir une documentation relative aux produits et aux matériaux selon les exigences du projet.

Actuellement disponible :

• Documentation relative à SGS
• Documentation relative aux SVHC
• Documentation d'inspection des produits
• Documentation sur les dimensions du produit et la confirmation de l'usinage

Si le projet comporte des exigences spécifiques en matière d’audit de matériaux ou de fournisseurs, celles-ci peuvent être confirmées à l’avance au stade de l’enquête.

Emballage et expédition

Des solutions d'emballage correspondantes peuvent être développées en fonction de la longueur, de l'état de surface et de la quantité commandée du boîtier en aluminium de 63 × 32,5 mm.

Options disponibles :

• Protection individuelle
• Protection anti-rayures
• Emballage en couches
• Séparation interne
• Emballage en carton extérieur
• Emballage en carton complet en vrac

La méthode d'emballage spécifique est déterminée en fonction des dimensions, de la quantité et des exigences de transport du produit.

Pourquoi choisir le matériel Boyuan ?

Plus de 20 ans d'expérience dans l'industrie des boîtiers en aluminium

Engagement à long terme dans l’usinage de boîtiers en aluminium, de châssis en aluminium et de pièces structurelles en aluminium.

Env. Usine de 10 000㎡

Equipé de conditions de production pour la découpe de profilés en aluminium, l'usinage CNC, le traitement de surface, l'impression, l'inspection et l'assemblage.

Env. 300 moules existants

Les solutions de profilés en aluminium existantes peuvent être adaptées en fonction des dimensions et de la structure du produit.

Usinage CNC à trois axes

Prend en charge les ouvertures d'interface, le perçage, le taraudage, l'usinage des faces d'extrémité et d'autres usinages structurels non standard.

Coordination multi-processus

Découpe, CNC, perçage, taraudage, traitement de surface, gravure laser, sérigraphie, contrôle et assemblage peuvent être coordonnés selon le projet.

FAQ

À quels produits le boîtier en aluminium 63×32,5 mm est-il adapté ?

Convient aux produits électroniques avec des PCB de taille moyenne, plus d'interfaces et la nécessité de garder l'appareil compact, tels que les modules de contrôle électronique industriel, les modules d'acquisition de données, les équipements de conversion de signal, les modules d'interface de communication et certains équipements de mesure et de test.

Quelle est la plus grande caractéristique du 63×32,5 mm ?

Il équilibre la largeur latérale et la hauteur de l'enceinte. 63 mm peuvent fournir un bon espace de disposition des PCB et des interfaces, et 32,5 mm peuvent garder l'appareil relativement compact.

Le 63 × 32,5 mm convient-il aux PCB ?

Il peut être utilisé pour des PCB de tailles correspondantes, mais l'adéquation réelle doit être confirmée en fonction de la longueur et de la largeur du PCB, de la position des trous de montage, de la hauteur des composants et de la structure interne du profil.

Quelle peut être la hauteur des composants d'une hauteur de 32,5 mm ?

32,5 mm est la hauteur de la section externe. La hauteur interne réellement disponible doit déduire l'épaisseur de la paroi du profilé et la structure interne, et est calculée en combinaison avec la position de montage du PCB.

Les ouvertures des connecteurs peuvent-elles être usinées ?

Oui. Les trous d'interface correspondants peuvent être usinés selon les modèles de connecteurs et les dessins techniques.

Les trous filetés peuvent-ils être usinés ?

Oui, le perçage, le taraudage et d'autres post-usinages CNC peuvent être effectués.

La longueur du boîtier peut-elle être personnalisée ?

Oui, la découpe de profilés peut être effectuée en fonction de la longueur réelle de l'appareil.

Les trous de montage des PCB peuvent-ils être usinés ?

Oui, l'usinage correspondant peut être effectué en fonction de la position des trous de montage du PCB et de la structure du boîtier.

Des échantillons peuvent-ils être fournis ?

Les projets de personnalisation peuvent avoir des échantillons confirmés selon les exigences réelles.

16. Quelles informations est-il recommandé de fournir lors d’une demande de renseignements ?

Pour confirmer si le boîtier d'équipement électronique en aluminium de 63 × 32,5 mm convient à votre produit, il est recommandé de fournir :

• Longueur et largeur du PCB
• Positions des trous de montage du PCB
• Hauteur maximale des composants
• Longueur de boîtier requise pour le produit
• Nombre d'interfaces
• Type d'interface
• Postes d'interface
• Structure de la plaque d'extrémité
• Exigences en matière de traitement de surface
• Quantité d'achat estimée

S’il n’existe pas encore de dessin technique complet, vous pouvez d’abord fournir :

Dimensions du PCB + hauteur maximale des composants + longueur du produit + disposition de l'interface

pour une évaluation préliminaire.
