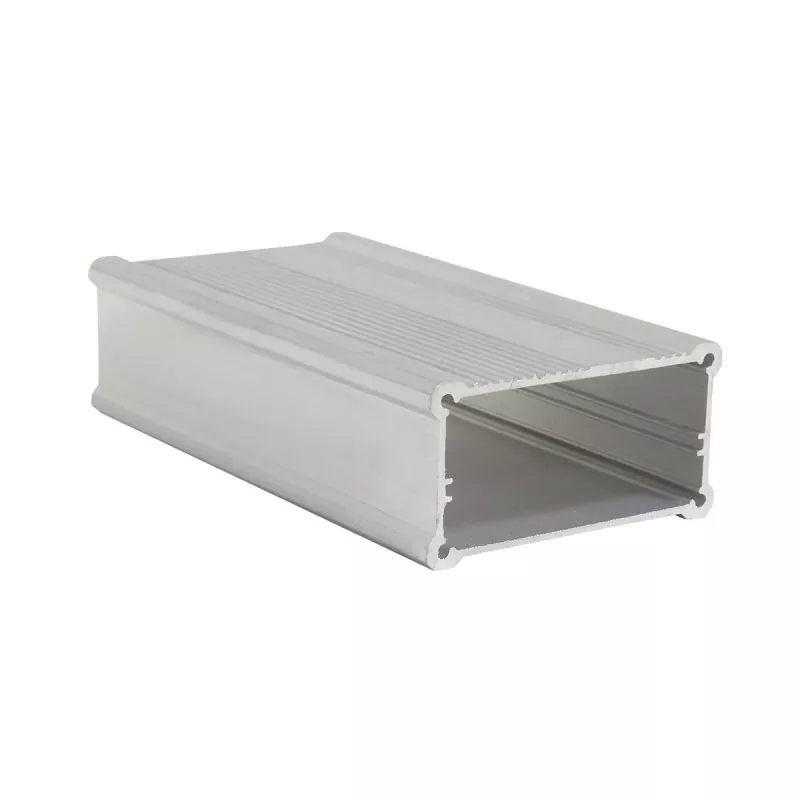

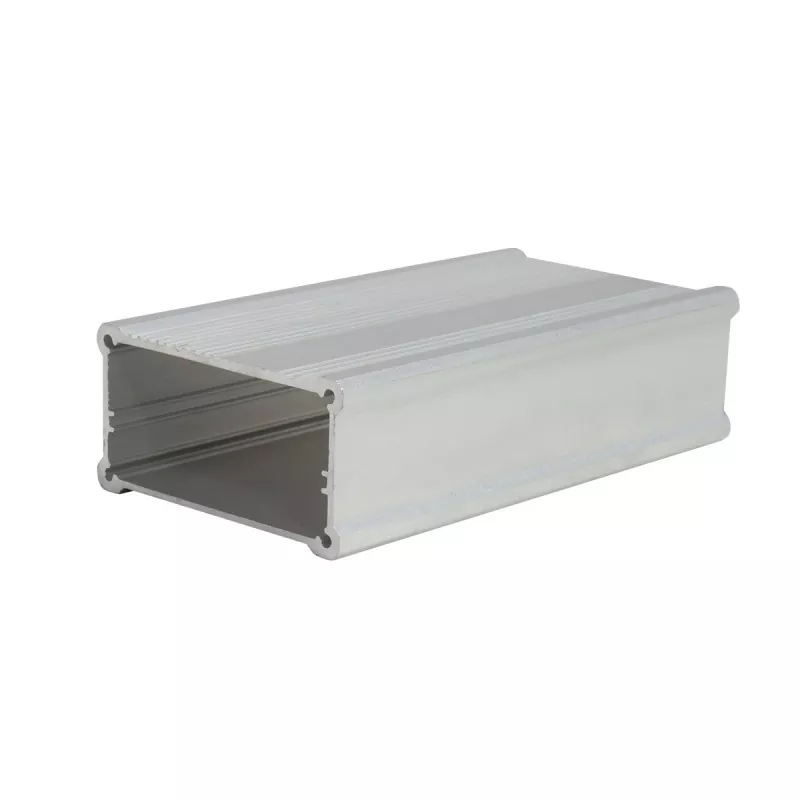

Boîtier de module de commande d'alimentation en aluminium 53,4 × 27,5 mm

Le boîtier de module de commande d'alimentation en aluminium Boyuan 53,4 × 27,5 mm est un boîtier d'appareil électronique de taille moyenne fabriqué avec une structure d'extrusion en alliage d'aluminium, avec une taille de section transversale externe de 53,4 mm (largeur) × 27,5 mm (hauteur), et la longueur peut être personnalisée arbitrairement en fonction des exigences réelles de l'équipement.

Par rapport aux boîtiers en plastique, les boîtiers en alliage d'aluminium ont une meilleure résistance structurelle et une texture métallique, et peuvent réaliser des structures personnalisées telles que des interfaces, des trous de montage, des trous filetés et des fentes grâce à l'usinage CNC.

Avantages principaux

01 | Corps de 53,4 × 27,5 mm de large, conception modérée

La section transversale de 53,4 mm de large sur 27,5 mm de haut offre un espace interne suffisant pour les équipements électroniques de taille moyenne.

La largeur de 53,4 mm est plus large que la spécification courante de 52 mm, s'adaptant à des configurations de circuits imprimés plus larges et à une conception d'interface plus côte à côte, prenant en charge les configurations d'interface d'entrée/sortie multicanaux ; la hauteur de 27,5 mm maintient une épaisseur modérée du dispositif tout en offrant un espace de montage de composants plus grand que les spécifications minces, pouvant accueillir de petits transformateurs, des condensateurs électrolytiques (généralement 20 à 25 mm de hauteur), des relais et des composants de hauteur moyenne, prenant en charge les besoins d'intégration de systèmes de circuits relativement complexes.

02 | Structure en aluminium extrudé

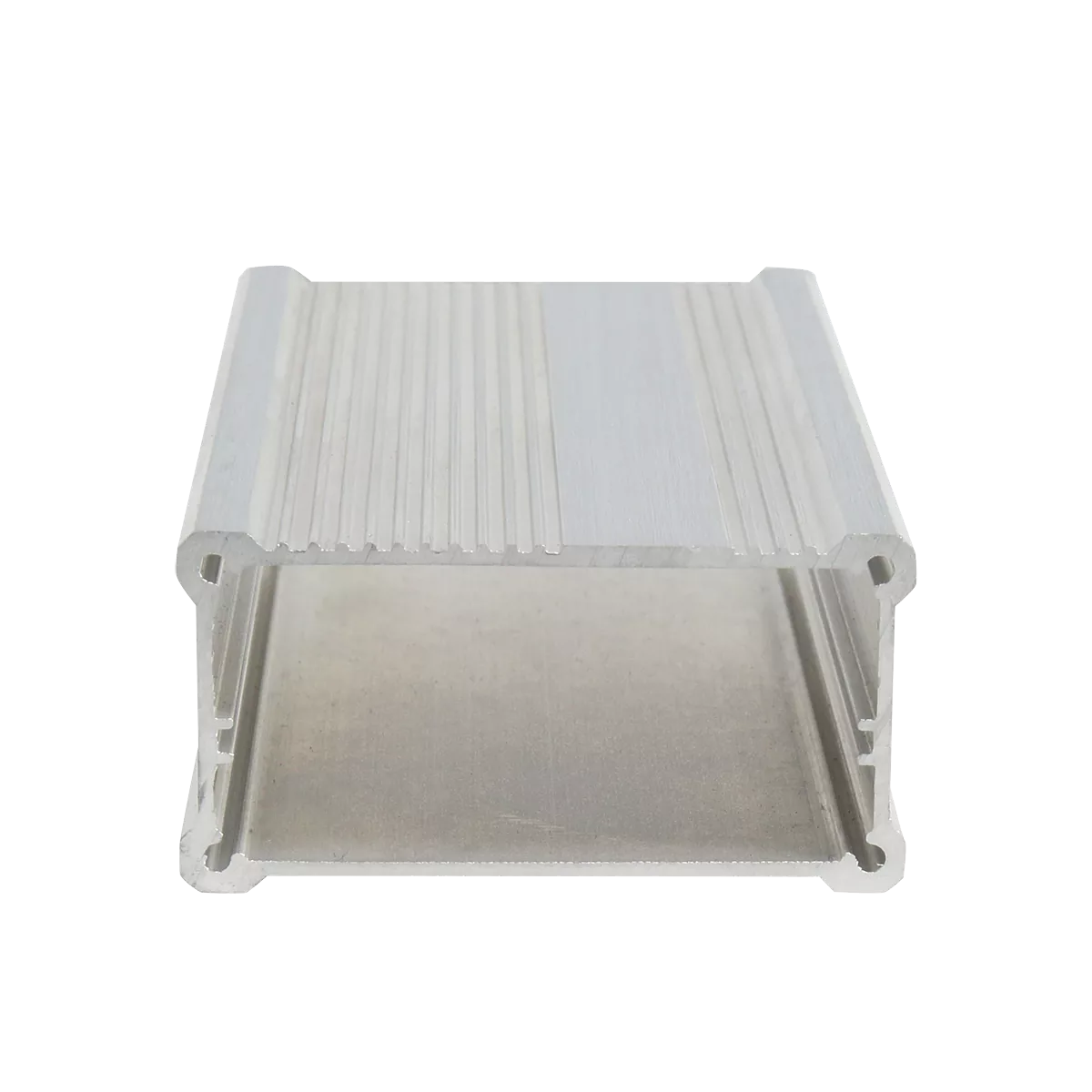

Le corps du boîtier est formé par extrusion de profilés en alliage d'aluminium. La taille de la section transversale du boîtier en aluminium extrudé est fixe, tandis que la longueur peut être coupée en fonction des exigences réelles du produit. Par conséquent, le même boîtier de spécifications peut s'adapter à des PCB et des modules électroniques de différentes longueurs. Cette structure est particulièrement adaptée aux produits électroniques nécessitant un développement en série.

03 | Convient au montage sur PCB

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires. La hauteur de 27,5 mm peut accueillir des dispositifs d'alimentation dotés de petits dissipateurs thermiques ou de composants de hauteur moyenne, offrant ainsi une solution d'emballage fiable pour les équipements électroniques d'une puissance légèrement supérieure.

04 | Prise en charge de l'usinage personnalisé CNC

Le profil standard n'est que le point de départ. Boyuan Hardware peut effectuer un usinage CNC sur le boîtier en aluminium de 53,4 × 27,5 mm selon les dessins du client, notamment :

• Ouvertures d'interface (USB, RJ45, fiches aviation, interfaces BNC, interfaces d'alimentation, etc.)
• Trous de vis et trous de positionnement
• Trous filetés et trous lamés
• Fentes de dissipation thermique et trous de ventilation
• Ouvertures des fenêtres moustiquaires
• Trous de boutonnières et trous d'interrupteur
• Trous de montage et trous de montage mural
• Rainures et marches
• Chanfreinage
• Autres structures personnalisées

05 | Longueur personnalisable selon le produit

53,4 × 27,5 mm est la spécification de section transversale du boîtier et la longueur du produit peut être coupée en fonction des dimensions réelles de l'équipement. La longueur usinable spécifique est confirmée en fonction des exigences du matériau, du traitement de surface et du produit.

06 | Performance efficace de dissipation thermique

L'alliage d'aluminium a une excellente conductivité thermique. En combinaison avec un corps de 53,4 mm de large et un espace interne de 27,5 mm, de petits dissipateurs thermiques peuvent être installés ou l'espace de circulation d'air interne peut être augmenté, aidant ainsi efficacement les composants internes à dissiper la chaleur et prolongeant la durée de vie de l'équipement.

07 | Le boîtier métallique allie structure et apparence

L'alliage d'aluminium est léger et présente de bonnes performances structurelles, tout en conservant une texture métallique naturelle. Grâce à des traitements de surface tels que le brossage, le sablage et l'anodisation, différents effets d'apparence peuvent être obtenus, donnant aux équipements électroniques une apparence de produit plus professionnelle.

Spécifications techniques

Note: Les qualités de matériaux spécifiques, l'épaisseur de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de traitement de surface doivent être soumises aux dessins de produits réels et aux exigences de commande.

À quels produits le boîtier en aluminium de 53,4 × 27,5 mm est-il adapté ?

Le boîtier du module de commande d'alimentation en aluminium de 53,4 × 27,5 mm appartient à la catégorie des boîtiers en aluminium à corps large et à espace modéré : la largeur de 53,4 mm est plus large que la spécification courante de 52 mm, prenant en charge des PCB plus larges et davantage de configurations d'interface côte à côte ; la hauteur de 27,5 mm maintient une épaisseur modérée de l'appareil tout en offrant un espace interne plus grand que les spécifications minces. Cette spécification est largement utilisée dans les instruments, les compteurs, l'électronique, les communications, l'automatisation, les capteurs, les cartes à puce, le contrôle industriel, les machines de précision et d'autres industries.

1. Modules d'alimentation

La conception modérée à corps large de 53,4 × 27,5 mm est très adaptée à divers produits électriques :

• Modules d'alimentation à découpage
• Adaptateurs secteur
• Boîtiers d'alimentation pour véhicules
• Boîtiers d'onduleur
• Boîtiers en aluminium pour redresseur
• Modules convertisseurs DC-DC
• Modules de chargeur
• Alimentations AC/DC, alimentations régulées
• Alimentations de communication

Pourquoi 53,4 × 27,5 mm convient-il aux modules d'alimentation ? Les modules d'alimentation doivent généralement accueillir des composants tels que des condensateurs électrolytiques (généralement de 20 à 25 mm de hauteur), de petits transformateurs et des dissipateurs thermiques. La hauteur de 27,5 mm offre un espace de montage suffisant, la largeur de 53,4 mm peut s'adapter à de larges configurations de circuits imprimés, prenant en charge les interfaces d'entrée/sortie multicanaux, et le matériau en alliage d'aluminium aide également les dispositifs d'alimentation à dissiper efficacement la chaleur.

2. Modules de contrôle industriel et d'automatisation

• Contrôleurs industriels
• Modules de contrôleur logique programmable (PLC)
• Modules de contrôle de mouvement
• Modules de commande de moteur
• Modules d'extension d'E/S
• Équipement de contrôle d'automatisation
• Modules de support de châssis de contrôle industriel

Pourquoi 53,4 × 27,5 mm convient-il aux modules de contrôle industriels ? Les modules de contrôle industriels doivent généralement accueillir de nombreuses interfaces et des cartes de contrôle de plus grande taille. La largeur de 53,4 mm peut accueillir plusieurs interfaces côte à côte et la hauteur de 27,5 mm permet d'installer des appareils d'alimentation dotés de petits dissipateurs thermiques.

3. Modules de communication et de réseau

Convient aux produits de modules de communication :

• Modules de communication
• Plateformes sans fil
• Boîtiers GPS/GPRS
• Modules de conversion de signaux
• Boîtiers d'amplificateur de signal
• Modules de transmission de données
• Serveurs vidéo
• Routeurs, récepteurs sans fil

La largeur de 53,4 mm peut accueillir davantage d'interfaces d'antenne et de configurations d'interfaces de communication.

4. Instruments de mesure et équipements de test

• Boîtiers d'instruments et de compteurs
• Instruments d'acquisition de données
• Boîtiers générateurs de signaux
• Analyseurs de puissance
• Équipement de test
• Instruments de mesure de précision

Pourquoi 53,4×27,5 mm convient-il aux instruments de mesure ? Les instruments de mesure nécessitent des configurations de circuits imprimés plus grandes pour s'adapter aux circuits de traitement du signal et à plusieurs interfaces. La largeur de 53,4 mm peut accueillir des PCB de largeur standard et la hauteur de 27,5 mm peut accueillir des composants tels que des transformateurs et des relais. Dans le même temps, le boîtier en alliage d'aluminium offre de bonnes performances de blindage électromagnétique.

5. Boîtiers de blindage et applications anti-interférences

Le boîtier en aluminium de 53,4 × 27,5 mm peut constituer une bonne solution de blindage électromagnétique :

• Boîtiers de blindage électronique
• Coffrets pour dispositifs anti-interférences
• Blindage du module haute fréquence

Le matériau en alliage d'aluminium lui-même présente de bonnes performances de blindage électromagnétique, empêchant efficacement les interférences électromagnétiques.

6. Capteurs et appareils intelligents

• Modules capteurs
• Terminaux d'acquisition de données
• Appareils à carte à puce
• Terminaux IdO

7. Équipement médical et de test

• Coffrets pour équipements médicaux
• Modules de test
• Modules d'équipement de surveillance
• Instruments médicaux portables

8. Sonorisation et équipement audio

• Équipement de système de sonorisation
• Circuits amplificateurs
• Équipement audio

Que peut-on personnaliser ?

Traitement de surface

Anodisation

L'anodisation est l'une des méthodes de traitement de surface couramment utilisées pour les boîtiers en aluminium. Il peut modifier l'apparence et les propriétés de la surface en aluminium et obtenir différents effets de couleur.

Sablage

Le sablage peut former une texture mate uniforme sur la surface en aluminium, adaptée aux équipements électroniques industriels et aux boîtiers d'instruments.

Brossage

Le brossage peut former des textures métalliques régulières, permettant au produit de conserver une texture métallique évidente en alliage d'aluminium.

Gravure Laser

Les éléments suivants peuvent être usinés sur la surface du boîtier en aluminium de 53,4 × 27,5 mm :

• Logo
• Modèle de produit
• Identification des interfaces
• Numéro de produit
• Texte et motifs

Sérigraphie

Convient pour l'usinage de logos multicolores, de textes et d'identification de fonctions.

Usinage personnalisé de boîtiers en aluminium professionnels

Nous produisons non seulement des boîtiers en aluminium standard, mais pouvons également les personnaliser en fonction des structures de produits du client.

Les clients doivent uniquement fournir :

Dessins 2D / modèles 3D / échantillons physiques / dimensions du produit

Nous pouvons ensuite effectuer une évaluation de l’usinage en fonction des exigences réelles du produit.

L'usinage CNC répond aux exigences non standard

Pour les produits qui ne peuvent pas être directement satisfaits par le profil standard de 53,4 × 27,5 mm, la personnalisation peut être réalisée par un usinage CNC ultérieur.

Par exemple:

Ouvertures d'interface + fenêtres d'écran + trous de montage + trous filetés + fentes de dissipation thermique + rainures + marches + logo

Tous peuvent être usinés selon les dessins du client.

Guide de sélection des produits

Si la largeur de votre PCB est proche de 53,4 mm

53,4 × 27,5 mm est un choix idéal : la largeur de 53,4 mm offre un espace de routage de PCB plus important et une disposition d'interface plus côte à côte que la spécification courante de 52 mm.

Si votre appareil contient des composants de hauteur moyenne

La hauteur de 27,5 mm peut accueillir de petits transformateurs, des condensateurs électrolytiques (20-25 mm), des relais et des composants de hauteur moyenne, adaptés aux équipements électroniques nécessitant un certain espace vertical interne.

Si votre appareil a besoin d'une bonne dissipation thermique

Le boîtier en alliage d'aluminium présente une excellente conductivité thermique. Combiné avec la conception du corps de 53,4 mm de large, il peut aider efficacement les composants internes à dissiper la chaleur.

Si vous avez besoin d'une compatibilité avec plusieurs interfaces

La largeur de 53,4 mm prend en charge la disposition côte à côte de plusieurs interfaces telles que RJ45, fiches aviation, BNC et USB, adaptées aux équipements de taille moyenne nécessitant des interfaces riches.

Si les longueurs des PCB diffèrent

Le profil peut être coupé en fonction de la longueur du produit, et la même spécification de section transversale peut s'adapter à des produits de différentes longueurs.

Spectacle d'atelier

FAQ

1. À quels produits le boîtier en aluminium de 53,4 × 27,5 mm est-il adapté ?

53,4 × 27,5 mm appartient à la catégorie des boîtiers en aluminium à corps large et à espace modéré, adaptés aux modules d'alimentation, aux contrôleurs industriels, aux modules de communication, aux instruments de mesure, aux boîtiers de blindage, aux amplificateurs de signal, aux boîtiers d'alimentation de véhicule, aux serveurs vidéo, aux plates-formes sans fil, etc. La largeur de 53,4 mm offre un espace de disposition suffisant pour les circuits imprimés et la hauteur de 27,5 mm peut accueillir des composants de hauteur moyenne.

2. La longueur du boîtier est-elle de 53,4 × 27,5 mm ?

Le numéro 53,4 × 27,5 mm fait référence à la taille de la section transversale du boîtier (largeur × hauteur). La longueur du produit peut être coupée en fonction de l'équipement réel et de la longueur du PCB.

3. La longueur du boîtier en aluminium de 53,4 × 27,5 mm peut-elle être personnalisée ?

Oui. La longueur du boîtier en aluminium extrudé peut être coupée selon les exigences du produit. La longueur spécifique doit être confirmée en combinaison avec le matériau, le traitement de surface et la structure du produit.

4. La hauteur de 27,5 mm peut-elle accueillir des condensateurs électrolytiques ?

Oui. Les condensateurs électrolytiques courants mesurent généralement entre 20 et 25 mm de hauteur et la hauteur interne de 27,5 mm peut parfaitement les accueillir. Une confirmation spécifique est nécessaire en fonction des dimensions de vos composants.

5. Des trous de dissipation thermique peuvent-ils être pratiqués sur le boîtier en aluminium ?

Oui. Boyuan Hardware peut usiner des fentes de dissipation thermique, des trous de ventilation et d'autres structures de dissipation thermique selon les dessins du client pour aider l'équipement à dissiper la chaleur.

6. Les interfaces telles que les fiches aviation et les BNC peuvent-elles être usinées ?

L'usinage CNC peut être effectué sur les positions d'interface correspondantes selon les dessins du client. La largeur de 53,4 mm peut accueillir une disposition côte à côte de plusieurs interfaces. Il convient de confirmer s'il est spécifiquement adapté à l'usinage en fonction des dimensions de l'interface et de la structure du boîtier.

Pourquoi choisir le matériel Boyuan ?

Boyuan Hardware se concentre sur l'industrie des boîtiers en aluminium et des châssis en aluminium depuis plus de 20 ans, avec environ 10 000 mètres carrés d'espace d'usine de production, fournissant un usinage de boîtiers en aluminium sur mesure.

Du profilé en aluminium standard de 53,4 × 27,5 mm au boîtier électronique fini usiné CNC, nous pouvons usiner selon les exigences du produit du client.

Si vous recherchez un boîtier de module de commande d'alimentation en aluminium de 53,4 × 27,5 mm, vous êtes invités à envoyer vos dimensions de PCB, vos dessins de produits ou vos modèles 3D.

Nous pouvons confirmer les spécifications, la méthode d'usinage et le plan de personnalisation en fonction de la structure de votre produit.
