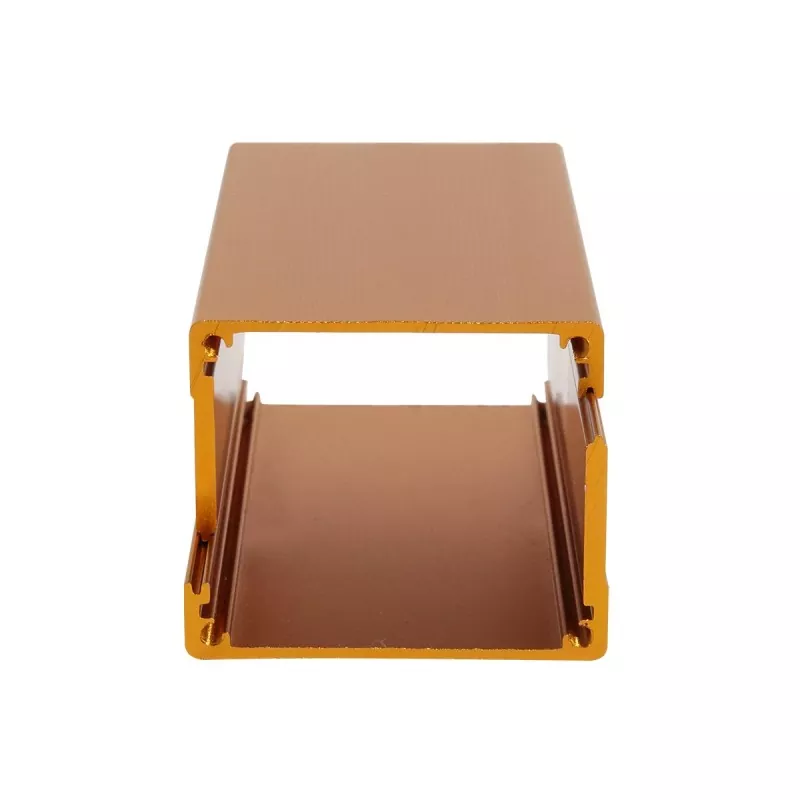

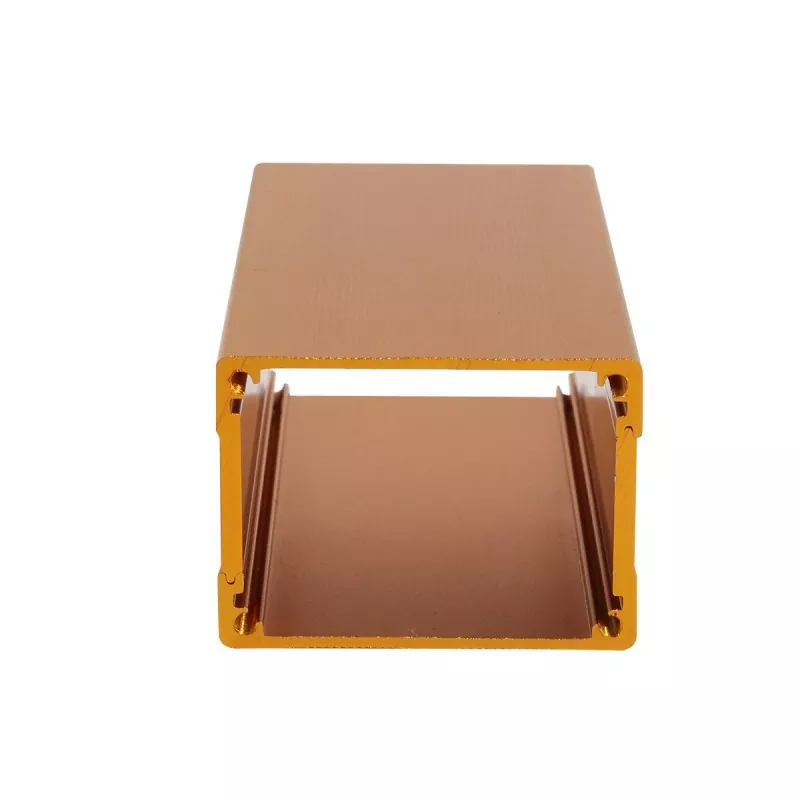

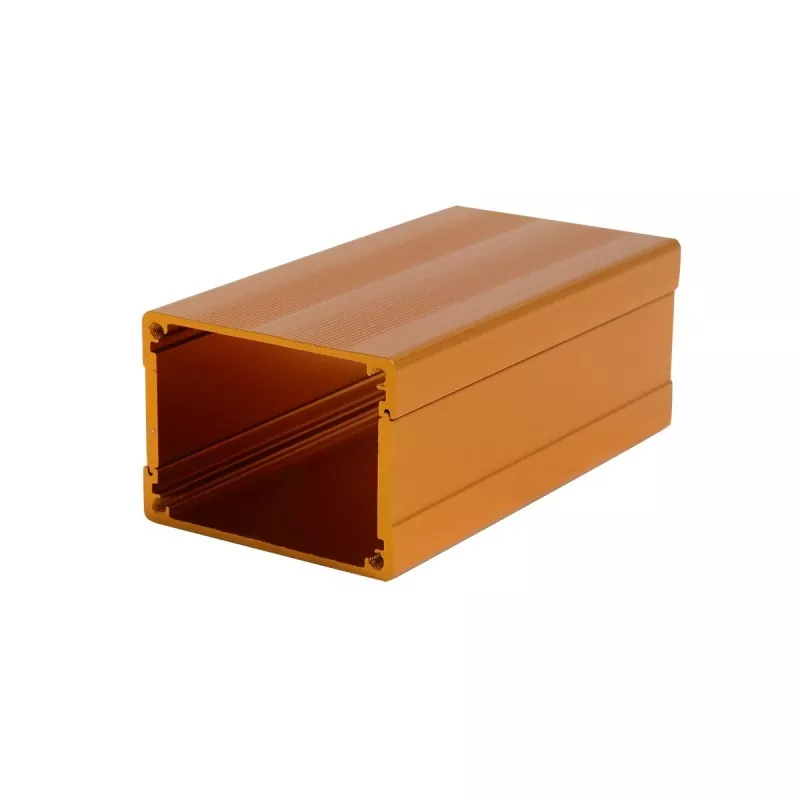

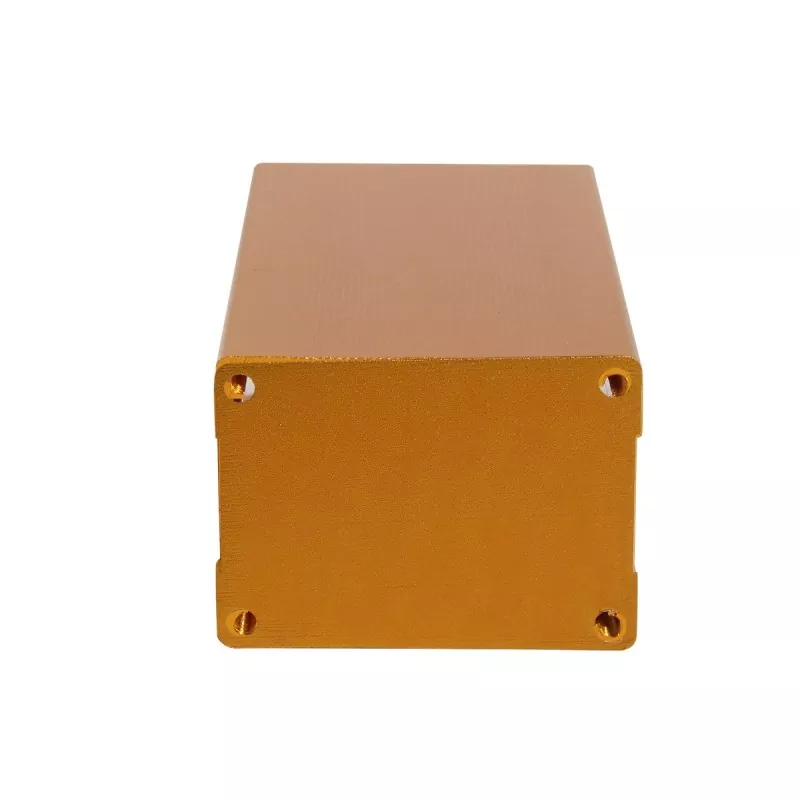

Boîtier de module de contrôle de puissance en aluminium 52 × 38 mm

Le boîtier en aluminium Boyuan 52 × 38 mm est un boîtier d'appareil électronique de taille moyenne fabriqué avec une structure d'extrusion en alliage d'aluminium, avec une section transversale externe de 52 mm (largeur) × 38 mm (hauteur), et la longueur peut être personnalisée arbitrairement en fonction des exigences réelles de l'équipement.

Le produit est formé par extrusion de profilés en aluminium, avec une taille de section transversale du corps principal fixe. Il peut être coupé en fonction de la longueur réelle de l'équipement, et l'assemblage final est complété par des plaques d'extrémité, un usinage CNC et d'autres processus de support.

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur du boîtier est conçu avec des emplacements pour cartes de circuit imprimé standard, et le PCB peut être directement inséré et fixé sans vis supplémentaires, améliorant considérablement l'efficacité de l'assemblage.

Par rapport aux boîtiers en plastique, les boîtiers en alliage d'aluminium ont une meilleure résistance structurelle et une texture métallique, et peuvent réaliser des structures personnalisées telles que des interfaces, des trous de montage, des trous filetés et des fentes grâce à l'usinage CNC.

Boyuan Hardware se concentre sur la fabrication de boîtiers et de châssis en aluminium depuis plus de 20 ans, avec environ 10 000 mètres carrés d'espace d'usine de production, et peut fournir un usinage de boîtiers en aluminium personnalisé selon les dessins, les échantillons ou les exigences de taille du client.

Avantages principaux

01 | Conception d'un grand espace de 52 × 38 mm

La section transversale de 52 mm de large sur 38 mm de haut offre un espace interne suffisant pour les équipements électroniques de taille moyenne.

La largeur de 52 mm peut s'adapter à des configurations de circuits imprimés plus larges et à la conception côte à côte de plusieurs interfaces, prenant en charge les configurations d'interfaces d'entrée/sortie multicanaux ; la hauteur de 38 mm offre un plus grand espace de montage de composants, peut accueillir des composants plus grands tels que des condensateurs électrolytiques (généralement 25 à 35 mm de hauteur), des transformateurs, des dissipateurs thermiques, des relais et des inducteurs, et prend également en charge la conception de PCB double face, répondant aux besoins d'intégration de systèmes de circuits complexes.

02 | Structure en aluminium extrudé

Le corps du boîtier du module de commande de puissance en aluminium de 52 × 38 mm est formé par extrusion de profilé en alliage d'aluminium. La taille de la section transversale du boîtier en aluminium extrudé est fixe, tandis que la longueur peut être coupée en fonction des exigences réelles du produit. Par conséquent, le même boîtier de spécifications peut s'adapter à des PCB et des modules électroniques de différentes longueurs. Cette structure est particulièrement adaptée aux produits électroniques nécessitant un développement en série.

03 | Convient au montage sur PCB

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires. La hauteur de 38 mm peut accueillir un empilement de PCB double couche ou des appareils haute puissance avec dissipateurs thermiques, offrant ainsi une solution d'emballage fiable pour les équipements électroniques haute puissance.

04 | Prise en charge de l'usinage personnalisé CNC

Le profil standard n'est que le point de départ. Boyuan Hardware peut effectuer un usinage CNC sur le boîtier en aluminium de 52 × 38 mm selon les dessins du client, notamment :

• Ouvertures d'interface (USB, RJ45, fiches aviation, interfaces BNC, interfaces d'alimentation, etc.)
• Trous de vis et trous de positionnement
• Trous filetés et trous lamés
• Fentes de dissipation thermique et trous de ventilation
• Ouvertures des fenêtres moustiquaires
• Trous de boutonnières et trous d'interrupteur
• Rainures et marches
• Chanfreinage
• Autres structures personnalisées

05 | Longueur personnalisable selon le produit

52 × 38 mm est la spécification de section transversale du boîtier et la longueur du produit peut être coupée en fonction des dimensions réelles de l'équipement. La longueur usinable spécifique est confirmée en fonction des exigences du matériau, du traitement de surface et du produit.

06 | Performance efficace de dissipation thermique

La conductivité thermique de l'alliage d'aluminium est d'environ 200 W/(m·K). Combiné avec une plus grande surface et un grand espace interne de 52 × 38 mm, il peut conduire et dissiper efficacement la chaleur générée par les composants internes. Pour les équipements produisant une grande quantité de chaleur, tels que les modules de puissance et les amplificateurs de puissance, le boîtier en aluminium lui-même constitue un dissipateur thermique efficace, qui peut prolonger la durée de vie de l'équipement.

07 | Le boîtier métallique allie structure et apparence

L'alliage d'aluminium est léger et présente de bonnes performances structurelles, tout en conservant une texture métallique naturelle. Grâce à des traitements de surface tels que le brossage, le sablage et l'anodisation, différents effets d'apparence peuvent être obtenus, donnant aux équipements électroniques une apparence de produit plus professionnelle.

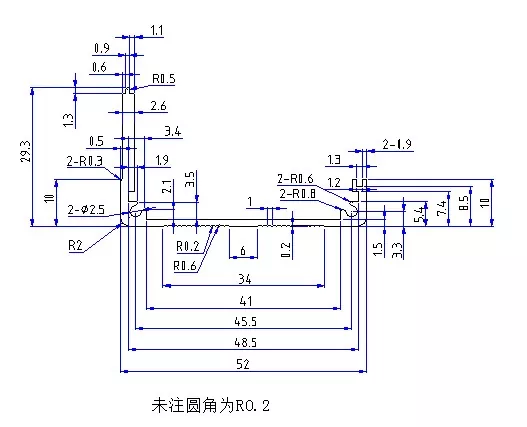

Spécifications techniques

Note: Les qualités de matériaux spécifiques, l'épaisseur de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de traitement de surface doivent être soumises aux dessins de produits réels et aux exigences de commande.

À quels produits le boîtier en aluminium de 52 × 38 mm est-il adapté ?

Le boîtier de module de commande de puissance en aluminium de 52 × 38 mm appartient à la catégorie des boîtiers en aluminium à grand espace : la largeur de 52 mm prend en charge la disposition côte à côte de plusieurs interfaces et la hauteur de 38 mm offre suffisamment d'espace vertical pour les composants et les dissipateurs de chaleur plus grands. La hauteur de 38 mm est la caractéristique principale qui distingue cette spécification des boîtiers minces, lui permettant de transporter des équipements électroniques de plus grande puissance et des composants plus grands, ce qui en fait un choix d'emballage idéal pour les équipements électroniques de taille moyenne.

1. Modules d'alimentation

La conception spacieuse de 52 × 38 mm est très adaptée à divers produits électriques :

• Modules d'alimentation à découpage
• Adaptateurs secteur
• Boîtiers d'alimentation pour véhicules
• Boîtiers d'onduleur
• Boîtiers en aluminium pour redresseur
• Modules convertisseurs DC-DC
• Modules d'alimentation UPS
• Modules de chargeur
• Boîtiers de système de gestion de batterie (BMS)
• Boîtiers de modules de supercondensateurs

Pourquoi 52 × 38 mm convient-il aux modules d'alimentation ? Les modules de puissance doivent généralement accueillir des composants plus grands tels que des condensateurs électrolytiques (généralement 25 à 35 mm de hauteur), des transformateurs, des dissipateurs thermiques et des inductances. La hauteur de 38 mm offre un espace de montage suffisant et peut facilement accueillir des condensateurs électrolytiques d'environ 30 mm de hauteur. Dans le même temps, la largeur de 52 mm peut s'adapter à de larges configurations de circuits imprimés, prenant en charge les interfaces d'entrée/sortie multicanaux, et le matériau en alliage d'aluminium aide également les appareils haute puissance à dissiper efficacement la chaleur.

2. Amplificateurs de puissance et équipement audio

• Amplificateurs de puissance audio
• Modules amplificateurs de signaux
• Amplificateurs de puissance RF
• Enceintes d'amplificateurs professionnelles
• Modules amplificateurs de voiture

Pourquoi le 52×38 mm convient-il aux amplificateurs ? Les amplificateurs de puissance nécessitent un espace interne relativement grand pour accueillir les circuits amplificateurs, les dissipateurs thermiques et les sections d'alimentation. La hauteur de 38 mm permet d'installer des composants et des dissipateurs de chaleur plus grands, et combinée au boîtier en alliage d'aluminium de grande surface de 52 mm de largeur pour la dissipation thermique, elle convient aux équipements d'amplificateurs audio et RF avec une grande génération de chaleur.

3. Modules de contrôle industriel et d'automatisation

• Contrôleurs industriels
• Modules de contrôleur logique programmable (PLC)
• Modules de contrôle de mouvement
• Modules de commande de moteur
• Modules onduleurs
• Modules d'extension d'E/S
• Boîtiers de contrôle d'automatisation
• Modules de contrôle des robots

Pourquoi 52 × 38 mm convient-il aux modules de contrôle industriels ? Les modules de contrôle industriels doivent généralement accueillir de nombreuses interfaces (RS232, RS485, CAN, Ethernet, etc.) et des cartes de contrôle de plus grande taille. La largeur de 52 mm peut accueillir plusieurs interfaces côte à côte, et la hauteur de 38 mm permet d'installer des dispositifs d'alimentation et des modules de relais avec dissipateurs thermiques.

4. Instruments de mesure et équipements de test

• Modules oscilloscopes
• Boîtiers générateurs de signaux
• Instruments d'acquisition de données
• Analyseurs de puissance
• Modules d'analyse spectrale
• Instruments de test de dureté
• Équipement de test par ultrasons
• Boîtiers pour débitmètres/indicateurs de niveau
• Modules multimètre

Pourquoi le 52×38 mm convient-il aux instruments de mesure ? Les instruments de mesure nécessitent des configurations de circuits imprimés plus grandes pour s'adapter aux circuits de traitement du signal et à plusieurs interfaces. La largeur de 52 mm peut accueillir des PCB de largeur standard et la hauteur de 38 mm peut accueillir des composants tels que des transformateurs et des relais. Dans le même temps, le boîtier en alliage d'aluminium offre de bonnes performances de blindage électromagnétique, garantissant ainsi la précision des mesures.

5. Équipements de communication et de réseau

• Modules de stations de base de communication
• Amplificateurs de signaux
• Modules de communication 5G
• Unités de transmission de données (DTU)
• Émetteurs-récepteurs à fibre optique
• Équipement de pont sans fil
• Modules de commutation
• Boîtiers de routeur

6. Équipement de tests médicaux

• Modules de tests médicaux
• Équipement de surveillance
• Instruments médicaux portables
• Modules d'équipement de physiothérapie
• Modules d'acquisition de biosignaux

7. Applications intégrées au dissipateur thermique

Le boîtier en aluminium de 52 × 38 mm peut être utilisé en combinaison avec des dissipateurs thermiques internes :

• Boîtiers de pilotes LED haute puissance
• Modules électroniques de puissance
• Contrôleurs de moteur
• Modules de recharge pour véhicules électriques

8. Boîtiers de blindage et applications anti-interférences

• Boîtiers de blindage pour instruments de précision
• Blindage du module haute fréquence
• Blindage électronique médical

Le matériau en alliage d'aluminium offre d'excellentes performances de blindage électromagnétique, empêchant efficacement les interférences électromagnétiques.

Que peut-on personnaliser ?

Traitement de surface

Anodisation

L'anodisation est l'une des méthodes de traitement de surface couramment utilisées pour les boîtiers en aluminium. Il peut modifier l'apparence et les propriétés de la surface en aluminium et obtenir différents effets de couleur.

Sablage

Le sablage peut former une texture mate uniforme sur la surface en aluminium, adaptée aux équipements électroniques industriels et aux boîtiers d'instruments.

Brossage

Le brossage peut former des textures métalliques régulières, permettant au produit de conserver une texture métallique évidente en alliage d'aluminium.

Gravure Laser

Les éléments suivants peuvent être usinés sur la surface du boîtier en aluminium de 52 × 38 mm :

• Logo
• Modèle de produit
• Identification des interfaces
• Numéro de produit
• Texte et motifs

Sérigraphie

Convient pour l'usinage de logos multicolores, de textes et d'identification de fonctions.

Usinage personnalisé de boîtiers en aluminium professionnels

Nous produisons non seulement des boîtiers en aluminium standard, mais pouvons également les personnaliser en fonction des structures de produits du client.

Les clients doivent uniquement fournir :

Dessins 2D / modèles 3D / échantillons physiques / dimensions du produit

Nous pouvons ensuite effectuer une évaluation de l’usinage en fonction des exigences réelles du produit.

L'usinage CNC répond aux exigences non standard

Pour les produits qui ne peuvent pas être directement satisfaits par le profil standard 52×38 mm, la personnalisation peut être réalisée par un usinage CNC ultérieur.

Par exemple:

Ouvertures d'interface + fenêtres d'écran + trous de montage + trous filetés + fentes de dissipation thermique + trous de montage sur rail DIN + rainures + marches + logo

Tous peuvent être usinés selon les dessins du client.

Spectacle d'atelier

FAQ

1. À quels produits le boîtier en aluminium de 52 × 38 mm est-il adapté ?

52 × 38 mm appartient à la catégorie des boîtiers en aluminium à grand espace, adapté aux modules de puissance, aux amplificateurs de puissance, aux contrôleurs industriels, aux instruments de mesure, aux équipements de stations de base de communication, aux modules d'entraînement de moteur, aux instruments de tests médicaux, aux systèmes de gestion de batterie, etc. La largeur de 52 mm prend en charge la disposition multi-interface et la hauteur de 38 mm peut accueillir des composants et des dissipateurs thermiques plus grands.

2. La longueur du boîtier est-elle de 52 × 38 mm ?

Le n° 52 × 38 mm fait référence à la taille de la section transversale du boîtier (largeur × hauteur). La longueur du produit peut être coupée en fonction de l'équipement réel et de la longueur du PCB.

3. La longueur du boîtier en aluminium de 52 × 38 mm peut-elle être personnalisée ?

Oui. La longueur du boîtier en aluminium extrudé peut être coupée selon les exigences du produit. La longueur spécifique doit être confirmée en combinaison avec le matériau, le traitement de surface et la structure du produit.

4. La hauteur de 38 mm peut-elle accueillir des condensateurs électrolytiques ?

Oui. Les condensateurs électrolytiques courants mesurent généralement entre 25 et 35 mm de hauteur. La hauteur interne de 38 mm permet de les accueillir entièrement, avec une marge laissée pour le montage. Une confirmation spécifique est nécessaire en fonction des dimensions de vos composants.

5. La hauteur de 38 mm peut-elle accueillir un transformateur ?

Oui. La hauteur de 38 mm peut accueillir de petits transformateurs, inductances et autres composants plus grands. Une confirmation spécifique est nécessaire en fonction des dimensions de votre transformateur.

6. Des trous de dissipation thermique peuvent-ils être pratiqués sur le boîtier en aluminium ?

Oui. Boyuan Hardware peut usiner des fentes de dissipation thermique, des trous de ventilation, des nervures de dissipation thermique et d'autres structures de dissipation thermique selon les dessins du client pour aider les équipements de haute puissance à dissiper la chaleur.

7. Les interfaces telles que les fiches aviation et les BNC peuvent-elles être usinées ?

L'usinage CNC peut être effectué sur les positions d'interface correspondantes selon les dessins du client. La largeur de 52 mm peut s'adapter à la disposition côte à côte de plusieurs interfaces. Il convient de confirmer s'il est spécifiquement adapté à l'usinage en fonction des dimensions de l'interface et de la structure du boîtier.

8. Différentes couleurs peuvent-elles être sélectionnées ?

Oui. Le boîtier en aluminium peut obtenir différents effets d'apparence grâce à des processus tels que l'anodisation, et la couleur peut être arbitrairement personnalisée selon les exigences du client.

9. Que faire si 52 × 38 mm ne convient pas à mon PCB ?

Vous pouvez nous envoyer les dimensions du PCB, la structure du produit ou le modèle 3D. Boyuan Hardware peut aider à confirmer si la spécification 52 × 38 mm est adaptée aux dimensions réelles, et peut également choisir d'autres spécifications de profilés en aluminium ou effectuer un usinage personnalisé.

Pourquoi choisir le matériel Boyuan ?

Pour les fabricants d'équipements électroniques, ce qui compte le plus est de savoir si le fournisseur peut réaliser l'usinage de support tel que la longueur, les plaques d'extrémité, les ouvertures d'interface, les fenêtres d'écran, les trous de montage, les structures de dissipation thermique, les trous de montage sur rail DIN, les structures de PCB, le traitement de surface et les logos en fonction du produit réel.

Boyuan Hardware se concentre sur l'industrie des boîtiers en aluminium et des châssis en aluminium depuis plus de 20 ans, avec environ 10 000 mètres carrés d'espace d'usine de production, fournissant un usinage de boîtiers en aluminium sur mesure.

Du profilé en aluminium standard de 52 × 38 mm au boîtier électronique fini usiné CNC, nous pouvons usiner selon les exigences du produit du client.

Si vous recherchez un boîtier de module de contrôle de puissance en aluminium de 52 × 38 mm, vous êtes invités à envoyer vos dimensions de PCB, vos dessins de produits ou vos modèles 3D.

Nous pouvons confirmer les spécifications, la méthode d'usinage et le plan de personnalisation en fonction de la structure de votre produit.
