Châssis de contrôle industriel en aluminium intégré de 42,5 mm

Le châssis de contrôle industriel intégré en aluminium de 42,5 mm adopte une structure profilée en aluminium. La hauteur est fixée à 42,5 mm et la longueur et la largeur peuvent être personnalisées en fonction de la structure de l'équipement, des dimensions du PCB et de l'espace de montage.

L'intérieur du châssis comporte des emplacements pour cartes PCB et des rainures de montage, utilisés pour le positionnement des circuits imprimés ainsi que pour le montage de modules électroniques internes, de supports et d'autres pièces structurelles. La structure en profilé d'aluminium possède également une certaine capacité de dissipation thermique, adaptée aux équipements électroniques nécessitant un support structurel et une dissipation thermique de base.

La hauteur de 42,5 mm maintient un profil relativement compact tout en offrant plus d'espace pour les PCB, les composants électroniques, les interfaces et les structures de montage internes que les châssis à profil bas, ce qui le rend adapté aux applications qui doivent être intégrées dans d'autres équipements ou dans des espaces de montage limités mais ne peuvent pas utiliser une structure de châssis excessivement basse.

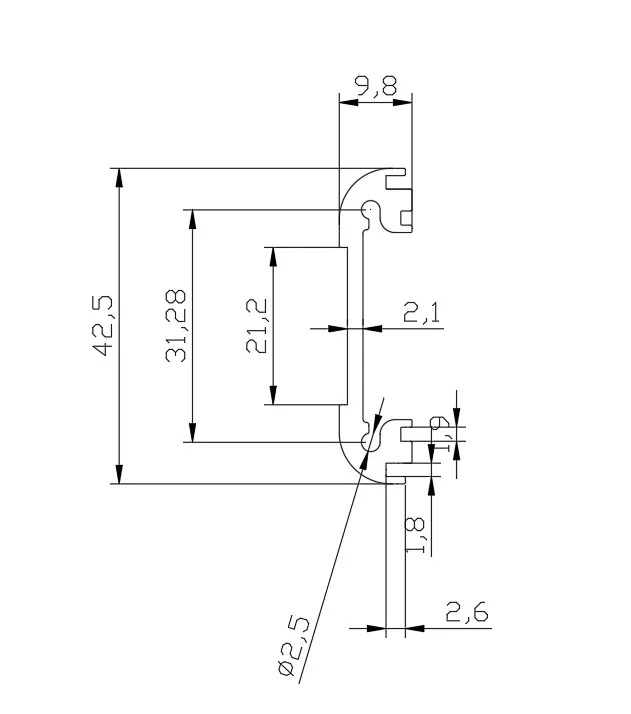

Structure du produit

Avantages principaux

1. Hauteur fixe de 42,5 mm, adaptée à l'installation d'équipements embarqués

Par rapport au châssis ultra-mince, la hauteur de 42,5 mm offre un espace interne plus spacieux tout en conservant une taille globale relativement compacte.

Pour les modules électroniques qui doivent être installés dans :

• Armoires de commande
• Équipement intérieur
• Racks ou espaces de montage d’équipements
• Structures d'équipement sur mesure
• À l'intérieur d'autres appareils électroniques

la longueur et la largeur du châssis peuvent être déterminées en fonction de l'espace d'installation réel.

2. Longueur et largeur personnalisables pour une adaptation facile à l'espace d'installation

La hauteur du châssis de contrôle industriel en aluminium intégré de 42,5 mm est fixée à 42,5 mm, tandis que la longueur et la largeur peuvent être ajustées en fonction de la structure de l'équipement.

La longueur et la largeur du châssis peuvent être déterminées en fonction :

• Position d'installation
• Dimensions des circuits imprimés
• Disposition des composants
• Postes d'interface
• Modules internes
• Dimensions hors tout de l'équipement

Cette structure est particulièrement adaptée aux modules électroniques embarqués de tailles non standards.

3. Emplacements internes pour cartes PCB pour un positionnement pratique des circuits imprimés

L'intérieur du châssis est doté d'emplacements pour cartes PCB, qui peuvent être positionnés et montés en fonction de la structure du PCB.

Pour les équipements qui doivent intégrer le circuit imprimé à l'intérieur du châssis, les emplacements pour cartes peuvent réduire l'utilisation de pièces de support supplémentaires et aider à maintenir la position de montage du circuit imprimé stable.

4. Les rainures de montage internes prennent en charge la disposition structurelle interne

En plus des emplacements pour cartes PCB, l'intérieur du châssis comporte également des rainures de montage, qui peuvent être utilisées pour fixer des modules internes, des supports et d'autres pièces structurelles.

Pour les équipements devant intégrer plusieurs composants électroniques dans un espace limité, l’aménagement interne peut être réalisé en fonction de la structure réelle.

5. La structure du profilé en aluminium équilibre le support structurel et la dissipation thermique

Le profilé en aluminium comme corps principal du châssis peut fournir un support structurel stable.

Dans le même temps, l'aluminium lui-même a une bonne conductivité thermique et, combiné à la structure du profilé, il peut aider les équipements électroniques à dissiper la chaleur.

Pour les produits ayant des exigences spécifiques de dissipation thermique plus élevées, les solutions correspondantes doivent être déterminées en fonction de la consommation électrique, de la disposition et de la conception thermique réelle des composants électroniques.

6. Les panneaux avant et arrière prennent en charge l'usinage de l'interface du périphérique

Les panneaux avant et arrière peuvent être usinés CNC selon des équipements spécifiques, par exemple :

• Interfaces de puissance
• Interfaces USB
• Interfaces de communication
• Voyants lumineux
• Boutons
• Trous de montage
• Autres interfaces de forme spéciale

Par conséquent, le châssis peut être adapté à la disposition de l'interface de l'équipement électronique final.

Spécifications techniques

Champs applicables

Il est recommandé de mettre en avant ce modèle « installation intégrée », ce qui le distingue du modèle compact 35 mm précédent.

1. Modules de contrôle intégrés

Convient aux petits modules de contrôle installés à l'intérieur d'équipements d'automatisation, d'armoires de commande ou d'autres équipements.

La hauteur de 42,5 mm peut fournir un espace de montage relativement suffisant pour les circuits imprimés de commande et les composants internes, tandis que la longueur et la largeur personnalisées aident le châssis à s'adapter à la position d'installation spécifique.

2. Modules d'acquisition de données

Pour les équipements nécessitant l'installation de circuits d'acquisition, d'interfaces et de modules de traitement de données, le circuit imprimé peut être fixé via les emplacements internes pour cartes PCB et les dimensions du châssis personnalisées en fonction de l'espace d'installation de l'équipement.

3. Modules électroniques internes des équipements industriels

Convient aux modules électroniques qui doivent être intégrés à l'intérieur de gros équipements, tels que des modules de contrôle, d'interface ou de traitement du signal.

La longueur et la largeur du châssis peuvent être personnalisées en fonction de l'espace interne de l'équipement, réduisant ainsi les dimensions externes inutiles.

4. Équipement de communication embarqué

Convient aux modules de communication ou d'interface qui doivent être installés à l'intérieur d'autres équipements.

Les panneaux avant et arrière peuvent être usinés en fonction de l'interface de communication, de l'interface d'alimentation et d'autres exigences.

5. Modules électroniques pour équipements d'automatisation

Pour les modules électroniques indépendants des équipements d'automatisation, un châssis profilé en aluminium peut fournir une protection structurelle indépendante, tandis que la longueur et la largeur personnalisées s'adaptent à la position d'installation interne de l'équipement.

Articles personnalisables

Capacité d'usinage CNC 3 axes

Boyuan Hardware utilise actuellement principalement l'usinage CNC à 3 axes et peut effectuer un usinage ultérieur sur le châssis et les panneaux en profilé d'aluminium de 42,5 mm selon les dessins du produit.

Le contenu d'usinage peut inclure :

• Ouvertures CNC
• Forage
• Tapotement
• Usinage des trous de montage
• Usinage des trous d'interface
• Trous de forme spéciale du panneau
• Trous lamés/fraisés
• Usinage de logos et marquages
• Autres usinages de structures

Le contenu spécifique de l'usinage est déterminé en fonction des dessins du produit et des exigences structurelles.

Processus de production

Le client fournit des dessins de produits ou des exigences en matière de dimensions

↓

Confirmer une hauteur fixe de 42,5 mm

↓

Confirmer la longueur, la largeur et l'espace d'installation intégré

↓

Confirmer la disposition du PCB et des composants internes

↓

Usinage de profilés en aluminium

↓

Coupe en longueur

↓

Usinage CNC 3 axes

↓

Usinage des panneaux avant et arrière

↓

Traitement de surface

↓

Contrôle des dimensions et de l'apparence

↓

Assemblage du châssis

↓

Inspection du produit fini

↓

Emballage et expédition

À propos de Boyuan

Plus de 20 ans d'expérience dans la fabrication de produits en aluminium

Boyuan Hardware est engagé dans les produits en aluminium et l'usinage associé depuis plus de 20 ans, avec des produits couvrant les châssis en profilés d'aluminium, les boîtiers en aluminium et les pièces usinées CNC.

Env. Site de production de 10 000㎡

La zone de production en usine est d'environ 10 000㎡, capable d'usiner des produits en aluminium, d'usinage CNC, de perçage, de taraudage, de traitement de surface, d'assemblage et d'inspection.

Env. 300 ensembles de moules existants

Avec environ 300 jeux de moules existants, disponibles pour la production de produits profilés en aluminium de différentes spécifications.

Usinage CNC 3 axes

Actuellement, la CNC à 3 axes est principalement utilisée pour l'usinage de produits en aluminium et de châssis, complétant le perçage, le taraudage, l'ouverture et d'autres processus selon les dessins du client.

Spectacle d'atelier

FAQ

T1. La hauteur de ce châssis est-elle fixe ?

Oui. La hauteur de ce modèle est fixée à 42,5 mm, tandis que la longueur et la largeur peuvent être personnalisées.

Q2. Pourquoi ce châssis est-il adapté à une installation embarquée ?

La hauteur fixe de 42,5 mm offre un profil relativement compact tout en laissant plus d'espace interne pour l'installation du PCB, les composants et les structures de montage. La longueur et la largeur peuvent également être ajustées pour s'adapter à l'espace d'installation disponible.

Q3. Le châssis peut-il être personnalisé en fonction de mon PCB ?

Oui. La longueur et la largeur peuvent être personnalisées en fonction des dimensions du PCB, de la disposition des composants et des exigences d'installation.

Q4. Le châssis possède-t-il un emplacement PCB interne ?

Oui. La structure en aluminium extrudé comprend un emplacement PCB interne pour le positionnement et l'installation du PCB.

Q5. Les structures de montage internes peuvent-elles être personnalisées ?

Oui. Les rainures de montage internes et l'usinage associé peuvent être conçus en fonction de la structure du produit.

Q6. Les panneaux avant et arrière peuvent-ils être usinés ?

Oui. Les panneaux peuvent être usinés CNC pour les interfaces, les trous de montage, les indicateurs, les boutons et autres ouvertures requises.

Q7. Le châssis peut-il être utilisé pour des composants générateurs de chaleur ?

La structure en aluminium extrudé fournit un chemin de dissipation thermique. Pour les produits ayant des exigences thermiques spécifiques, la conception réelle de la dissipation thermique doit être déterminée en fonction de la puissance et de la disposition des composants.

Q8. Quelle capacité d'usinage CNC offrez-vous ?

Boyuan propose principalement l'usinage CNC 3 axes pour les châssis en aluminium et les composants associés.
