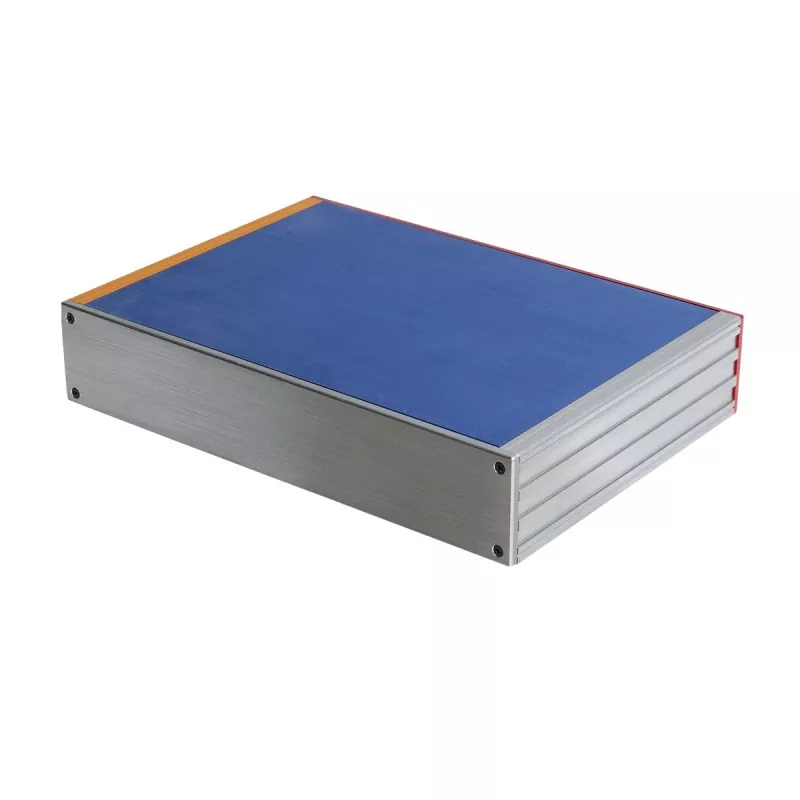

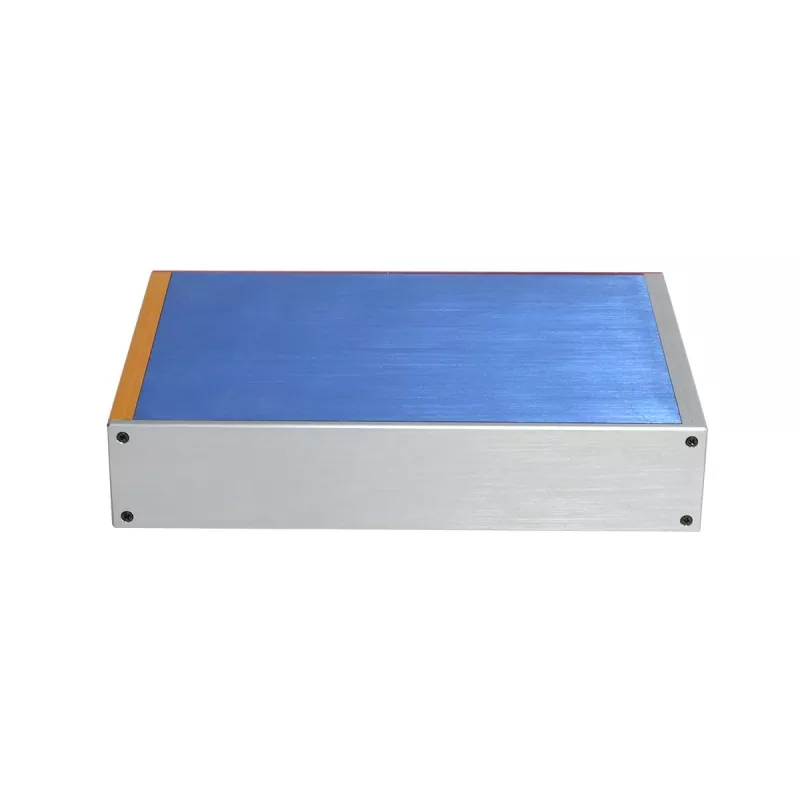

Châssis d'instrument en aluminium de 56 mm pour équipement de mesure

Ce châssis en aluminium extrudé à hauteur fixe de 56 mm adopte une structure en profilé d'aluminium. La hauteur est fixée à 56 mm et la longueur et la largeur peuvent être personnalisées en fonction des dimensions du PCB, de la disposition des composants internes et des dimensions globales de l'instrument. La hauteur de 56 mm offre plus d'espace de montage pour les composants électroniques internes que le châssis à profil bas, ce qui rend le châssis d'instrument en aluminium de 56 mm pour équipement de mesure adapté aux équipements d'instrument qui doivent intégrer des PCB, des modules électroniques, des interfaces, des alimentations et des structures de montage internes.

Structure du produit

Logique structurelle

Hauteur fixe de 56 mm → personnalisation de la longueur et de la largeur → emplacements pour cartes PCB → rainures de montage internes → structure de dissipation thermique → usinage CNC des panneaux avant et arrière → assemblage global

Avantages de conception

1. Hauteur fixe de 56 mm, adaptée à la disposition interne de l'équipement d'instruments

Par rapport au châssis à profil bas, la hauteur de 56 mm offre un espace vertical plus important et peut accueillir plus de types de composants électroniques.

Pour les équipements d'instruments qui doivent installer simultanément des PCB, des modules électroniques, des interfaces et des structures de support internes, cela peut réduire les contraintes de hauteur du châssis sur la disposition interne.

2. Longueur et largeur personnalisables, s'adaptant à différentes tailles d'instruments

Bien que la hauteur du produit soit fixée à 56 mm, la longueur et la largeur peuvent être personnalisées en fonction de l'équipement spécifique.

La longueur et la largeur finales du châssis peuvent être déterminées en fonction de :

· Dimensions des PCB

· Nombre de modules internes

· Disposition de l'interface

· Modules de puissance

· Dimensions globales de l'instrument

· Espace de montage interne

Par conséquent, il convient aux instruments électroniques et aux équipements de mesure de différentes tailles.

3. Emplacements pour cartes PCB pour un positionnement pratique des circuits imprimés

L'intérieur du châssis est doté d'emplacements pour cartes PCB, qui peuvent être utilisés pour le positionnement et le montage du PCB.

Pour les produits d'instruments, la carte de circuit imprimé interne doit généralement maintenir une position relativement stable avec les interfaces, les circuits de commande et d'autres modules, et les emplacements pour cartes peuvent aider à obtenir un positionnement structurel.

4. Les rainures de montage internes facilitent la disposition modulaire

Les rainures de montage internes peuvent être utilisées pour monter :

· Modules électroniques

· PCB

· Supports

· Composants de fixation

· Autres pièces structurelles internes

La hauteur de 56 mm combinée aux rainures de montage peut fournir un espace de disposition plus flexible pour les composants internes.

5. La structure du profilé en aluminium fournit un support stable et un chemin de dissipation thermique

Le profilé en aluminium servant de corps principal du châssis peut fournir une protection structurelle et une base de montage pour les composants électroniques internes.

Dans le même temps, l'aluminium a une bonne conductivité thermique et, combiné à la structure profilée, le châssis d'instrument en aluminium de 56 mm pour équipement de mesure peut fournir un certain chemin de dissipation thermique pour l'équipement.

Pour les exigences de conception thermique spécifiques, une détermination plus approfondie est nécessaire en fonction de la puissance des composants électroniques et de la disposition interne.

6. Panneaux avant et arrière adaptés à la disposition de l'interface de l'instrument

L'équipement d'instruments nécessite généralement plusieurs interfaces externes, de sorte que les panneaux avant et arrière peuvent être usinés CNC en fonction des fonctions réelles.

Usinable :

· Interfaces de puissance

· Interfaces USB

· Interfaces de communication

· Interfaces de données

· Trous de voyant lumineux

· Boutonnières

· Trous de montage

· Autres trous de forme spéciale

Spécifications techniques

Pourquoi choisir une hauteur de 56 mm ?

La hauteur de 56 mm est plus adaptée aux équipements électroniques présentant des structures internes relativement complexes.

Lorsque l'intérieur de l'équipement doit prendre en compte simultanément :

PCB + composants + interfaces + alimentation + structures de montage + câbles de connexion

un châssis à profil bas peut restreindre la disposition interne.

La hauteur fixe de 56 mm peut fournir un espace interne plus spacieux, tout en contrôlant les dimensions globales de l'équipement grâce à une longueur et une largeur personnalisées.

Pour les produits d'instruments, cette structure permet d'atteindre un équilibre entre l'espace interne, les dimensions de l'équipement et la protection structurelle.

Champs applicables

Il est recommandé de se concentrer sur les instruments, les tests, les mesures et les équipements électroniques.

1. Instruments de mesure électroniques

Convient aux équipements de mesure qui doivent installer des PCB, des interfaces de données et des modules électroniques internes.

Les panneaux avant et arrière peuvent être usinés selon les interfaces de test, les interfaces d'alimentation, les voyants lumineux et d'autres exigences.

2. Équipement d'essai

Convient à certains modules de test et équipements de test électroniques qui nécessitent une structure de châssis indépendante.

La hauteur de 56 mm peut fournir un espace de montage relativement suffisant pour les circuits et modules internes.

3. Instruments d'acquisition de données

Pour les équipements devant intégrer des circuits d'acquisition de données, des interfaces de communication et des modules d'alimentation, la longueur et la largeur du châssis peuvent être personnalisées en fonction des dimensions du PCB.

4. Équipement de traitement et de conversion du signal

Convient aux équipements électroniques qui doivent installer des PCB, des interfaces de signal et des modules de traitement internes.

Les emplacements pour cartes internes peuvent être utilisés pour le positionnement du PCB et les rainures de montage peuvent prendre en charge la fixation d'autres pièces structurelles internes.

5. Équipement d’instruments de bureau

Pour les petits instruments électroniques qui doivent être placés dans des laboratoires, des établis ou des tables d'équipement, la hauteur de 56 mm peut fournir un espace de montage interne relativement suffisant tout en gardant la structure globale compacte.

Il est recommandé d'utiliser des instructions d'application telles que « instruments, tests, acquisition de données, traitement du signal » dans les versions du site Web officiel, plutôt que des domaines spécifiques tels que « instruments médicaux » ou « instruments militaires » qui nécessitent des qualifications ou une vérification industrielles supplémentaires.

Articles personnalisables

Processus de production

Le client fournit des dessins de produits ou des exigences en matière de dimensions

↓

Confirmer une hauteur fixe de 56 mm

↓

Confirmer la longueur, la largeur et la disposition interne

↓

Confirmer le PCB, les interfaces et les composants internes

↓

Usinage de profilés en aluminium

↓

Coupe en longueur

↓

Usinage CNC 3 axes

↓

Usinage des panneaux avant et arrière

↓

Traitement de surface

↓

Contrôle des dimensions et de l'apparence

↓

Assemblage du châssis

↓

Inspection du produit fini

↓

Spectacle d'atelier

Emballage et expédition

Contrôle qualité

Selon les exigences du produit, les opérations suivantes peuvent être réalisées :

· Inspection de l'apparence du profil

· Inspection des dimensions de longueur

· Inspection des dimensions d'usinage CNC

· Inspection de la position des trous

· Inspection du fil

· Inspection des dimensions et de l'apparence des panneaux

· Contrôle de l'apparence du traitement de surface

· Inspection de l'assemblage

· Inspection de l'apparence du produit fini

Pour les produits soumis à des exigences explicites de tolérance dimensionnelle, l’inspection peut être effectuée conformément aux dessins du client et aux exigences techniques.

FAQ

T1. La hauteur de ce châssis d'instrument est-elle fixe ?

Oui. La hauteur de ce modèle est fixée à 56 mm, tandis que la longueur et la largeur peuvent être personnalisées.

Q2. Le châssis peut-il être personnalisé pour différents instruments ?

Oui. La longueur et la largeur peuvent être personnalisées en fonction des dimensions du PCB, des composants internes, de la disposition de l'interface et de la taille globale de l'équipement.

Q3. Le châssis possède-t-il un emplacement PCB interne ?

Oui. La structure en aluminium extrudé comprend un emplacement PCB interne pour le positionnement et l'installation du PCB.

Q4. Les modules internes peuvent-ils être installés à l’intérieur du châssis ?

Oui. Les rainures de montage internes peuvent être utilisées pour installer des PCB, des modules électroniques, des supports et d'autres composants structurels.

Q5. Les panneaux avant et arrière peuvent-ils être personnalisés ?

Oui. Les panneaux peuvent être usinés CNC selon les interfaces, boutons, indicateurs, trous de montage et autres ouvertures requis.

Q6. Le châssis en aluminium assure-t-il une dissipation thermique ?

La structure en aluminium extrudé fournit un chemin de dissipation thermique. Pour des exigences thermiques spécifiques, la conception doit être évaluée en fonction de la puissance des composants et de la disposition interne.

Q7. La couleur du châssis peut-elle être personnalisée ?

Oui. La finition de surface et la couleur peuvent être personnalisées en fonction des exigences du produit.

Q8. Quelle capacité d'usinage CNC offrez-vous ?

Boyuan fournit principalement l'usinage CNC à 3 axes pour les châssis d'instruments en aluminium et les composants associés.
