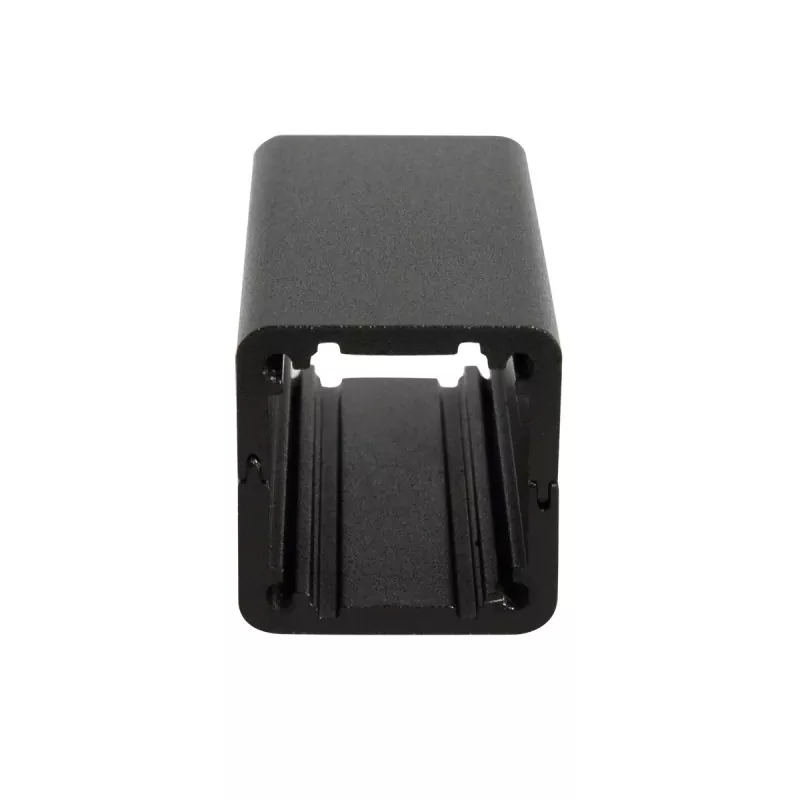

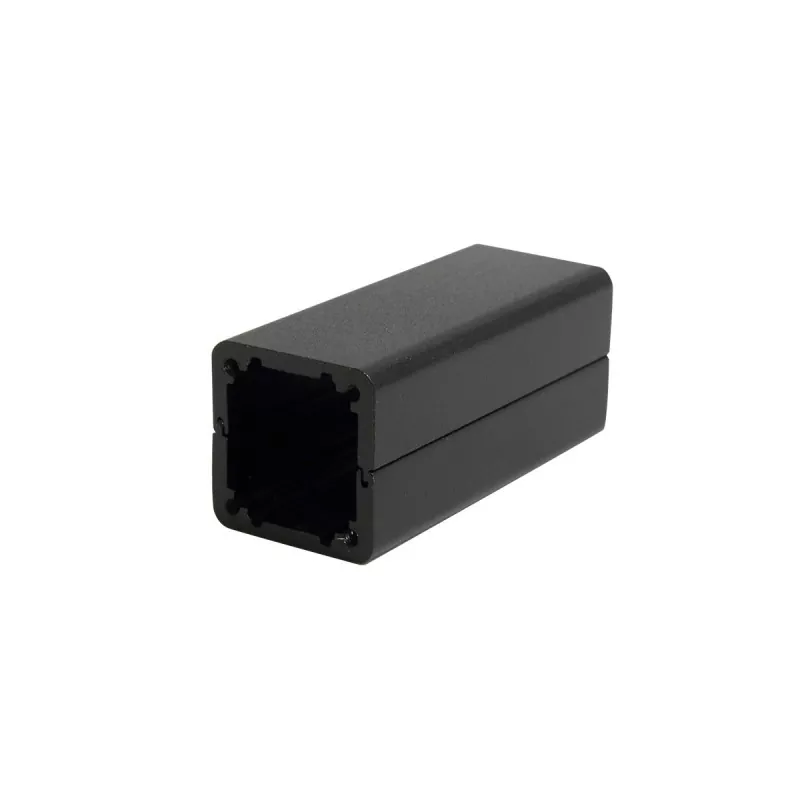

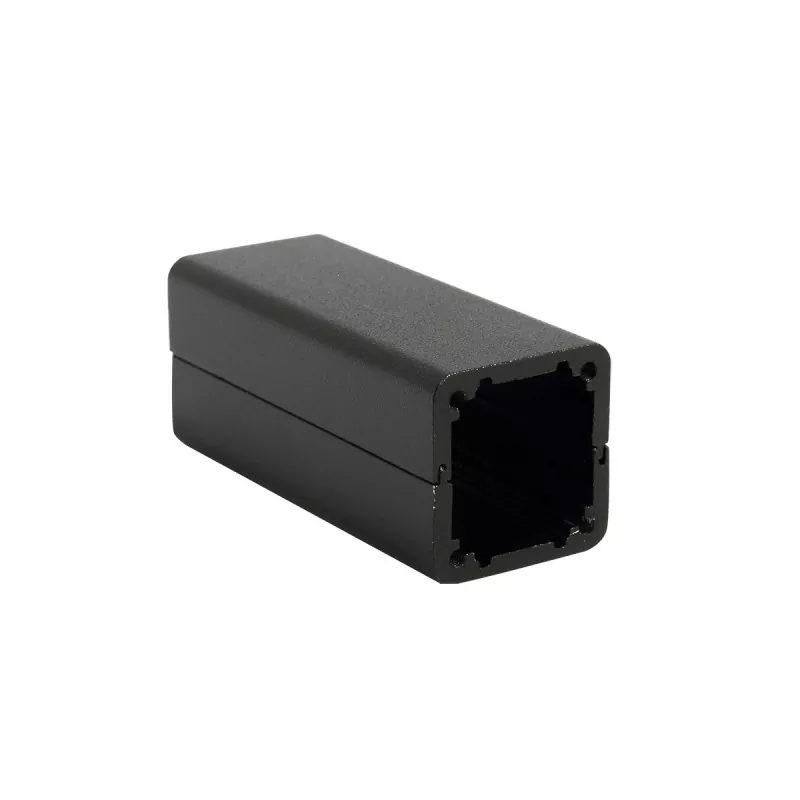

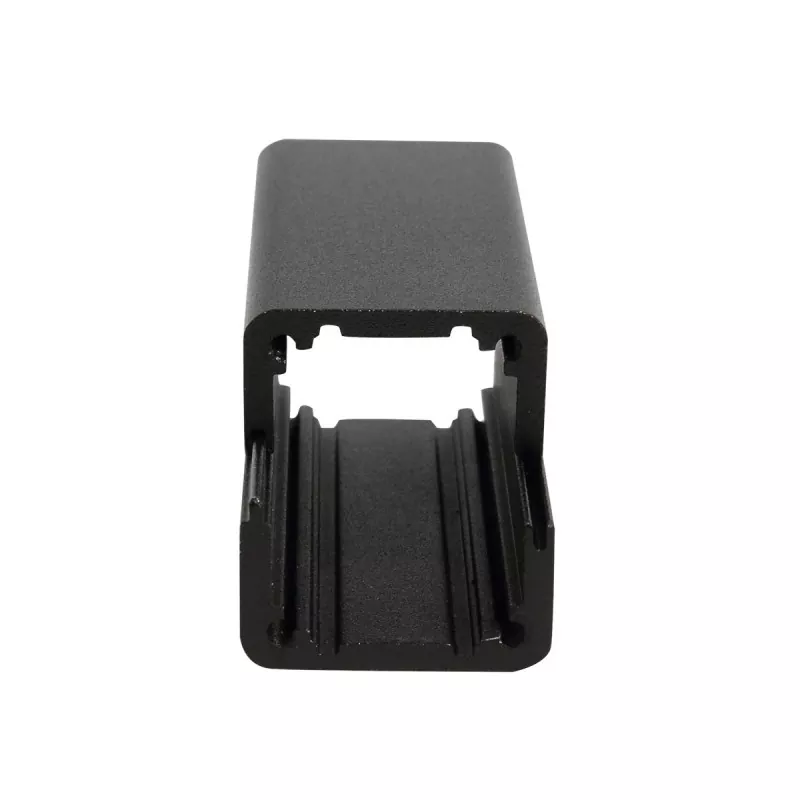

Boîtier électronique compact en aluminium 25 × 25 mm pour dispositif optoélectronique

Comparés aux boîtiers en plastique, les boîtiers en alliage d'aluminium offrent une résistance structurelle supérieure et une finition métallique haut de gamme. De plus, l'usinage CNC permet la personnalisation de fonctionnalités telles que les découpes d'interface, les trous de montage, les trous filetés et les fentes. Le profil compact de 25 × 25 mm est particulièrement adapté aux produits tels que les modules de contrôle PCB, les modules de communication, les capteurs, les dispositifs d'acquisition de données, les terminaux IoT, les petits contrôleurs et les instruments électroniques.

Avantages clés du produit

01 Structure compacte

La section de 25 × 25 mm est idéale pour les produits électroniques soumis à des contraintes de taille strictes.

Pour les appareils abritant des PCB, des modules de circuits ou de petits composants électroniques, ce boîtier compact en aluminium permet de minimiser l'encombrement global du produit.

02 Construction de profilés en aluminium extrudé

Le corps principal du boîtier est formé par extrusion de profilés en alliage d'aluminium.

Bien que les dimensions de la section transversale restent fixes, la longueur peut être coupée pour répondre aux exigences spécifiques du produit, permettant ainsi à une seule spécification de boîtier d'accueillir des PCB et des modules électroniques de différentes longueurs.

Cette structure est particulièrement adaptée aux gammes de produits électroniques nécessitant un développement en série.

03 Convient au montage sur PCB

Le boîtier peut être conçu avec des fentes de montage internes ou des structures de support pour sécuriser les PCB et autres composants électroniques.

Cette conception simplifie les dispositions de montage internes et garantit un ajustement stable entre le PCB et le boîtier.

04 Prend en charge la personnalisation CNC

Les profils standards ne sont que le point de départ.

Boyuan Hardware propose des services d'usinage CNC pour le boîtier en aluminium de 25 × 25 mm sur la base des dessins du client, notamment :

• Découpes d'interface
• Trous de vis
• Trous filetés
• Trous de positionnement
• Rainures
• Mesures
• Lamages
• Chanfreins
• Autres fonctionnalités personnalisées

05 Longueur personnalisable

Alors que 25 × 25 mm définit les spécifications transversales, la longueur du produit peut être coupée pour correspondre aux dimensions réelles de l'appareil. Par conséquent, il peut être utilisé pour des circuits imprimés et des modules électroniques de différentes longueurs sans nécessiter une refonte de la structure du boîtier pour chaque longueur spécifique.

La longueur usinable spécifique est déterminée en fonction du matériau, de la finition de surface et des exigences du produit.

06 Boîtier métallique : équilibre entre structure et esthétique

L'alliage d'aluminium offre des propriétés légères et une excellente intégrité structurelle tout en conservant une texture métallique naturelle.

Les traitements de surface tels que le brossage, le sablage et l'anodisation permettent de créer divers effets visuels, donnant aux petits appareils électroniques une apparence professionnelle.

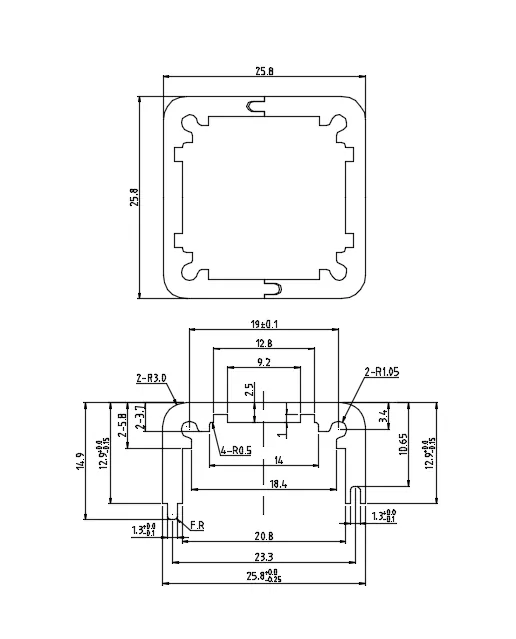

Spécifications techniques

Remarque : Les qualités de matériaux spécifiques, les épaisseurs de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de finition de surface sont soumises aux dessins de produits réels et aux exigences de commande.

Applications appropriées

Le profil 25 × 25 mm est un boîtier en aluminium compact, ce qui le rend idéal pour les petits modules électroniques et les produits à base de PCB plutôt que pour les gros châssis d'équipement.

1. Modules électroniques PCB

Il s'agit d'une application typique du boîtier en aluminium de 25 × 25 mm.

Convient pour :

• Modules de contrôle PCB
• Modules d'acquisition de données
• Modules de circuits de commande
• Petits contrôleurs électroniques
• Modules électroniques embarqués

Le corps du profilé en aluminium peut être coupé pour correspondre à la longueur du PCB, puis fermé à l'aide de capuchons d'extrémité.

2. Appareils IoT

Convient aux petits terminaux IoT et modules de communication, tels que :

• Modules de contrôle IoT
• Terminaux d'acquisition de données
• Modules de communication sans fil
• Modules de surveillance à distance
• Nœuds de capteurs intelligents

La structure compacte de 25 × 25 mm facilite la conception d'appareils miniaturisés.

3. Modules de communication

Si un boîtier de protection autonome est requis pour les petits modules de communication, le boîtier en aluminium de 25 × 25 mm constitue une solution compacte.

L'usinage CNC peut être effectué pour s'adapter aux interfaces du module et aux exigences de montage. Les exemples incluent :

• Modules de communication
• Modules de conversion de signaux
• Modules de transmission de données
• Modules réseau à petite échelle
• Terminaux de communication sans fil

4. Capteurs et modules de détection

Le boîtier compact de 25 × 25 mm convient aux unités de petite taille telles que :

• Modules de capteurs industriels
• Modules d'acquisition de données
• Modules de mesure
• Modules de détection électronique
• Modules de surveillance environnementale

Les dimensions finales dépendent de la taille du PCB interne et des composants électroniques.

5. Modules de contrôle industriels

Convient aux petits modules électroniques de contrôle et d'automatisation industriels, tels que :

• Modules de contrôle
• Modules d'E/S
• Modules de conversion de signaux
• Modules d'acquisition de données
• Petits contrôleurs

Pour l'installation de l'équipement interne, des trous de montage ou d'autres éléments structurels peuvent être usinés en fonction de l'emplacement d'installation spécifique.

Options de personnalisation

Traitement de surface

Anodisation

L'anodisation est un traitement de surface courant pour les boîtiers en aluminium ; il modifie l'apparence et les propriétés de la surface tout en permettant diverses finitions de couleurs.

Sablage

Le sablage crée une texture mate uniforme sur la surface de l'aluminium, ce qui la rend idéale pour les équipements électroniques industriels et les boîtiers d'instruments.

Finition brossée

Le brossage crée un grain métallique régulier, préservant l'aspect et la sensation métalliques distincts de l'alliage d'aluminium.

Gravure Laser

Les éléments suivants peuvent être gravés sur la surface du boîtier en aluminium :

• Logos
• Modèles de produits
• Étiquettes d'interface
• Numéros de série
• Texte et graphiques

Sérigraphie

Convient aux logos multicolores, aux textes et aux marquages ​​fonctionnels.

Fabrication professionnelle de boîtiers en aluminium sur mesure

Nous fabriquons non seulement le boîtier électronique compact en aluminium standard de 25 × 25 mm pour dispositif optoélectronique, mais proposons également une personnalisation en fonction de la structure spécifique de votre produit.

Fournissez-nous simplement :

• Dessins 2D
• Modèles 3D
• Échantillons physiques
• Dimensions du produit

Nous évaluerons ensuite les exigences de fabrication en fonction des besoins spécifiques de votre produit.

Usinage CNC pour exigences non standard

Pour les produits qui ne peuvent pas être adaptés uniquement au profil standard de 25 × 25 mm, la personnalisation peut être réalisée par un usinage CNC ultérieur.

Des fonctionnalités telles que :

• Découpes d'interface
• Trous de montage
• Trous filetés
• Rainures
• Mesures
• Logos

...peuvent tous être usinés selon les dessins du client.

Guide de sélection des produits

Si la largeur de votre PCB est proche de 25 mm

Considérez d'abord la spécification 25 × 25 mm, puis vérifiez l'ajustement structurel en fonction de l'épaisseur du PCB, de la méthode de montage et de la hauteur des composants internes.

Si les longueurs des PCB varient

Il n’est pas nécessaire de passer à une spécification différente ; le profilé en aluminium peut être coupé à la longueur requise.

Si l'installation de l'interface est requise

Des découpes CNC peuvent être ajoutées au corps du profilé principal ou aux plaques d'extrémité.

Les exemples courants incluent les ports USB, les prises RJ45, les connecteurs d'alimentation, d'autres connecteurs, les voyants lumineux, etc.

Si l'installation d'un PCB est requise

Les emplacements internes, les trous de montage ou d'autres méthodes de fixation peuvent être déterminés en fonction de la conception du PCB.

Si 25 × 25 mm est trop petit

Vous pouvez sélectionner une spécification de profil en aluminium plus grande en fonction des dimensions du PCB ou opter pour une conception de boîtier personnalisée (non standard).

Certifications et conformité

Boyuan s'engage à respecter les normes internationales de qualité, d'environnement et de sécurité. Nos boîtiers électroniques en aluminium sont fabriqués sous un contrôle de qualité strict et sont conformes aux réglementations industrielles en vigueur.

Certifications disponibles :

• Rapport SGS – Rapport d'inspection et de test tiers émis par SGS, vérifiant la qualité et les spécifications du produit.
• Rapport de conformité SVHC – Confirme la conformité aux exigences EU REACH SVHC (Substances extrêmement préoccupantes).

Remarque : Des copies du certificat sont disponibles sur demande. Veuillez nous contacter pour les dernières versions valides.

Spectacle d'atelier

FAQ

1. À quels produits le boîtier électronique compact en aluminium de 25 × 25 mm pour dispositif optoélectronique est-il adapté ?

Le modèle 25 × 25 mm est un boîtier compact en aluminium adapté aux petits PCB, modules de communication, modules IoT, capteurs, modules d'acquisition de données, modules de contrôle et autres petits appareils électroniques.

2. Est-ce que 25×25 mm fait référence à la longueur du boîtier ?

Le n° 25 × 25 mm fait généralement référence aux dimensions transversales du boîtier. La longueur du produit peut être coupée pour s'adapter à l'appareil réel et à la taille du PCB.

3. La longueur du boîtier en aluminium de 25 × 25 mm peut-elle être personnalisée ?

Oui. La longueur du boîtier en profilé d'aluminium peut être coupée selon les exigences du produit ; la longueur spécifique est confirmée en fonction du matériau, du traitement de surface et de la structure du produit.

4. Des trous peuvent-ils être usinés dans le boîtier en aluminium ?

Oui. Boyuan Hardware peut effectuer des découpes CNC, des perçages, des taraudages, des contre-alésages, des chanfreinages et d'autres processus d'usinage basés sur les dessins du client.

5. Les découpes pour les interfaces comme USB et RJ45 peuvent-elles être usinées ?

Oui. L'usinage CNC peut être effectué pour des emplacements d'interface spécifiques en fonction des dessins du client. La faisabilité dépend des dimensions de l'interface et de la structure du boîtier.

6. Un PCB peut-il être installé ?

Oui. Les structures de montage peuvent être conçues pour s'adapter aux dimensions du PCB et à la méthode d'installation. Les boîtiers électroniques en profilé d'aluminium sont couramment utilisés pour loger des PCB et des modules électroniques.

7. Les plaques d'extrémité peuvent-elles être personnalisées ?

Oui. Les dimensions, l'emplacement des trous et la structure des plaques d'extrémité peuvent être usinés en fonction des exigences du produit.

8. Un logo peut-il être ajouté ?

Oui. Les méthodes d'application de logo telles que la gravure au laser ou la sérigraphie peuvent être sélectionnées en fonction des exigences du produit.

9. Peut-on choisir différentes couleurs ?

Les couleurs peuvent être déterminées en fonction du plan de traitement de surface spécifique. Les boîtiers en aluminium peuvent obtenir divers effets visuels grâce à des processus tels que l'anodisation.

10. Que faire si la taille 25×25 mm ne convient pas à mon PCB ?

Vous pouvez nous envoyer vos dimensions de PCB, la structure de votre produit ou vos modèles 3D. Boyuan Hardware peut aider à déterminer si la spécification 25 × 25 mm est adaptée en fonction des dimensions réelles, ou nous pouvons suggérer d'autres spécifications de profilés en aluminium ou fournir un usinage personnalisé.

Pourquoi choisir Boyuan ?

Pour les fabricants d'appareils électroniques, il est crucial que le fournisseur puisse gérer l'usinage nécessaire, comme la longueur, les plaques d'extrémité, les interfaces, les trous de montage, l'intégration des PCB, la finition de surface et l'application du logo, pour s'adapter au produit réel.

Boyuan Hardware est spécialisé dans l'industrie des boîtiers et des châssis en aluminium depuis plus de 20 ans, exploitant une usine de fabrication d'environ 10 000 mètres carrés et proposant des services d'usinage de boîtiers en aluminium sur mesure.

Des profilés en aluminium standard de 25 × 25 mm aux boîtiers électroniques finis usinés CNC, nous pouvons adapter notre production pour répondre aux besoins spécifiques de vos produits.

Si vous recherchez un boîtier électronique compact en aluminium de 25 × 25 mm pour dispositif optoélectronique, n'hésitez pas à nous envoyer vos dimensions de PCB, vos dessins de produits ou vos modèles 3D.

Nous pouvons ensuite déterminer les spécifications, les méthodes d'usinage et les plans de personnalisation appropriés en fonction de la structure de votre produit.
