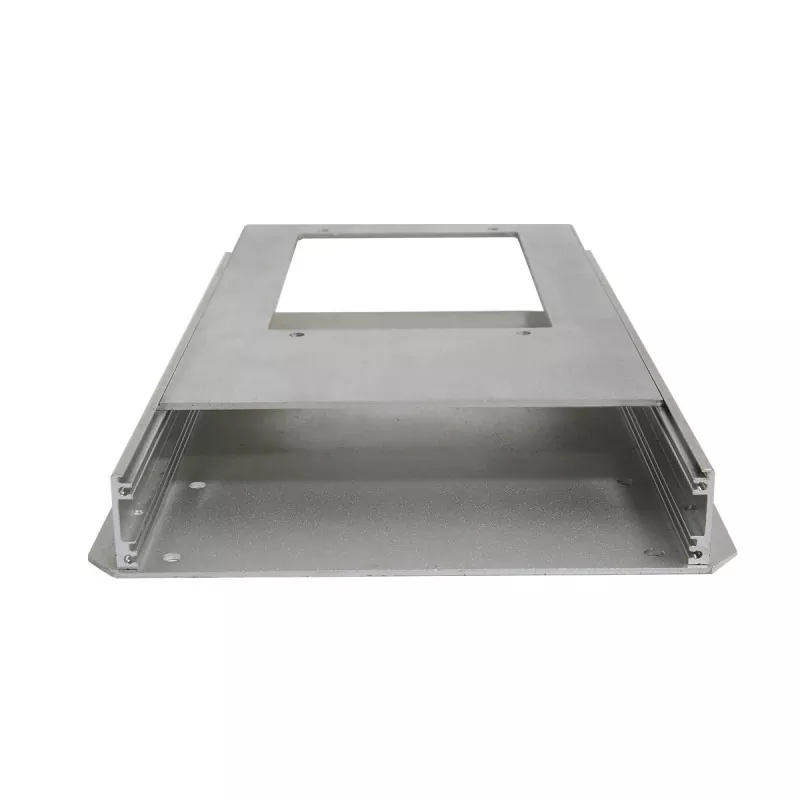

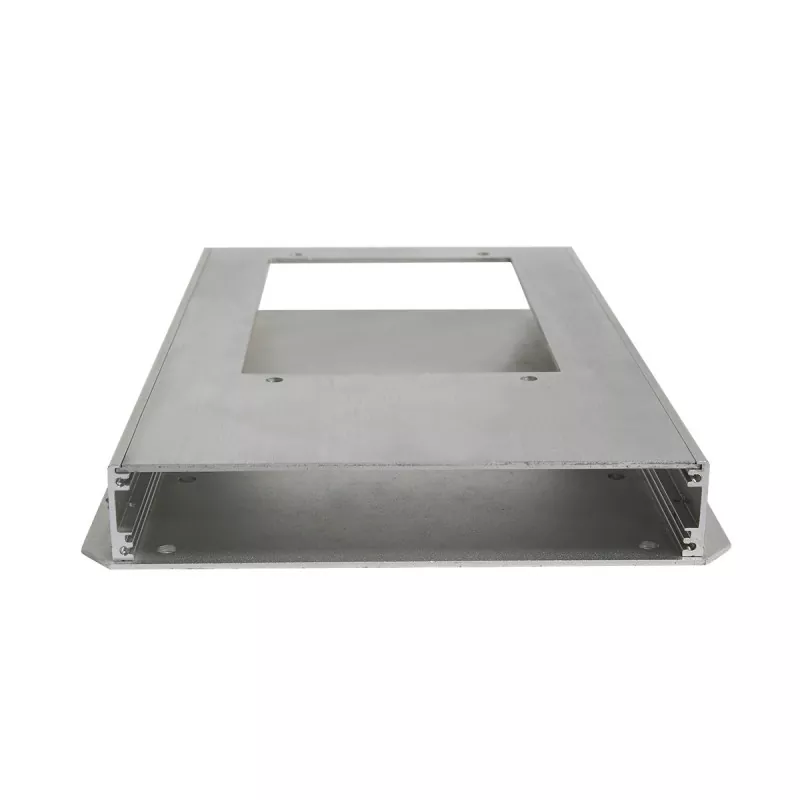

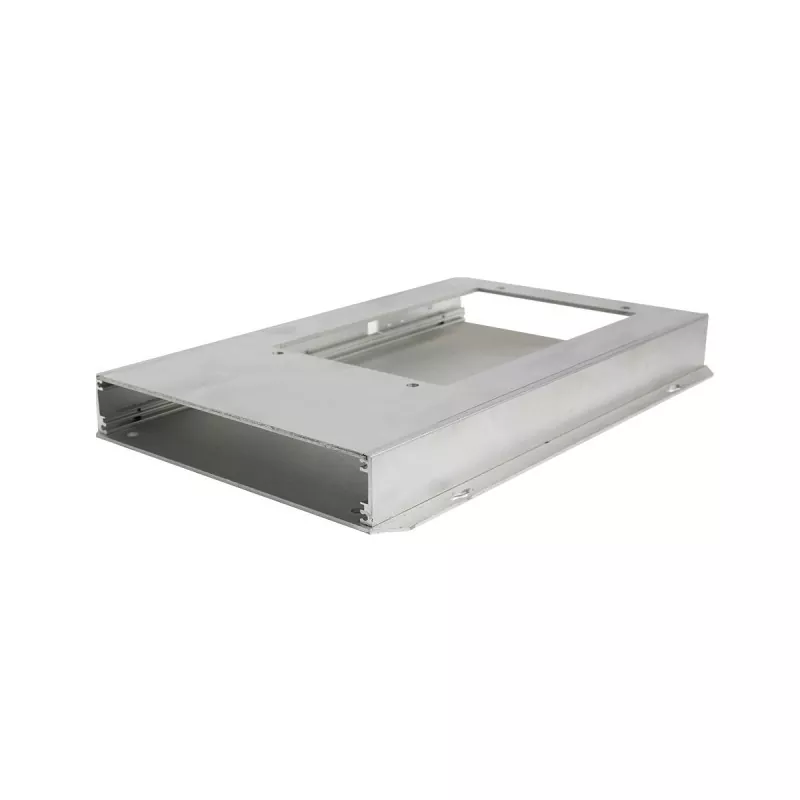

Châssis d'extrusion d'aluminium mince de 30 mm pour équipement électronique

Le châssis d'extrusion d'aluminium mince de 30 mm pour équipement électronique est un châssis d'équipement électronique compact conçu avec une structure profilée en aluminium. La hauteur de la section transversale du châssis est fixée à 30 mm, tandis que la longueur et la largeur peuvent être personnalisées en fonction de la structure de l'appareil et des exigences de montage.

Contrairement au châssis standard avec une longueur, une largeur et une hauteur fixes, ce produit adopte une section transversale en profilé d'aluminium avec une hauteur fixe. En ajustant la longueur du profil et la largeur totale du châssis, il peut s'adapter aux PCB, modules de circuits et composants électroniques de différentes tailles.

L'intérieur du châssis comporte des emplacements pour cartes et des rainures de montage, qui peuvent être utilisés pour le positionnement et l'installation de circuits imprimés et de pièces structurelles internes. La structure en profilé d'aluminium a également une certaine capacité de dissipation thermique et les zones de dissipation thermique peuvent être conçues en fonction des exigences réelles de l'équipement.

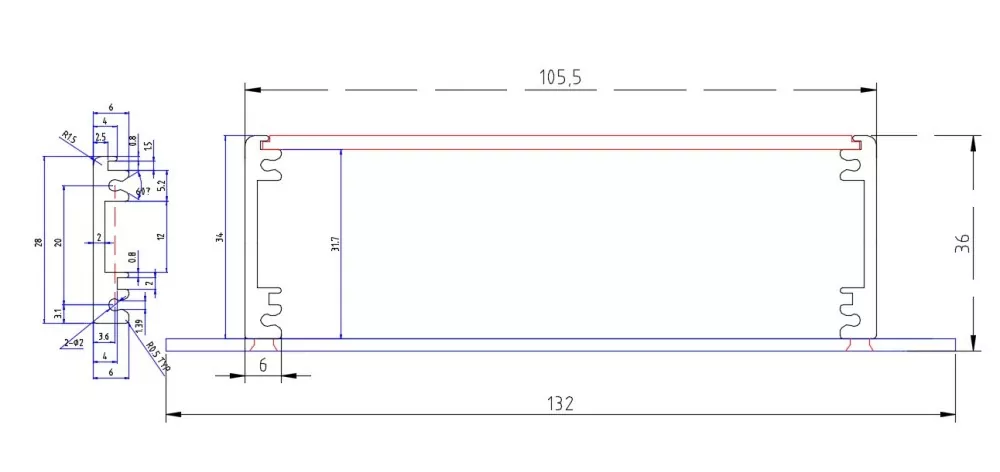

Structure du produit

L'objectif structurel de ce châssis de 30 mm n'est pas une dimension fixe de longueur × largeur × hauteur, mais plutôt :

Hauteur fixe 30 mm + longueur personnalisable + largeur personnalisable

Sa structure de base comprend :

• Corps de châssis en profilé d'aluminium
• Panneau avant
• Panneau arrière
• Emplacements pour cartes PCB internes
• Rainures de montage internes
• Structure de dissipation thermique
• Vis de fixation du panneau

Cette structure peut ajuster la longueur et la largeur du châssis en fonction des besoins d'espace interne de l'équipement tout en conservant la faible hauteur de 30 mm.

Diagramme logique structurel

Profilé aluminium à hauteur fixe de 30 mm

↓

Déterminer la longueur et la largeur en fonction des exigences de l'équipement

↓

Utilisez des emplacements pour cartes internes pour monter le PCB

↓

Utilisez des rainures de montage pour fixer les structures internes

↓

Usinez CNC les panneaux avant et arrière selon les exigences de l'interface

↓

Visser les panneaux avant et arrière

Avantages principaux

1. Hauteur ultra fine de 30 mm, adaptée aux équipements limités en espace.

La hauteur du châssis est fixée à 30 mm. Par rapport à un châssis électronique plus haut, il peut réduire l'espace vertical occupé par l'ensemble de l'équipement.

Convient pour une installation dans un espace limité :

• Petits appareils électroniques
• Modules électroniques embarqués
• Modules de contrôle
• Modules d'acquisition de données
• Modules de communication
• Appareils électroniques PCB

Si l'équipement a des limites explicites en termes de hauteur hors tout, la structure de 30 mm peut maintenir le profil aussi compact que possible tout en répondant aux besoins de montage des composants électroniques internes.

2. Longueur et largeur personnalisables selon les exigences de l'équipement

L'une des principales caractéristiques de ce produit est que la longueur et la largeur ne sont pas des dimensions fixes.

Les clients peuvent déterminer la longueur et la largeur du châssis requises en fonction de :

• Dimensions des circuits imprimés
• Disposition des composants électroniques
• Nombre d'interfaces
• Espace de montage interne
• Position de montage de l'équipement
• Limites des dimensions externes

Par conséquent, le même châssis profilé en aluminium de 30 mm de hauteur peut former des structures de produits de différentes longueurs et largeurs.

Ceci est particulièrement adapté aux projets OEM/ODM qui nécessitent une conception de châssis basée sur des PCB ou des modules électroniques.

3. Emplacements pour cartes intégrés pour un montage pratique sur PCB

L'intérieur du châssis est doté d'emplacements pour cartes, qui peuvent être utilisés pour positionner et monter des cartes PCB en fonction de la structure réelle.

Par rapport aux structures qui reposent entièrement sur des supports indépendants pour fixer le PCB, les emplacements pour cartes à l'intérieur du profil peuvent aider à réduire certaines structures de fixation supplémentaires, rendant la structure interne du châssis plus compacte.

Pour un châssis de faible hauteur comme celui de 30 mm, l'utilisation rationnelle de l'espace interne est particulièrement importante.

4. Les rainures de montage internes prennent en charge la conception structurelle modulaire

En plus des emplacements pour cartes PCB, le châssis dispose également de rainures de montage, qui peuvent être utilisées pour le montage et le positionnement des pièces structurelles internes.

Selon la conception spécifique du produit, l'agencement global peut être réalisé autour de :

PCB → module interne → structure de montage → panneaux avant et arrière

Par conséquent, les clients n’ont pas simplement besoin de sélectionner les produits en fonction des dimensions extérieures du châssis, mais peuvent concevoir le châssis en fonction de la structure interne réelle.

5. La structure du profilé en aluminium équilibre les exigences de structure et de dissipation thermique

En plus de servir de corps de châssis, la structure du profilé en aluminium peut également être conçue pour dissiper la chaleur en combinaison avec les caractéristiques structurelles du profilé lui-même.

Pour les composants électroniques avec une certaine quantité de chaleur générée à l’intérieur, la planification peut être effectuée en fonction des exigences réelles du produit :

• Zones de dissipation thermique
• Structures de ventilation
• Positions de montage des composants
• Chemins de dissipation thermique

Il convient de noter que l'effet réel de dissipation thermique dépend de la génération de chaleur de l'équipement, de la disposition des composants, de la structure du profil et de la conception spécifique de dissipation thermique, et que les performances thermiques finales ne peuvent pas être jugées uniquement par le matériau du châssis.

6. Les panneaux avant et arrière peuvent être usinés selon les fonctions de l'équipement

Les panneaux avant et arrière sont vissés et peuvent être usinés indépendamment en fonction des interfaces réelles de l'équipement et des exigences de fonctionnement.

Peut être usiné selon les dessins :

• Trous de l'interface USB
• Trous d'interface d'alimentation
• Trous de l'interface de communication
• Boutonnières
• Trous pour voyants lumineux
• Zone d'affichage
• Trous de montage
• Trous d'aération
• Autres ouvertures de forme spéciale

Cela permet au même corps profilé en aluminium de 30 mm de s'adapter à différents appareils électroniques.

Composition du produit

Spécifications techniques

Produits applicables et domaines d'application

Le châssis d'extrusion d'aluminium mince de 30 mm pour équipements électroniques ne se limite pas à une seule industrie, mais est plus adapté à la sélection d'applications en fonction de ses caractéristiques structurelles : faible hauteur de 30 mm + longueur et largeur personnalisables + emplacements pour cartes PCB + rainures de montage.

1. Appareils électroniques embarqués

Convient à certains modules électroniques qui doivent être installés à l'intérieur d'équipements, d'armoires de commande ou d'autres espaces limités.

La faible hauteur de 30 mm peut contribuer à réduire l'espace vertical occupé par l'équipement.

2. Petits modules de contrôle

Pour les petits dispositifs de contrôle composés principalement de PCB, de circuits de contrôle et d'interfaces internes, les emplacements pour cartes internes et les rainures de montage peuvent être utilisés pour le montage du module.

3. Modules d'acquisition de données

Les équipements d'acquisition de données nécessitent généralement des PCB, des connecteurs et des interfaces de données.

En personnalisant la longueur et la largeur du châssis, l'espace interne peut être planifié en fonction des dimensions réelles du PCB, et les panneaux avant et arrière peuvent être usinés en fonction des positions de l'interface.

4. Modules de communication et d'interface

Pour les petits appareils électroniques nécessitant d'installer des interfaces de communication, des connecteurs ou des interfaces de contrôle, les panneaux avant et arrière peuvent être usinés en fonction de la disposition réelle de l'interface.

5. IoT et appareils électroniques embarqués

Certains appareils IoT et embarqués sont sensibles au volume du produit et doivent réaliser le montage des PCB et des composants électroniques dans un espace relativement petit.

La hauteur fixe de 30 mm peut être utilisée pour la conception de châssis de tels appareils électroniques de faible hauteur.

Usinage personnalisé CNC 3 axes

Boyuan Hardware utilise actuellement principalement l'usinage CNC à 3 axes pour les châssis en aluminium et les pièces structurelles associées.

Selon les dessins du produit, les opérations suivantes peuvent être effectuées :

• Ouvertures
• Forage
• Tapotement
• Usinage des trous de montage
• Usinage des trous d'interface
• Usinage de panneaux
• Usinage de rainures structurelles
• Autres usinages de structures 2D/3D

Les panneaux avant et arrière peuvent être usinés selon les dispositions d'interface de différents appareils, permettant au même corps profilé en aluminium de s'adapter à différents produits électroniques.

Contrôle qualité

Pour les châssis profilés en aluminium personnalisés, les éléments suivants peuvent être inspectés selon les dessins du produit et les exigences de la commande :

Contrôle des dimensions

Confirmez la longueur, la largeur et les dimensions structurelles clés du châssis.

Inspection d'usinage CNC

Inspectez les trous d'interface, les trous de montage, les trous filetés et les autres positions d'usinage.

Inspection du montage des PCB

Confirmez l'ajustement entre le PCB et les emplacements pour cartes internes.

Inspection de l’assemblage des panneaux

Confirmer l'assemblage des panneaux avant et arrière avec la carrosserie du châssis.

Inspection du traitement de surface

Inspecter l'effet et l'apparence du traitement de surface du produit.

Inspection de l'assemblage du produit fini

Confirmez si toutes les pièces structurelles du châssis s'ajustent correctement après l'installation.

Spectacle d'atelier

FAQ

Q1 : La longueur et la largeur de ce châssis profilé en aluminium de 30 mm peuvent-elles être personnalisées ?

Oui. La hauteur de ce produit est fixée à 30 mm, et la longueur et la largeur peuvent être personnalisées en fonction des dimensions de l'équipement, des spécifications du PCB et des exigences de structure interne.

Q2 : 30 mm est-il la hauteur fixe du châssis ?

Oui. 30 mm est la spécification de hauteur fixe de cette série de sections transversales de profilés en aluminium. La longueur et la largeur spécifiques sont déterminées en fonction des exigences du produit.

Q3 : Un PCB peut-il être installé à l’intérieur du châssis ?

Oui. L'intérieur du produit est doté d'emplacements pour cartes, qui peuvent être utilisés pour le positionnement et le montage du PCB en fonction de la structure réelle. Les dimensions spécifiques du PCB et la méthode de montage doivent être confirmées en fonction de la structure du produit.

Q4 : Les trous d’interface peuvent-ils être usinés dans le châssis ?

Oui. Les panneaux avant et arrière peuvent être usinés avec des trous d'interface, des trous de montage, des boutonnières, des trous de voyants lumineux, des zones d'affichage et d'autres ouvertures structurelles selon les dessins du produit.

Q5 : Le châssis a-t-il une structure de dissipation thermique ?

Oui. Le produit adopte une conception de profil en aluminium avec une structure de dissipation thermique, et la conception de dissipation thermique peut être réalisée en fonction de la génération de chaleur réelle et des exigences structurelles de l'équipement.
