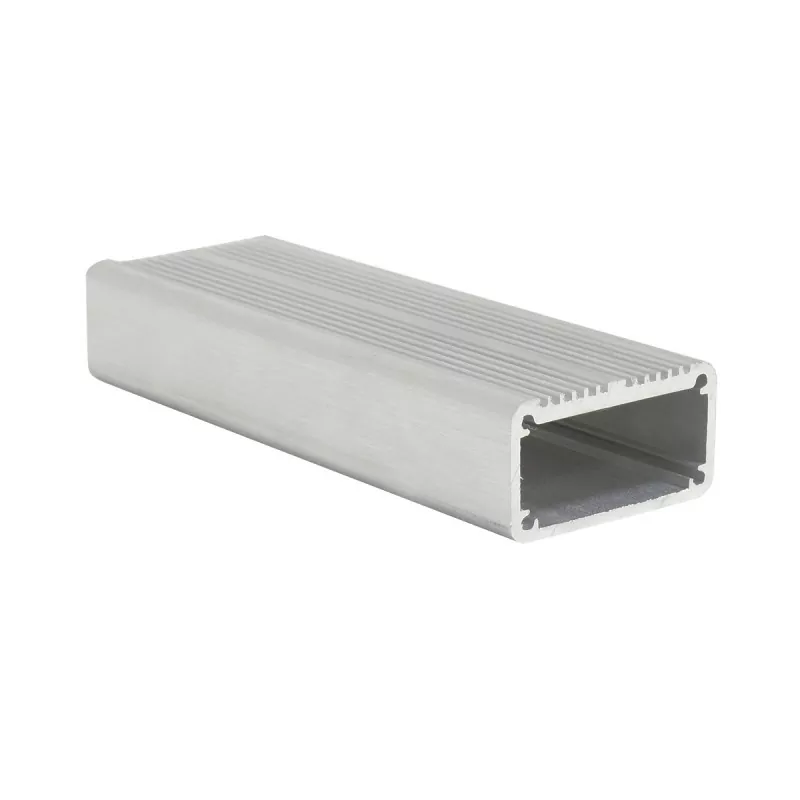

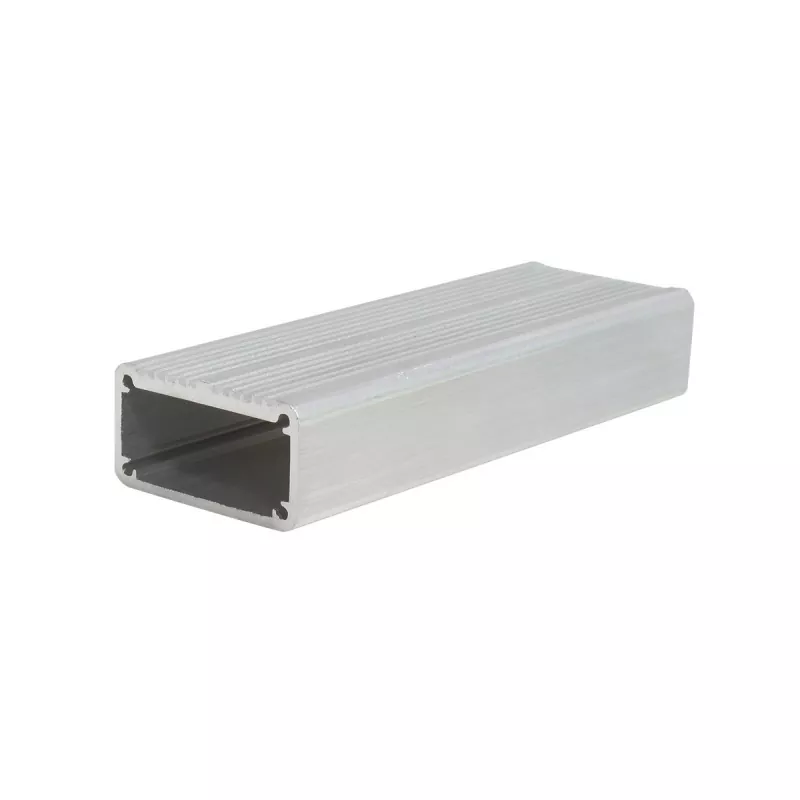

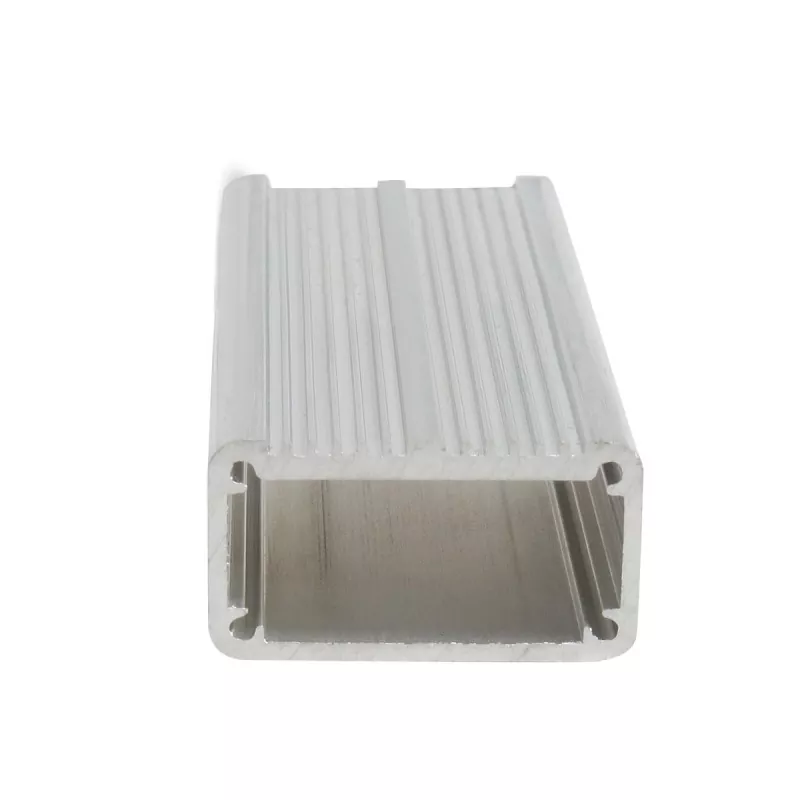

Boîtier électronique en aluminium extrudé 35 × 18 mm pour PCB

Boîtier électronique en aluminium extrudé 35 × 18 mm pour PCB — un boîtier en aluminium à profil plat conçu pour les circuits imprimés compacts, les modules d'acquisition de données, les capteurs, les unités de communication et les appareils électroniques à espace limité. Avec une largeur de 35 mm et une hauteur discrète de 18 mm, il équilibre l'espace de montage de la carte avec une épaisseur minimale de l'appareil.

Avantages principaux

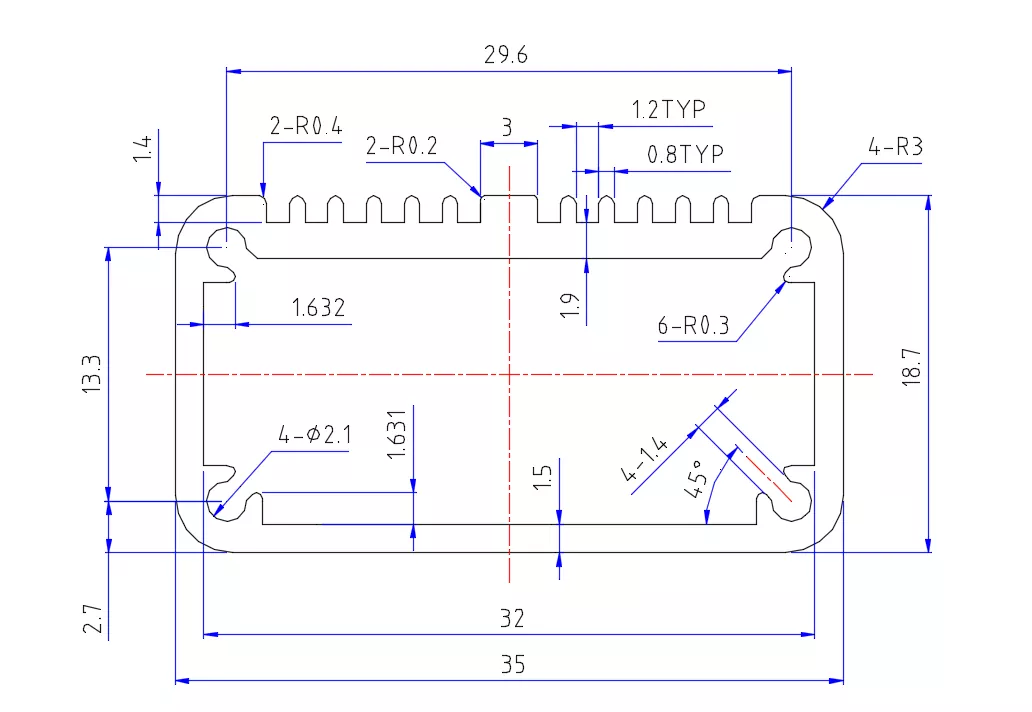

1. Profil plat 35 × 18 mm

La section transversale de 35 × 18 mm est une structure de boîtier électronique de faible hauteur. Comparé aux boîtiers en aluminium plus hauts, ce profil plat est mieux adapté aux applications avec un espace interne limité, aidant ainsi à contrôler l'épaisseur globale de l'appareil. Convient pour : modules PCB, petits modules de contrôle, dispositifs d'acquisition de données, modules de capteurs, modules électroniques de communication, appareils électroniques embarqués.

2. Conçu pour l'électronique PCB compacte

Les boîtiers en aluminium extrudé peuvent être structurellement conçus autour de PCB et de composants internes, et adaptés à différents produits grâce à une coupe en longueur et un usinage ultérieur. Pour les produits devant monter des modules électroniques à l’intérieur d’autres équipements, la structure plate de 35×18 mm est particulièrement adaptée.

3. Conception de faible hauteur pour la miniaturisation des appareils

La hauteur du profil de 18 mm est une caractéristique clé. Le boîtier en aluminium de 35 × 18 mm est plus destiné aux situations dans lesquelles : Les fonctions du PCB sont déjà définies, mais la hauteur de montage interne de l'appareil est limitée. Par exemple, lorsque d'autres composants électriques, câbles ou structures mécaniques doivent être logés à l'intérieur de l'appareil, le boîtier de faible hauteur permet de contrôler l'espace occupé par le module électronique.

4. Prise en charge de l'usinage de précision CNC

Selon les dessins techniques du client, le boîtier en aluminium peut être traité ultérieurement, notamment :

À quels produits convient-il ?

1. Modules électroniques PCB

Il s'agit d'une direction d'application importante pour le boîtier électronique en aluminium extrudé de 35 × 18 mm pour PCB. Il peut être utilisé pour : cartes de contrôle PCB, modules de fonctions électroniques, modules de circuits intégrés, petits circuits de contrôle, modules de traitement de données, modules de conversion de circuits. Particulièrement adapté aux produits électroniques nécessitant le montage d'un PCB dans un boîtier métallique de faible hauteur.

2. Modules d'acquisition de données

Le boîtier en aluminium de 35 × 18 mm convient aux produits d'acquisition de données compacts, tels que : modules d'acquisition de données, modules d'acquisition de signaux, modules de traitement de données, modules de surveillance à distance, petits modules de détection. Ces appareils doivent généralement accueillir des PCB, des connecteurs et des composants électroniques tout en réduisant la taille globale de l'appareil.

3. Capteurs et modules de détection intelligents

Peut être utilisé pour : modules électroniques de capteurs, nœuds de capteurs intelligents, modules de détection, modules d'acquisition de données environnementales, modules électroniques à l'intérieur des équipements de surveillance. Pour les unités électroniques de capteurs qui doivent être installées à l’intérieur d’un équipement ou dans des espaces limités, le boîtier plat en aluminium offre une bonne adaptabilité spatiale.

4. Appareils électroniques IoT

Le boîtier en aluminium de 35 × 18 mm peut être appliqué à certains petits modules électroniques IoT, tels que : modules de contrôle IoT, modules de surveillance intelligents, modules de transmission de données, modules de télécommande, unités de contrôle internes d'appareils intelligents. Particulièrement adapté aux modules électroniques qui doivent être intégrés à d'autres appareils plutôt que d'être utilisés comme de grands appareils autonomes.

5. Modules de communication et de conversion de signal

Peut être utilisé pour : modules de communication, modules de transmission de données, modules de conversion de signal, petits appareils électroniques de communication, unités de communication intégrées. Si le produit se compose principalement d'un PCB, de composants de circuit et de connecteurs, et qu'il existe des exigences de hauteur, le 35 × 18 mm peut servir de solution de boîtier compact.

6. Modules de contrôle industriel et d'automatisation

Convient pour : modules de contrôle industriels, unités de contrôle d'équipement d'automatisation, modules d'E/S, modules de traitement du signal, modules de circuit de contrôle, unités de contrôle électroniques à l'intérieur de l'équipement. Comparé aux grandes armoires de commande industrielles, le 35 × 18 mm est plus adapté comme module électronique indépendant dans les équipements d'automatisation.

Articles de personnalisation

Pourquoi choisir le boîtier en aluminium 35 × 18 mm ?

Si votre produit présente les caractéristiques suivantes, vous pouvez privilégier le 35×18 mm : La taille du PCB est relativement compacte et l'appareil a des restrictions de hauteur pour le boîtier. Par exemple : PCB + composants électroniques + connecteurs → besoin d'un boîtier métallique pour la protection → mais la hauteur de montage interne de l'appareil ne peut pas être trop élevée → boîtier plat en aluminium de 35 × 18 mm.

Par conséquent, par rapport aux boîtiers carrés en aluminium ordinaires, le boîtier électronique en aluminium extrudé de 35 × 18 mm pour PCB est plus approprié pour mettre en valeur : Conception discrète / Électronique compacte / Boîtier peu encombrant.

Avantages de la fabrication Boyuan

Plus de 20 ans d'expérience dans la production de logements en aluminium

Boyuan Hardware a plus de 20 ans d'expérience dans la production de boîtiers en aluminium et de châssis en aluminium, axée à long terme sur la production et le traitement de pièces structurelles électroniques en aluminium.

Env. Usine de production de 10 000㎡

Avec environ 10 000㎡ d'espace de production, il peut répondre aux exigences des projets de logements en aluminium, depuis les échantillons jusqu'à la production de masse.

Usinage multi-processus

La plupart des processus de production sont réalisés en interne, notamment : Découpe → Usinage CNC → Perçage/taraudage → Traitement de surface → Gravure laser/sérigraphie → Inspection → Assemblage.

Prise en charge de l'usinage personnalisé

Pour les boîtiers à profil standard, Boyuan peut en outre effectuer un traitement mécanique en fonction du PCB, des interfaces, de la méthode de montage et de la structure du produit du client, afin que le boîtier s'adapte au dispositif électronique final.

Spectacle d'atelier

FAQ

Le boîtier en aluminium de 35 × 18 mm est-il adapté aux PCB ?

Il convient aux PCB compacts et aux modules électroniques. La compatibilité réelle doit être confirmée en fonction des dimensions du PCB, de la hauteur des composants et de la structure interne.

À quels produits le boîtier en aluminium 35×18 mm est-il adapté ?

Convient principalement aux modules électroniques PCB, aux modules d'acquisition de données, aux modules de capteurs, aux appareils IoT, aux modules de communication, aux modules de conversion de signal et aux modules de contrôle d'automatisation industrielle.

La longueur du boîtier en aluminium de 35 × 18 mm peut-elle être personnalisée ?

Oui. 35 × 18 mm indique la taille de la section transversale et la longueur du produit peut être coupée et traitée en fonction de la structure du PCB et de l'appareil.

Le boîtier en aluminium de 35×18 mm est-il adapté aux appareils avec un espace limité ?

Oui. La faible hauteur de profil de 18 mm le rend particulièrement adapté aux produits électroniques ayant des exigences en matière d'épaisseur de dispositif ou de hauteur de montage.

Les ouvertures des connecteurs peuvent-elles être usinées ?

Oui. L'usinage CNC des interfaces, des connecteurs, des voyants lumineux, des boutons, etc. peut être effectué selon les dessins techniques du client.

Un logo peut-il être usiné ?

Oui, la gravure laser et la sérigraphie sont prises en charge. La solution spécifique est confirmée en fonction de la surface du produit et des exigences de conception.
