Boîtier PCB en aluminium 40 × 25 mm pour carte de circuit électronique

Le boîtier PCB en aluminium de 40 × 25 mm pour carte de circuit électronique convient aux appareils électroniques qui doivent contrôler le volume externe, monter des cartes de circuits imprimés et intégrer plusieurs interfaces. Boyuan Hardware, un fabricant et fournisseur basé en Chine avec plus de 20 ans d'expérience et une usine d'environ 10 000㎡, propose des services de découpe, d'usinage CNC, de perçage, de taraudage, de traitement de surface, de gravure laser, de sérigraphie, d'inspection et d'assemblage.

Définition du produit

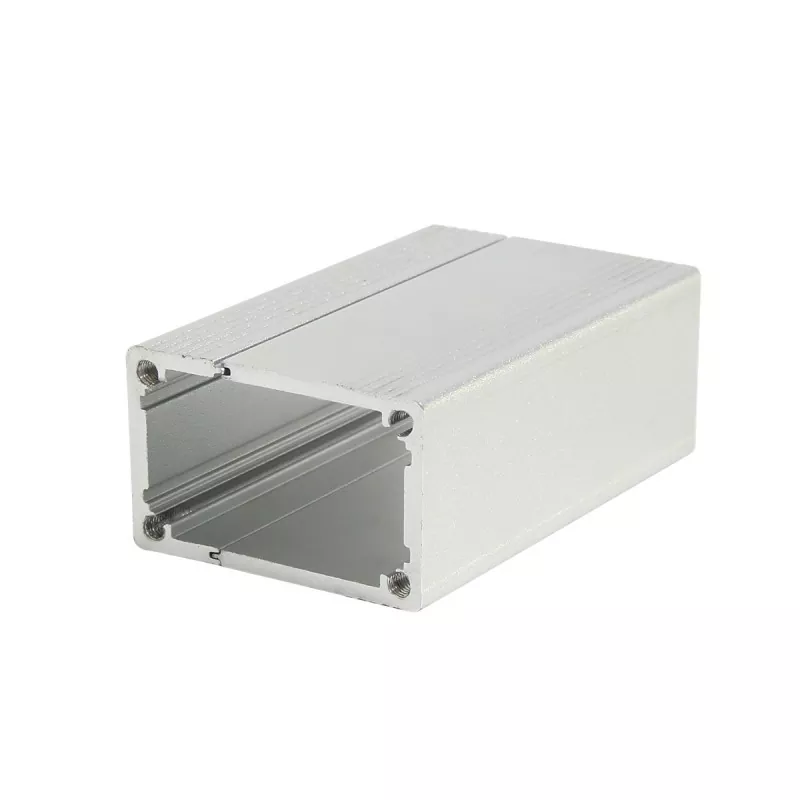

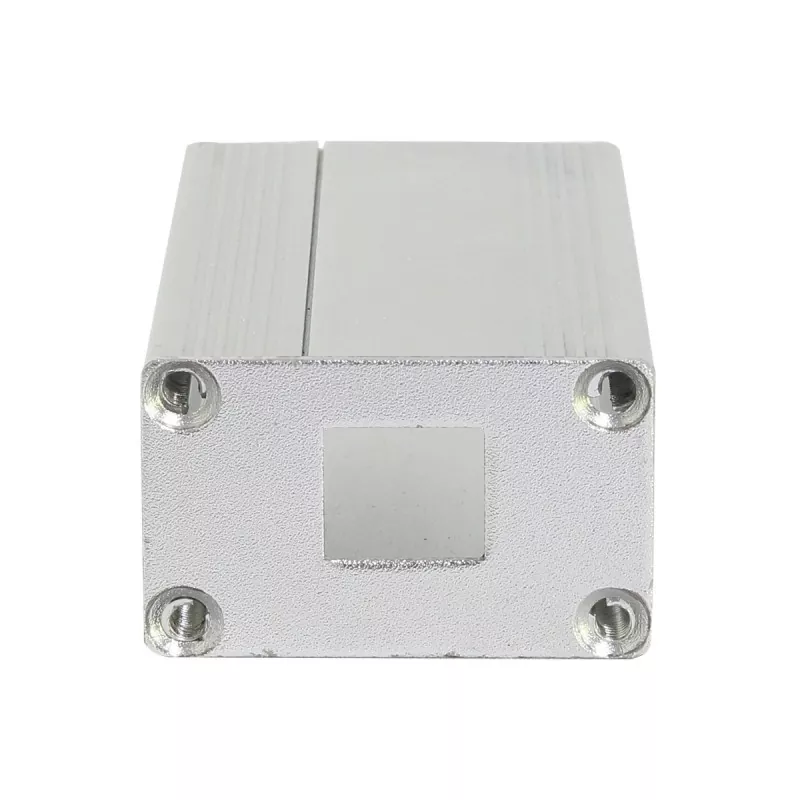

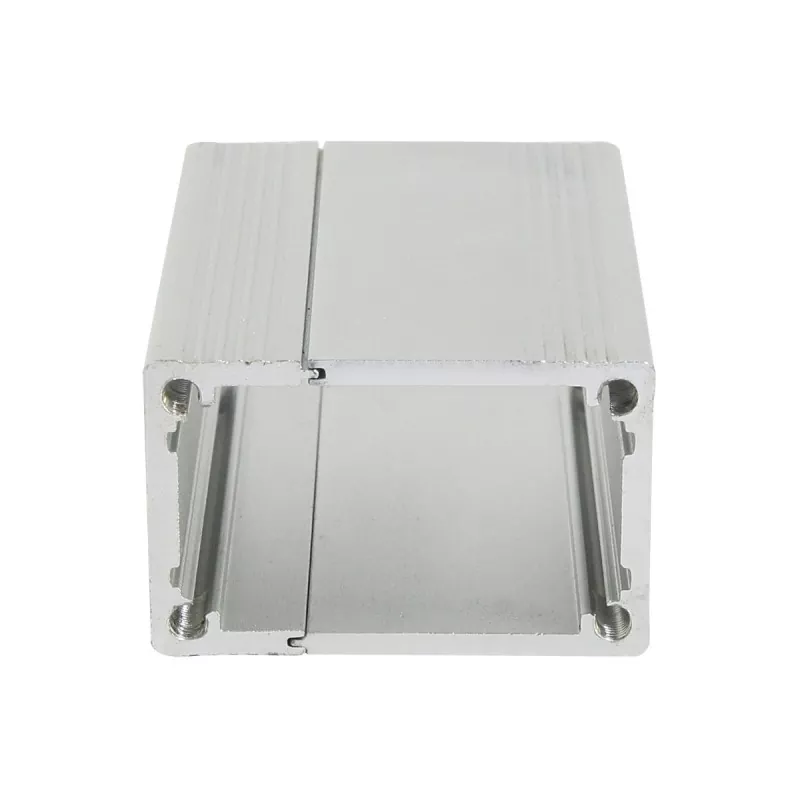

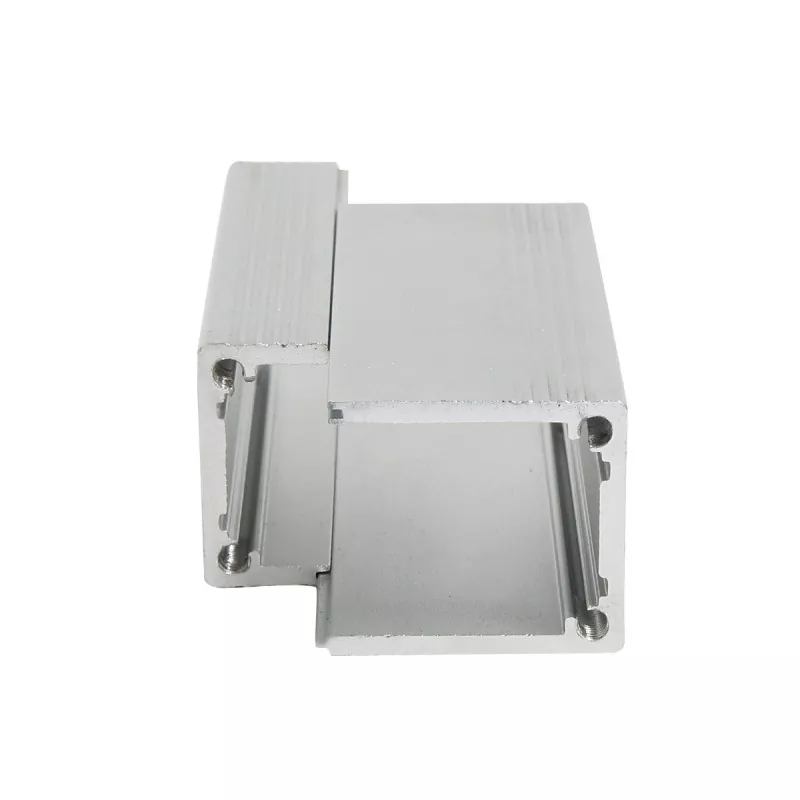

Le boîtier en aluminium de 40 × 25 mm est un boîtier en aluminium extrudé pour les modules électroniques de petite et moyenne taille, les cartes de circuits imprimés et les appareils électroniques intégrés.

La section transversale de 40 × 25 mm est une spécification de profil plat relativement compacte. Par rapport aux boîtiers électroniques plus petits, il peut fournir plus d'espace de disposition interne pour les PCB, les composants de circuits et les assemblages d'interface, sans augmenter de manière significative la taille globale de l'appareil. Il convient donc aux produits électroniques qui doivent contrôler le volume externe, monter des circuits imprimés et intégrer plusieurs interfaces.

Ce type de boîtier en aluminium extrudé utilise généralement le profilé comme corps principal, formé par une coupe de longueur fixe à la longueur requise, suivie d'un usinage CNC, d'un perçage, d'un taraudage, d'ouvertures d'interface et de l'installation de la plaque d'extrémité en fonction de la structure du produit.

Pour les produits électroniques nécessitant une production de masse à long terme, la structure standardisée en aluminium extrudé de 40 × 25 mm contribue également à réduire la complexité de la conception et de l'usinage de la structure du boîtier.

Avantages principaux

1. Section transversale plate, adaptée aux appareils électroniques compacts

40 × 25 mm ne vise pas simplement à rechercher la « petitesse », mais à atteindre un équilibre entre les dimensions de l'appareil et l'espace de montage interne.

La hauteur de section de 25 mm maintient le profil global du boîtier bas, tandis que la largeur de 40 mm offre un certain espace de disposition latérale pour les PCB et les composants électroniques internes.

Il est donc plus adapté pour :

• Petits modules de contrôle PCB
• Modules d'acquisition de données
• Modules de conversion de signaux
• Modules de communication
• Modules électroniques IoT
• Modules de contrôle électronique industriel

Il est particulièrement adapté aux produits qui nécessitent une installation centralisée de circuits imprimés, d'interfaces et d'un petit nombre de composants électroniques dans un seul boîtier compact.

2. Plus adapté à la conception combinée de PCB et d'interfaces

Pour de nombreux appareils électroniques, le boîtier doit non seulement accueillir le PCB, mais doit également disposer les interfaces USB, CC, d'alimentation, de communication, de signal et autres sur le côté ou à l'extrémité.

40 × 25 mm peuvent fournir plus d'espace structurel que les spécifications ultra-petites tout en conservant une taille de produit relativement compacte.

Selon la conception réelle, le boîtier peut être usiné pour :

• Ouvertures d'interface
• Trous de puissance
• Trous de l'interface de communication
• Trous pour voyants lumineux
• Boutonnières
• Trous de montage
• Trous filetés
• Usinage de structures de fixation de PCB

Formant ainsi un boîtier complet pour appareil électronique.

3. La longueur peut être ajustée en fonction des modules électroniques internes

40 × 25 mm définit principalement la section transversale du profil, et non la longueur du produit final.

Par conséquent, une découpe à longueur fixe peut être effectuée en fonction de la longueur du PCB, du module de circuit et des composants internes.

Pour les produits de différentes longueurs, la même spécification de section transversale peut être utilisée et des boîtiers de différentes tailles peuvent être formés en ajustant la longueur du profilé en aluminium, ce qui est bénéfique pour la conception de séries de produits électroniques.

4. La structure d'extrusion d'aluminium facilite l'usinage de précision ultérieur

Le boîtier en aluminium extrudé de 40 × 25 mm ne se limite pas à être utilisé comme une simple « boîte en aluminium ».

Selon les dessins du produit, un traitement ultérieur peut être effectué : Découpe → Usinage CNC → Perçage → Taraudage → Traitement de surface → Gravure laser/sérigraphie → Inspection → Assemblage.

Par conséquent, il peut être progressivement usiné à partir d’un profil de base pour devenir un boîtier électronique répondant aux exigences structurelles spécifiques du dispositif.

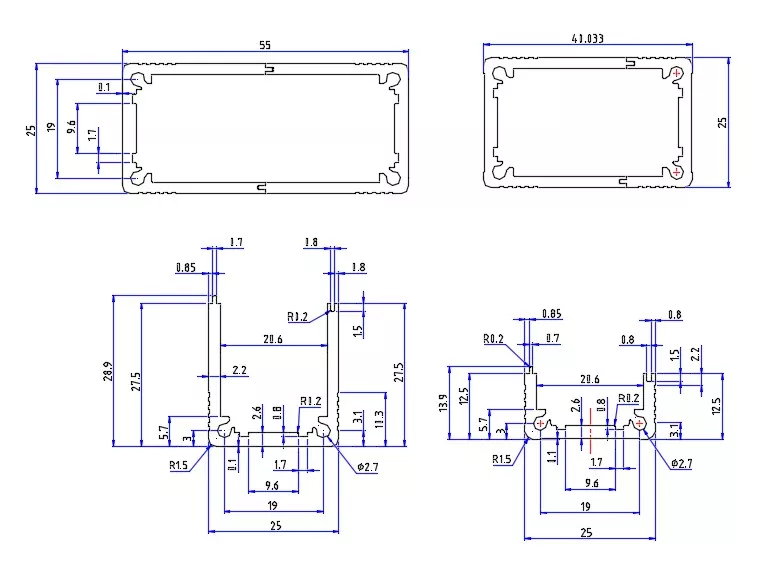

Spécifications techniques

Applications du produit

Le boîtier PCB en aluminium de 40 × 25 mm pour carte de circuit électronique est plus adapté aux appareils avec un volume limité mais nécessitant une certaine quantité de composants électroniques internes et d'espace d'interface.

1. Modules de contrôle industriels

40 × 25 mm peuvent être utilisés pour certains modules électroniques industriels compacts, tels que :

• Modules d'extension API
• Modules d'E/S
• Modules de contrôle industriels
• Modules de conversion de signaux
• Modules d'acquisition de données
• Contrôleurs embarqués
• Modules électroniques pour équipements d'automatisation

Ces produits doivent généralement installer des PCB et disposer des interfaces d'alimentation, de signal ou de communication sur le boîtier, ils nécessitent donc plus d'usinage structurel que de simples coques de protection non perforées.

2. Équipement d'acquisition de données et de traitement du signal

Convient pour :

• Modules d'acquisition de données
• Modules d'acquisition de signaux
• Convertisseurs de signaux
• Modules de traitement des données
• Modules de surveillance
• Modules d'interface de capteur

Ces produits ne sont généralement pas de grande taille, mais nécessitent l'installation de circuits imprimés, de câbles ou de composants d'interface en interne. 40 × 25 mm peuvent fournir un espace de montage relativement compact.

3. Modules électroniques de communication et de réseau

Peut être utilisé pour :

• Modules de communication
• Modules de transmission de données
• Appareils de conversion de signaux
• Appareils de communication embarqués
• Modules électroniques de communication réseau
• Modules de contrôle de communication sans fil

La longueur du boîtier peut être ajustée en fonction du circuit imprimé interne et un post-usinage peut être effectué pour les positions d'interface.

4. IoT et appareils électroniques intelligents

Le 40×25mm convient également à certains :

• Modules de contrôle IoT
• Modules de surveillance intelligents
• Appareils d'acquisition de données à distance
• Modules de capteurs intelligents
• Appareils électroniques embarqués
• Terminaux de contrôle intelligents

Pour les produits qui doivent intégrer des PCB, des interfaces et des composants électroniques dans un volume plus petit, cette spécification présente une bonne adaptabilité.

5. Petits instruments et modules électroniques de test

Peut également être utilisé pour :

• Modules de mesure
• Modules de détection
• Tester les modules électroniques
• Équipement de surveillance des signaux
• Modules électroniques à l'intérieur des instruments
• Petits appareils de contrôle

Son adaptation finale à un appareil particulier dépend principalement des dimensions du PCB, de la hauteur des composants internes, de la disposition de l'interface et de la méthode de montage, et pas seulement de la taille de la section transversale du boîtier.

Que peut-on personnaliser ?

Traitement de surface et usinage d’apparence

Le boîtier en aluminium de 40 × 25 mm peut subir un usinage de surface ultérieur en fonction des exigences d'apparence du produit final.

Les éléments suivants peuvent être sélectionnés en fonction des exigences réelles du produit :

• Anodisation
• Traitement de surface en aluminium
• Gravure laser
• Sérigraphie
• Usinage de logos
• Autre usinage d'aspect requis par les dessins

Si le client a une couleur, un effet de surface ou une position de logo spécifié, cela peut être confirmé lors de la phase d'échantillonnage.

Spectacle d'atelier

FAQ

À quel type de PCB le boîtier en aluminium de 40 × 25 mm est-il adapté ?

Plus adapté aux PCB et modules de fonction électroniques de petite à moyenne taille, en particulier aux appareils compacts qui doivent disposer simultanément des interfaces, des trous de montage ou un petit nombre de composants électroniques. Une confirmation spécifique est nécessaire en fonction des dimensions réelles du PCB et de la hauteur des composants.

La longueur du boîtier en aluminium de 40 × 25 mm peut-elle être personnalisée ?

Oui. 40 × 25 mm représente la taille de la section transversale du profil, et la longueur réelle du boîtier peut être usinée à longueur fixe en fonction de la structure du PCB et de l'appareil.

Le boîtier PCB en aluminium de 40 × 25 mm pour carte de circuit électronique peut-il être usiné selon mes dessins ?

Oui. Le profil, la longueur, les interfaces, les trous de montage, les trous filetés et d'autres exigences d'usinage CNC peuvent être confirmés selon des dessins 2D ou 3D.

Des interfaces peuvent-elles être installées sur le boîtier en aluminium de 40 × 25 mm ?

Oui. Les ouvertures peuvent être usinées en fonction des positions réelles de l'interface du produit, y compris l'alimentation, l'USB, la communication et d'autres interfaces de signal.

Les trous de montage et les trous filetés peuvent-ils être usinés ?

Oui. Le perçage, le taraudage et l'usinage CNC associé peuvent être effectués selon la méthode de montage du produit.

Le 40 × 25 mm convient-il aux équipements de contrôle industriel ?

Convient à certains modules de contrôle industriels compacts, modules d'E/S, modules d'acquisition de données, modules de conversion de signal, etc. Une confirmation finale est nécessaire en fonction du PCB et de la structure interne.
