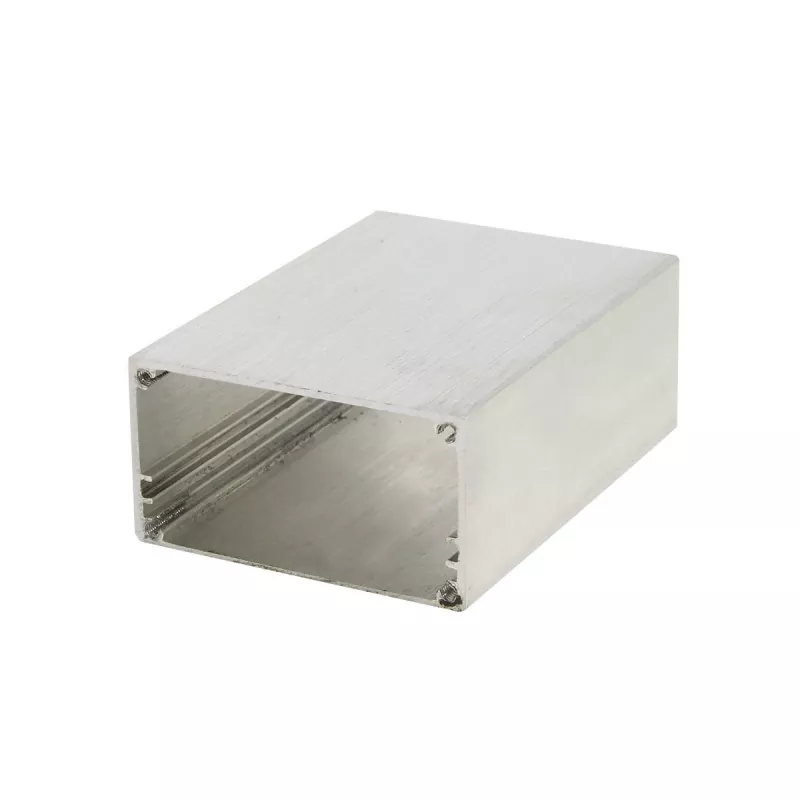

Boîtier de module de communication en aluminium 42 × 23 mm

Par rapport aux boîtiers électroniques plus hauts, cette structure est plus adaptée aux produits ayant des exigences en matière d'épaisseur de dispositif, d'espace de montage et de volume global. Il peut organiser de manière centralisée les PCB, les composants de circuits et les assemblages d'interface à l'intérieur d'un boîtier relativement compact, tout en s'adaptant à des modules électroniques de différentes longueurs grâce à une découpe de longueur fixe et un usinage CNC ultérieur. Boyuan Hardware, avec plus de 20 ans d'expérience et une usine d'environ 10 000㎡.

Définition du produit

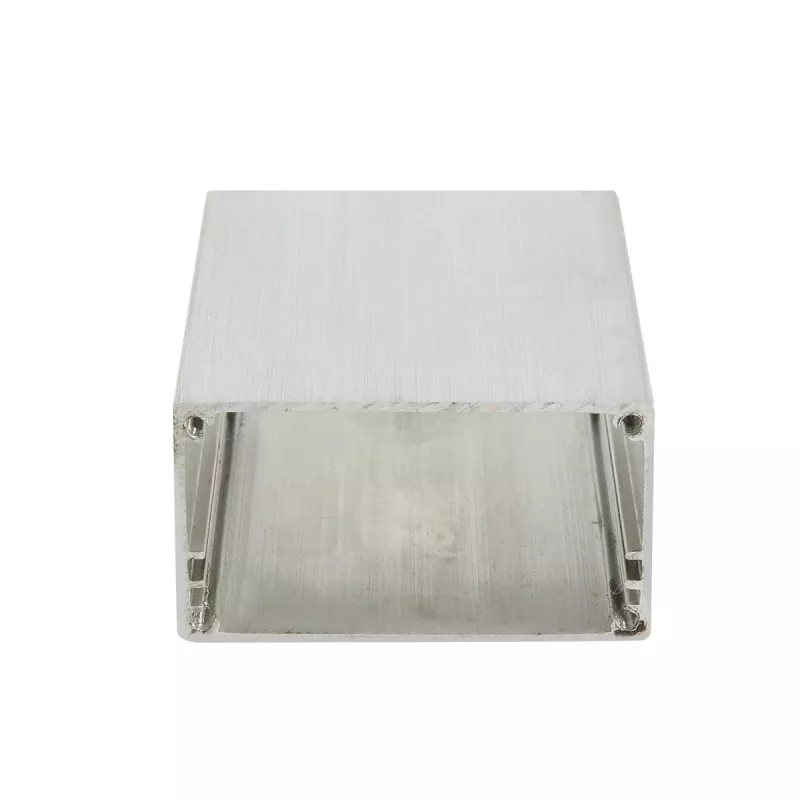

Le boîtier en aluminium de 42 × 23 mm est un boîtier électronique en aluminium extrudé adapté aux PCB, modules de circuits, modules de signaux et appareils électroniques intégrés de petite à moyenne taille.

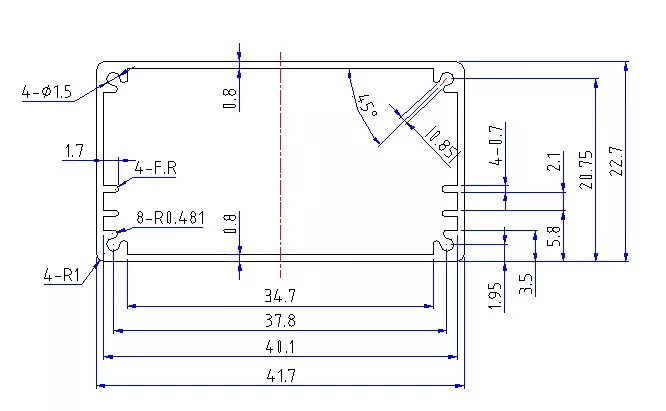

La section transversale de 42×23 mm présente une caractéristique plate évidente : la dimension latérale atteint 42 mm alors que la hauteur n'est que de 23 mm. Par rapport aux boîtiers électroniques plus hauts, cette structure est plus adaptée aux produits ayant des exigences en matière d'épaisseur de dispositif, d'espace de montage et de volume global.

Le boîtier de module de communication en aluminium de 42 × 23 mm peut organiser de manière centralisée les PCB, les composants de circuit et les assemblages d'interface à l'intérieur d'un boîtier relativement compact, tout en s'adaptant aux modules électroniques de différentes longueurs grâce à une découpe de longueur fixe et un usinage CNC ultérieur.

Par conséquent, 42 × 23 mm est plus adapté au contrôle industriel, à l'acquisition de données, à la conversion de signaux, aux modules de communication, aux appareils électroniques IoT et aux petits modules de test.

Avantages principaux

1. Faible hauteur de 23 mm, adaptée à la conception d'appareils plats

La caractéristique la plus remarquable du 42 × 23 mm est sa hauteur relativement faible.

Pour les modules électroniques qui doivent être installés à l’intérieur d’équipements, d’armoires de commande, de tableaux de bord ou dans d’autres emplacements limités en espace, la hauteur inférieure du boîtier permet de contrôler l’épaisseur globale de l’appareil.

Il est donc plus adapté pour :

• Modules PCB plats
• Modules de contrôle intégrés
• Modules d'acquisition de données
• Modules de conversion de signaux
• Modules électroniques de communication
• Petits appareils IoT

Si le produit est sensible à la hauteur du boîtier, 42 × 23 mm présente un avantage dimensionnel plus évident par rapport aux spécifications plus profondes.

2. La dimension latérale de 42 mm offre plus de largeur de disposition pour les PCB

Bien que la hauteur ne soit que de 23 mm, la dimension latérale de 42 mm offre un espace de montage latéral relativement important.

C'est pratique pour les produits qui doivent être disposés sur le PCB :

• Borniers
• Interfaces
• Connecteurs
• Voyants lumineux
• Composants de contrôle
• Composants électroniques

Par conséquent, 42 × 23 mm ne recherche pas simplement la « minceur », mais adopte une section transversale plus large et plus basse, adaptée aux produits électroniques dotés de configurations de circuits imprimés latérales.

3. Convient aux modules électroniques de différentes longueurs

42 × 23 mm représente la taille de la section transversale du boîtier, et la longueur réelle du produit peut être ajustée en fonction du PCB interne et des composants électroniques.

La même section peut former différentes spécifications sur différentes longueurs, par exemple :

• Type court → modules électroniques compacts
• Longueur moyenne → modules de contrôle/communication
• Structure plus longue → modules électroniques d'acquisition de données et multi-interfaces

Cette méthode est particulièrement adaptée aux séries d’appareils électroniques comportant plusieurs modèles de produits mais des structures internes relativement similaires.

4. Usinage personnalisé basé sur des profils standards

Le boîtier en aluminium de 42 × 23 mm ne signifie pas que le produit final ne peut conserver que la forme du profil standard.

Selon les dessins du produit, un traitement ultérieur peut être effectué :

• Coupe à longueur fixe
• Usinage CNC des faces d'extrémité
• Ouvertures d'interface
• Usinage des trous de montage
• Usinage de trous filetés
• Usinage de structures de montage de PCB
• Usinage de boutonnières
• Usinage des trous de voyants lumineux
• Usinage de logos

Cela permet aux profilés en aluminium standards de s'adapter à différents produits électroniques.

Spécifications techniques

Note: Les nuances réelles d'alliage d'aluminium, l'épaisseur de paroi, la structure interne du profilé, les plages de longueurs, les tolérances d'usinage et les exigences de traitement de surface doivent être confirmées conformément aux dessins ou commandes spécifiques.

Champ d'application

1. Modules d'acquisition de données et de conversion de signaux

42 × 23 mm est plus adapté aux modules électroniques de petite taille mais nécessitant une certaine largeur de montage sur PCB, tels que :

• Modules d'acquisition de données
• Modules d'acquisition de signaux
• Convertisseurs de signaux
• Modules de conversion de données
• Modules d'interface de capteur
• Modules de surveillance

Ces appareils doivent généralement disposer les connecteurs et les composants électroniques sur le PCB tout en maintenant la hauteur globale du produit à un niveau bas.

2. Modules électroniques de contrôle industriel

Peut être appliqué à :

• Modules périphériques automates
• Modules d'E/S
• Modules de contrôle industriels
• Contrôleurs embarqués
• Modules électroniques pour équipements d'automatisation
• Modules de signaux de commande

Pour les petits modules de contrôle qui doivent être installés à l’intérieur d’un équipement de contrôle ou dans d’autres espaces limités, le boîtier plat facilite la disposition structurelle.

3. Modules de communication et de transmission de signaux

Convient pour :

• Modules de communication
• Modules de transmission de données
• Appareils de conversion de signaux
• Modules électroniques de communication réseau
• Appareils de communication embarqués
• Modules d'interface de communication

Le boîtier peut être ouvert selon des positions d'interface spécifiques, de sorte que le PCB, les interfaces et le boîtier forment une structure complète de dispositif électronique.

4. IoT et appareils électroniques intelligents

42 × 23 mm peut également être utilisé pour :

• Modules de contrôle IoT
• Modules de surveillance intelligents
• Terminaux d'acquisition de données
• Modules de capteurs intelligents
• Modules de télécommande
• Appareils électroniques embarqués

Le boîtier de module de communication en aluminium de 42 × 23 mm est particulièrement adapté aux produits qui doivent rendre les modules électroniques plus fins et plus compacts.

5. Petits modules de test et d'instruments

Par exemple:

• Modules de mesure
• Modules de détection
• Modules de test de signaux
• Surveillance des modules électroniques
• Modules internes pour petits instruments
• Modules de contrôle des équipements de test

La question de savoir si elle convient finalement à un produit spécifique doit être confirmée en fonction des dimensions du PCB, de la hauteur des composants, de la disposition de l'interface et de la méthode de montage.

5. Contenu personnalisable

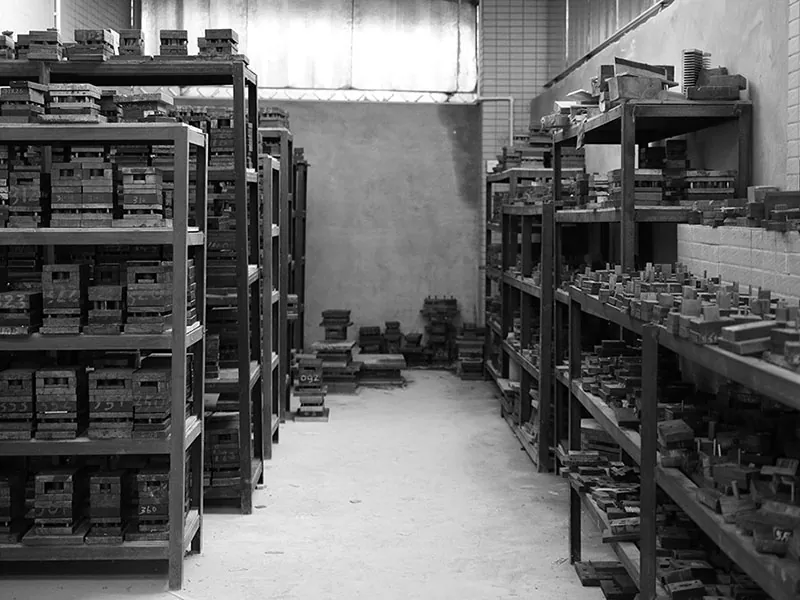

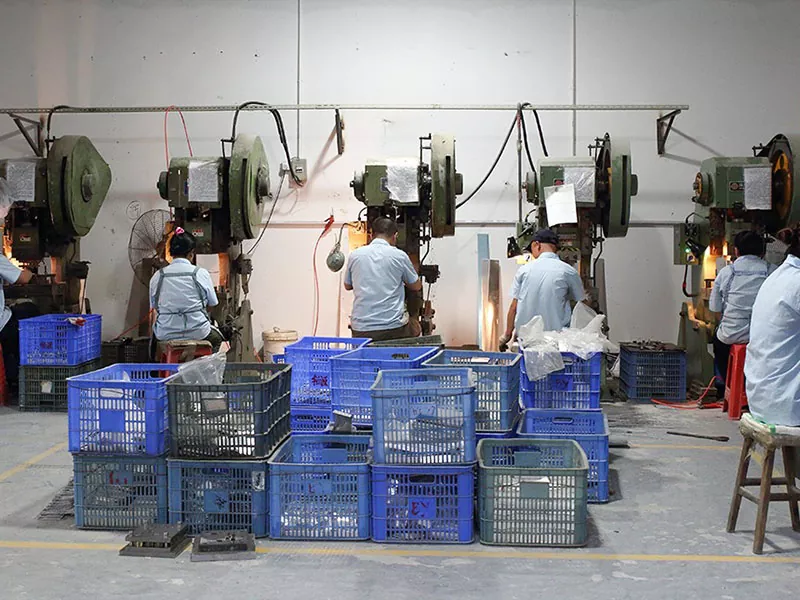

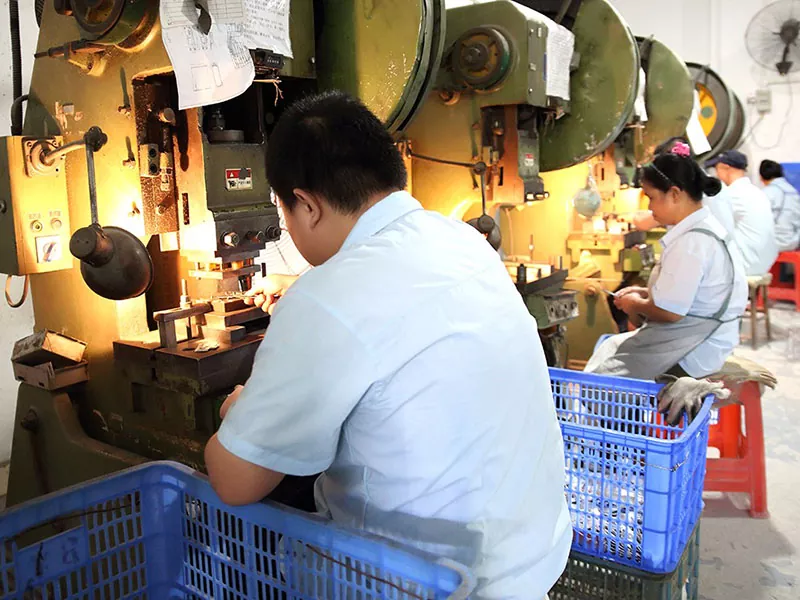

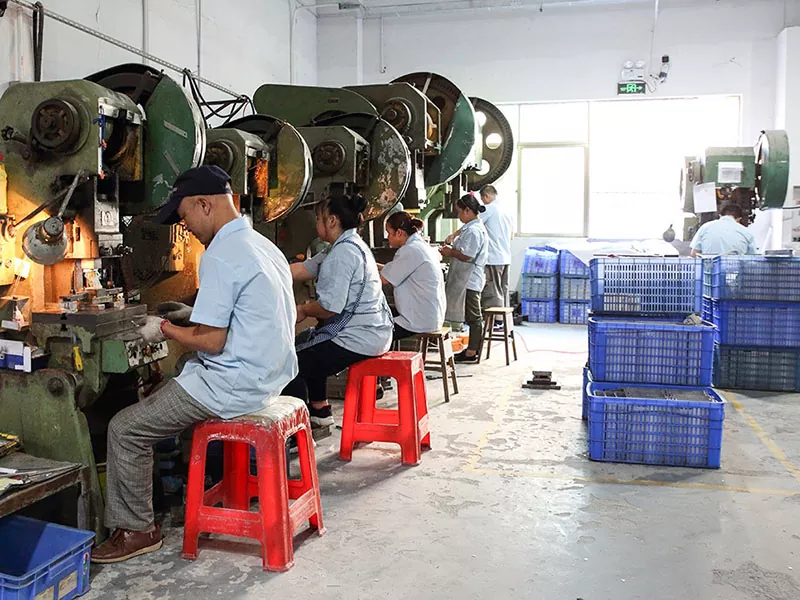

Spectacle d'atelier

FAQ

À quels produits le boîtier en aluminium 42×23 mm est-il adapté ?

Convient principalement aux modules électroniques PCB de petite à moyenne taille, aux modules de contrôle industriels, aux modules d'acquisition de données, aux modules de conversion de signal, aux modules de communication, aux appareils IoT et aux petits modules électroniques de test.

Pourquoi le 42×23 mm convient-il aux appareils électroniques plats ?

Car sa hauteur est de 23mm et sa dimension latérale est de 42mm. Comparé aux spécifications de boîtiers plus hauts, il est plus adapté aux produits qui doivent contrôler l'épaisseur du dispositif tout en nécessitant également un certain espace de montage latéral sur le PCB.

La longueur du boîtier en aluminium de 42 × 23 mm peut-elle être personnalisée ?

Oui. 42 × 23 mm est la taille de la section transversale, et la longueur réelle du boîtier peut être coupée à longueur fixe en fonction de la structure du PCB et de l'appareil.

Le boîtier peut-il être réalisé selon le PCB ?

Oui. La structure du boîtier et la méthode d'usinage peuvent être confirmées en fonction des dimensions du PCB, des trous de montage, des positions de l'interface et de la disposition des composants internes.

Les interfaces et les trous de montage peuvent-ils être usinés ?

Oui. Les ouvertures d'interface, les trous de montage, les trous filetés et autres usinages CNC à trois axes peuvent être réalisés selon des dessins 2D/3D.
