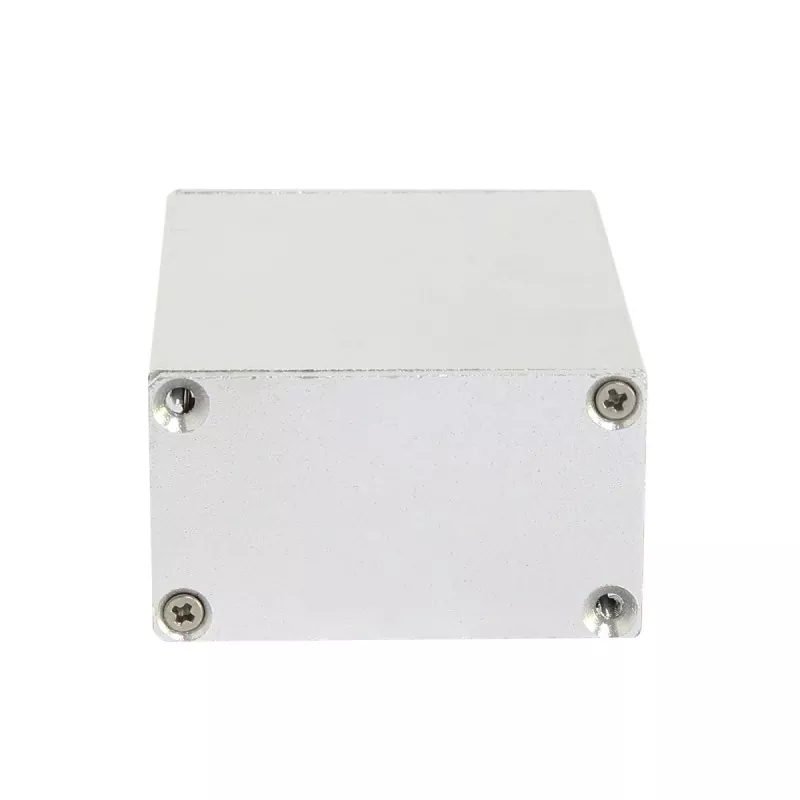

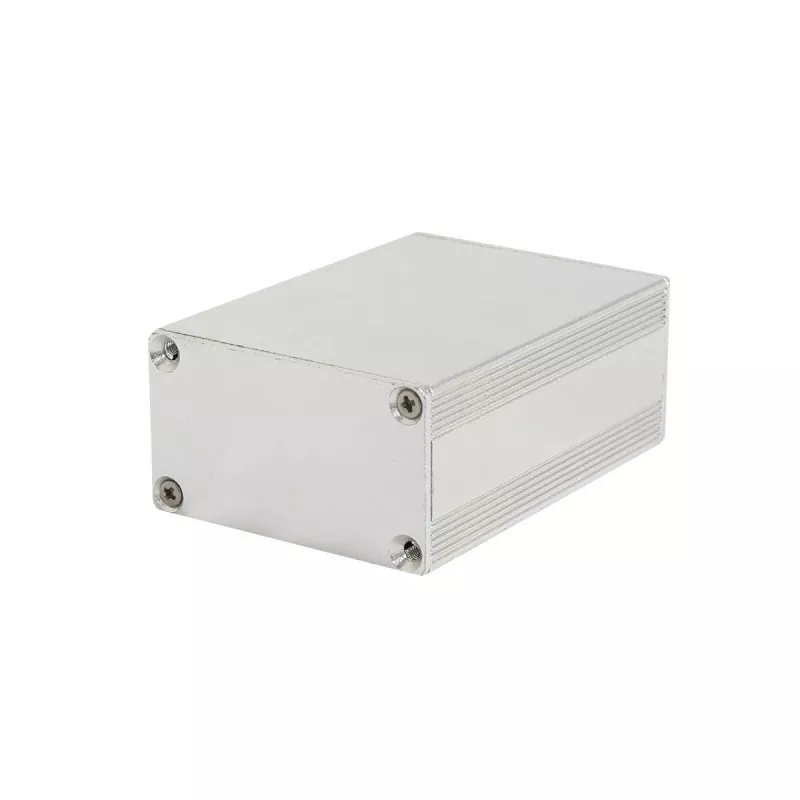

Boîtier en aluminium pour équipement de communication 44 × 25 mm

Boîtier en aluminium pour équipement de communication 44 × 25 mm — un boîtier compact en aluminium extrudé qui se situe entre les options de profilés ultra-minces et plus hauts. Sa hauteur de 25 mm offre un dégagement interne nettement plus important que les versions 13 mm, 18 mm ou 23 mm, permettant au boîtier d'accepter des composants enfichables, des borniers, des connecteurs, des commutateurs et des petits modules plus hauts.

Dans le même temps, la largeur de 44 mm permet une disposition latérale pratique des PCB, des prises, des indicateurs et des ports de communication ou d'alimentation. Cet équilibre en fait un choix pratique pour les modules électroniques qui exigent à la fois un faible encombrement et un espace raisonnable pour les composants.

Définition du produit

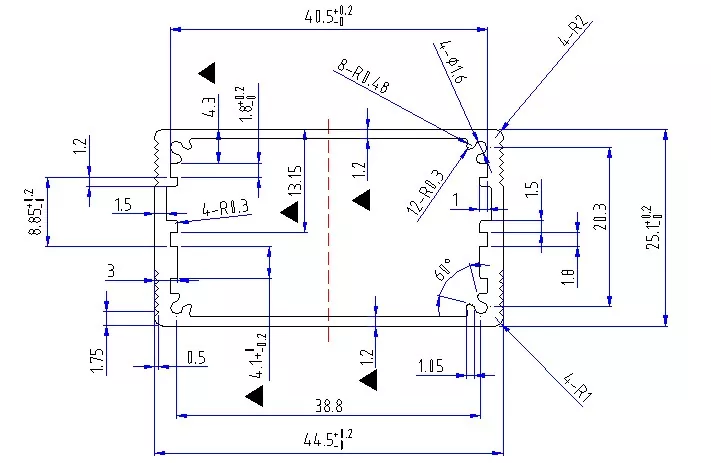

Le boîtier en aluminium 44 × 25 mm est un boîtier compact pour appareils électroniques conçu avec une structure en aluminium extrudé, avec une taille externe d'environ 44 mm × 25 mm. Par rapport aux boîtiers en aluminium plus fins et discrets, cette taille offre une hauteur interne plus importante pour les PCB, les composants de circuit, les connecteurs et les configurations d'interface tout en conservant un petit volume global.

Sa dimension latérale de 44 mm est adaptée à la disposition des PCB et des interfaces, et la hauteur de 25 mm peut accueillir des composants électroniques relativement abondants. Par conséquent, il est plus adapté aux modules électroniques qui ont certaines exigences en matière de volume, de résistance structurelle, d'espace de montage des composants électroniques et de conditions de dissipation thermique.

Grâce à des processus tels que la découpe, le perçage, le taraudage, l'usinage des faces d'extrémité, les ouvertures d'interface, le traitement de surface, la gravure au laser et la sérigraphie, il peut être usiné en différentes longueurs et formes de montage en fonction des structures réelles du produit.

Avantages principaux

1. 44 mm de largeur, équilibrage du PCB et disposition de l'interface

L'espace latéral de 44 mm est plus généreux que les boîtiers électroniques ultra-étroits et peut être agencé selon les dimensions du PCB :

• Borniers
• Prises
• Commutateurs
• Voyants lumineux
• Boutons
• Interfaces de communication
• Interfaces de puissance
• Interfaces de capteurs

Pour les modules électroniques qui doivent disposer plusieurs interfaces de manière centrale sur la face d'extrémité du boîtier, la largeur de 44 mm offre un espace de conception structurelle plus flexible.

2. Hauteur de 25 mm, meilleure capacité des composants internes

La hauteur de 25 mm offre un espace interne plus grand que les spécifications à profil bas telles que 13 mm, 18 mm et 23 mm.

Par conséquent, il convient non seulement aux PCB minces, mais également plus adapté à l'installation de composants électroniques d'une certaine hauteur, tels que :

• Composants PCB traversants
• Borniers
• Connecteurs
• Petits modules
• Commutateurs et boutons
• Composants liés à l'alimentation
• Composants électroniques nécessitant une certaine hauteur de montage

Pour les produits qui ne peuvent pas utiliser de boîtiers ultra-fins, 44 × 25 mm peuvent constituer un choix de taille plus équilibré.

3. Structure d'extrusion d'aluminium, adaptée aux boîtiers de produits électroniques

Les boîtiers en aluminium extrudé ont une bonne stabilité structurelle tout en conservant un poids total relativement faible, adaptés aux équipements électroniques nécessitant une installation, un démontage ou une utilisation répétée à long terme.

La structure du profilé facilite également la coupe en fonction de la longueur du produit et, combinée aux plaques d'extrémité, aux vis et à l'usinage CNC, forme un boîtier complet pour appareil électronique.

4. Convient aux séries de produits de différentes longueurs

Pour la même série d'équipements électroniques, si différents modèles ont des PCB ou un nombre de composants internes différents, des spécifications différentes peuvent être formées en ajustant la longueur du profilé en aluminium.

Par exemple:

• Courte longueur → petits modules électroniques
• Longueur moyenne → PCB + interfaces + composants de contrôle
• Plus grande longueur → plus de circuits et de composants de connexion

Cela permet de développer plusieurs modèles de produits en utilisant la même section transversale de boîtier ou une section similaire, réduisant ainsi le coût de reconception du boîtier.

Spécifications techniques

Note: Les nuances spécifiques d'alliage d'aluminium, l'épaisseur de paroi, la structure interne, les plages de longueurs, les tolérances d'usinage et les couleurs de traitement de surface doivent être confirmées en fonction des dessins réels ou des exigences du produit.

Produits applicables et domaines d'application

La taille 44 × 25 mm appartient aux boîtiers d'équipements électroniques compacts avec une certaine hauteur interne et est plus adaptée aux produits suivants.

1. Modules de contrôle industriels

Convient aux petits contrôles industriels, aux cartes de contrôle, aux modules d'E/S et aux modules d'interface de contrôle.

Par exemple:

• Modules de contrôle industriels
• Modules de contrôle d'E/S
• Modules d'interface de contrôle
• Petits modules liés aux automates
• Contrôleurs électroniques industriels

La hauteur de 25 mm offre un espace de montage plus important pour les PCB et les composants tels que les terminaux que les boîtiers ultra-fins.

2. Modules d'acquisition de données et de conversion de signaux

Pour les équipements d'acquisition de données qui doivent installer des PCB, des borniers et plusieurs interfaces, 44 × 25 mm peuvent fournir un bon espace de disposition latérale.

Convient pour :

• Modules d'acquisition de données
• Modules de conversion de signaux
• Modules d'interface de signaux
• Modules de mesure
• Modules d'interface de capteur

3. Modules électroniques de communication et de réseau

La largeur de 44 mm est adaptée à l'agencement des interfaces de communication, tandis que la hauteur de 25 mm peut accueillir les PCB et les composants électroniques associés.

Peut être utilisé pour :

• Modules de communication
• Modules d'interface
• Dispositifs de transmission de données
• Équipement de communication industrielle
• Electronique de communication embarquée

4. IoT et modules électroniques intelligents

Convient aux produits qui doivent installer des PCB, des circuits de contrôle, des interfaces et des composants de capteurs dans un volume relativement petit.

Par exemple:

• Contrôleurs IoT
• Modules de capteurs
• Modules de contrôle intelligents
• Électronique embarquée
• Modules de surveillance

5. Petits instruments et équipements de test

Pour les petits modules électroniques de mesure, de détection et de test, le boîtier en aluminium peut fournir une protection mécanique complète aux PCB internes.

Convient pour :

• Modules de tests électroniques
• Instruments de mesure
• Équipement de test de signaux
• Electronique de laboratoire
• Modules électroniques portables

Usinage personnalisé spécifique disponible

Nous usinons non seulement le corps du profilé en aluminium, mais pouvons également effectuer d'autres usinages mécaniques sur le boîtier en fonction de la structure du produit.

FAQ

Q1 : Le boîtier en aluminium de 44 × 25 mm est-il adapté à l'installation de PCB ?

Oui. Cette taille peut être utilisée pour les produits électroniques tels que les PCB, les cartes de contrôle, les modules de communication et les modules d'acquisition de données. Sa pertinence spécifique doit être confirmée en fonction des dimensions du PCB, de la hauteur des composants et de la méthode de montage.

Q2 : Quelle est la différence entre le boîtier d'équipement de communication en aluminium 44 × 25 mm et 44 × 23 mm ?

Les deux ont la même largeur et la principale différence réside dans la hauteur. 44 × 25 mm ajoute environ 2 mm de hauteur par rapport à 44 × 23 mm, de sorte que l'espace de montage des composants internes est relativement plus vaste et convient mieux aux équipements électroniques contenant des composants d'une certaine hauteur, tels que des borniers, des connecteurs et des commutateurs.

Q3 : La longueur du boîtier en aluminium de 44 × 25 mm peut-elle être personnalisée ?

L'usinage de longueur peut être effectué en fonction de la structure du produit et des exigences d'usinage des profilés en aluminium. La longueur usinable réelle doit être confirmée en combinaison avec les exigences spécifiques du produit et de la commande.

Q4 : Les trous d’interface tels que USB et RJ45 peuvent-ils être usinés ?

L'usinage d'ouverture CNC peut être effectué selon les dessins du client et les dimensions de l'interface. Les positions, dimensions et structures spécifiques des trous doivent être confirmées au stade du dessin.

Q5 : Les trous filetés peuvent-ils être usinés ?

Oui. Le perçage, le taraudage et d'autres usinages peuvent être effectués selon la méthode de montage du produit.

Q6 : Un logo peut-il être créé sur le boîtier en aluminium ?

L'usinage de logos et d'identification de produits tels que la gravure laser ou la sérigraphie peut être réalisé selon les exigences du client.

Q7 : Pouvez-vous usiner un boîtier complet d’appareil électronique ?

Oui. Nous pouvons réaliser des processus de découpe, d'usinage CNC, de traitement de surface, d'usinage de logos, d'inspection et d'assemblage associés autour du boîtier d'extrusion d'aluminium.

Q8 : Que faire si je ne sais pas quelle taille de boîtier en aluminium choisir ?

Vous pouvez d'abord fournir les dimensions du PCB, la hauteur maximale des composants internes, les positions de l'interface et les dimensions externes requises du produit. Nous pouvons vous aider à confirmer la spécification du profil approprié en fonction de ces paramètres structurels.

Que faut-il fournir lors de l'achat d'un boîtier en aluminium de 44 × 25 mm ?

Pour confirmer rapidement la fabricabilité du produit, il est conseillé aux clients de fournir les informations suivantes :

Si vous ne disposez actuellement que d'un PCB ou d'un prototype de produit et d'aucun dessin complet du boîtier, vous pouvez également commencer par confirmer les dimensions et la structure interne du produit.
