Boîtier de module électronique industriel en aluminium de 45 × 19 mm

Le corps du profilé en aluminium peut être coupé à la longueur requise du produit, puis combiné avec des plaques d'extrémité, un usinage CNC, des trous de montage, des ouvertures d'interface, des trous filetés, des logos et un traitement de surface pour créer un boîtier complet pour appareil électronique. Boyuan Hardware, avec plus de 20 ans d'expérience, une usine d'environ 10 000㎡ et environ 300 moules existants, gère la découpe, la CNC à trois axes, le perçage, le taraudage, le traitement de surface, la gravure laser, la sérigraphie, l'inspection et l'assemblage en interne.

Définition du produit

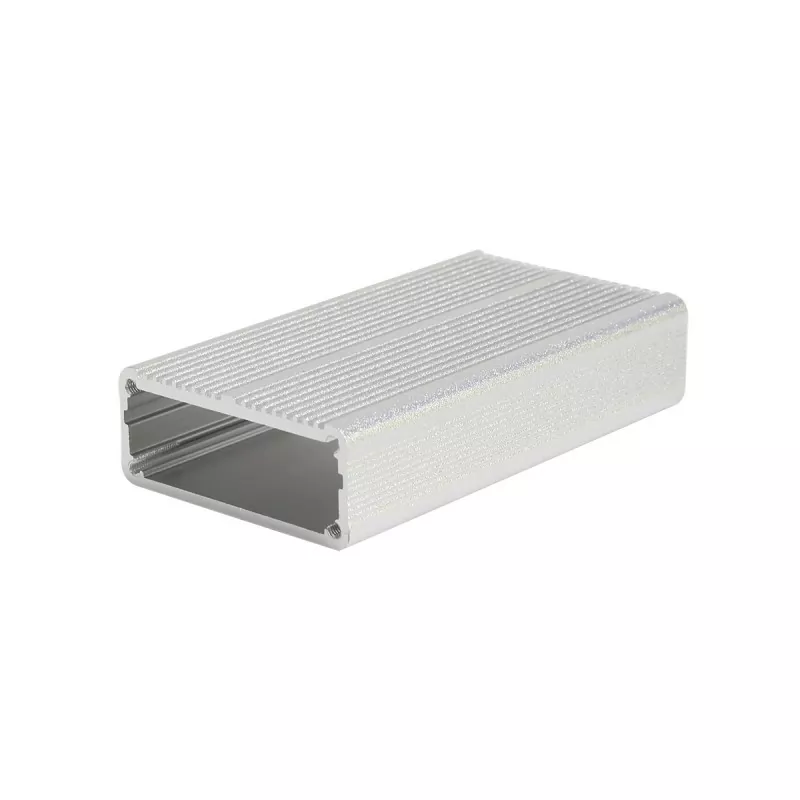

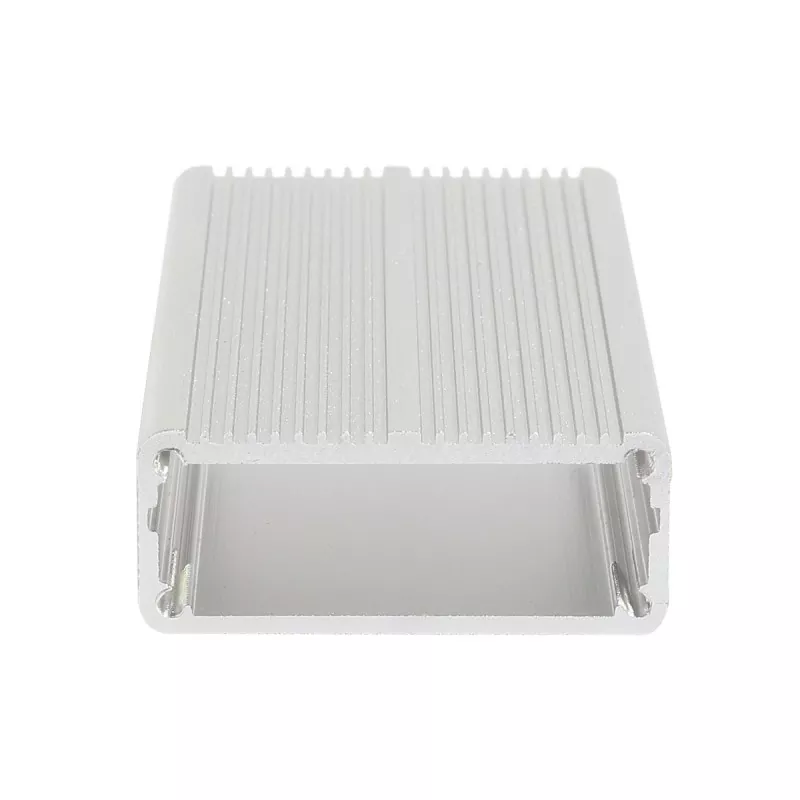

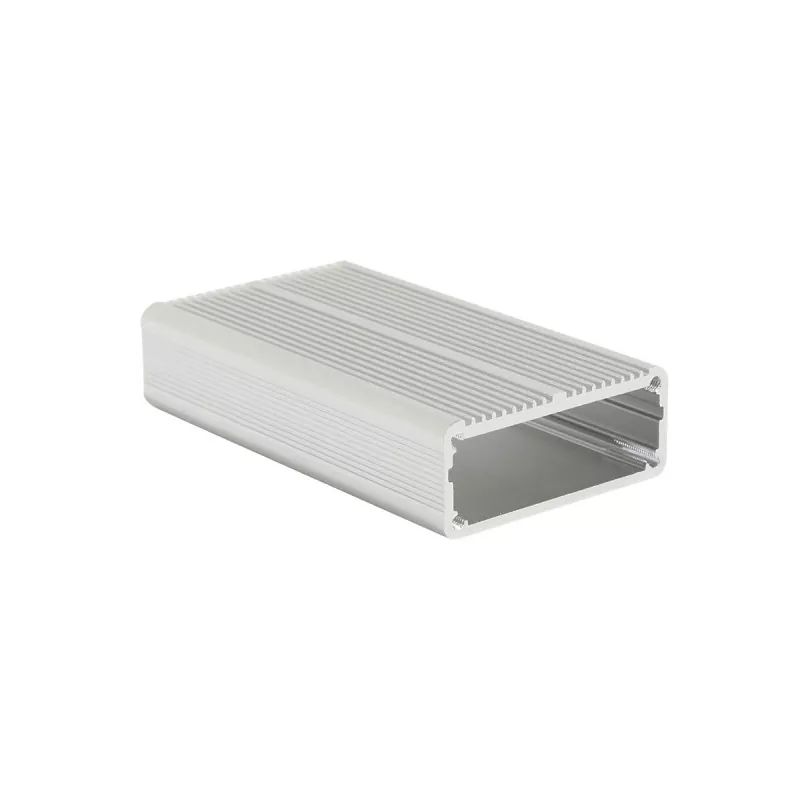

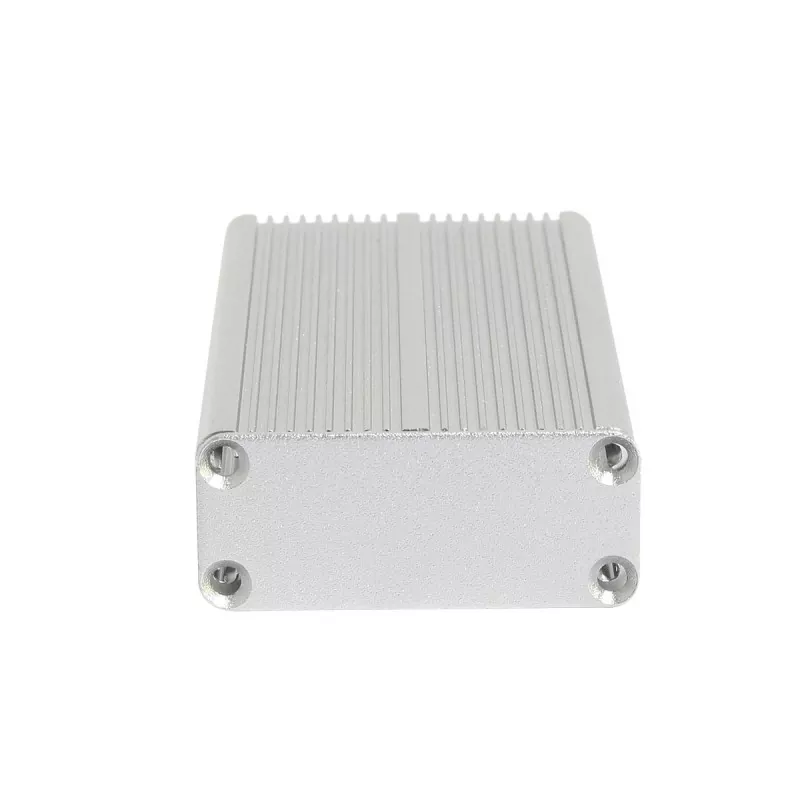

Le boîtier en aluminium de 45 × 19 mm est un boîtier d'appareil électronique en aluminium extrudé à profil bas avec une section transversale d'environ 45 mm × 19 mm.

La caractéristique la plus remarquable de cette spécification est la combinaison d'un espace latéral de 45 mm et d'une faible hauteur de 19 mm. Comparé aux boîtiers d'appareils électroniques plus hauts, il permet de contrôler l'épaisseur globale du produit ; par rapport aux boîtiers discrets plus étroits, la largeur de 45 mm offre un espace de disposition latéral plus important pour les PCB, les connecteurs et les interfaces.

Ce coffret en aluminium est donc plus adapté pour :

• Modules électroniques PCB
• Modules de conversion de signaux
• Modules d'acquisition de données
• Modules d'interface de communication
• Modules capteurs
• Modules électroniques de contrôle industriel
• Petit équipement de mesure et de test
• Appareils électroniques embarqués

Le corps du profilé en aluminium peut être coupé en fonction de la longueur du produit et combiné avec des plaques d'extrémité, un usinage CNC, des trous de montage, des trous d'interface, des trous filetés, un logo et un traitement de surface pour former un boîtier complet pour appareil électronique.

Détails du produit

1. Largeur de 45 mm, offrant un meilleur espace de disposition latéral pour les PCB et les interfaces

La largeur de 45 mm offre un espace latéral relativement bon pour un boîtier électronique discret.

Si le produit doit disposer simultanément des PCB, des connecteurs et des interfaces en interne, par rapport à certains boîtiers en aluminium plus étroits, la largeur de 45 mm offre une plus grande marge de disposition.

Le boîtier de module électronique industriel en aluminium de 45 × 19 mm est particulièrement adapté aux modules électroniques qui doivent disposer de plusieurs interfaces sur la face d'extrémité ou sur le côté, telles que :

• Interfaces de communication
• Interfaces de puissance
• Borniers
• Voyants lumineux
• Boutons
• Petits connecteurs

2. Faible hauteur de 19 mm, adapté aux appareils électroniques ayant des exigences d'épaisseur

La hauteur de 19 mm est nettement inférieure aux sections transversales compactes classiques telles que 25 mm et 29 mm, ce qui la rend plus adaptée aux produits qui doivent contrôler l'épaisseur globale de l'appareil.

Il est particulièrement adapté aux produits PCB comportant de faibles hauteurs de composants internes.

Par exemple:

• PCB fin + interfaces → adapté
• PCB + composants électroniques de faible hauteur → adapté
• PCB + relais/terminaux/modules plus hauts → la hauteur interne doit d'abord être confirmée

Par conséquent, avant de choisir un boîtier de 45 × 19 mm, l'espace interne effectif doit être confirmé en fonction de la hauteur réelle du PCB et des composants.

3. Section transversale large et fine, plus adaptée à la disposition horizontale

45 × 19 mm ne vise pas simplement à rechercher « le plus fin », mais à atteindre un équilibre entre faible hauteur et espace latéral.

Pour les modules électroniques ayant des dimensions latérales de PCB relativement grandes mais qui ne souhaitent pas être trop épais, cette structure en section transversale présente une bonne adaptabilité.

4. La structure d'extrusion d'aluminium facilite le développement de produits de différentes longueurs

En tant que section transversale du profil, 45 × 19 mm peuvent être ajustés en longueur en fonction de l'espace interne des différents produits.

La même section peut être utilisée pour développer plusieurs versions de longueur :

• Version courte : petit PCB ou modules d'interface
• Version Medium : PCB + composants de communication/contrôle
• Version longue : modules électroniques d'acquisition de données ou multi-interfaces

Pour le développement de produits de la même série, cela peut réduire les changements structurels provoqués par les différentes sections transversales du boîtier.

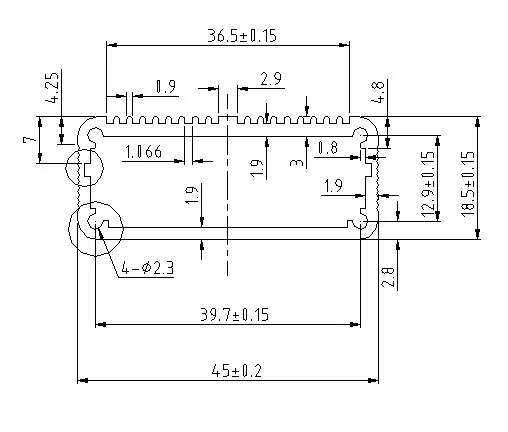

Spécifications techniques

Les paramètres spécifiques tels que la qualité de l'alliage d'aluminium, l'épaisseur de paroi du profilé, les dimensions internes, la plage de longueurs, les tolérances d'usinage et les couleurs du traitement de surface doivent être soumis aux dessins réels et aux exigences de commande.

À quels produits convient-il ?

1. Modules électroniques PCB

Il s'agit d'une direction d'application relativement typique pour 45 × 19 mm.

Pour les modules PCB de faible hauteur, la largeur de 45 mm peut être utilisée pour la disposition des circuits imprimés et des interfaces, tandis que la hauteur de 19 mm contrôle l'épaisseur globale du produit.

Convient pour :

• Modules de contrôle PCB
• Cartes de contrôle électroniques
• Électronique embarquée
• Modules d'interface électronique

2. Modules de conversion de signal et d'acquisition de données

Les produits de conversion de signal et d'acquisition de données nécessitent généralement des PCB, des connecteurs et plusieurs interfaces, mais n'ont pas nécessairement besoin d'un boîtier très haut.

La largeur de 45 × 19 mm offre de l'espace pour la disposition de l'interface, tandis que la hauteur de 19 mm permet de garder le produit compact.

Convient pour :

• Modules de conversion de signaux
• Modules d'acquisition de données
• Modules d'interface de signaux
• Dispositifs d'interface de capteur
• Modules de mesure

3. Modules d'interface de communication

Pour les modules électroniques qui doivent installer des interfaces de communication, la largeur de 45 mm peut être utilisée pour disposer les interfaces et les circuits imprimés, et la hauteur de 19 mm convient aux produits ayant des exigences d'épaisseur globale.

Par exemple:

• Modules d'interface de communication
• Modules de transmission de données
• Électronique d’interface réseau
• Modules de communication industrielle

4. Modules électroniques de capteurs et IoT

Pour les cartes de commande de capteurs, les modules IoT et les petits dispositifs de surveillance, si la hauteur des composants électroniques internes est faible, un boîtier en aluminium extrudé de 45 × 19 mm peut être utilisé pour la protection.

Convient pour :

• Modules de capteurs
• Electronique IoT
• Modules de surveillance
• Modules de contrôle intelligents
• Dispositifs de capteurs intégrés

5. Petits modules de contrôle industriels

45 × 19 mm peuvent être utilisés pour certains modules de contrôle électronique industriels plus petits, tels que :

• Modules d'interface de contrôle
• Modules liés aux E/S
• Modules de traitement du signal
• Petits tableaux de contrôle
• Modules de communication industrielle

Si des terminaux, relais ou autres composants plus hauts sont inclus en interne, il est nécessaire de confirmer leur adéquation en fonction des hauteurs réelles.

Quelles structures peuvent être usinées ?

Pour différentes structures de produits électroniques, un usinage supplémentaire peut être effectué sur le profilé et les extrémités en aluminium.

Comment choisir entre des boîtiers en aluminium de 45 × 19 mm et des boîtiers en aluminium de taille similaire ?

La principale différence entre les différentes tailles de section transversale n'est pas « laquelle est la meilleure », mais les différentes exigences en matière d'espace interne et d'épaisseur du produit.

Quand le 45 × 19 mm est-il le plus approprié ?

Si votre produit est :

• Relativement large dans les dimensions latérales du PCB
• Pas grand en termes de hauteur de composant interne
• Doit contrôler l’épaisseur globale de l’appareil

Ensuite, le boîtier de module électronique industriel en aluminium de 45 × 19 mm est une spécification qui mérite d'être priorisée.

À l'inverse, s'il y a des connecteurs, des bornes, des modules d'alimentation ou d'autres composants électroniques plus hauts en interne, la priorité doit être donnée à la confirmation de l'espace interne réel correspondant à la hauteur de 19 mm.

Capacités d'usinage des boîtiers en aluminium de Boyuan Hardware

Boyuan Hardware a plus de 20 ans d'expérience dans l'industrie des boîtiers en aluminium et des châssis en aluminium, avec une superficie d'usine d'environ 10 000 mètres carrés, et est engagé depuis longtemps dans l'usinage de boîtiers en aluminium, de pièces structurelles en profilés d'aluminium et de boîtiers d'appareils électroniques.

La plupart des processus de production peuvent actuellement être réalisés en interne, notamment :

• Découpe de profilés en aluminium
• Usinage CNC à trois axes
• Forage
• Tapotement
• Traitement de surface
• Gravure laser
• Sérigraphie
• Inspection du produit
• Assemblage du produit

L'entreprise dispose d'environ 300 moules existants et peut combiner les ressources de profilés existantes pour aider les clients à faire correspondre les sections transversales de profilés en aluminium appropriées.

Pour les produits nécessitant des interfaces, des trous de montage ou des structures d'extrémité non standard, un usinage CNC supplémentaire peut être utilisé pour les réaliser.

FAQ

Q1 : Le boîtier en aluminium de 45 × 19 mm est-il adapté aux PCB ?

Convient aux modules électroniques PCB de faible hauteur. L'adéquation spécifique doit être confirmée en fonction des dimensions du PCB, de la hauteur des composants et de la méthode de montage.

Q2 : Quelle est la différence entre 45×19 mm et 43×13 mm ?

Le boîtier de module électronique industriel en aluminium de 45 × 19 mm est plus large et plus haut, de sorte que l'espace interne est sensiblement plus spacieux, adapté aux produits nécessitant plus d'espace de disposition latéral pour PCB et interface ; Le 43×13mm est davantage orienté vers les modules électroniques ultra-fins.

Q3 : Qu'est-ce qui est le plus approprié, 45 × 19 mm ou 44 × 23 mm ?

Si une plus grande attention est accordée à la faible hauteur et à l'épaisseur globale, 45 × 19 mm peuvent être prioritaires ; si une hauteur de montage de composant plus grande est nécessaire en interne, 44 × 23 mm peut être plus approprié.

En fin de compte, cela doit être déterminé en fonction du PCB, de la hauteur des composants et de la structure de l'interface.

Q4 : La longueur de 45 × 19 mm peut-elle être personnalisée ?

La coupe en longueur peut être effectuée en fonction de la structure du produit et des exigences réelles d'usinage.

Q5 : Les interfaces telles que USB et RJ45 peuvent-elles être usinées ?

L'usinage d'ouverture CNC peut être effectué en fonction des dimensions de l'interface et des dessins du produit.

Q6 : Les trous filetés et les trous de montage peuvent-ils être usinés ?

Oui. Le perçage, le taraudage et d'autres usinages peuvent être effectués selon les exigences d'assemblage.

Q7 : Un logo peut-il être usiné sur le boîtier ?

Les logos et identifications des produits peuvent être usinés par gravure laser ou sérigraphie selon les besoins.

Q8 : Que faire si je ne sais pas si le format 45 × 19 mm convient à mon produit ?

Vous pouvez fournir les dimensions du PCB, la hauteur maximale des composants, les positions de l'interface et les exigences globales en matière de dimensions du produit. Sur la base de ces informations, nous pouvons confirmer si cette spécification est adaptée.

Quelles informations sont nécessaires pour acheter un boîtier en aluminium de 45 × 19 mm ?

Si vous avez besoin d'un devis ou d'une personnalisation, il est recommandé de préparer les informations suivantes :

Si vous ne disposez pas actuellement de dessins complets du boîtier, vous pouvez également d'abord fournir des informations sur les dimensions du produit, le PCB ou la structure interne pour confirmation préliminaire.
