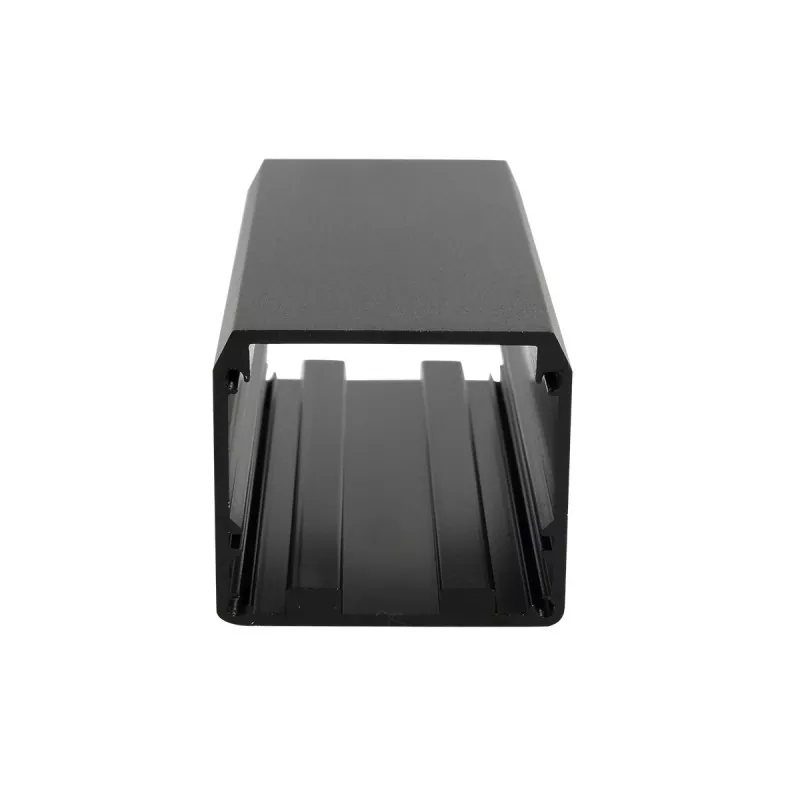

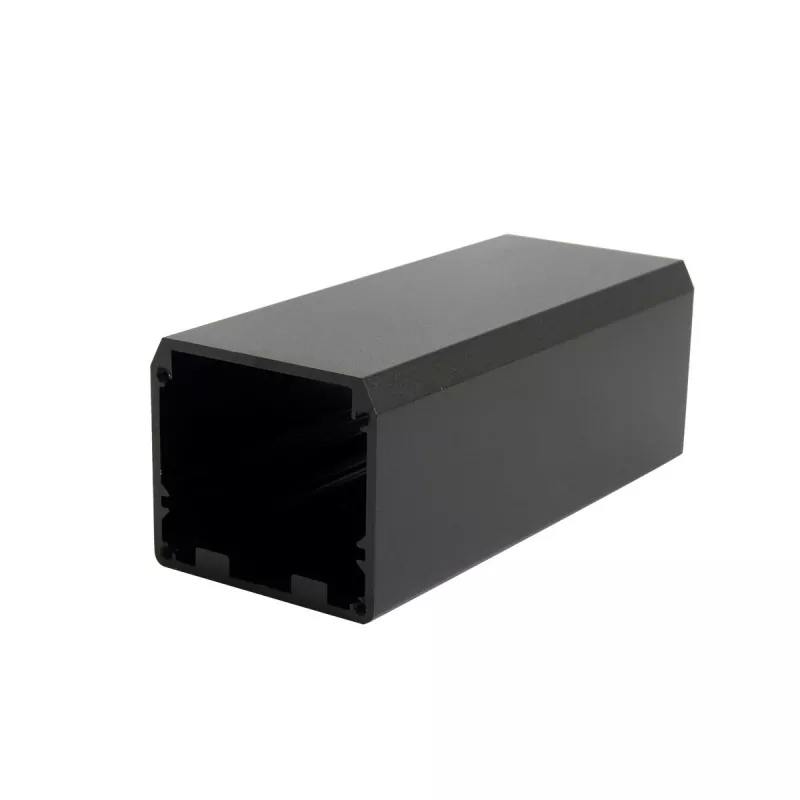

Alimentation en aluminium 50 × 44 mm et boîtier de contrôle industriel

Le boîtier d'alimentation et de contrôle industriel en aluminium Boyuan 50 × 44 mm est un boîtier d'appareil électronique de taille moyenne fabriqué avec une structure d'extrusion en alliage d'aluminium, avec une taille de section transversale externe de 50 mm (largeur) × 44 mm (hauteur), et la longueur peut être personnalisée arbitrairement en fonction des exigences réelles de l'équipement.

Le produit est formé par extrusion de profilés en aluminium, avec une taille de section transversale du corps principal fixe. Il peut être coupé en fonction de la longueur réelle de l'équipement, et l'assemblage final est complété par des plaques d'extrémité, un usinage CNC et d'autres processus de support.

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur du boîtier est conçu avec des emplacements pour cartes de circuit imprimé standard, et le PCB peut être directement inséré et fixé sans vis supplémentaires, améliorant considérablement l'efficacité de l'assemblage.

Par rapport aux boîtiers en plastique, les boîtiers en alliage d'aluminium ont une meilleure résistance structurelle et une texture métallique, et peuvent réaliser des structures personnalisées telles que des interfaces, des trous de montage, des trous filetés et des fentes grâce à l'usinage CNC.

La valeur fondamentale du 50 × 44 mm réside dans son « corps large et son grand espace » : la largeur de 50 mm peut accueillir des PCB larges standard et plusieurs configurations d'interface, et la hauteur de 44 mm offre suffisamment d'espace interne pour installer des composants plus hauts.

Cette spécification est particulièrement adaptée aux modules de puissance, amplificateurs de puissance, contrôleurs industriels, instruments de mesure, équipements de stations de base de communication, équipements d'acquisition et de transmission de données, modules d'entraînement de moteur, instruments de tests médicaux et autres équipements électroniques de taille moyenne ayant des exigences élevées en matière d'espace interne.

Boyuan Hardware se concentre sur la fabrication de boîtiers et de châssis en aluminium depuis plus de 20 ans, avec environ 10 000 mètres carrés d'espace d'usine de production, et peut fournir un usinage de boîtiers en aluminium personnalisé selon les dessins, les échantillons ou les exigences de taille du client.

Avantages principaux du produit

01 | Conception d'un grand espace de 50 × 44 mm

La section transversale de 50 mm de large sur 44 mm de haut offre un espace interne suffisant pour les équipements électroniques de taille moyenne.

La largeur de 50 mm peut s'adapter à des configurations de circuits imprimés plus larges et à la conception côte à côte de plusieurs interfaces ; la hauteur de 44 mm offre un plus grand espace de montage de composants, peut accueillir des composants plus grands tels que des condensateurs électrolytiques, des transformateurs, des dissipateurs thermiques et des relais, et prend également en charge la conception de circuits imprimés double face, répondant aux besoins d'intégration de systèmes de circuits complexes.

02 | Structure en aluminium extrudé

Le corps du boîtier est formé par extrusion de profilés en alliage d'aluminium.

La taille de la section transversale du boîtier en aluminium extrudé est fixe, tandis que la longueur peut être coupée en fonction des exigences réelles du produit. Par conséquent, le même boîtier de spécifications peut s'adapter à des PCB et des modules électroniques de différentes longueurs. Cette structure est particulièrement adaptée aux produits électroniques nécessitant un développement en série.

03 | Convient au montage sur PCB

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques.

L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires. La hauteur de 44 mm peut accueillir un empilement de PCB double couche ou des appareils haute puissance avec dissipateurs thermiques, offrant ainsi une solution d'emballage fiable pour les équipements électroniques haute puissance.

04 | Prise en charge de l'usinage personnalisé CNC

Le profil standard n'est que le point de départ.

Boyuan Hardware peut effectuer un usinage CNC sur le boîtier en aluminium de 50 × 44 mm selon les dessins du client, notamment :

• Ouvertures d'interface (USB, RJ45, interfaces d'alimentation, prises aviation, etc.)
• Trous de vis et trous de positionnement
• Trous filetés et trous lamés
• Rainures et marches
• Fentes de dissipation thermique et trous de ventilation
• Chanfreinage
• Autres structures personnalisées

05 | Longueur personnalisable selon le produit

50 × 44 mm est la spécification de section transversale du boîtier, et la longueur du boîtier d'alimentation et de contrôle industriel en aluminium de 50 × 44 mm peut être coupée en fonction des dimensions réelles de l'équipement. La longueur usinable spécifique est confirmée en fonction des exigences du matériau, du traitement de surface et du produit.

06 | Performance efficace de dissipation thermique

La conductivité thermique de l'alliage d'aluminium est d'environ 200 W/(m·K). Combiné avec une plus grande surface de 50 × 44 mm, il peut conduire et dissiper efficacement la chaleur générée par les composants internes. Pour les équipements produisant une grande quantité de chaleur, tels que les modules de puissance et les amplificateurs de puissance, le boîtier en aluminium lui-même constitue un dissipateur thermique efficace, qui peut prolonger la durée de vie de l'équipement.

07 | Le boîtier métallique allie structure et apparence

L'alliage d'aluminium est léger et présente de bonnes performances structurelles, tout en conservant une texture métallique naturelle. Grâce à des traitements de surface tels que le brossage, le sablage et l'anodisation, différents effets d'apparence peuvent être obtenus, donnant aux équipements électroniques une apparence de produit plus professionnelle.

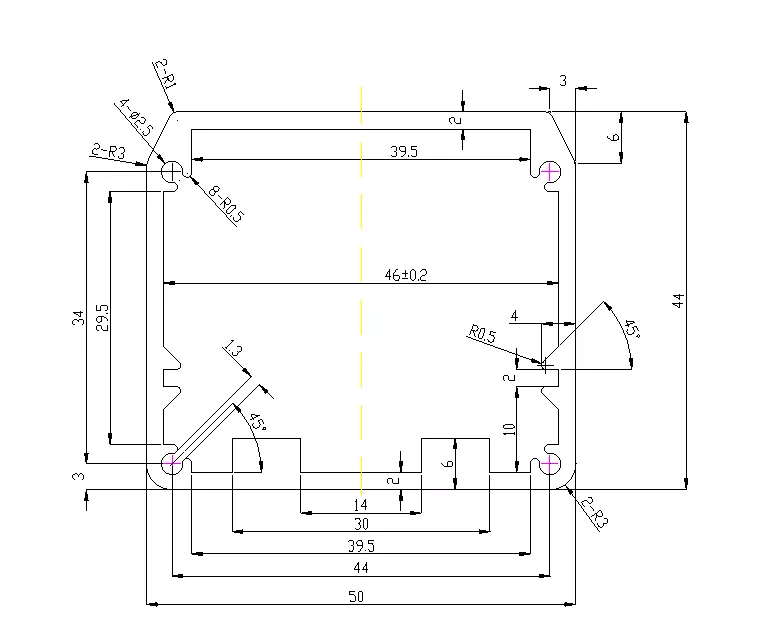

Spécifications techniques du boîtier en aluminium 50 × 44 mm

Note: Les qualités de matériaux spécifiques, l'épaisseur de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de traitement de surface doivent être soumises aux dessins de produits réels et aux exigences de commande.

À quels produits le boîtier en aluminium de 50 × 44 mm est-il adapté ?

50 × 44 mm appartient à la catégorie des boîtiers en aluminium à grand espace : la largeur de 50 mm prend en charge la disposition côte à côte de plusieurs interfaces, et la hauteur de 44 mm peut accueillir des composants et des dissipateurs thermiques plus grands. La hauteur de 44 mm est la caractéristique principale qui distingue cette spécification des petits boîtiers, lui permettant de transporter des équipements électroniques avec une plus grande puissance et des composants plus grands.

1. Modules d'alimentation

La conception spacieuse de 50 × 44 mm est très adaptée à divers produits électriques :

• Modules d'alimentation à découpage
• Adaptateurs secteur
• Boîtiers d'alimentation pour véhicules
• Boîtiers d'onduleur
• Boîtiers en aluminium pour redresseur
• Modules convertisseurs DC-DC
• Modules d'alimentation UPS
• Modules de chargeur

Pourquoi 50 × 44 mm convient-il aux modules d'alimentation ? Les modules d'alimentation doivent généralement accueillir des composants plus grands tels que des condensateurs électrolytiques (généralement 25 à 35 mm de hauteur), des transformateurs et des dissipateurs thermiques. La hauteur de 44 mm offre un espace de montage suffisant, tandis que la largeur de 50 mm peut s'adapter à de larges configurations de circuits imprimés, et le matériau en alliage d'aluminium aide également les dispositifs haute puissance à dissiper efficacement la chaleur.

2. Amplificateurs de puissance et équipement audio

• Boîtiers d'amplificateur
• Amplificateurs de puissance audio
• Modules amplificateurs de signaux
• Amplificateurs de puissance RF

Pourquoi le 50×44 mm convient-il aux amplificateurs ? Les amplificateurs de puissance nécessitent un espace interne relativement grand pour accueillir les circuits amplificateurs, les dissipateurs thermiques et les sections d'alimentation. La hauteur de 44 mm permet d'installer des composants plus hauts, et le boîtier en alliage d'aluminium sert également une fonction de dissipation thermique, adaptée aux équipements d'amplificateurs audio et RF avec une grande génération de chaleur.

3. Modules de contrôle industriel et d'automatisation

• Contrôleurs industriels
• Modules de contrôleur logique programmable (PLC)
• Modules de contrôle de mouvement
• Modules de commande de moteur
• Modules onduleurs
• Modules d'extension d'E/S
• Boîtiers de contrôle d'automatisation

Pourquoi 50 × 44 mm convient-il aux modules de contrôle industriels ? Les modules de contrôle industriels doivent généralement accueillir de nombreuses interfaces (RS232, RS485, CAN, Ethernet, etc.) et des cartes de contrôle de plus grande taille. La largeur de 50 mm peut accueillir plusieurs interfaces côte à côte et la hauteur de 44 mm permet d'installer des dispositifs d'alimentation avec dissipateurs thermiques.

4. Instruments de mesure et équipements de test

• Modules oscilloscopes
• Boîtiers générateurs de signaux
• Instruments d'acquisition de données
• Analyseurs de puissance
• Modules d'analyse spectrale
• Instruments de test de dureté
• Équipement de test par ultrasons
• Boîtiers pour débitmètres/indicateurs de niveau

Pourquoi le 50×44 mm convient-il aux instruments de mesure ? Les instruments de mesure nécessitent des configurations de circuits imprimés plus grandes pour s'adapter aux circuits de traitement du signal et à plusieurs interfaces. La largeur de 50 mm peut accueillir des PCB de largeur standard, et la hauteur de 44 mm peut accueillir des composants tels que des transformateurs et des relais.

5. Équipements de communication et de réseau

• Modules de stations de base de communication
• Amplificateurs de signaux
• Modules de communication GPS/GPRS/5G
• Unités de transmission de données (DTU)
• Émetteurs-récepteurs à fibre optique
• Équipement de pont sans fil
• Modules de commutation

6. Équipement de tests médicaux

• Modules de tests médicaux
• Équipement de surveillance
• Instruments médicaux portables
• Modules d'équipement de physiothérapie
• Modules d'acquisition de biosignaux

7. Applications intégrées au dissipateur thermique

Le boîtier en aluminium de 50 × 44 mm peut être utilisé en combinaison avec des dissipateurs thermiques internes :

• Boîtiers de pilotes LED haute puissance
• Modules électroniques de puissance
• Contrôleurs de moteur
• Boîtiers de système de gestion de batterie (BMS)
• Boîtiers de modules de supercondensateurs

8. Boîtiers de blindage et applications anti-interférences

• Boîtiers de blindage pour instruments de précision
• Blindage du module haute fréquence
• Blindage électronique médical

Le matériau en alliage d'aluminium offre d'excellentes performances de blindage électromagnétique, empêchant efficacement les interférences électromagnétiques.

9. Équipement expérimental d’enseignement et de recherche scientifique

• Boîtiers d'instruments expérimentaux
• Modules de démonstration pédagogique
• Équipement d'acquisition de données de recherche scientifique

Que peut-on personnaliser pour le boîtier en aluminium de 50 × 44 mm ?

Traitement de surface

Anodisation

L'anodisation est l'une des méthodes de traitement de surface couramment utilisées pour les boîtiers en aluminium. L'alimentation électrique en aluminium de 50 × 44 mm et le boîtier de contrôle industriel peuvent modifier l'apparence et les propriétés de surface de la surface en aluminium et obtenir différents effets de couleur.

Sablage

Le sablage peut former une texture mate uniforme sur la surface en aluminium, adaptée aux équipements électroniques industriels et aux boîtiers d'instruments.

Brossage

Le brossage peut former des textures métalliques régulières, permettant au produit de conserver une texture métallique évidente en alliage d'aluminium.

Gravure Laser

Les éléments suivants peuvent être usinés sur la surface du boîtier en aluminium de 50 × 44 mm :

• Logo
• Modèle de produit
• Identification des interfaces
• Numéro de produit
• Texte et motifs

Sérigraphie

Convient pour l'usinage de logos multicolores, de textes et d'identification de fonctions.

Usinage personnalisé de boîtiers en aluminium professionnels

Nous produisons non seulement des boîtiers en aluminium standard, mais pouvons également les personnaliser en fonction des structures de produits du client.

Les clients doivent uniquement fournir :

Dessins 2D / modèles 3D / échantillons physiques / dimensions du produit

Nous pouvons ensuite effectuer une évaluation de l’usinage en fonction des exigences réelles du produit.

L'usinage CNC répond aux exigences non standard

Pour les produits qui ne peuvent pas être directement satisfaits par le profil standard 50×44 mm, la personnalisation peut être réalisée par usinage CNC ultérieur.

Par exemple:

Ouvertures d'interface + trous de montage + trous filetés + fentes de dissipation thermique + rainures + marches + logo

Tous peuvent être usinés selon les dessins du client.

Guide de sélection des produits

Si la largeur de votre PCB est proche de 50 mm

50 × 44 mm est un choix idéal : la largeur de 50 mm offre un espace de routage suffisant pour les PCB et la hauteur de 44 mm peut accueillir des composants plus grands. L'adéquation de la structure réelle peut être confirmée en fonction de l'épaisseur du PCB, de la méthode de montage et de la hauteur des composants internes.

Si votre appareil contient des composants plus grands

La hauteur de 44 mm peut accueillir des composants plus hauts tels que des condensateurs électrolytiques (25-35 mm), des transformateurs, des dissipateurs thermiques et des relais, adaptés aux équipements électroniques nécessitant un espace interne plus grand.

Si votre appareil génère une chaleur importante

Le boîtier en alliage d'aluminium présente une excellente conductivité thermique. Combiné avec une plus grande surface de 50 × 44 mm, il peut aider efficacement les composants internes à dissiper la chaleur. Des fentes de dissipation thermique ou des trous de ventilation peuvent être usinés sur le boîtier pour améliorer encore l'effet de dissipation thermique.

Si les longueurs des PCB diffèrent

Le profil peut être coupé en fonction de la longueur du produit, et la même spécification de section transversale peut s'adapter à des produits de différentes longueurs.

Si des interfaces doivent être installées

Des ouvertures CNC peuvent être ajoutées au corps du profilé ou aux plaques d'extrémité. Les plus courants incluent USB, RJ45, interfaces d'alimentation, prises aviation, interfaces BNC, voyants lumineux, etc.

Si vous avez besoin de plus d'espace

Une spécification de profil en aluminium plus grande peut être resélectionnée en fonction des dimensions du PCB, ou une conception de boîtier non standard peut être réalisée.

Spectacle d'atelier

FAQ

1. À quels produits le boîtier en aluminium de 50 × 44 mm est-il adapté ?

50 × 44 mm appartient à la catégorie des boîtiers en aluminium à grand espace, adapté aux modules de puissance, aux amplificateurs de puissance, aux contrôleurs industriels, aux instruments de mesure, aux équipements de station de base de communication, aux modules d'entraînement de moteur, aux instruments de tests médicaux, etc. La largeur de 50 mm prend en charge la disposition multi-interface, et la hauteur de 44 mm peut accueillir des composants et des dissipateurs thermiques plus grands.

2. La longueur du boîtier est-elle de 50 × 44 mm ?

Le numéro 50 × 44 mm fait référence à la taille de la section transversale du boîtier (largeur × hauteur). La longueur du produit peut être coupée en fonction de l'équipement réel et de la longueur du PCB.

3. La longueur du boîtier en aluminium de 50 × 44 mm peut-elle être personnalisée ?

Oui. La longueur du boîtier en aluminium extrudé peut être coupée selon les exigences du produit. La longueur spécifique doit être confirmée en combinaison avec le matériau, le traitement de surface et la structure du produit.

4. La hauteur de 44 mm peut-elle accueillir des condensateurs électrolytiques ?

Oui. Les condensateurs électrolytiques courants mesurent généralement entre 25 et 35 mm de hauteur et la hauteur interne de 44 mm peut parfaitement les accueillir. Une confirmation spécifique est nécessaire en fonction des dimensions de vos composants.

5. Des trous de dissipation thermique peuvent-ils être pratiqués sur le boîtier en aluminium ?

Oui. Boyuan Hardware peut usiner des fentes de dissipation thermique, des trous de ventilation, des nervures de dissipation thermique et d'autres structures de dissipation thermique selon les dessins du client pour aider les équipements de haute puissance à dissiper la chaleur.

6. Les interfaces telles que les fiches aviation et les BNC peuvent-elles être usinées ?

L'usinage CNC peut être effectué sur les positions d'interface correspondantes selon les dessins du client. Il convient de confirmer s'il est spécifiquement adapté à l'usinage en fonction des dimensions de l'interface et de la structure du boîtier.

7. Un PCB peut-il être installé ?

Oui. Le boîtier en aluminium de 50 × 44 mm est équipé en standard d'emplacements pour cartes de circuit imprimé internes, et le PCB peut être directement inséré et fixé. Les structures de montage correspondantes peuvent également être conçues en fonction des dimensions du PCB et de la méthode de montage.

8. Les plaques d'extrémité peuvent-elles être personnalisées ?

Oui. Les dimensions, la position des trous et la structure des plaques d'extrémité peuvent être usinées selon les exigences du produit.
