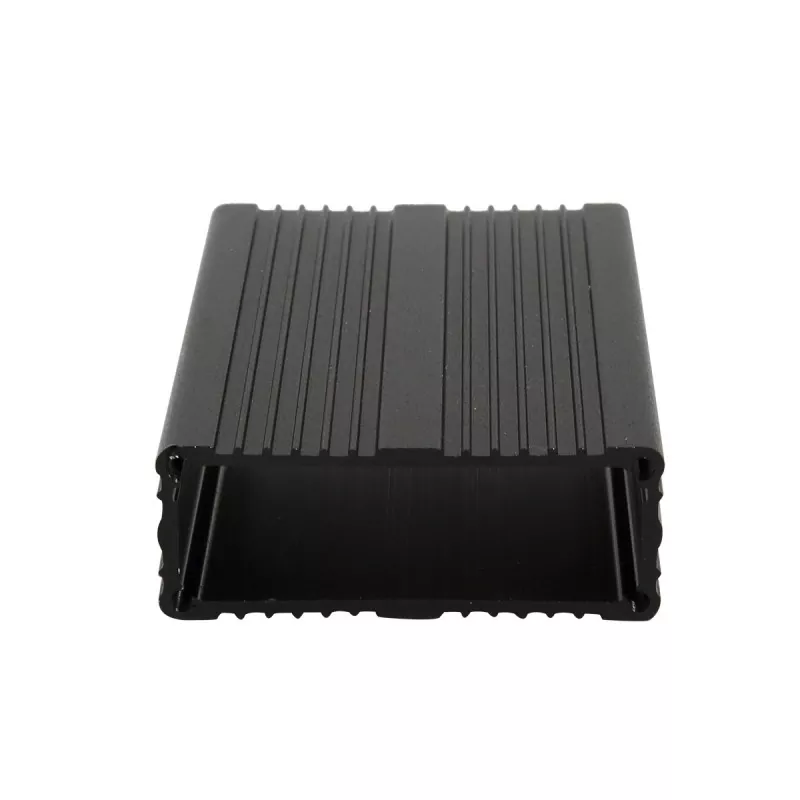

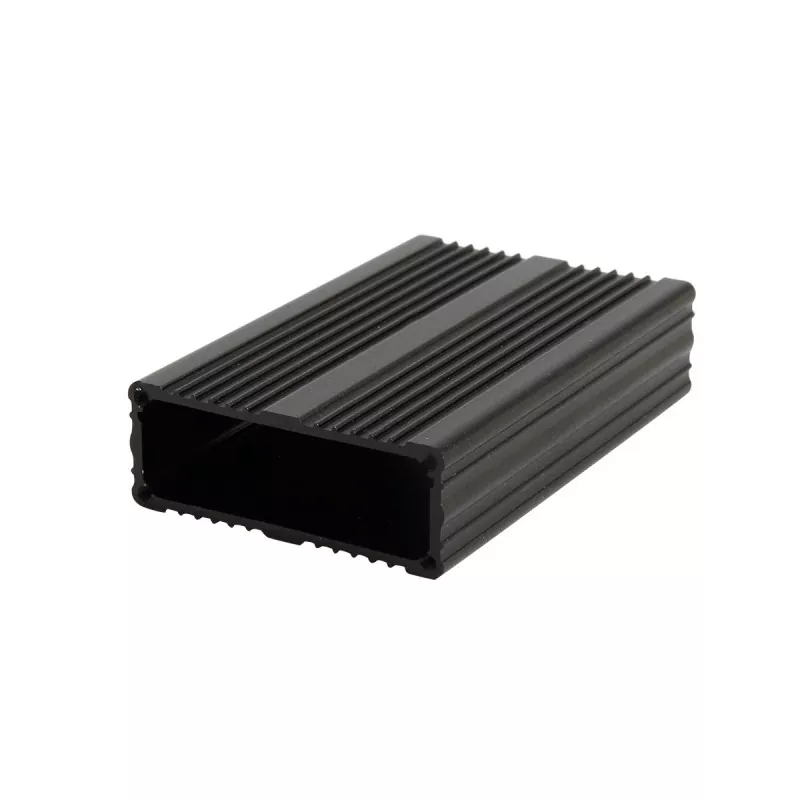

Boîtier en aluminium 52 × 19 mm pour appareils de chargement sans fil

Le boîtier en aluminium Boyuan 52 × 19 mm pour dispositifs de chargement sans fil est un boîtier mince pour appareil électronique fabriqué avec une structure d'extrusion en alliage d'aluminium, avec une taille de section transversale externe de 52 mm (largeur) × 19 mm (hauteur), et la longueur peut être personnalisée arbitrairement en fonction des exigences réelles de l'équipement.

Par rapport aux boîtiers en plastique, les boîtiers en alliage d'aluminium ont une meilleure résistance structurelle et une texture métallique, et peuvent réaliser des structures personnalisées telles que des interfaces, des trous de montage, des trous filetés et des fentes grâce à l'usinage CNC.

Boyuan Hardware se concentre sur la fabrication de boîtiers et de châssis en aluminium depuis plus de 20 ans, avec environ 10 000 mètres carrés d'espace d'usine de production, et peut fournir un usinage de boîtiers en aluminium personnalisé selon les dessins, les échantillons ou les exigences de taille du client.

Avantages du produit

01 | Conception large et mince de 52 × 19 mm

La section transversale de 52 mm de large sur 19 mm de haut constitue une solution d'emballage idéale pour les appareils intelligents ultra-fins.

La largeur de 52 mm peut s'adapter aux configurations de circuits imprimés larges standard et prendre en charge la conception côte à côte de plusieurs interfaces et modules de fonction ; l'épaisseur de 19 mm maintient l'appareil mince tout en offrant près de 50 % d'espace interne en plus que la spécification de 13 mm, permettant plus de composants, des pièces plus hautes ou de meilleures structures de dissipation thermique.

02 | Structure en aluminium extrudé

Le corps du boîtier est formé par extrusion de profilés en alliage d'aluminium. La taille de la section transversale du boîtier en aluminium extrudé est fixe, tandis que la longueur peut être coupée en fonction des exigences réelles du produit. Par conséquent, le même boîtier de spécifications peut s'adapter à des PCB et des modules électroniques de différentes longueurs.

03 | Convient au montage sur PCB

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires.

04 | Prise en charge de l'usinage personnalisé CNC

Le profil standard n'est que le point de départ. Boyuan Hardware peut effectuer un usinage CNC sur le boîtier en aluminium de 52 × 19 mm selon les dessins du client, notamment :

• Ouvertures d'interface (USB, Type-C, interfaces d'alimentation CC, etc.)
• Trous pour voyants lumineux
• Boutonnières
• Trous de montage et trous de positionnement
• Trous filetés et trous lamés
• Fentes de dissipation thermique et structures de ventilation
• Rainures et marches
• Chanfreinage
• Autres structures personnalisées

05 | Longueur personnalisable selon le produit

52 × 19 mm est la spécification de section transversale du boîtier et la longueur du produit peut être coupée en fonction des dimensions réelles de l'équipement. La longueur usinable spécifique est confirmée en fonction des exigences du matériau, du traitement de surface et du produit.

06 | Performances de dissipation thermique optimisées

L'alliage d'aluminium a une excellente conductivité thermique. Combiné avec une conception de corps de 52 mm de large et un espace de 19 mm de hauteur, de petits dissipateurs de chaleur peuvent être installés ou l'espace de convection d'air interne peut être augmenté. Par rapport à la spécification ultra-mince de 13 mm, la hauteur de 19 mm offre de meilleures conditions de dissipation thermique, ce qui la rend plus adaptée aux contrôleurs LED et autres appareils avec une puissance légèrement supérieure.

07 | Le boîtier métallique allie structure et apparence

L'alliage d'aluminium est léger et présente de bonnes performances structurelles, tout en conservant une texture métallique naturelle. Grâce à des traitements de surface tels que le brossage, le sablage et l'anodisation, différents effets d'apparence peuvent être obtenus, donnant aux appareils ultra-fins une texture de produit plus raffinée.

Spécifications techniques

Note: Les qualités de matériaux spécifiques, l'épaisseur de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de traitement de surface doivent être soumises aux dessins de produits réels et aux exigences de commande.

À quels produits le boîtier en aluminium de 52 × 19 mm est-il adapté ?

52 × 19 mm appartient à la catégorie des boîtiers en aluminium ultra-larges et minces : la largeur de 52 mm peut accueillir des circuits imprimés larges standard et une disposition côte à côte de plusieurs modules de fonctions, et la hauteur de 19 mm offre un espace interne plus spacieux tout en conservant un profil mince. L'épaisseur de 19 mm offre près de 50 % d'espace interne en plus que la spécification ultra-mince, permettant aux appareils d'accueillir plus de composants ou d'obtenir une meilleure dissipation thermique tout en conservant un profil mince.

1. Contrôleurs et gradateurs de bandes LED

52 × 19 mm est une solution d'emballage idéale pour les contrôleurs de bandes LED :

• Contrôleurs de bandes LED
• Contrôleurs de gradation RVB/RGBW
• Décodeurs DMX512
• Amplificateurs de signaux SPI
• Modules de contrôle d'éclairage intelligents
• Gradateurs 0-10V/PWM

Pourquoi le 52 × 19 mm convient-il aux contrôleurs de bandes LED ? Par rapport à la spécification ultra-mince de 13 mm, la hauteur de 19 mm offre un plus grand espace interne, pouvant accueillir des composants plus hauts et de meilleures structures de dissipation thermique. Pour les contrôleurs LED avec une puissance légèrement supérieure (tels que les contrôleurs RGBW et les décodeurs DMX), les transistors MOS et les puces de commande génèrent une chaleur considérable pendant le fonctionnement, et la hauteur de 19 mm permet au boîtier en alliage d'aluminium de mieux dissiper la chaleur, prolongeant ainsi la durée de vie du contrôleur. The 52mm width can accommodate a wider PCB, supporting side-by-side layout of multiple output interfaces.

2. Chargeurs sans fil

• Chargeurs sans fil de bureau
• Modules de recharge sans fil pour voiture
• Bornes de chargement sans fil intégrées
• Panneaux de recharge sans fil multi-appareils

Pourquoi le 52×19 mm convient-il aux chargeurs sans fil ? Les chargeurs sans fil recherchent des conceptions ultra-minces pour améliorer l'expérience utilisateur. L'épaisseur de 19 mm maintient un profil mince tout en offrant plus d'espace interne que la spécification de 13 mm pour accueillir la bobine de charge sans fil (environ 45 à 50 mm de diamètre) et le circuit imprimé de commande. Le boîtier en alliage d'aluminium aide à dissiper la chaleur pendant la charge.

3. Commutateurs intelligents et panneaux intelligents

• Modules de commutation intelligents WiFi
• Modules de contrôle Zigbee/Z-wave
• Panneaux de gradation intelligents
• Panneaux thermostatiques
• Panneaux de contrôle pour maison intelligente
• Panneaux de contrôle de scène

Pourquoi le 52 × 19 mm convient-il aux panneaux intelligents ? Les panneaux de commutation intelligents doivent être intégrés dans une installation standard à 86 boîtiers, où l'espace interne est limité. La largeur de 52 mm correspond aux dimensions standard du panneau, et l'épaisseur de 19 mm permet au panneau d'être mince et esthétique tout en offrant plus d'espace que la spécification de 13 mm pour accueillir des relais, des modules d'alimentation et d'autres composants.

4. Modules Bluetooth et modules de communication sans fil

• Récepteurs audio Bluetooth
• Modules amplificateurs Bluetooth
• Nœuds Bluetooth Mesh
• Modules de communication sans fil
• Boîtiers de modules 2,4G

5. Étiquettes de prix électroniques et étiquettes électroniques

• Étiquettes de prix électroniques de supermarché
• Étiquettes électroniques d'entrepôt
• Étiquettes intelligentes pour étagères
• Étiquettes électroniques de rayonnage ESL

L'épaisseur de 19 mm peut accueillir des écrans en papier électronique (comprenant généralement le fond de panier et le circuit de commande), et la largeur de 52 mm peut accueillir des écrans de 4,2 pouces.

6. Modules de capteurs ultra-minces

• Capteurs photoélectriques ultra-fins
• Modules de détection infrarouge du corps humain
• Capteurs d'éclairement
• Capteurs de température et d'humidité
• Modules de détection PM2,5
• Modules de détection de dioxyde de carbone

7. Alimentations et adaptateurs ultra-minces

• Adaptateurs secteur ultra-fins
• Alimentations pour pilotes de LED
• Boîtiers de modules de charge rapide
• Modules de conversion DC-DC
• Modules de chargement de bureau

8. Modules de contrôle de maison intelligente

• Modules de commande de rideaux intelligents
• Modules de contrôle d'éclairage intelligents
• Modules de prises intelligentes
• Terminaux de surveillance environnementale
• Modules de passerelle intelligente

Que peut-on personnaliser ?

Traitement de surface

Anodisation

L'anodisation est l'une des méthodes de traitement de surface couramment utilisées pour les boîtiers en aluminium. Il peut modifier l'apparence et les propriétés de la surface en aluminium et obtenir différents effets de couleur.

Sablage

Le sablage peut former une texture mate uniforme sur la surface en aluminium, adaptée aux équipements industriels et aux boîtiers de maison intelligente.

Brossage

Le brossage peut former des textures métalliques régulières, permettant au produit de conserver une texture métallique évidente en alliage d'aluminium.

Gravure Laser

Les éléments suivants peuvent être usinés sur la surface du boîtier en aluminium de 52 × 19 mm :

• Logo
• Modèle de produit
• Identification des interfaces
• Numéro de produit
• Texte et motifs

Sérigraphie

Convient pour l'usinage de logos multicolores, de textes et d'identification de fonctions.

Usinage personnalisé de boîtiers en aluminium professionnels

Nous produisons non seulement des boîtiers en aluminium standard, mais pouvons également les personnaliser en fonction des structures de produits du client.

Les clients doivent uniquement fournir :

Dessins 2D / modèles 3D / échantillons physiques / dimensions du produit

Nous pouvons ensuite effectuer une évaluation de l’usinage en fonction des exigences réelles du produit.

L'usinage CNC répond aux exigences non standard

Pour les produits qui ne peuvent pas être directement satisfaits par le profil standard 52×19 mm, la personnalisation peut être réalisée par usinage CNC ultérieur.

Par exemple:

Ouvertures d'interface + trous de voyant + trous de bouton + fentes de dissipation thermique + trous de montage + rainures + marches + logo

Tous peuvent être usinés selon les dessins du client.

Guide de sélection des produits

Si votre appareil doit être mince mais nécessite plus d'espace interne

La hauteur de 19 mm offre près de 50 % d'espace interne en plus que la spécification de 13 mm, pouvant accueillir plus de composants, des pièces plus hautes ou de meilleures structures de dissipation thermique. Convient aux contrôleurs LED d'une puissance légèrement supérieure et aux appareils équipés de relais ou de modules de puissance.

Si la largeur de votre PCB est proche de 52 mm

52 × 19 mm est un choix idéal : la largeur de 52 mm offre un vaste espace de routage de PCB et une disposition côte à côte des modules de fonction.

Si vous avez besoin d'une installation intégrée

L'épaisseur fine de 19 mm convient à une installation dans des espaces étroits tels que les murs intérieurs, les équipements intérieurs et les meubles.

Si vous avez besoin de meilleures performances de dissipation thermique

La hauteur de 19 mm permet l'installation de petits dissipateurs thermiques ou un espace de convection d'air accru, offrant de meilleures conditions de dissipation thermique que les spécifications ultra-minces, adaptées aux appareils électriques avec une génération de chaleur légèrement plus élevée.

Si vous devez installer dans un panneau standard

La largeur de 52 mm correspond aux dimensions standard des panneaux 86, adaptée aux interrupteurs intelligents, aux thermostats et à d'autres produits de type panneau.

Si les longueurs des PCB diffèrent

Le profil peut être coupé en fonction de la longueur du produit, et la même spécification de section transversale peut s'adapter à des produits de différentes longueurs.

Spectacle d'atelier

FAQ

1. À quels produits le boîtier en aluminium de 52 × 19 mm est-il adapté ?

Le boîtier en aluminium de 52 × 19 mm pour dispositifs de chargement sans fil appartient à la catégorie des boîtiers en aluminium ultra-larges et minces. Les applications principales incluent les contrôleurs de bandes LED, les chargeurs sans fil, les panneaux de commutation intelligents, les modules Bluetooth, les étiquettes de prix électroniques, les capteurs ultra-fins, les alimentations ultra-minces, etc. La hauteur de 19 mm maintient un profil mince tout en offrant près de 50 % d'espace interne en plus que la spécification de 13 mm.

2. La longueur du boîtier est-elle de 52 × 19 mm ?

Le n° 52 × 19 mm fait référence à la taille de la section transversale du boîtier (largeur × hauteur). La longueur du produit peut être coupée en fonction de l'équipement réel et de la longueur du PCB.

3. Quelle est la différence entre 52×19 mm et 52×13 mm ?

52 × 19 mm est 6 mm plus grand que 52 × 13 mm, avec près de 50 % d'espace interne en plus. La spécification de 19 mm peut accueillir davantage de composants et de pièces plus hautes (telles que de petits condensateurs électrolytiques et des relais), et offre également de meilleures conditions de dissipation thermique, adaptées aux appareils d'une puissance légèrement supérieure.

4. La longueur du boîtier en aluminium de 52 × 19 mm peut-elle être personnalisée ?

Oui. La longueur du boîtier en aluminium extrudé peut être coupée selon les exigences du produit. La longueur spécifique doit être confirmée en combinaison avec le matériau, le traitement de surface et la structure du produit.

5. Est-il adapté aux contrôleurs de bandes LED ?

Très approprié. La hauteur de 19 mm offre un espace interne plus grand que la spécification ultra-mince de 13 mm, pouvant accueillir des composants de puissance tels que des transistors MOS et des inductances. Le boîtier en alliage d'aluminium aide à dissiper la chaleur de la puce pilote, adapté aux contrôleurs LED avec une puissance légèrement supérieure.

6. Un trou d'interface de type C peut-il être réalisé sur le boîtier en aluminium ?

Oui. Boyuan Hardware peut usiner avec précision diverses ouvertures d'interface telles que les interfaces d'alimentation Type-C, USB et DC selon les dessins du client.

En tant que fabricant et fournisseur chinois, Boyuan fournit des profilés en aluminium personnalisés avec découpe de longueur, usinage CNC, perçage, taraudage, ouvertures d'interface, trous de voyants lumineux, boutonnières, fentes de dissipation thermique, plaques d'extrémité, logos, traitement de surface et personnalisation des couleurs. Contactez Boyuan pour votre prochain projet de logement pour appareil de recharge sans fil.
