Boîtier en aluminium pour terminal portable 52 × 22 mm pour appareils intelligents

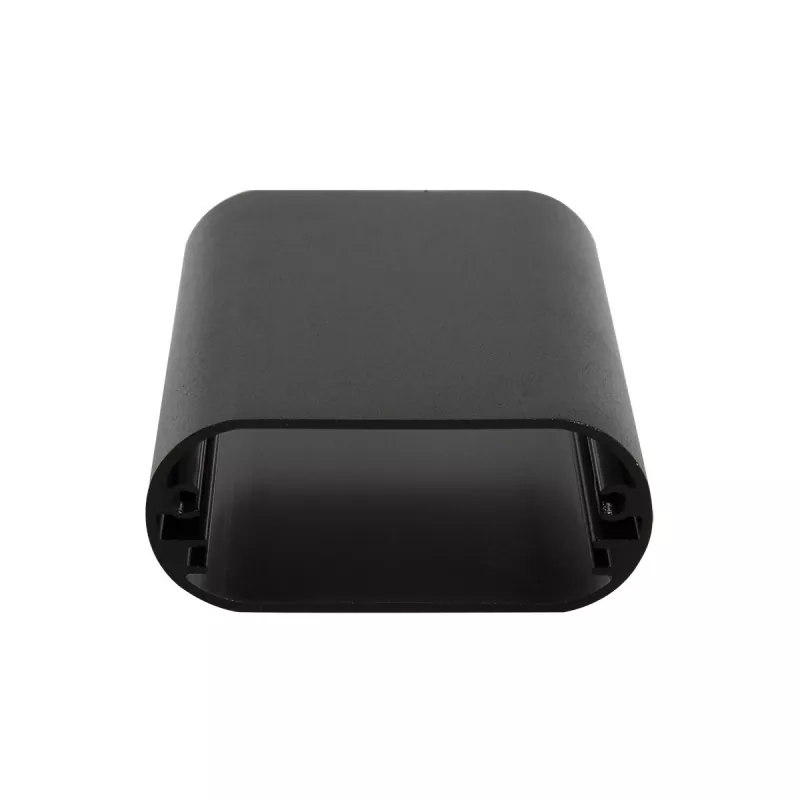

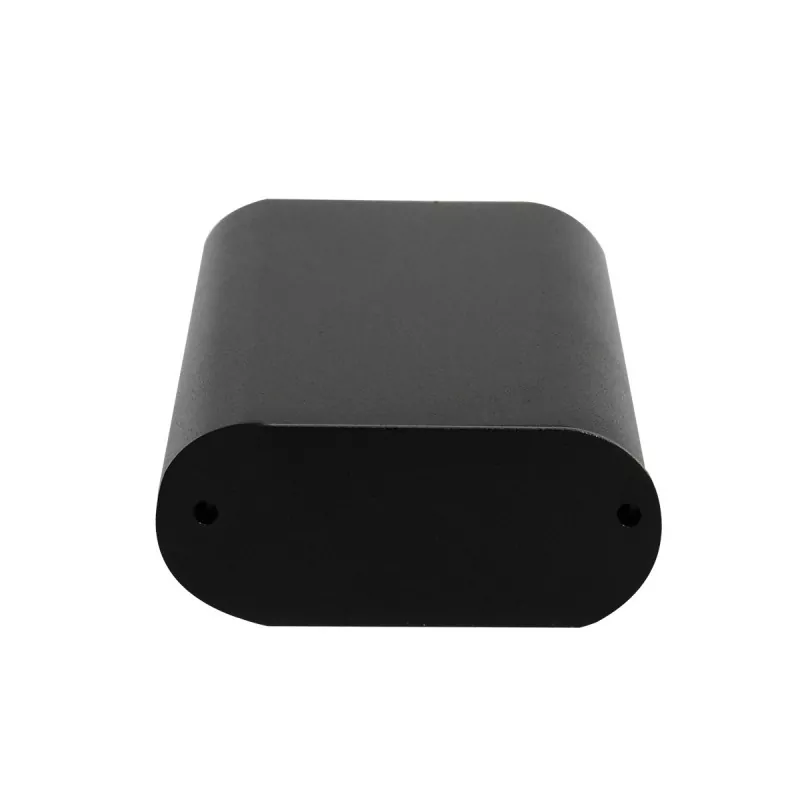

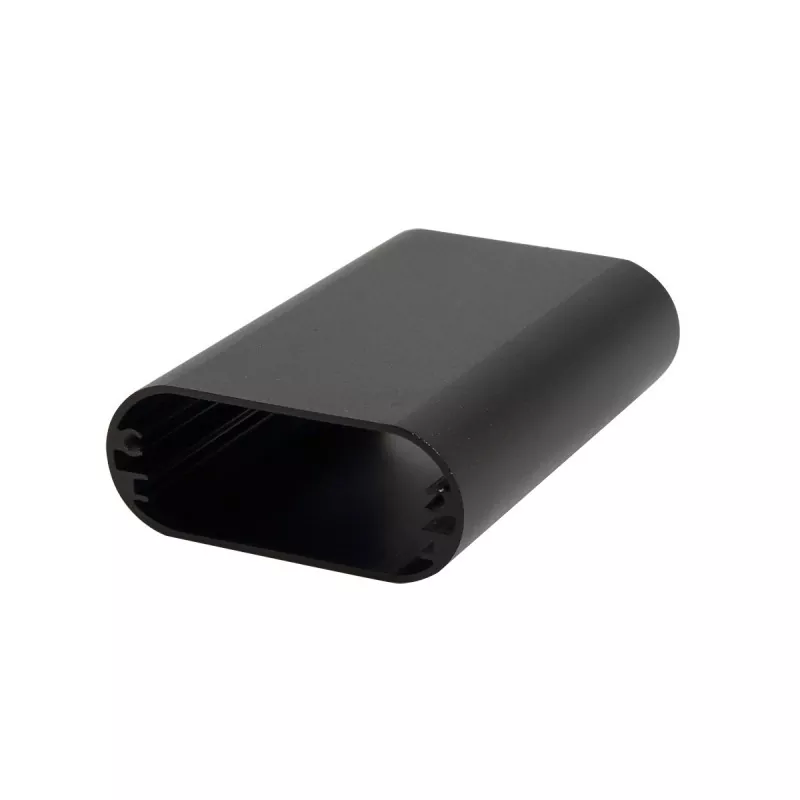

Boîtier en aluminium pour terminal portable 52 × 22 mm pour appareils intelligents — un boîtier en aluminium extrudé à la fois mince et fonctionnel qui trouve le juste milieu entre les profils ultra-minces et les boîtiers plus hauts. La largeur de 52 mm prend en charge les circuits imprimés larges standard et le montage côte à côte d'écrans, d'emplacements pour cartes, de boutons et de capteurs, tandis que la hauteur de 22 mm permet d'éviter les petits condensateurs électrolytiques (16-20 mm), les microrelais, les pièces CMS plus hautes et les petits dissipateurs thermiques. Le corps du profilé est coupé à la longueur requise et complété par des plaques d'extrémité, un usinage CNC et des processus associés. Les emplacements pour cartes internes permettent au PCB de glisser et d'être fixé sans vis supplémentaires.

Par rapport aux boîtiers en plastique, le corps en aluminium offre une meilleure résistance structurelle et une finition métallique, et prend en charge les interfaces usinées CNC, les trous de montage, les trous filetés, les emplacements pour cartes et les structures de dissipation thermique. Boyuan Hardware, avec plus de 20 ans d'expérience et une usine d'environ 10 000㎡, propose des services de découpe, CNC, perçage, taraudage, traitement de surface, gravure laser, sérigraphie, inspection et assemblage.

Avantages principaux

01 | Conception large et mince de 52 × 22 mm, plus d'espace

La section transversale de 52 mm de large sur 22 mm de haut constitue une solution d'emballage idéale pour les appareils intelligents minces.

La largeur de 52 mm peut s'adapter aux configurations de circuits imprimés larges standard et prendre en charge la conception côte à côte de plusieurs interfaces et modules de fonction ; la hauteur de 22 mm maintient l'appareil mince tout en offrant environ 16 % d'espace interne en plus que la spécification de 19 mm, pouvant accueillir des composants plus grands tels que de petits condensateurs électrolytiques (16 à 20 mm de haut), des microrelais, des composants CMS légèrement plus hauts ou de meilleures structures de dissipation thermique.

02 | Structure en aluminium extrudé

Le corps du boîtier est formé par extrusion de profilés en alliage d'aluminium. La taille de la section transversale du boîtier en aluminium extrudé est fixe, tandis que la longueur peut être coupée en fonction des exigences réelles du produit. Par conséquent, le même boîtier de spécifications peut s'adapter à des PCB et des modules électroniques de différentes longueurs.

03 | Convient au montage sur PCB

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires.

04 | Prise en charge de l'usinage personnalisé CNC

Le profil standard n'est que le point de départ. Boyuan Hardware peut effectuer un usinage CNC sur le boîtier en aluminium de 52 × 22 mm selon les dessins du client, notamment :

• Ouvertures d'interface (USB, Type-C, RJ45, interfaces d'alimentation CC, etc.)
• Trous de voyants lumineux et fenêtres moustiquaires
• Trous de boutonnières et trous d'interrupteur
• Emplacements pour glisser les cartes
• Ouvertures du module de reconnaissance d'empreintes digitales
• Trous de montage et trous de positionnement
• Trous filetés et trous lamés
• Fentes de dissipation thermique et structures de ventilation
• Rainures et marches
• Chanfreinage
• Autres structures personnalisées

05 | Longueur personnalisable selon le produit

52 × 22 mm est la spécification de section transversale du boîtier et la longueur du produit peut être coupée en fonction des dimensions réelles de l'équipement. La longueur usinable spécifique est confirmée en fonction des exigences du matériau, du traitement de surface et du produit.

06 | Performance efficace de dissipation thermique

L'alliage d'aluminium a une excellente conductivité thermique. Combiné avec une conception de corps de 52 mm de large et un espace interne de 22 mm, de petits dissipateurs de chaleur peuvent être installés ou l'espace de circulation d'air interne peut être augmenté, aidant ainsi efficacement les composants internes à dissiper la chaleur et prolongeant la durée de vie de l'équipement.

07 | Le boîtier métallique allie structure et apparence

L'alliage d'aluminium est léger et présente de bonnes performances structurelles, tout en conservant une texture métallique naturelle. Grâce à des traitements de surface tels que le brossage, le sablage et l'anodisation, différents effets d'apparence peuvent être obtenus, donnant aux appareils une texture de produit plus professionnelle.

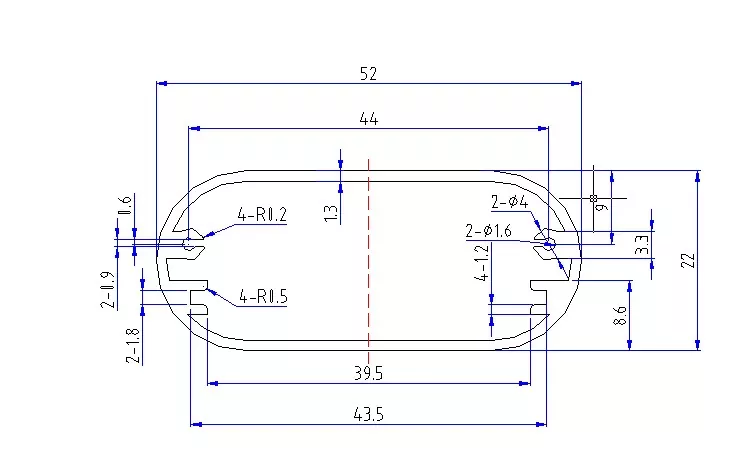

Spécifications techniques

Note: Les qualités de matériaux spécifiques, l'épaisseur de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de traitement de surface doivent être soumises aux dessins de produits réels et aux exigences de commande.

À quels produits le boîtier en aluminium de 52 × 22 mm est-il adapté ?

52 × 22 mm appartient à la catégorie des boîtiers minces en aluminium à corps large : la largeur de 52 mm peut accueillir des circuits imprimés larges standard et une disposition côte à côte de plusieurs modules de fonctions, et la hauteur de 22 mm offre un espace interne plus grand que 19 mm tout en conservant un profil mince. L'épaisseur de 22 mm est 3 mm plus haute que 19 mm, pouvant accueillir de petits condensateurs électrolytiques (généralement de 16 à 20 mm de haut), des microrelais, des composants CMS légèrement plus hauts ou de meilleures structures de dissipation thermique, ce qui en fait le meilleur équilibre entre l'exhaustivité fonctionnelle et le profil mince des appareils minces.

1. Scanners de codes-barres

52 × 22 mm est une solution d'emballage idéale pour les lecteurs de codes-barres :

• Lecteurs de codes-barres portables
• Scanners de codes QR
• Pistolets de balayage industriels
• Équipement de numérisation pour supermarchés/détails
• Terminaux logistiques et de scanning express
• Scanners de gestion d'entrepôt

Pourquoi le 52×22 mm convient-il aux lecteurs de codes-barres ? Les lecteurs de codes-barres ont besoin d’une poignée ergonomique. La largeur de 52 mm offre une prise stable et l'épaisseur de 22 mm rend l'appareil mince et léger. Par rapport à la spécification de 21 mm, l'espace interne supplémentaire de 1 mm dans la hauteur de 22 mm peut accueillir une carte de décodage plus grande ou une meilleure capacité de batterie, adaptée aux appareils de numérisation nécessitant des performances plus élevées ou une durée de vie de batterie plus longue.

2. Machines POS et terminaux de paiement

• Machines de point de vente mobiles
• Terminaux de caisse intelligents
• Dispositifs de balayage de cartes de paiement
• Terminaux scan-to-pay
• Appareils de paiement de bureau

Pourquoi le 52×22 mm convient-il aux machines POS ? Les machines POS doivent intégrer plusieurs modules fonctionnels tels que des emplacements pour cartes, des claviers à mots de passe, des lecteurs de cartes NFC, des écrans et des imprimantes. La largeur de 52 mm offre un grand espace de disposition et l'épaisseur de 22 mm assure la portabilité tout en offrant plus d'espace que les spécifications minces pour accueillir les batteries et les composants.

3. Lecteurs de cartes Smart Access

• Boîtiers pour lecteurs de cartes de contrôle d'accès
• Modules d'interphonie du bâtiment
• Terminaux de fréquentation
• Équipement de gestion des visiteurs

La largeur de 52 mm correspond à la taille d'installation standard de 86 boîtiers, et la conception mince de 22 mm rend l'appareil mince lorsqu'il est fixé au mur, esthétique et discret. La hauteur de 22 mm peut accueillir des bobines de lecture de cartes, des relais, des modules d'alimentation et d'autres composants.

4. Terminaux portables et collecteurs de données

• Terminaux portables industriels
• Collecteurs de données
• Terminaux de contrôle
• Appareils portables de gestion d'entrepôt
• Terminaux mobiles des forces de l'ordre

5. Haut-parleurs et équipements audio Bluetooth

• Haut-parleurs Bluetooth portables
• Récepteurs de microphones sans fil
• Récepteurs audio Bluetooth
• Petits modules amplificateurs

Pourquoi le 52×22 mm convient-il aux enceintes Bluetooth ? La hauteur de 22 mm offre suffisamment d'espace pour les petits haut-parleurs et les batteries, et la largeur de 52 mm peut accueillir plusieurs modules fonctionnels tels que des modules Bluetooth, des circuits intégrés d'amplificateur et des cartes de protection de batterie. Le boîtier en alliage d'aluminium aide à dissiper la chaleur de la puce de l'amplificateur.

6. Chargeurs sans fil

• Chargeurs sans fil de bureau
• Modules de recharge sans fil pour voiture
• Bornes de chargement sans fil intégrées
• Panneaux de recharge sans fil multi-appareils

La hauteur de 22 mm peut accueillir des assemblages de bobines de charge sans fil plus épais, améliorant ainsi l'efficacité et la distance de charge.

Que peut-on personnaliser pour un boîtier en aluminium ?

Traitement de surface

Anodisation

L'anodisation est l'une des méthodes de traitement de surface couramment utilisées pour les boîtiers en aluminium. Il peut modifier l'apparence et les propriétés de la surface en aluminium et obtenir différents effets de couleur.

Sablage

Le sablage peut former une texture mate uniforme sur la surface en aluminium, adaptée aux équipements industriels et aux boîtiers de maison intelligente.

Brossage

Le brossage peut former des textures métalliques régulières, permettant au produit de conserver une texture métallique évidente en alliage d'aluminium.

Gravure Laser

Les éléments suivants peuvent être usinés sur la surface du boîtier en aluminium de 52 × 22 mm :

• Logo
• Modèle de produit
• Identification des interfaces
• Numéro de produit
• Texte et motifs

Sérigraphie

Convient pour l'usinage de logos multicolores, de textes et d'identification de fonctions.

Usinage personnalisé de boîtiers en aluminium professionnels

Nous produisons non seulement des boîtiers en aluminium standard, mais pouvons également les personnaliser en fonction des structures de produits du client.

Les clients doivent uniquement fournir :

Dessins 2D / modèles 3D / échantillons physiques / dimensions du produit

Nous pouvons ensuite effectuer une évaluation de l’usinage en fonction des exigences réelles du produit.

L'usinage CNC répond aux exigences non standard

Pour les produits qui ne peuvent pas être directement satisfaits par le profil standard 52×22 mm, la personnalisation peut être réalisée par un usinage CNC ultérieur.

Par exemple:

Ouvertures d'interface + fenêtres d'écran + emplacements pour lecteur de carte + ouvertures pour module d'empreintes digitales + trous pour boutons + emplacements pour dissipation thermique + trous de montage + rainures + marches + logo

Tous peuvent être usinés selon les dessins du client.

Guide de sélection des produits

Si votre appareil doit être mince mais nécessite plus d'espace interne

La hauteur de 22 mm offre environ 16 % d'espace interne en plus que la spécification de 19 mm, pouvant accueillir de petits condensateurs électrolytiques (16 à 20 mm de hauteur), des microrelais, des composants CMS légèrement plus hauts ou de meilleures structures de dissipation thermique. Convient aux appareils qui nécessitent une complétude fonctionnelle tout en exigeant un profil mince.

Si la largeur de votre PCB est proche de 52 mm

52 × 22 mm est un choix idéal : la largeur de 52 mm offre un vaste espace de routage de PCB et une disposition côte à côte des modules de fonction.

Si vous concevez un appareil portable

L'épaisseur de 22 mm rend l'appareil confortable et léger à tenir, adapté aux lecteurs de codes-barres, aux machines POS, aux terminaux portables et à d'autres appareils qui doivent être tenus à la main.

Si vous devez intégrer plusieurs modules de fonctions

La largeur de 52 mm peut accueillir une disposition côte à côte de plusieurs modules de fonction tels que des écrans, des emplacements pour cartes, la reconnaissance d'empreintes digitales, des boutons et des voyants lumineux, adaptés aux terminaux intelligents avec fonctions intégrées.

Si vous avez besoin de meilleures performances de dissipation thermique

La hauteur de 22 mm permet l'installation de petits dissipateurs thermiques ou d'un espace de circulation d'air accru, adapté aux appareils avec une génération de chaleur légèrement plus élevée.

Si vous devez installer dans un panneau standard

La largeur de 52 mm correspond aux dimensions standard des panneaux 86, adaptée aux interrupteurs intelligents, aux thermostats et à d'autres produits de type panneau.

Si les longueurs des PCB diffèrent

Le profil peut être coupé en fonction de la longueur du produit, et la même spécification de section transversale peut s'adapter à des produits de différentes longueurs.

Spectacle d'atelier

FAQ

1. À quels produits le boîtier en aluminium de 52 × 22 mm est-il adapté ?

52 × 22 mm appartient à la catégorie des boîtiers minces en aluminium à corps large. Les applications principales incluent les lecteurs de codes-barres, les machines POS, les lecteurs de cartes d'accès, les terminaux portables, les haut-parleurs Bluetooth, les chargeurs sans fil, les télécommandes intelligentes, les modules de reconnaissance d'empreintes digitales, les capteurs ultra-fins, etc. La hauteur de 22 mm maintient un profil mince tout en offrant plus d'espace interne que 19 mm, pouvant accueillir plus de composants et des pièces légèrement plus hautes.

2. La longueur du boîtier est-elle de 52 × 22 mm ?

Le n° 52 × 22 mm fait référence à la taille de la section transversale du boîtier (largeur × hauteur). La longueur du produit peut être coupée en fonction de l'équipement réel et de la longueur du PCB.

3. Quelle est la différence entre 52×22 mm et 52×19 mm ?

52 × 22 mm est 3 mm plus grand que 52 × 19 mm, avec environ 16 % d'espace interne en plus. La spécification de 22 mm peut accueillir des composants plus grands tels que des petits condensateurs électrolytiques (16 à 20 mm de haut) et des microrelais, et offre également de meilleures conditions de dissipation thermique, adaptées aux appareils dotés de fonctions plus complexes.

4. La longueur du boîtier en aluminium de 52 × 22 mm peut-elle être personnalisée ?

Oui. La longueur du boîtier en aluminium extrudé peut être coupée selon les exigences du produit. La longueur spécifique doit être confirmée en combinaison avec le matériau, le traitement de surface et la structure du produit.

5. La hauteur de 22 mm peut-elle accueillir des condensateurs électrolytiques ?

Oui. Les petits condensateurs électrolytiques courants mesurent généralement entre 16 et 20 mm de hauteur, et la hauteur interne de 22 mm peut parfaitement les accueillir. Une confirmation spécifique est nécessaire en fonction des dimensions de vos composants.

6. Est-il adapté aux lecteurs de codes-barres ?

Très approprié. La largeur de 52 mm peut accueillir plusieurs modules tels que la carte de décodage, la tête de numérisation, les boutons et les voyants lumineux. L'épaisseur de 22 mm rend l'appareil confortable et léger à tenir, adapté à un fonctionnement portable à long terme.

7. Une fenêtre moustiquaire peut-elle être réalisée sur le boîtier en aluminium ?

Oui. Boyuan Hardware peut usiner CNC des fenêtres d'affichage d'écran, des trous de voyants lumineux et d'autres structures sur le boîtier en aluminium selon les dessins du client.

8. Les emplacements pour cartes et les ouvertures des modules d'empreintes digitales peuvent-ils être usinés ?

Oui. Pour les produits nécessitant des fonctions de balayage de cartes, tels que les machines POS et les lecteurs de cartes d'accès, les emplacements pour cartes magnétiques/cartes IC peuvent être usinés selon les dessins du client ; des ouvertures de montage précises peuvent également être usinées en fonction des dimensions du module d'empreinte digitale fournies par le client.

Pourquoi choisir le matériel Boyuan ?

Boyuan Hardware se concentre sur l'industrie des boîtiers en aluminium et des châssis en aluminium depuis plus de 20 ans, avec environ 10 000 mètres carrés d'espace d'usine de production, fournissant un usinage de boîtiers en aluminium sur mesure.

Du profilé en aluminium standard de 52 × 22 mm au boîtier électronique fini usiné CNC, nous pouvons usiner selon les exigences du produit du client.

Si vous recherchez un boîtier en aluminium pour terminal portable de 52 × 22 mm pour appareils intelligents, vous êtes invités à envoyer vos dimensions de PCB, vos dessins de produits ou vos modèles 3D.

Nous pouvons confirmer les spécifications, la méthode d'usinage et le plan de personnalisation en fonction de la structure de votre produit.
