Boîtier de boîte de commande industriel en aluminium de 52 × 52 mm

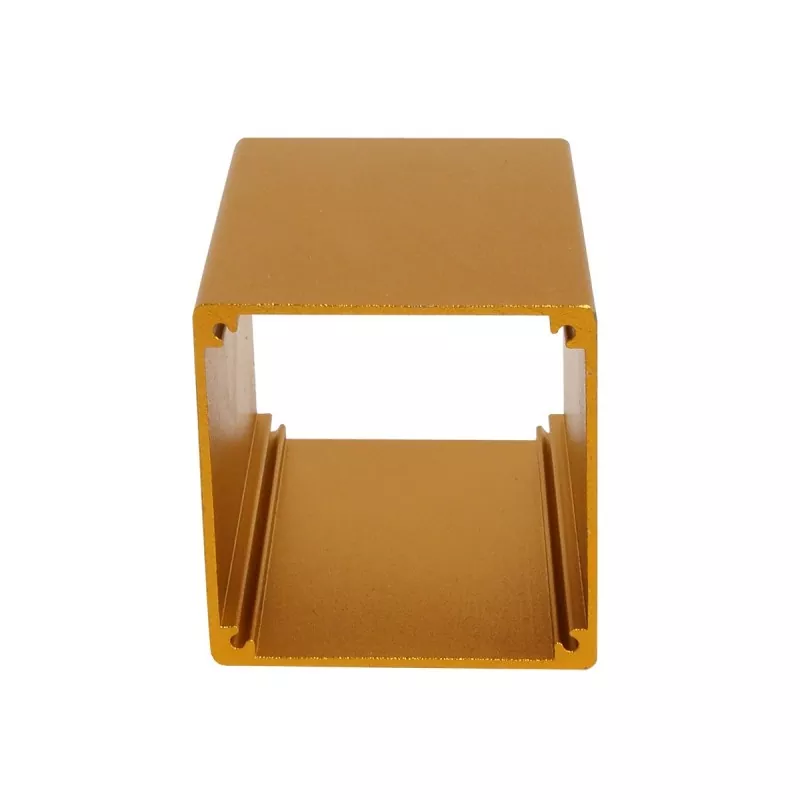

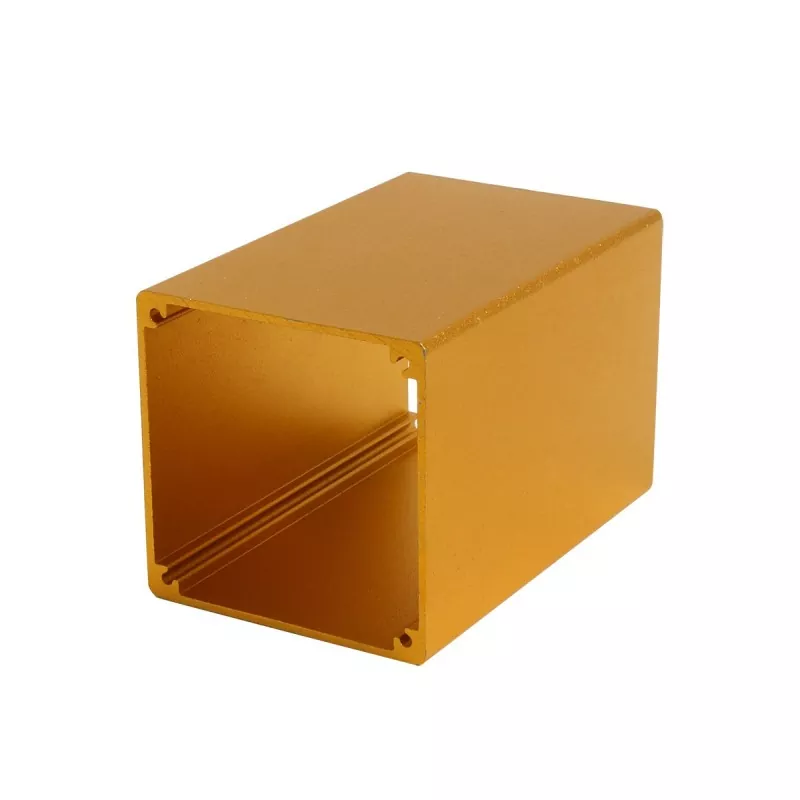

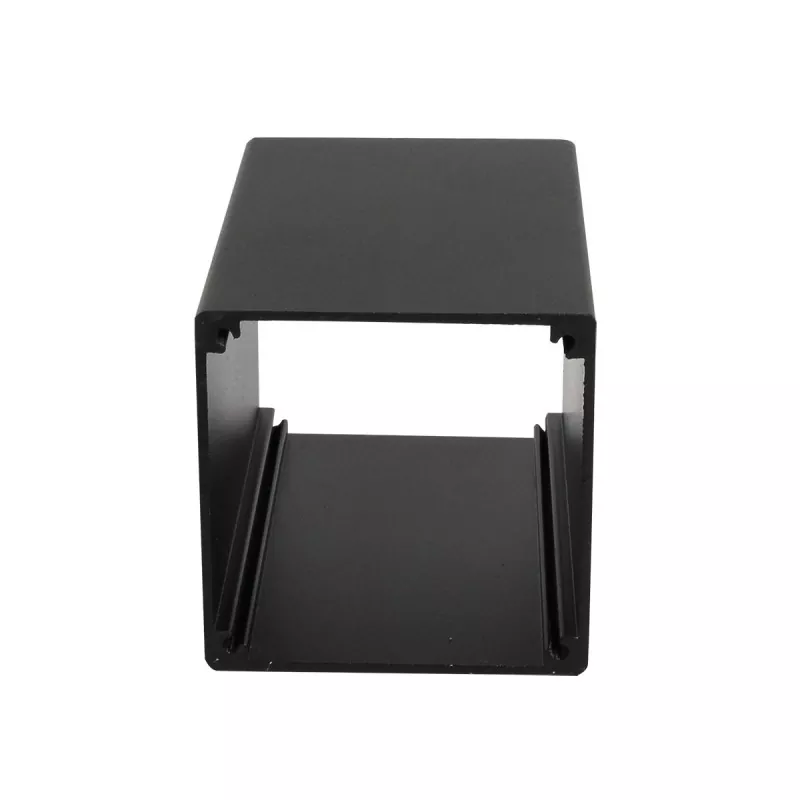

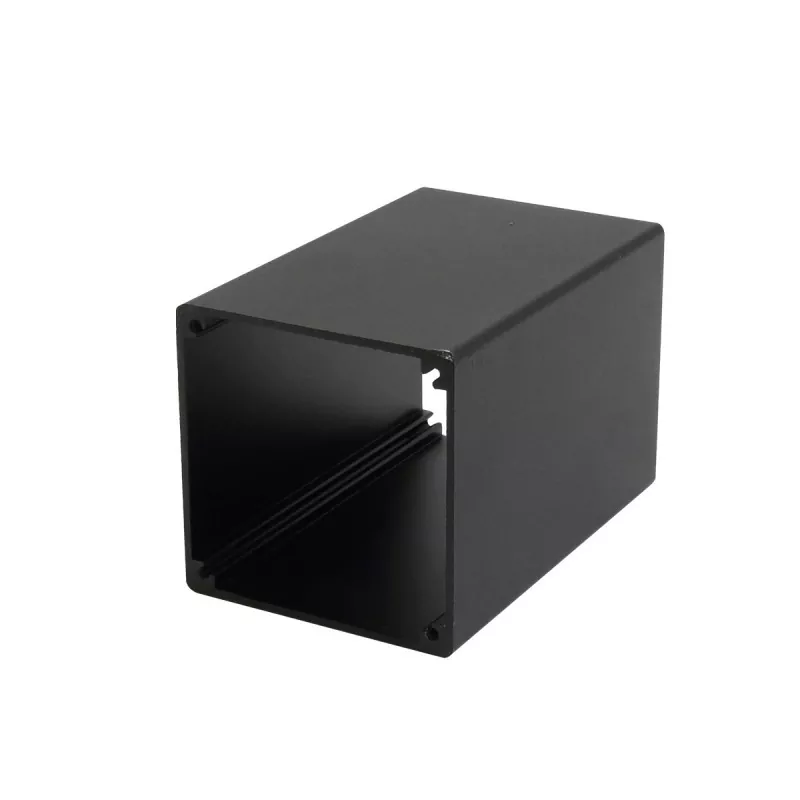

Le boîtier de commande industriel en aluminium Boyuan 52 × 52 mm est un boîtier d'appareil électronique de taille moyenne fabriqué avec une structure d'extrusion en alliage d'aluminium, avec une taille de section transversale externe de 52 mm (largeur) × 52 mm (hauteur), et la longueur peut être personnalisée arbitrairement en fonction des exigences réelles de l'équipement.

Le produit est formé par extrusion de profilés en aluminium, avec une taille de section transversale du corps principal fixe. Il peut être coupé en fonction de la longueur réelle de l'équipement, et l'assemblage final est complété par des plaques d'extrémité, un usinage CNC et d'autres processus de support. Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur du boîtier est conçu avec des emplacements pour cartes de circuit imprimé standard, et le PCB peut être directement inséré et fixé sans vis supplémentaires, améliorant considérablement l'efficacité de l'assemblage.

Par rapport aux boîtiers en plastique, les boîtiers en alliage d'aluminium ont une meilleure résistance structurelle et une texture métallique, et peuvent réaliser des structures personnalisées telles que des interfaces, des trous de montage, des trous filetés et des fentes grâce à l'usinage CNC.

Avantages principaux

01 | Grand espace carré de 52 × 52 mm

La section transversale carrée de 52 mm de large sur 52 mm de haut offre un espace interne suffisant pour les équipements électroniques de taille moyenne.

La largeur de 52 mm peut s'adapter à des configurations de circuits imprimés plus larges et à la conception côte à côte de plusieurs interfaces, prenant en charge les configurations d'interfaces d'entrée/sortie multicanaux ; la hauteur de 52 mm offre un espace de montage de composants extrêmement grand, peut accueillir des composants plus grands tels que de gros condensateurs électrolytiques, des transformateurs, des dissipateurs thermiques, des relais et des inductances, et prend également en charge l'empilage de circuits imprimés multicouches ou le montage d'appareils haute puissance avec de grands dissipateurs thermiques.

02 | Section carrée, installation flexible

La conception à section carrée de 52 × 52 mm confère au boîtier une plus grande flexibilité lors de l'installation. La direction de montage peut être ajustée arbitrairement en fonction des exigences d'espace de l'équipement, en s'adaptant aux différents scénarios d'assemblage et aux exigences de disposition de l'équipement.

03 | Structure en aluminium extrudé

Le corps du boîtier est formé par extrusion de profilés en alliage d'aluminium. La taille de la section transversale du boîtier en aluminium extrudé est fixe, tandis que la longueur peut être coupée en fonction des exigences réelles du produit. Par conséquent, le même boîtier de spécifications peut s'adapter à des PCB et des modules électroniques de différentes longueurs. Cette structure est particulièrement adaptée aux produits électroniques nécessitant un développement en série.

04 | Convient au montage sur PCB

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires. La hauteur de 52 mm peut accueillir un empilement de circuits imprimés multicouches ou des appareils haute puissance dotés de grands dissipateurs thermiques, offrant ainsi une solution d'emballage fiable pour les équipements électroniques haute puissance.

05 | Prise en charge de l'usinage personnalisé CNC

Le profil standard n'est que le point de départ. Boyuan Hardware peut effectuer un usinage CNC sur le boîtier en aluminium de 52 × 52 mm selon les dessins du client, notamment :

• Ouvertures d'interface (USB, RJ45, fiches aviation, interfaces BNC, interfaces d'alimentation, DB9, etc.)
• Trous de vis et trous de positionnement
• Trous filetés et trous lamés
• Fentes de dissipation thermique et trous de ventilation
• Ouvertures des fenêtres moustiquaires
• Trous de boutonnières et trous d'interrupteur
• Trous de montage sur rail DIN
• Trous de montage mural
• Rainures et marches
• Chanfreinage
• Autres structures personnalisées

06 | Longueur personnalisable selon le produit

52 × 52 mm est la spécification de section transversale du boîtier et la longueur du produit peut être coupée en fonction des dimensions réelles de l'équipement. La longueur usinable spécifique est confirmée en fonction des exigences du matériau, du traitement de surface et du produit.

07 | Performance efficace de dissipation thermique

La conductivité thermique de l'alliage d'aluminium est d'environ 200 W/(m·K). Combiné avec un boîtier de grande surface et un grand espace interne de 52 × 52 mm, il peut conduire et dissiper efficacement la chaleur générée par les composants internes. Pour les équipements de forte puissance, le boîtier en aluminium lui-même constitue un dissipateur thermique efficace, qui peut prolonger la durée de vie de l'équipement.

08 | Le boîtier métallique allie structure et apparence

L'alliage d'aluminium est léger et présente de bonnes performances structurelles, tout en conservant une texture métallique naturelle. Grâce à des traitements de surface tels que le brossage, le sablage et l'anodisation, différents effets d'apparence peuvent être obtenus, donnant aux équipements électroniques une apparence de produit plus professionnelle.

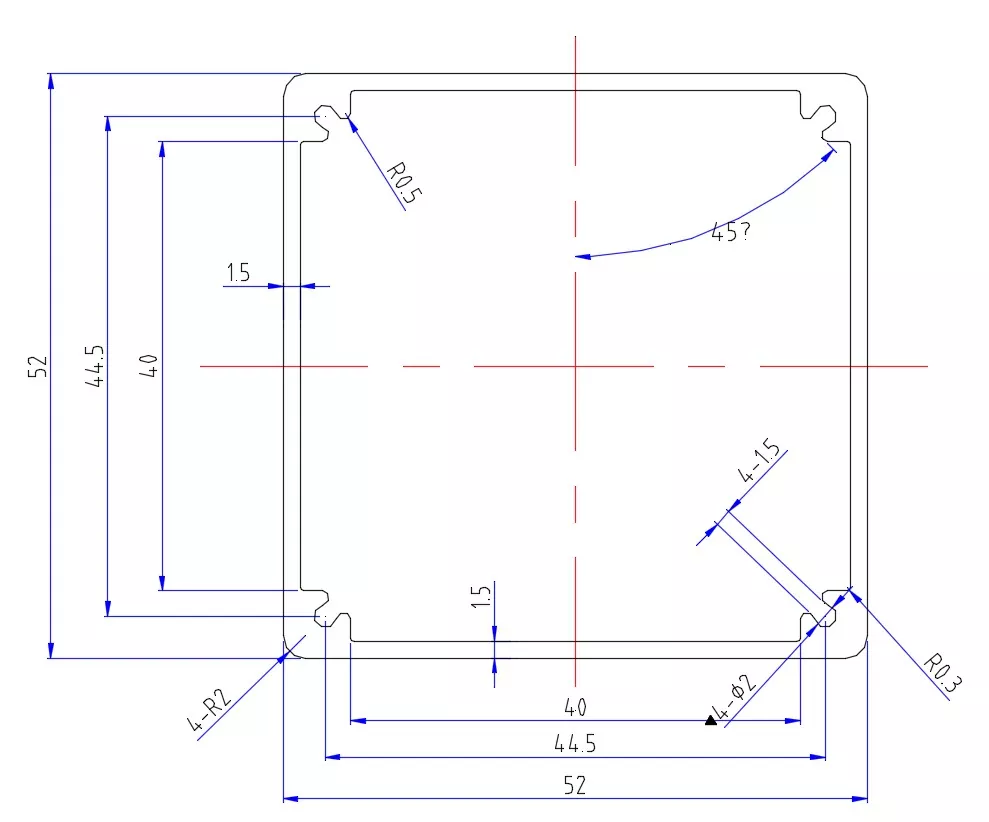

Spécifications techniques

Note: Les qualités de matériaux spécifiques, l'épaisseur de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de traitement de surface doivent être soumises aux dessins de produits réels et aux exigences de commande.

À quels produits le boîtier en aluminium de 52 × 52 mm est-il adapté ?

52 × 52 mm appartient à la catégorie des boîtiers en aluminium à grand espace : la largeur de 52 mm et la hauteur de 52 mm forment une section carrée, offrant un espace interne extrêmement spacieux pouvant accueillir des PCB plus grands, des composants plus hauts et de grands dissipateurs de chaleur. La hauteur de 52 mm est la caractéristique principale qui distingue cette spécification des autres tailles, lui permettant de transporter des équipements électroniques de taille moyenne avec une plus grande puissance, des composants plus hauts et des fonctions plus complexes, ce qui en fait un choix d'emballage idéal pour les équipements de contrôle et d'alimentation industriels.

1. Châssis de contrôle industriel et contrôleurs industriels

La conception grand espace de 52 × 52 mm est très adaptée aux produits de contrôle industriel :

• Châssis d'ordinateur de contrôle industriel
• Modules de contrôleur logique programmable (PLC)
• Modules de contrôle de mouvement
• Passerelles IoT industrielles
• Boîtiers de contrôle d'automatisation
• Modules de contrôle des robots
• Appareils informatiques de pointe

2. Onduleurs et servomoteurs

• Boîtiers d'onduleur
• Modules de servomoteurs
• Contrôleurs d'entraînement de moteur
• Pilotes de moteur pas à pas

3. Modules d'alimentation

La conception grand espace de 52 × 52 mm est très adaptée à divers produits d'alimentation haute puissance :

• Modules d'alimentation à découpage
• Adaptateurs secteur industriels
• Boîtiers d'alimentation pour véhicules
• Boîtiers d'onduleur
• Boîtiers en aluminium pour redresseur
• Modules convertisseurs DC-DC
• Modules d'alimentation UPS
• Modules de chargeur
• Boîtiers de système de gestion de batterie (BMS)
• Boîtiers de modules de supercondensateurs
• Modules onduleurs photovoltaïques

4. Amplificateurs de puissance et équipement audio

• Amplificateurs de puissance audio haute puissance
• Enceintes d'amplificateurs professionnelles
• Amplificateurs de puissance RF
• Modules amplificateurs de voiture
• Modules d'amplificateur audio de scène

5. Stations de base de communication et équipements réseau

• Modules de stations de base de communication
• Amplificateurs/répéteurs de signal
• Modules de communication 5G
• Unités de transmission de données (DTU)
• Émetteurs-récepteurs à fibre optique
• Modules de commutation industriels
• Boîtiers de routeur
• Équipement de pont sans fil

6. Instruments de mesure et équipements de test

• Modules oscilloscopes
• Boîtiers générateurs de signaux
• Instruments d'acquisition de données
• Analyseurs de puissance
• Modules d'analyse spectrale
• Instruments de test de dureté
• Équipement de test par ultrasons
• Boîtiers pour débitmètres/indicateurs de niveau
• Modules multimètre
• Instruments de mesure de précision

7. Équipement de tests médicaux

• Modules de tests médicaux
• Équipement de surveillance
• Instruments médicaux portables
• Modules d'équipement de physiothérapie
• Modules d'acquisition de biosignaux
• Modules d'équipement d'imagerie médicale

8. Applications intégrées au dissipateur thermique

Le boîtier en aluminium de 52 × 52 mm peut être utilisé en combinaison avec de grands dissipateurs thermiques :

• Boîtiers de pilotes LED haute puissance
• Modules électroniques de puissance
• Contrôleurs de moteur
• Modules de recharge pour véhicules électriques
• Modules d'onduleurs solaires

9. Boîtiers de blindage et applications anti-interférences

• Boîtiers de blindage pour instruments de précision
• Blindage du module haute fréquence
• Blindage électronique médical
• Blindage de qualité militaire

Le matériau en alliage d'aluminium offre d'excellentes performances de blindage électromagnétique et le grand espace de 52 × 52 mm peut accueillir de grands systèmes de circuits, empêchant efficacement les interférences électromagnétiques.

Que peut-on personnaliser pour le boîtier en aluminium 52 × 52 mm ?

Traitement de surface

Anodisation

L'anodisation est l'une des méthodes de traitement de surface couramment utilisées pour les boîtiers en aluminium. Il peut modifier l'apparence et les propriétés de la surface en aluminium et obtenir différents effets de couleur.

Sablage

Le sablage peut former une texture mate uniforme sur la surface en aluminium, adaptée aux équipements électroniques industriels et aux boîtiers d'instruments.

Brossage

Le brossage peut former des textures métalliques régulières, permettant au produit de conserver une texture métallique évidente en alliage d'aluminium.

Gravure Laser

Les éléments suivants peuvent être usinés sur la surface du boîtier en aluminium de 52 × 52 mm :

• Logo
• Modèle de produit
• Identification des interfaces
• Numéro de produit
• Texte et motifs

Sérigraphie

Convient pour l'usinage de logos multicolores, de textes et d'identification de fonctions.

Usinage personnalisé de boîtiers en aluminium professionnels

Nous produisons non seulement des boîtiers en aluminium standard, mais pouvons également les personnaliser en fonction des structures de produits du client.

Les clients doivent uniquement fournir :

Dessins 2D / modèles 3D / échantillons physiques / dimensions du produit

Nous pouvons ensuite effectuer une évaluation de l’usinage en fonction des exigences réelles du produit.

L'usinage CNC répond aux exigences non standard

Pour les produits qui ne peuvent pas être directement satisfaits par le profil standard 52×52 mm, la personnalisation peut être réalisée par un usinage CNC ultérieur.

Par exemple:

Ouvertures d'interface + fenêtres d'écran + trous de montage + trous filetés + fentes de dissipation thermique + trous de montage sur rail DIN + trous de montage mural + rainures + marches + logo

Tous peuvent être usinés selon les dessins du client.

Spectacle d'atelier

FAQ

1. À quels produits le boîtier en aluminium de 52 × 52 mm est-il adapté ?

52 × 52 mm appartient à la catégorie des boîtiers en aluminium de grand espace, adaptés aux châssis de contrôle industriels, aux modules de puissance, aux onduleurs, aux servomoteurs, aux amplificateurs de puissance, aux équipements de stations de base de communication, aux instruments de mesure, aux équipements de tests médicaux, aux modules d'entraînement de moteur, aux systèmes de gestion de batterie, etc. Le grand espace carré de 52 mm × 52 mm peut accueillir des composants plus grands et de grands dissipateurs thermiques.

2. La longueur du boîtier est-elle de 52 × 52 mm ?

Le numéro 52 × 52 mm fait référence à la taille de la section transversale du boîtier (largeur × hauteur). La longueur du produit peut être coupée en fonction de l'équipement réel et de la longueur du PCB.

3. La longueur du boîtier en aluminium de 52 × 52 mm peut-elle être personnalisée ?

Oui. La longueur du boîtier en aluminium extrudé peut être coupée selon les exigences du produit. La longueur spécifique doit être confirmée en combinaison avec le matériau, le traitement de surface et la structure du produit.

4. La hauteur de 52 mm peut-elle accueillir de gros condensateurs électrolytiques et transformateurs ?

Oui. Les grands condensateurs électrolytiques mesurent généralement entre 35 et 45 mm de hauteur, et la hauteur interne de 52 mm peut entièrement les accueillir, avec une marge laissée pour l'assemblage. Les petits transformateurs peuvent également être facilement installés. Une confirmation spécifique est nécessaire en fonction des dimensions de vos composants.

5. Prend-il en charge le montage sur rail DIN ?

Oui. Boyuan Hardware peut usiner des trous de montage sur rail DIN sur le boîtier en aluminium selon les exigences du client, facilitant ainsi l'installation de modules de contrôle industriels dans les armoires de distribution.

6. Un grand dissipateur thermique peut-il être installé ?

Oui. Le grand espace interne de 52 × 52 mm peut accueillir de grands dissipateurs thermiques et, combiné au boîtier en alliage d'aluminium de grande surface, il constitue une excellente solution de dissipation thermique pour les équipements de haute puissance.

7. Des trous de dissipation thermique peuvent-ils être pratiqués sur le boîtier en aluminium ?

Oui. Boyuan Hardware peut usiner des fentes de dissipation thermique, des trous de ventilation, des nervures de dissipation thermique et d'autres structures de dissipation thermique selon les dessins du client pour aider les équipements de haute puissance à dissiper la chaleur.

8. Les interfaces telles que les fiches aviation, BNC et DB9 peuvent-elles être usinées ?

L'usinage CNC peut être effectué sur les positions d'interface correspondantes selon les dessins du client. La largeur de 52 mm peut s'adapter à la disposition côte à côte de plusieurs interfaces. Il convient de confirmer s'il est spécifiquement adapté à l'usinage en fonction des dimensions de l'interface et de la structure du boîtier.

9. Un PCB peut-il être installé ?

Oui. Le boîtier de boîtier de commande industriel en aluminium de 52 × 52 mm est équipé en standard d'emplacements pour cartes de circuit imprimé internes, et le PCB peut être directement inséré et fixé. La hauteur de 52 mm prend en charge le montage de circuits imprimés multicouches ou d'appareils haute puissance avec de grands dissipateurs thermiques. Les structures de montage correspondantes peuvent également être conçues en fonction des dimensions du PCB et de la méthode de montage.

10. Les plaques d’extrémité peuvent-elles être personnalisées ?

Oui. Les dimensions, la position des trous et la structure des plaques d'extrémité peuvent être usinées selon les exigences du produit.

11. Peut-on créer un logo ?

Oui. Les méthodes d'usinage de logo telles que la gravure laser ou la sérigraphie peuvent être sélectionnées en fonction des exigences du produit.

12. Différentes couleurs peuvent-elles être sélectionnées ?

Oui. Le boîtier en aluminium peut obtenir différents effets d'apparence grâce à des processus tels que l'anodisation, et la couleur peut être arbitrairement personnalisée selon les exigences du client.

13. Que faire si 52 × 52 mm ne convient pas à mon PCB ?

Vous pouvez nous envoyer les dimensions du PCB, la structure du produit ou le modèle 3D. Boyuan Hardware peut aider à confirmer si la spécification 52 × 52 mm est adaptée aux dimensions réelles, et peut également choisir d'autres spécifications de profilés en aluminium ou effectuer un usinage personnalisé.

14. Des échantillons peuvent-ils être prélevés en premier ?

Des échantillons d'usinage peuvent être effectués selon les exigences du projet. Il est recommandé de confirmer les dimensions de l'échantillon, la position des trous, l'assemblage et l'effet de surface avant la production en série.

Pourquoi choisir le matériel Boyuan ?

Pour les fabricants d'équipements électroniques, ce qui compte le plus est de savoir si le fournisseur peut réaliser l'usinage de support tel que la longueur, les plaques d'extrémité, les ouvertures d'interface, les fenêtres d'écran, les trous de montage, les structures de dissipation thermique, les trous de montage sur rail DIN, les trous de montage mural, les structures de PCB, le traitement de surface et les logos en fonction du produit réel.

Boyuan se concentre sur l'industrie des boîtiers en aluminium et des châssis en aluminium depuis plus de 20 ans, avec environ 10 000 mètres carrés d'espace d'usine de production, fournissant un usinage de boîtiers en aluminium sur mesure.

Du profilé en aluminium standard de 52 × 52 mm au boîtier électronique fini usiné CNC, nous pouvons usiner selon les exigences du produit du client.

Si vous recherchez un boîtier de commande industriel en aluminium de 52 × 52 mm, vous êtes invités à envoyer vos dimensions de PCB, vos dessins de produits ou vos modèles 3D.

Nous pouvons confirmer les spécifications, la méthode d'usinage et le plan de personnalisation en fonction de la structure de votre produit.
