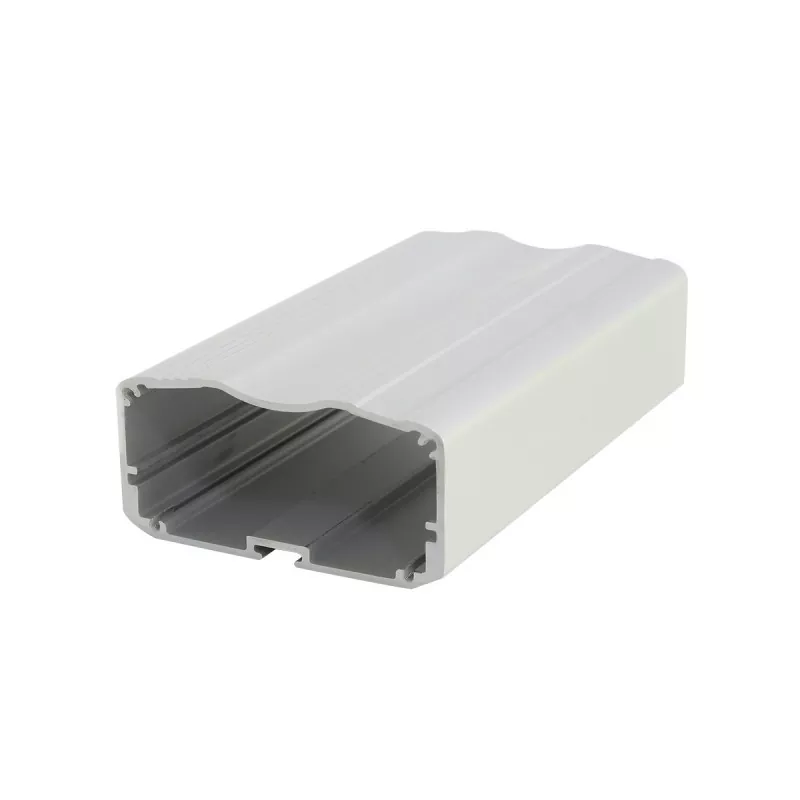

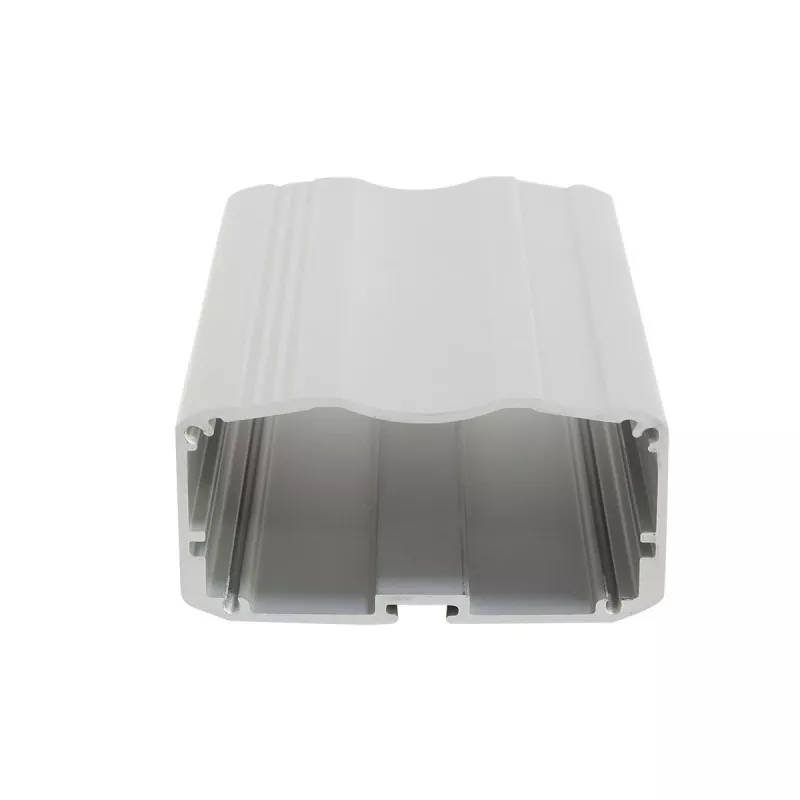

Boîtier de module de communication en aluminium 53 × 26 mm

Le boîtier en aluminium Boyuan 53 × 26 mm est un boîtier d'appareil électronique large et mince fabriqué avec une structure d'extrusion en alliage d'aluminium, avec une taille de section transversale externe de 53 mm (largeur) × 26 mm (hauteur), et la longueur peut être personnalisée arbitrairement en fonction des exigences réelles de l'équipement.

Le boîtier du module de communication en aluminium de 53 × 26 mm est formé par extrusion de profilé en aluminium, avec une taille de section transversale de corps principal fixe. Il peut être coupé en fonction de la longueur réelle de l'équipement, et l'assemblage final est complété par des plaques d'extrémité, un usinage CNC et d'autres processus de support.

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur du boîtier est conçu avec des emplacements pour cartes de circuit imprimé standard, et le PCB peut être directement inséré et fixé sans vis supplémentaires, améliorant considérablement l'efficacité de l'assemblage.

Par rapport aux boîtiers en plastique, les boîtiers en alliage d'aluminium ont une meilleure résistance structurelle et une texture métallique, et peuvent réaliser des structures personnalisées telles que des interfaces, des trous de montage, des trous filetés et des fentes grâce à l'usinage CNC.

Avantages principaux

01 | Conception mince et large de 53 × 26 mm

La section transversale de 53 mm de large sur 26 mm de haut constitue une solution d'emballage idéale pour les équipements électroniques.

La largeur de 53 mm est plus large que la spécification courante de 52 mm, s'adaptant à des configurations de circuits imprimés plus larges et à une conception d'interface plus côte à côte, prenant en charge les configurations d'interface d'entrée/sortie multicanaux ; la hauteur de 26 mm conserve une apparence mince tout en offrant un espace de montage de composants plus grand que les spécifications minces, pouvant accueillir de petits transformateurs, des condensateurs électrolytiques (généralement de 20 à 25 mm de hauteur), des relais et des composants de hauteur moyenne, prenant en charge les besoins d'intégration de systèmes de circuits relativement complexes.

02 | Structure en aluminium extrudé

Le corps du boîtier est formé par extrusion de profilés en alliage d'aluminium. La taille de la section transversale du boîtier en aluminium extrudé est fixe, tandis que la longueur peut être coupée en fonction des exigences réelles du produit. Par conséquent, le même boîtier de spécifications peut s'adapter à des PCB et des modules électroniques de différentes longueurs. Cette structure est particulièrement adaptée aux produits électroniques nécessitant un développement en série.

03 | Convient au montage sur PCB

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires.

04 | Prise en charge de l'usinage personnalisé CNC

Le profil standard n'est que le point de départ. Boyuan Hardware peut effectuer un usinage CNC sur le boîtier en aluminium de 53 × 26 mm selon les dessins du client, notamment :

• Ouvertures d'interface (USB, RJ45, fiches aviation, interfaces BNC, interfaces d'alimentation, interfaces d'antenne SMA, etc.)
• Trous de vis et trous de positionnement
• Trous filetés et trous lamés
• Fentes de dissipation thermique et trous de ventilation
• Ouvertures des fenêtres moustiquaires
• Trous de boutonnières et trous d'interrupteur
• Trous de montage et trous de montage mural
• Rainures et marches
• Chanfreinage
• Autres structures personnalisées

05 | Longueur personnalisable selon le produit

53 × 26 mm est la spécification de section transversale du boîtier et la longueur du produit peut être coupée en fonction des dimensions réelles de l'équipement. La longueur usinable spécifique est confirmée en fonction des exigences du matériau, du traitement de surface et du produit.

06 | Performance efficace de dissipation thermique

L'alliage d'aluminium a une excellente conductivité thermique. Combiné avec la conception du corps de 53 mm de large, il peut aider efficacement les composants internes à dissiper la chaleur et à prolonger la durée de vie de l'équipement.

07 | Le boîtier métallique allie structure et apparence

L'alliage d'aluminium est léger et présente de bonnes performances structurelles, tout en conservant une texture métallique naturelle. Grâce à des traitements de surface tels que le brossage, le sablage et l'anodisation, différents effets d'apparence peuvent être obtenus, donnant aux équipements électroniques une apparence de produit plus professionnelle.

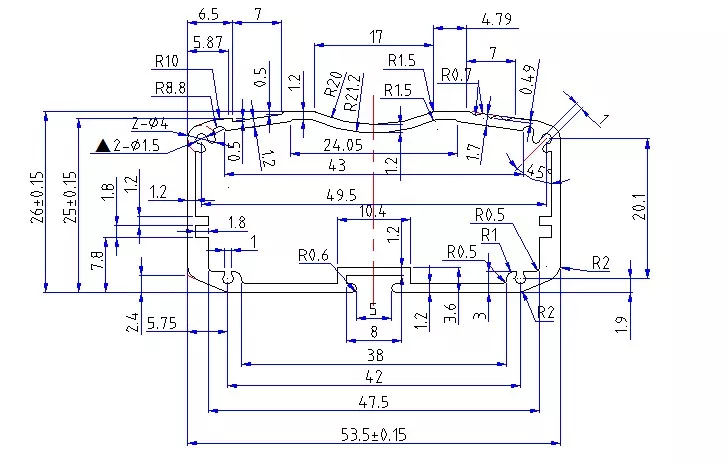

Spécifications techniques

Note: Les qualités de matériaux spécifiques, l'épaisseur de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de traitement de surface doivent être soumises aux dessins de produits réels et aux exigences de commande.

À quels produits le boîtier en aluminium de 53 × 26 mm est-il adapté ?

53 × 26 mm appartient à la catégorie des boîtiers minces en aluminium à corps large : la largeur de 53 mm est plus large que la spécification courante de 52 mm, offrant un grand espace de disposition des circuits imprimés et une plus grande disposition des interfaces côte à côte ; la hauteur de 26 mm conserve une apparence mince tout en offrant un espace interne plus grand que les spécifications minces. Cette spécification est largement utilisée dans les instruments, les compteurs, l'électronique, les communications, l'automatisation, les capteurs, les cartes à puce, le contrôle industriel, les machines de précision et d'autres industries.

1. Modules de communication et équipements sans fil

La conception à corps large de 53 × 26 mm est très adaptée à divers produits de communication :

• Modules de communication
• Plateformes sans fil
• Boîtiers GPS/GPRS
• Modules de conversion de signaux
• Boîtiers d'amplificateur de signal
• Terminaux de plate-forme sans fil
• Modules de transmission de données
• Serveurs vidéo
• Routeurs, récepteurs sans fil
• Boîtiers de modules RF

Pourquoi le 53×26 mm convient-il aux modules de communication ? Les modules de communication nécessitent généralement une disposition de circuit imprimé plus large pour accueillir les circuits RF, les interfaces d'antenne (SMA), les interfaces d'alimentation, les interfaces de données et d'autres modules fonctionnels. La largeur de 53 mm peut accueillir davantage d'interfaces d'antenne et d'interfaces de communication placées côte à côte, et la hauteur de 26 mm peut accueillir de petits transformateurs et des composants de hauteur moyenne.

2. Modules d'alimentation

• Modules d'alimentation à découpage
• Adaptateurs secteur
• Boîtiers d'alimentation pour véhicules
• Boîtiers d'onduleur
• Boîtiers en aluminium pour redresseur
• Modules convertisseurs DC-DC
• Modules de chargeur
• Alimentations de communication

Pourquoi le 53 × 26 mm convient-il aux modules d'alimentation ? Les modules d'alimentation doivent généralement accueillir des composants tels que des condensateurs électrolytiques (généralement de 20 à 25 mm de hauteur), de petits transformateurs et des dissipateurs thermiques. La hauteur de 26 mm offre un espace de montage suffisant et la largeur de 53 mm peut s'adapter à de larges configurations de circuits imprimés, prenant en charge les interfaces d'entrée/sortie multicanaux.

3. Instruments de mesure et équipements de test

• Boîtiers d'instruments et de compteurs
• Instruments d'acquisition de données
• Boîtiers générateurs de signaux
• Analyseurs de puissance
• Équipement de test
• Instruments de mesure de précision
• Modules oscilloscopes

4. Modules de contrôle industriel et d'automatisation

• Contrôleurs industriels
• Modules de contrôleur logique programmable (PLC)
• Modules de contrôle de mouvement
• Modules de commande de moteur
• Modules d'extension d'E/S
• Équipement de contrôle d'automatisation
• Modules de support de châssis de contrôle industriel

5. Boîtiers de blindage et applications anti-interférences

Le boîtier en aluminium de 53 × 26 mm peut constituer une bonne solution de blindage électromagnétique :

• Boîtiers de blindage électronique
• Coffrets pour dispositifs anti-interférences
• Blindage du module haute fréquence
• Boîtiers de protection de circuits de précision

Le matériau en alliage d'aluminium lui-même présente de bonnes performances de blindage électromagnétique, empêchant efficacement les interférences électromagnétiques.

6. Capteurs et appareils intelligents

• Modules capteurs
• Terminaux d'acquisition de données
• Appareils à carte à puce
• Terminaux IdO

7. Équipement médical et de test

• Coffrets pour équipements médicaux
• Modules de test
• Modules d'équipement de surveillance
• Instruments médicaux portables

8. Sonorisation et équipement audio

• Équipement de système de sonorisation
• Circuits amplificateurs
• Équipement audio

Que peut-on personnaliser ?

Traitement de surface

Anodisation

L'anodisation est l'une des méthodes de traitement de surface couramment utilisées pour les boîtiers en aluminium. Il peut modifier l'apparence et les propriétés de la surface en aluminium et obtenir différents effets de couleur.

Sablage

Le sablage peut former une texture mate uniforme sur la surface en aluminium, adaptée aux équipements électroniques industriels et aux boîtiers d'instruments.

Brossage

Le brossage peut former des textures métalliques régulières, permettant au produit de conserver une texture métallique évidente en alliage d'aluminium.

Gravure Laser

Les éléments suivants peuvent être usinés sur la surface du boîtier en aluminium de 53 × 26 mm :

• Logo
• Modèle de produit
• Identification des interfaces
• Numéro de produit
• Texte et motifs

Sérigraphie

Convient pour l'usinage de logos multicolores, de textes et d'identification de fonctions.

Usinage personnalisé de boîtiers en aluminium professionnels

Nous produisons non seulement des boîtiers en aluminium standard, mais pouvons également les personnaliser en fonction des structures de produits du client.

Les clients doivent uniquement fournir :

Dessins 2D / modèles 3D / échantillons physiques / dimensions du produit

Nous pouvons ensuite effectuer une évaluation de l’usinage en fonction des exigences réelles du produit.

L'usinage CNC répond aux exigences non standard

Pour les produits qui ne peuvent pas être directement satisfaits par le profil standard 53×26 mm, la personnalisation peut être réalisée par un usinage CNC ultérieur.

Par exemple:

Ouvertures d'interface + fenêtres d'écran + trous de montage + trous filetés + fentes de dissipation thermique + rainures + marches + logo

Tous peuvent être usinés selon les dessins du client.

Guide de sélection des produits

Si la largeur de votre PCB est proche de 53 mm

53 × 26 mm est un choix idéal : la largeur de 53 mm offre un espace de routage de PCB plus important et une disposition d'interface plus côte à côte que la spécification courante de 52 mm.

Si votre appareil contient des composants de hauteur moyenne

La hauteur de 26 mm peut accueillir de petits transformateurs, des condensateurs électrolytiques (20-25 mm), des relais et des composants de hauteur moyenne, adaptés aux équipements électroniques nécessitant un certain espace vertical interne.

Si votre appareil a besoin d'une apparence mince

La hauteur de 26 mm conserve une apparence mince tout en offrant un espace interne plus grand que les spécifications de 21 à 22 mm, équilibrant ainsi l'esthétique et l'exhaustivité fonctionnelle.

Si vous avez besoin d'une compatibilité avec plusieurs interfaces

La largeur de 53 mm prend en charge la disposition côte à côte de plusieurs interfaces telles que RJ45, fiches aviation, interfaces d'antenne BNC, USB et SMA, adaptées aux équipements de communication et de mesure nécessitant des interfaces riches.

Si votre appareil a besoin d'une bonne dissipation thermique

Le boîtier en alliage d'aluminium présente une excellente conductivité thermique. Combiné avec la conception du corps de 53 mm de large, il peut aider efficacement les composants internes à dissiper la chaleur.

Si les longueurs des PCB diffèrent

Le profil peut être coupé en fonction de la longueur du produit, et la même spécification de section transversale peut s'adapter à des produits de différentes longueurs.

Spectacle d'atelier

FAQ

1. À quels produits le boîtier en aluminium de 53 × 26 mm est-il adapté ?

53 × 26 mm appartient à la catégorie des boîtiers minces en aluminium à corps large, adaptés aux modules de communication, aux plates-formes sans fil, aux boîtiers GPS/GPRS, aux amplificateurs de signal, aux modules d'alimentation, aux instruments et compteurs, aux équipements d'acquisition de données, aux serveurs vidéo, aux contrôleurs industriels, aux boîtiers de blindage, etc. La largeur de 53 mm offre un grand espace de disposition pour PCB et la hauteur de 26 mm peut accueillir des composants de hauteur moyenne tout en conservant une apparence mince.

2. La longueur du boîtier est-elle de 53 × 26 mm ?

Le n° 53 × 26 mm fait référence à la taille de la section transversale du boîtier (largeur × hauteur). La longueur du produit peut être coupée en fonction de l'équipement réel et de la longueur du PCB.

3. La longueur du boîtier en aluminium de 53 × 26 mm peut-elle être personnalisée ?

Oui. La longueur du boîtier en aluminium extrudé peut être coupée selon les exigences du produit. La longueur spécifique doit être confirmée en combinaison avec le matériau, le traitement de surface et la structure du produit.

4. La hauteur de 26 mm peut-elle accueillir des condensateurs électrolytiques ?

Oui. Les condensateurs électrolytiques courants mesurent généralement entre 20 et 25 mm de hauteur et la hauteur interne de 26 mm peut parfaitement les accueillir. Une confirmation spécifique est nécessaire en fonction des dimensions de vos composants.

5. Quelle est la différence entre une largeur de 53 mm et une largeur de 52 mm ?

53 mm est 1 mm plus large que la spécification courante de 52 mm. Bien que la différence soit faible, elle offre plus d'espace pour le routage des PCB et facilite l'hébergement de plus d'interfaces côte à côte, particulièrement adaptée aux équipements de communication nécessitant plusieurs interfaces.

6. Des trous de dissipation thermique peuvent-ils être pratiqués sur le boîtier en aluminium ?

Oui. Boyuan Hardware peut usiner des fentes de dissipation thermique, des trous de ventilation et d'autres structures de dissipation thermique selon les dessins du client pour aider l'équipement à dissiper la chaleur.

7. Les interfaces d’antenne SMA peuvent-elles être usinées ?

L'usinage CNC peut être effectué sur les positions d'interface correspondantes selon les dessins du client. La largeur de 53 mm peut accueillir une disposition côte à côte de plusieurs interfaces. Il convient de confirmer s'il est spécifiquement adapté à l'usinage en fonction des dimensions de l'interface et de la structure du boîtier.

8. Un PCB peut-il être installé ?

Oui. Le boîtier en aluminium de 53 × 26 mm est équipé en standard d'emplacements pour cartes de circuit imprimé internes, et le PCB peut être directement inséré et fixé sans vis supplémentaires. Les structures de montage correspondantes peuvent également être conçues en fonction des dimensions du PCB et de la méthode de montage.

9. Les plaques d'extrémité peuvent-elles être personnalisées ?

Oui. Les dimensions, la position des trous et la structure des plaques d'extrémité peuvent être usinées selon les exigences du produit.

10. Peut-on créer un logo ?

Oui. Les méthodes d'usinage de logo telles que la gravure laser ou la sérigraphie peuvent être sélectionnées en fonction des exigences du produit.

11. Différentes couleurs peuvent-elles être sélectionnées ?

Oui. Le boîtier en aluminium peut obtenir différents effets d'apparence grâce à des processus tels que l'anodisation, et la couleur peut être arbitrairement personnalisée selon les exigences du client.

12. Que faire si 53 × 26 mm ne convient pas à mon PCB ?

Vous pouvez nous envoyer les dimensions du PCB, la structure du produit ou le modèle 3D. Boyuan Hardware peut aider à confirmer si la spécification 53 × 26 mm est adaptée aux dimensions réelles, et peut également choisir d'autres spécifications de profilés en aluminium ou effectuer un usinage personnalisé.

13. Des échantillons peuvent-ils être prélevés en premier ?

Des échantillons d'usinage peuvent être effectués selon les exigences du projet. Il est recommandé de confirmer les dimensions de l'échantillon, la position des trous, l'assemblage et l'effet de surface avant la production en série.

Pourquoi choisir le matériel Boyuan ?

Pour les fabricants d'équipements électroniques, ce qui compte le plus est de savoir si le fournisseur peut réaliser l'usinage de support tel que la longueur, les plaques d'extrémité, les ouvertures d'interface, les fenêtres d'écran, les trous de montage, les structures de dissipation thermique, les structures de PCB, le traitement de surface et les logos en fonction du produit réel.

Boyuan Hardware se concentre sur l'industrie des boîtiers en aluminium et des châssis en aluminium depuis plus de 20 ans, avec environ 10 000 mètres carrés d'espace d'usine de production, fournissant un usinage de boîtiers en aluminium sur mesure.

Du profilé en aluminium standard de 53 × 26 mm au boîtier électronique fini usiné CNC, nous pouvons usiner selon les exigences du produit du client.

Si vous recherchez un boîtier de module de communication en aluminium de 53 × 26 mm, vous êtes invités à envoyer vos dimensions de PCB, vos dessins de produits ou vos modèles 3D.

Nous pouvons confirmer les spécifications, la méthode d'usinage et le plan de personnalisation en fonction de la structure de votre produit.
