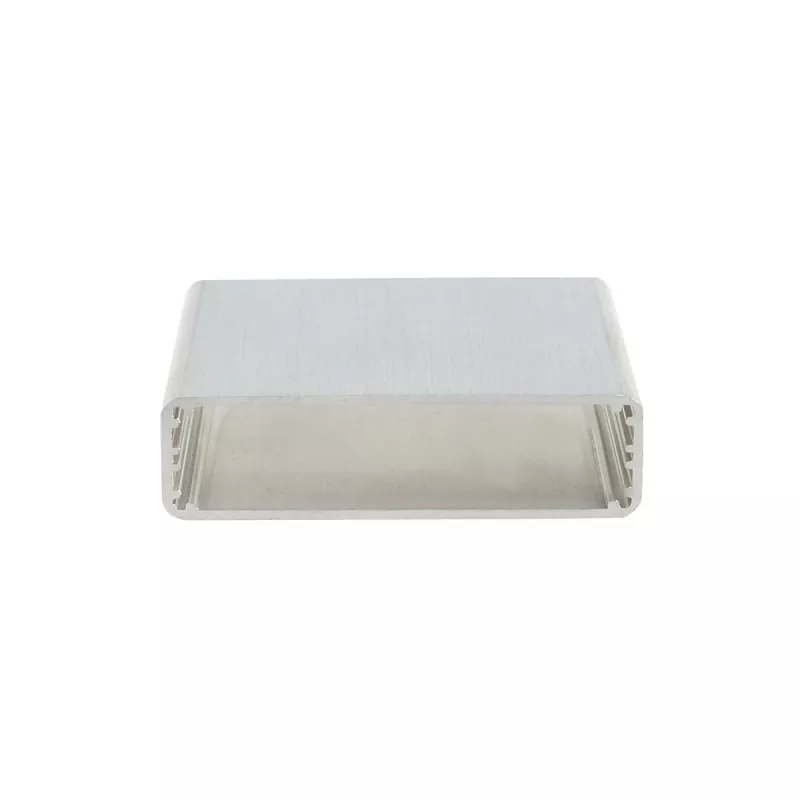

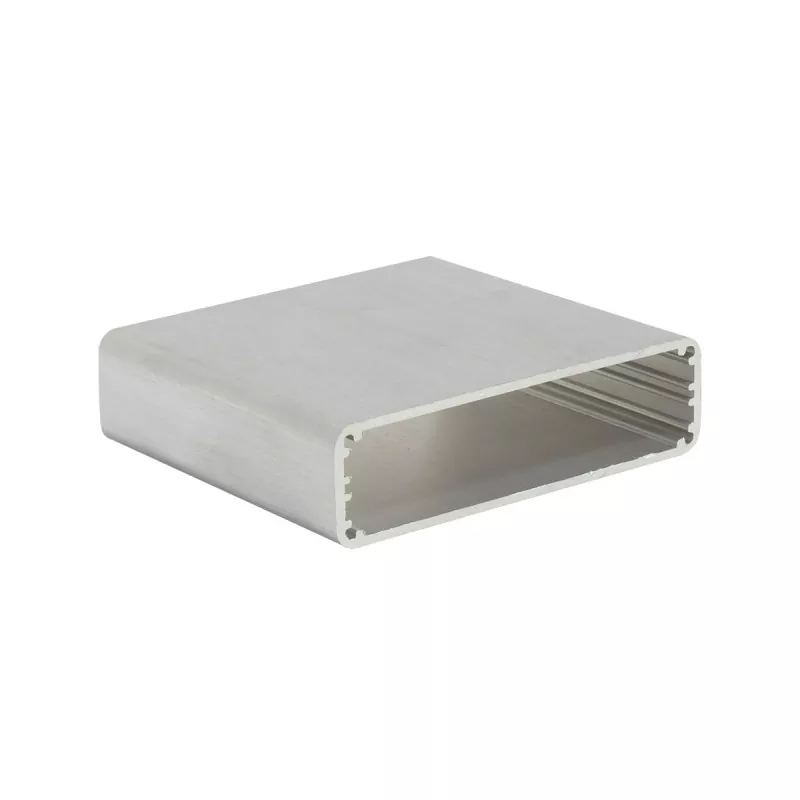

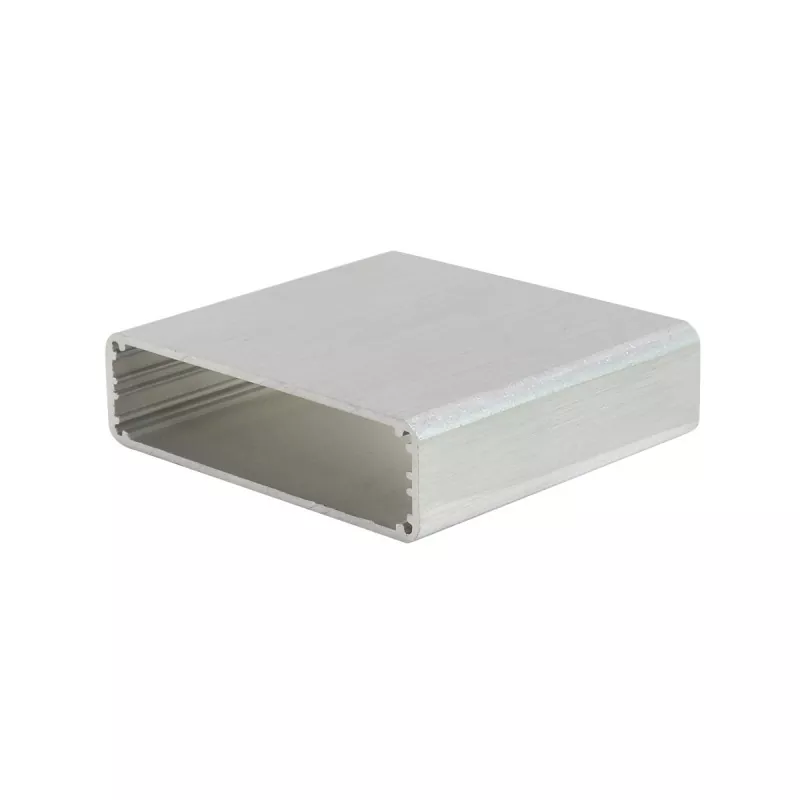

Boîtier électronique en aluminium ultra fin 55 × 15 mm pour appareils intelligents

Les emplacements pour cartes internes permettent au PCB de glisser et d'être fixé sans vis supplémentaires, acceptant les cartes standard de 1,6 mm et les composants SMD. Comparé aux boîtiers en plastique, le corps du boîtier électronique en aluminium ultra fin de 55 × 15 mm pour appareils intelligents offre une meilleure résistance structurelle et une finition métallique, et prend en charge les interfaces usinées CNC, les trous d'indicateur, les trous de bouton et les structures de dissipation thermique. Boyuan Hardware, avec plus de 20 ans d'expérience et une usine d'environ 10 000㎡, propose des services de découpe, CNC, perçage, taraudage, traitement de surface, gravure laser, sérigraphie, inspection et assemblage.

Avantages du produit

01 | Conception ultra-large et ultra-mince de 55 × 15 mm

La section transversale de 55 mm de large sur 15 mm de haut offre une solution d'emballage extrêmement fine pour les appareils intelligents ultra-fins.

La largeur de 55 mm est plus large que la spécification courante de 52 mm, s'adaptant à des configurations de circuits imprimés plus grandes et prenant en charge davantage de modules de fonction côte à côte et de conceptions d'interface ; la hauteur ultra fine de 15 mm est l'une des spécifications les plus fines actuellement disponibles dans l'industrie des boîtiers en aluminium, conférant aux appareils un profil ultra fin semblable à une carte et améliorant considérablement la perception de la qualité du produit et son attrait technologique. L'épaisseur de 15 mm peut accueillir des PCB standard de 1,6 mm d'épaisseur et des composants montés en surface, ce qui en fait le meilleur choix pour les contrôleurs de bandes LED et autres appareils ultra-fins.

02 | Structure en aluminium extrudé

Le corps du boîtier est formé par extrusion de profilés en alliage d'aluminium. La taille de la section transversale du boîtier en aluminium extrudé est fixe, tandis que la longueur peut être coupée en fonction des exigences réelles du produit. Par conséquent, le même boîtier de spécifications peut s'adapter à des PCB et des modules électroniques de différentes longueurs.

03 | Convient au montage sur PCB

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires. La hauteur de 15 mm est précisément conçue pour accueillir des PCB standard de 1,6 mm d'épaisseur et des composants montés en surface.

04 | Prise en charge de l'usinage personnalisé CNC

Le profil standard n'est que le point de départ. Boyuan Hardware peut effectuer un usinage CNC sur le boîtier en aluminium de 55 × 15 mm selon les dessins du client, notamment :

• Ouvertures d'interface (USB, Type-C, interfaces d'alimentation CC, borniers, etc.)
• Trous pour voyants lumineux
• Boutonnières
• Trous de montage et trous de positionnement
• Trous filetés et trous lamés
• Structures de dissipation thermique
• Rainures et marches
• Chanfreinage
• Autres structures personnalisées

05 | Longueur personnalisable selon le produit

55 × 15 mm est la spécification de section transversale du boîtier et la longueur du produit peut être coupée en fonction des dimensions réelles de l'équipement. La longueur usinable spécifique est confirmée en fonction des exigences du matériau, du traitement de surface et du produit.

06 | Performance efficace de dissipation thermique

L'alliage d'aluminium a une excellente conductivité thermique. Combiné avec la conception de corps de 55 mm de large et la grande surface de dissipation thermique du boîtier en aluminium lui-même, il peut efficacement aider les dispositifs d'alimentation internes à dissiper la chaleur et prolonger la durée de vie des contrôleurs LED et autres équipements.

07 | Le boîtier métallique allie structure et apparence

L'alliage d'aluminium est léger et présente de bonnes performances structurelles, tout en conservant une texture métallique naturelle. Grâce à des traitements de surface tels que le brossage, le sablage et l'anodisation, différents effets d'apparence peuvent être obtenus, donnant aux appareils ultra-fins une texture de produit plus raffinée.

08 | Convient pour une installation intégrée

L'épaisseur ultra fine de 15 mm rend le boîtier en aluminium de 55 × 15 mm très adapté à une installation intégrée dans des espaces étroits, tels que les canaux de bandes LED intérieurs, les murs intérieurs, les meubles et les équipements intérieurs, sans occuper d'espace supplémentaire.

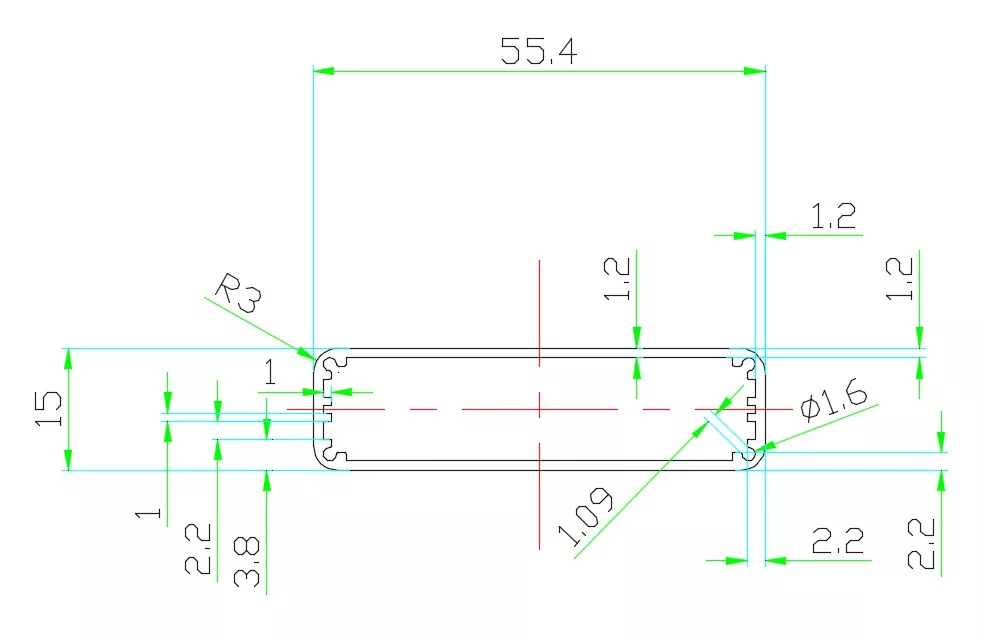

Spécifications techniques

Note: Les qualités de matériaux spécifiques, l'épaisseur de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de traitement de surface doivent être soumises aux dessins de produits réels et aux exigences de commande.

À quels produits le boîtier en aluminium de 55 × 15 mm est-il adapté ?

55 × 15 mm appartient à la catégorie des boîtiers en aluminium ultra-larges et ultra-fins : la largeur de 55 mm peut accueillir des PCB plus grands et davantage de modules de fonction côte à côte, et la hauteur de 15 mm permet d'obtenir un profil ultra-fin semblable à une carte. La hauteur ultra fine de 15 mm est la caractéristique principale de cette spécification, ce qui en fait l'un des boîtiers en aluminium les plus fins du secteur, particulièrement adapté aux appareils intelligents ultra fins et aux produits de contrôle LED présentant des exigences d'épaisseur extrêmes.

1. Contrôleurs et gradateurs de bandes LED

55 × 15 mm est une solution d'emballage idéale pour les contrôleurs de bandes LED :

• Contrôleurs de bandes LED
• Contrôleurs de gradation RVB/RGBW
• Décodeurs DMX512
• Amplificateurs de signaux SPI
• Gradateurs 0-10V/PWM
• Modules de contrôle d'éclairage intelligents
• Contrôleurs LED monochromes/couleurs
• Modules de pilote de LED à tension constante/courant constant

Pourquoi le 55 × 15 mm convient-il aux contrôleurs de bandes LED ? Les contrôleurs de bandes LED doivent généralement être installés côte à côte avec le canal LED ou intégrés à l'intérieur du canal de bande, où l'espace d'installation est extrêmement limité. La hauteur ultra fine de 15 mm permet au contrôleur d'être facilement placé à l'intérieur d'un canal LED standard (généralement de 12 à 16 mm de hauteur) ou fixé à l'arrière de la bande, sans dépasser de la surface. La largeur de 55 mm peut accueillir un PCB plus large, prenant en charge la disposition côte à côte de plusieurs interfaces de sortie (quatre canaux RGBW). Le boîtier en alliage d'aluminium aide à dissiper la chaleur de la puce pilote et des transistors MOS, prolongeant ainsi la durée de vie du contrôleur. Par rapport à la spécification 52 × 13 mm, 55 × 15 mm est plus large et légèrement plus haut, pouvant accueillir des composants légèrement plus hauts avec une applicabilité plus large.

2. Étiquettes de prix électroniques et étiquettes électroniques

• Étiquettes de prix électroniques de supermarché
• Étiquettes électroniques d'entrepôt
• Étiquettes intelligentes pour étagères
• Étiquettes électroniques de rayonnage ESL
• Étiquettes d'affichage au détail

Pourquoi le format 55×15 mm convient-il aux étiquettes de prix électroniques ? Les étiquettes de prix électroniques doivent être fixées sur les bords des étagères, avec des exigences d'épaisseur extrêmement élevées. L'épaisseur ultra-fine de 15 mm fait que l'étiquette de prix n'occupe presque aucun espace sur les étagères, et la largeur de 55 mm peut accueillir des écrans de papier électroniques plus grands (tels que 4,2 pouces/5,8 pouces, etc.) et un circuit imprimé de commande.

3. Chargeurs sans fil

• Chargeurs sans fil de bureau
• Modules de recharge sans fil pour voiture
• Bornes de chargement sans fil intégrées
• Panneaux de recharge sans fil multi-appareils

La largeur de 55 mm peut accueillir une bobine de charge sans fil standard (environ 45 à 50 mm de diamètre) et l'épaisseur de 15 mm permet une conception de chargeur ultra-mince.

4. Modules de capteurs ultra-minces

• Capteurs photoélectriques ultra-fins
• Modules de détection infrarouge du corps humain
• Capteurs d'éclairement
• Capteurs de température et d'humidité
• Modules de mesure de distance par ultrasons
• Modules de détection PM2,5

5. Balises Bluetooth et balises de positionnement

• Balises Bluetooth
• Balises de positionnement intérieures
• Balises de suivi des actifs
• Appareils anti-perte

L'épaisseur ultra fine de 15 mm permet à l'étiquette d'être facilement fixée aux murs, aux étagères et aux surfaces des équipements.

6. Prises intelligentes et panneaux de commutation intelligents

• Boîtiers de prises intelligentes
• Modules de commutation intelligents WiFi
• Modules de contrôle Zigbee/Z-wave
• Panneaux de contrôle pour maison intelligente

La largeur de 55 mm correspond aux dimensions de panneau standard et l'épaisseur ultra fine de 15 mm permet au panneau d'obtenir un profil extrêmement fin.

7. Cartes de contrôle d'affichage LED

• Petites cartes de contrôle LED
• Afficher les cartes de réception
• Cartes de contrôle asynchrones

8. Alimentations et adaptateurs ultra-minces

• Adaptateurs secteur ultra-fins
• Alimentations pour pilotes de LED
• Boîtiers de modules de charge rapide
• Modules de conversion DC-DC

9. Modules de contrôle de maison intelligente

• Modules de commande de rideaux intelligents
• Modules de contrôle d'éclairage intelligents
• Terminaux de surveillance environnementale

Que peut-on personnaliser pour le boîtier en aluminium de 55 × 15 mm ?

Traitement de surface

Anodisation

L'anodisation est l'une des méthodes de traitement de surface couramment utilisées pour les boîtiers en aluminium. Il peut modifier l'apparence et les propriétés de la surface en aluminium et obtenir différents effets de couleur.

Sablage

Le sablage peut former une texture mate uniforme sur la surface en aluminium, adaptée aux équipements industriels et aux boîtiers de maison intelligente.

Brossage

Le brossage peut former des textures métalliques régulières, permettant au produit de conserver une texture métallique évidente en alliage d'aluminium.

Gravure Laser

Les éléments suivants peuvent être usinés sur la surface du boîtier en aluminium de 55 × 15 mm :

• Logo
• Modèle de produit
• Identification des interfaces
• Numéro de produit
• Texte et motifs

Sérigraphie

Convient pour l'usinage de logos multicolores, de textes et d'identification de fonctions.

Usinage personnalisé de boîtiers en aluminium professionnels

Nous produisons non seulement des boîtiers en aluminium standard, mais pouvons également les personnaliser en fonction des structures de produits du client.

Les clients doivent uniquement fournir :

Dessins 2D / modèles 3D / échantillons physiques / dimensions du produit

Nous pouvons ensuite effectuer une évaluation de l’usinage en fonction des exigences réelles du produit.

L'usinage CNC répond aux exigences non standard

Pour les produits qui ne peuvent pas être directement satisfaits par le profil standard 55×15 mm, la personnalisation peut être réalisée par un usinage CNC ultérieur.

Par exemple:

Ouvertures d'interface + trous de voyant + trous de bouton + fentes de dissipation thermique + trous de montage + rainures + marches + logo

Tous peuvent être usinés selon les dessins du client.

Guide de sélection des produits

Si votre appareil a des exigences d'épaisseur extrêmes

15 mm est l'une des spécifications les plus fines actuellement disponibles dans l'industrie des boîtiers en aluminium, adaptée aux contrôleurs de bandes LED, aux étiquettes de prix électroniques, aux chargeurs sans fil et à d'autres produits nécessitant une épaisseur extrêmement élevée.

Si la largeur de votre PCB est proche de 55 mm

55 × 15 mm est un choix idéal : la largeur de 55 mm offre un espace de routage de PCB suffisant et une disposition des modules de fonction, et est 3 mm plus large que la spécification de 52 mm, pouvant accueillir des PCB plus grands.

Si vous devez installer à l'intérieur d'un canal LED

La hauteur ultra fine de 15 mm correspond aux dimensions standard des canaux LED (généralement 12 à 16 mm de hauteur), permettant au contrôleur de s'adapter parfaitement à l'intérieur du canal LED sans dépasser de la surface.

Si vous avez besoin d'une installation intégrée

L'épaisseur ultra fine de 15 mm convient à une installation dans des espaces étroits — à l'intérieur des canaux LED, des murs intérieurs, des meubles, des équipements intérieurs, etc. — sans occuper d'espace supplémentaire.

Si vous devez le fixer à une étagère ou un mur

L'épaisseur ultra fine de 15 mm permet à l'appareil d'être facilement fixé aux bords des étagères et aux surfaces murales, n'occupant aucun espace et ayant un aspect soigné et élégant.

Si les longueurs des PCB diffèrent

Le profil peut être coupé en fonction de la longueur du produit, et la même spécification de section transversale peut s'adapter à des produits de différentes longueurs.

Spectacle d'atelier

FAQ

1. À quels produits le boîtier en aluminium de 55 × 15 mm est-il adapté ?

55 × 15 mm appartient à la catégorie des boîtiers en aluminium ultra-larges et ultra-minces. Les applications principales incluent les contrôleurs de bandes LED, les étiquettes de prix électroniques, les chargeurs sans fil, les balises Bluetooth, les capteurs ultra-minces, les prises intelligentes, les panneaux de commutation intelligents, les cartes de contrôle d'affichage, etc. La hauteur ultra-mince de 15 mm est l'un des boîtiers en aluminium les plus fins de l'industrie, adapté aux appareils intelligents ultra-minces avec des exigences d'épaisseur extrêmes.

2. La longueur du boîtier est-elle de 55 × 15 mm ?

Le n° 55 × 15 mm fait référence à la taille de la section transversale du boîtier (largeur × hauteur). La longueur du produit peut être coupée en fonction de l'équipement réel et de la longueur du PCB.

3. Le 55 × 15 mm convient-il aux contrôleurs de bandes LED ?

Très approprié. La hauteur ultra fine de 15 mm peut facilement s'adapter aux canaux LED standard (généralement de 12 à 16 mm de hauteur), et la largeur de 55 mm peut accueillir un large circuit imprimé de contrôleur et plusieurs interfaces de sortie. Le boîtier en alliage d'aluminium aide à dissiper la chaleur de la puce pilote et des transistors MOS, ce qui en fait la solution d'emballage idéale pour les contrôleurs LED.

4. La longueur du boîtier en aluminium de 55 × 15 mm peut-elle être personnalisée ?

Oui. La longueur du boîtier en aluminium extrudé peut être coupée selon les exigences du produit. La longueur spécifique doit être confirmée en combinaison avec le matériau, le traitement de surface et la structure du produit.

5. La hauteur de 15 mm peut-elle accueillir un PCB ?

Oui. La hauteur de 15 mm est précisément conçue pour accueillir des PCB standard de 1,6 mm d'épaisseur et des composants montés en surface. Une confirmation spécifique est nécessaire en fonction de l'épaisseur de votre PCB et de la hauteur des composants.

6. Quelle est la différence entre une largeur de 55 mm et une largeur de 52 mm ?

55 mm est 3 mm plus large que la spécification courante de 52 mm, pouvant accueillir des PCB plus grands ou davantage de configurations d'interface côte à côte, particulièrement adapté aux contrôleurs LED nécessitant des PCB plus larges ou plusieurs canaux de sortie.

7. Un trou d'interface de type C peut-il être réalisé sur le boîtier en aluminium ?

Oui. Boyuan Hardware peut usiner avec précision diverses ouvertures d'interface telles que les interfaces d'alimentation Type-C, USB et DC selon les dessins du client.

8. Peut-on créer un logo ?

Oui. Les méthodes d'usinage de logo telles que la gravure laser ou la sérigraphie peuvent être sélectionnées en fonction des exigences du produit.

9. Différentes couleurs peuvent-elles être sélectionnées ?

Oui. Le boîtier électronique en aluminium ultra fin de 55 × 15 mm pour appareils intelligents peut obtenir différents effets d'apparence grâce à des processus tels que l'anodisation, et la couleur peut être arbitrairement personnalisée en fonction des exigences du client.

10. Des échantillons peuvent-ils être prélevés en premier ?

Des échantillons d'usinage peuvent être effectués selon les exigences du projet. Il est recommandé de confirmer les dimensions de l'échantillon, la position des trous, l'assemblage et l'effet de surface avant la production en série.
