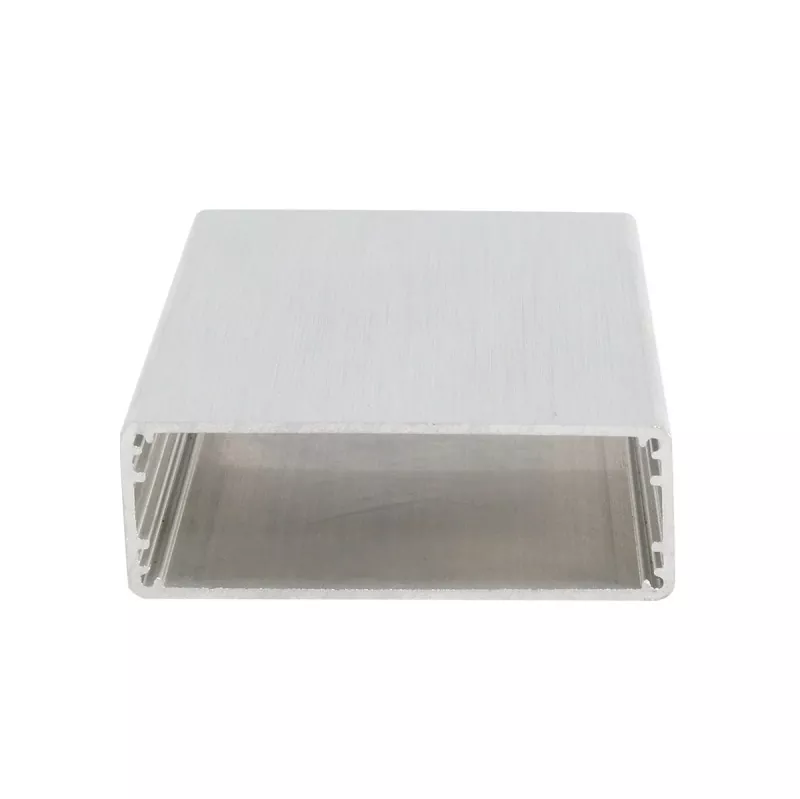

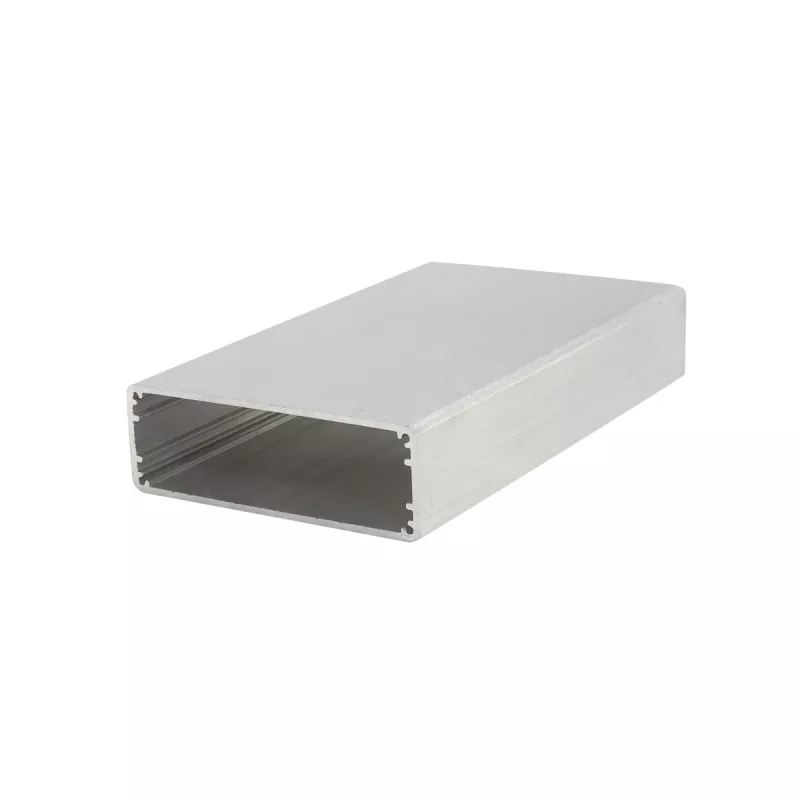

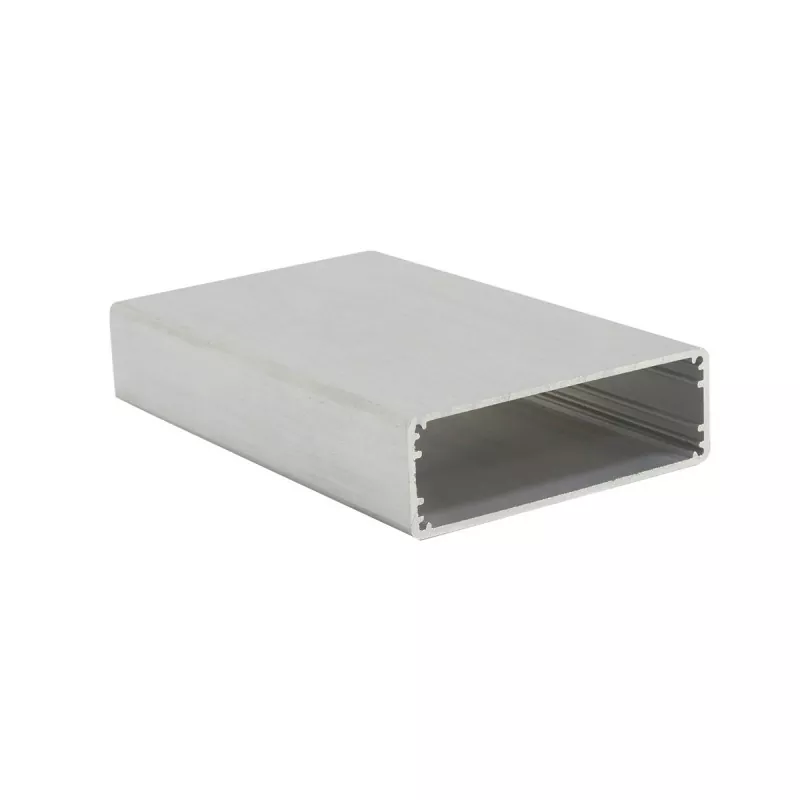

Boîtier en aluminium de suivi et de communication GPS 60 × 20 mm

Par rapport aux boîtiers en plastique, le corps en aluminium offre une meilleure résistance structurelle et une finition métallique, et prend en charge les interfaces usinées CNC, les trous de montage, les trous filetés, les trous d'antenne SMA et les fentes de dissipation thermique. Boyuan Hardware, avec plus de 20 ans d'expérience et une usine d'environ 10 000㎡, propose des services de découpe, CNC, perçage, taraudage, traitement de surface, gravure laser, sérigraphie, inspection et assemblage.

Avantages principaux

01 | Conception mince et large de 60 × 20 mm

La section transversale de 60 mm de large sur 20 mm de haut offre un espace d'emballage suffisant pour les équipements électroniques.

La largeur de 60 mm est plus large que les spécifications courantes de 52 à 58 mm, s'adaptant à des configurations de circuits imprimés plus grandes et prenant en charge davantage de modules de fonction côte à côte et de conception d'interface, répondant ainsi aux exigences de configuration d'entrée/sortie multicanal ; la hauteur de 20 mm conserve une apparence mince de l'appareil tout en offrant un espace de montage de composants suffisant, pouvant accueillir des condensateurs électrolytiques (généralement de 16 à 18 mm de hauteur), de petits transformateurs, des relais et des composants de hauteur moyenne, répondant ainsi aux besoins d'intégration de systèmes de circuits relativement complexes.

02 | Structure en aluminium extrudé

Le corps du boîtier est formé par extrusion de profilés en alliage d'aluminium. La taille de la section transversale du boîtier en aluminium extrudé est fixe, tandis que la longueur peut être coupée en fonction des exigences réelles du produit. Par conséquent, le même boîtier de spécifications peut s'adapter à des PCB et des modules électroniques de différentes longueurs. Cette structure est particulièrement adaptée aux produits électroniques nécessitant un développement en série.

03 | Convient au montage sur PCB

Le boîtier électronique en aluminium extrudé peut être conçu avec des fentes de montage ou des structures de support correspondantes en fonction de la structure interne, pour l'installation de PCB et d'autres composants électroniques. L'intérieur est équipé en standard d'emplacements pour cartes de circuit imprimé, et le PCB peut être directement inséré et fixé sans vis supplémentaires.

04 | Prise en charge de l'usinage personnalisé CNC

Le profil standard n'est que le point de départ. Boyuan Hardware peut effectuer un usinage CNC sur le boîtier en aluminium de 60 × 20 mm selon les dessins du client, notamment :

• Ouvertures d'interface (USB, RJ45, fiches aviation, interfaces BNC, interfaces d'alimentation, interfaces d'antenne SMA, etc.)
• Trous de vis et trous de positionnement
• Trous filetés et trous lamés
• Fentes de dissipation thermique et trous de ventilation
• Ouvertures des fenêtres moustiquaires
• Trous de boutonnières et trous d'interrupteur
• Trous de montage et trous de montage mural
• Rainures et marches
• Chanfreinage
• Autres structures personnalisées

05 | Longueur personnalisable selon le produit

60 × 20 mm est la spécification de section transversale du boîtier et la longueur du produit peut être coupée en fonction des dimensions réelles de l'équipement. La longueur usinable spécifique est confirmée en fonction des exigences du matériau, du traitement de surface et du produit.

06 | Performance efficace de dissipation thermique

L'alliage d'aluminium a une excellente conductivité thermique. Combiné avec la conception du corps de 60 mm de large, il peut aider efficacement les composants internes à dissiper la chaleur et à prolonger la durée de vie de l'équipement.

07 | Le boîtier métallique allie structure et apparence

L'alliage d'aluminium est léger et présente de bonnes performances structurelles, tout en conservant une texture métallique naturelle. Grâce à des traitements de surface tels que le brossage, le sablage et l'anodisation, différents effets d'apparence peuvent être obtenus, donnant aux équipements électroniques une apparence de produit plus professionnelle.

Spécifications techniques

Note: Les qualités de matériaux spécifiques, l'épaisseur de paroi, les plages de longueurs, les tolérances dimensionnelles et les couleurs de traitement de surface doivent être soumises aux dessins de produits réels et aux exigences de commande.

À quels produits le boîtier en aluminium de 60 × 20 mm est-il adapté ?

Le boîtier en aluminium de suivi et de communication GPS de 60 × 20 mm appartient à la catégorie des boîtiers en aluminium minces à corps large : la largeur de 60 mm peut accueillir des circuits imprimés plus grands et davantage de modules de fonction côte à côte ; la hauteur de 20 mm conserve une apparence mince tout en offrant un grand espace interne. Cette spécification est largement utilisée dans le positionnement GPS, l'électronique automobile, les communications, les instruments et compteurs, le contrôle industriel, l'électronique de puissance et d'autres industries.

1. Modules GPS/GPRS et équipement de suivi de positionnement

60 × 20 mm est une solution d'emballage idéale pour les modules GPS/GPRS et les équipements de suivi de positionnement :

• Boîtiers de modules GPS/GPRS
• Traceurs GPS pour véhicules/terminaux pour véhicules
• Dispositifs de positionnement et de suivi des actifs
• Traqueurs de moteurs automobiles
• Modules de positionnement extérieur
• Terminaux de positionnement IoT

Pourquoi le 60×20 mm convient-il aux trackers GPS ? Les dispositifs de suivi GPS nécessitent une disposition de circuit imprimé plus large pour accueillir les modules GPS, les modules de communication, les antennes et les batteries. La largeur de 60 mm offre un espace de montage suffisant et l'épaisseur de 20 mm convient pour se cacher à l'intérieur de véhicules ou d'équipements. Les produits tels que les terminaux GPS pour véhicules et le positionnement GPS automobile répondent à des normes élevées en matière de dissipation thermique et de surface du boîtier, auxquelles le boîtier en alliage d'aluminium répond exactement.

2. Modules de communication et équipements sans fil

• Modules de communication
• Plateformes sans fil
• Modules de conversion de signaux
• Boîtiers d'amplificateur de signal
• Terminaux de plate-forme sans fil
• Modules de transmission de données
• Serveurs vidéo
• Routeurs, récepteurs sans fil
• Boîtiers d'émetteur-récepteur optique

La largeur de 60 mm est plus large que les spécifications courantes, pouvant accueillir davantage d'interfaces d'antenne et d'interfaces de communication placées côte à côte.

3. Instruments, compteurs et équipements de mesure

• Boîtiers d'instruments et de compteurs
• Instruments d'acquisition de données
• Boîtiers générateurs de signaux
• Équipement de test
• Instruments de mesure de précision

Le boîtier en alliage d'aluminium offre une bonne protection aux instruments et aux compteurs, réduisant ainsi l'impact des facteurs environnementaux externes inutiles et prolongeant ainsi leur durée de vie.

4. Boîtiers de blindage et applications anti-interférences

Le boîtier en aluminium de 60 × 20 mm peut constituer une bonne solution de blindage électromagnétique :

• Boîtiers de blindage électronique
• Coffrets pour dispositifs anti-interférences
• Blindage du module haute fréquence
• Boîtiers de protection de circuits de précision

Le matériau en alliage d'aluminium lui-même présente de bonnes performances de blindage électromagnétique, empêchant efficacement les interférences électromagnétiques.

5. Modules d'alimentation

• Boîtiers d'alimentation pour véhicules
• Boîtiers d'onduleur
• Boîtiers en aluminium pour redresseur
• Modules convertisseurs DC-DC
• Modules d'alimentation à découpage

6. Modules de contrôle industriel et d'automatisation

• Contrôleurs industriels
• Modules de contrôleur logique programmable (PLC)
• Modules de contrôle de mouvement
• Modules d'extension d'E/S
• Équipement de contrôle d'automatisation

7. Équipement médical

• Coffrets pour équipements médicaux
• Modules de test
• Modules d'équipement de surveillance
• Instruments médicaux portables

8. Sonorisation et équipement audio

• Équipement de système de sonorisation
• Circuits amplificateurs
• Équipement audio

Que peut-on personnaliser pour le boîtier en aluminium de 60 × 20 mm ?

Guide de sélection des produits

Si la largeur de votre PCB est proche de 60 mm

60 × 20 mm est un choix idéal : la largeur de 60 mm offre un espace de routage de PCB plus important et une disposition d'interface plus côte à côte, et est plus large que les spécifications courantes de 52 à 58 mm.

Si votre appareil est un module GPS/GPRS ou un tracker de positionnement

60 × 20 mm est une spécification de taille classique pour les terminaux GPS de véhicules et les équipements de suivi de positionnement. La largeur de 60 mm peut accueillir des modules GPS, des modules de communication et des batteries, et l'épaisseur de 20 mm convient à une installation dissimulée dans le véhicule.

Si votre appareil contient des composants de hauteur moyenne

La hauteur de 20 mm peut accueillir des condensateurs électrolytiques (16-18 mm), des petits transformateurs, des relais et des composants de hauteur moyenne, adaptés aux équipements électroniques nécessitant un certain espace vertical interne.

Si votre appareil a besoin d'une apparence mince

La hauteur de 20 mm conserve une apparence mince tout en offrant un espace interne suffisant, équilibrant esthétique et intégralité fonctionnelle.

Si vous avez besoin d'une compatibilité avec plusieurs interfaces

La largeur de 60 mm prend en charge la disposition côte à côte de plusieurs interfaces telles que RJ45, fiches aviation, interfaces d'antenne BNC, USB et SMA, adaptées aux équipements de communication et de mesure nécessitant des interfaces riches.

Si votre appareil a besoin d'une bonne dissipation thermique

Le boîtier en alliage d'aluminium présente une excellente conductivité thermique. Combiné avec la conception du corps de 60 mm de large, il peut aider efficacement les composants internes à dissiper la chaleur.

Si les longueurs des PCB diffèrent

Le profil peut être coupé en fonction de la longueur du produit, et la même spécification de section transversale peut s'adapter à des produits de différentes longueurs.

Spectacle d'atelier

FAQ

1. À quels produits le boîtier en aluminium de 60 × 20 mm est-il adapté ?

60 × 20 mm appartient à la catégorie des boîtiers minces en aluminium à corps large. Les applications principales incluent les modules GPS/GPRS, les terminaux de véhicules, les dispositifs de suivi de positionnement, les modules de communication, les amplificateurs de signal, les instruments et compteurs, les boîtiers de blindage, les serveurs vidéo, les plates-formes sans fil, les boîtiers d'onduleurs, etc. La largeur de 60 mm offre un grand espace de disposition pour PCB et la hauteur de 20 mm peut accueillir des composants de hauteur moyenne tout en conservant une apparence mince.

2. La longueur du boîtier est-elle de 60 × 20 mm ?

Le n° 60 × 20 mm fait référence à la taille de la section transversale de l'enceinte (largeur × hauteur). La longueur du produit peut être coupée en fonction de l'équipement réel et de la longueur du PCB.

3. La longueur du boîtier en aluminium de 60 × 20 mm peut-elle être personnalisée ?

Oui. La longueur du boîtier en aluminium extrudé peut être coupée selon les exigences du produit. La longueur spécifique doit être confirmée en combinaison avec le matériau, le traitement de surface et la structure du produit.

4. La hauteur de 20 mm peut-elle accueillir des condensateurs électrolytiques ?

Oui. Les condensateurs électrolytiques courants mesurent généralement entre 16 et 18 mm de hauteur et la hauteur interne de 20 mm peut parfaitement les accueillir. Une confirmation spécifique est nécessaire en fonction des dimensions de vos composants.

5. Quelle est la différence entre une largeur de 60 mm et une largeur de 52 à 58 mm ?

60 mm est plus large que les spécifications courantes de 52 à 58 mm, pouvant accueillir des PCB plus grands ou davantage de configurations d'interface côte à côte, particulièrement adapté aux équipements nécessitant des PCB plus larges ou des interfaces d'entrée/sortie multicanaux, tels que les modules GPS et les modules de communication.

6. Le format 60 × 20 mm convient-il aux terminaux GPS des véhicules ?

Très approprié. Les terminaux GPS des véhicules nécessitent une disposition de circuit imprimé plus large pour accueillir les modules de positionnement et les modules de communication. La largeur de 60 mm offre suffisamment d'espace, l'épaisseur de 20 mm convient à une installation dissimulée dans le véhicule et le boîtier en alliage d'aluminium répond aux exigences de dissipation thermique.

7. Des trous de dissipation thermique peuvent-ils être pratiqués sur le boîtier en aluminium ?

Oui. Boyuan Hardware peut usiner des fentes de dissipation thermique, des trous de ventilation et d'autres structures de dissipation thermique selon les dessins du client pour aider l'équipement à dissiper la chaleur.

8. Les interfaces d’antenne SMA peuvent-elles être usinées ?

L'usinage CNC peut être effectué sur les positions d'interface correspondantes selon les dessins du client. La largeur de 60 mm peut accueillir une disposition côte à côte de plusieurs interfaces. Il convient de confirmer s'il est spécifiquement adapté à l'usinage en fonction des dimensions de l'interface et de la structure du boîtier.

9. Un PCB peut-il être installé ?

Oui. Le boîtier en aluminium de suivi et de communication GPS de 60 × 20 mm est équipé en standard d'emplacements pour cartes de circuit imprimé internes, et le PCB peut être directement inséré et fixé sans vis supplémentaires. Les structures de montage correspondantes peuvent également être conçues en fonction des dimensions du PCB et de la méthode de montage.

10. Les plaques d’extrémité peuvent-elles être personnalisées ?

Oui. Les dimensions, la position des trous et la structure des plaques d'extrémité peuvent être usinées selon les exigences du produit.
